压电式防风防雨太阳能发电面板结构设计

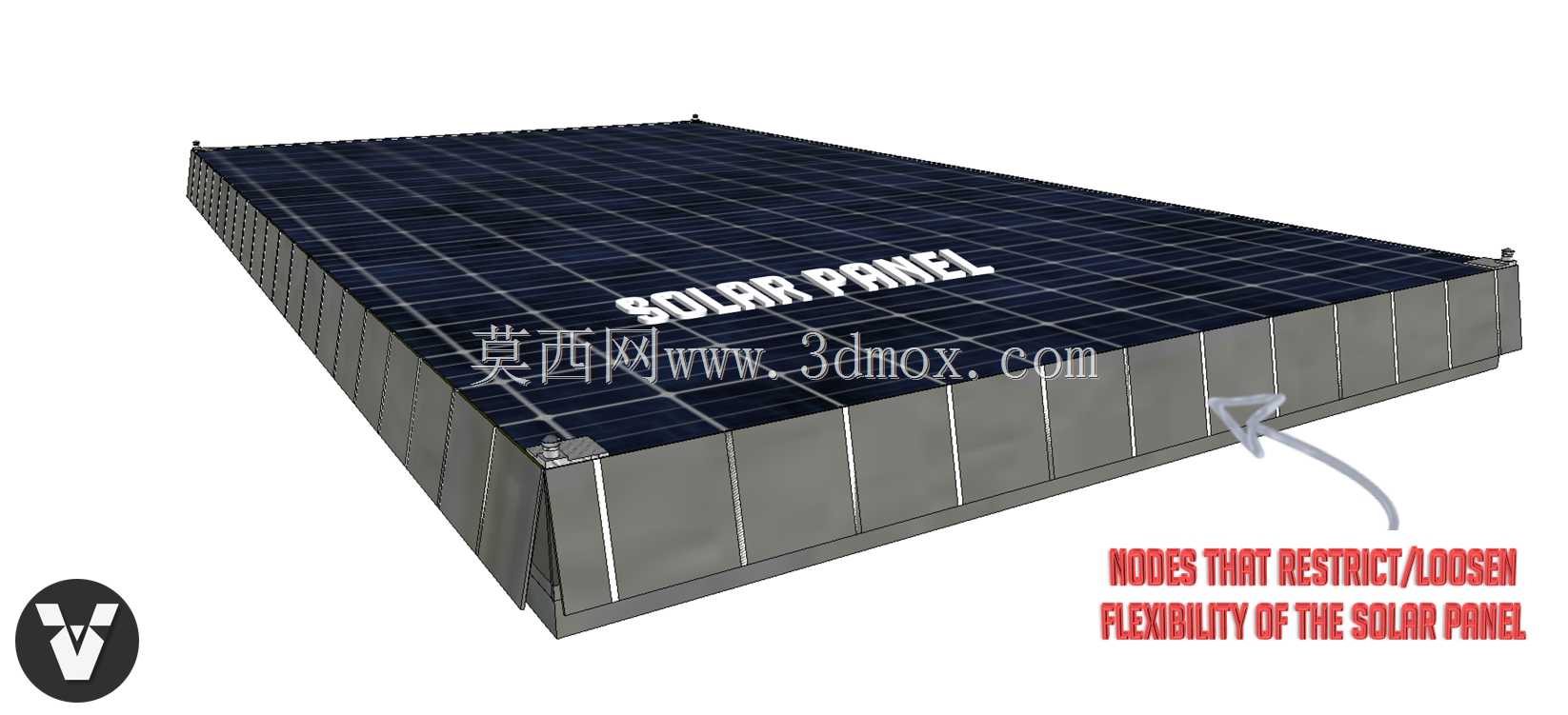

　　这款压电防风防雨发电面板的设计，最初是针对野外分布式能源站点、沿海高风速多雨区域的离网供电需求展开的，常规光伏面板在强风、暴雨甚至冰雹天气下，不仅容易出现结构形变损坏，还无法利用自然气象条件带来的机械能，传统方案往往靠加厚支架、提升面板刚性来抵御外力，不仅增加了整体自重与安装成本，也浪费了风、降水冲击带来的可利用能量。从结构设计逻辑上看，这款面板没有采用传统光伏板的全刚性封装思路，而是在常规太阳能电池片的封装层下方，集成了与压电陶瓷工作原理一致的压电换能层，面板整体保留了可控的弯曲余量，侧边设置的可调节锁紧节点是整个结构的核心功能部件：当气象监测模块识别到高风速工况时，节点会自动锁止，限制面板的弯曲幅度，

　　此时强风吹拂带来的面板形变应力会直接传递到压电换能层，通过压电效应将风压的机械能转化为电能，同时受限的弯曲幅度也能避免面板形变量超过材料屈服极限，防止结构破损；当风速处于较低区间、伴随小雨或冰雹天气时，节点会适当松开，允许面板在雨滴、冰雹的冲击以及低速风的吹拂下产生更大幅度的往复弯曲，此时压电层的形变行程更长，换能效率也随之提升，实现太阳能发电与压电换能发电的并行工作。在安装边界的设计上，这款面板的外轮廓尺寸适配现有常规光伏支架的安装孔位，不需要对现有分布式光伏的支架系统做大规模改造，面板侧边的封装结构采用了一体化折边设计，折边高度经过流体仿真验证，能够在暴雨天气下引导面板表面的雨水快速向侧边排出，避免积水在面板下缘淤积渗透，

　　折边内部填充的密封胶条采用耐候性硅橡胶材质，能够在-40℃到85℃的环境温度区间保持弹性，兼顾防尘、防水与结构缓冲的作用。从实际应用场景来看，这款面板既可以在西北戈壁、沿海岛屿这类常规光伏应用场景替代传统刚性光伏板，提升极端天气下的设备生存能力，同时额外回收风能、降水冲击的能量提升整体发电效率，也可以安装在建筑外立面、户外充电桩顶棚、野外监测设备供电站点这类场景，不需要额外搭建高强度的抗风支架，依靠自身的结构特性抵御风雨侵袭，同时为后端负载提供更稳定的电力供应。建模过程中，对面板表面的电池片排布做了等比例还原，侧边的锁紧节点做了结构简化处理，保留了节点的安装位置与动作逻辑示意，压电换能层的分层结构在模型中通过不同的材质颜色做了区分，

　　方便结构设计人员快速理解各层的功能划分，面板整体的厚度控制在常规双玻光伏板的厚度区间内，不会因为增加了压电层就过度提升整体厚度，适配现有光伏组件的运输、安装工装，不需要额外定制专用的搬运、安装工具。在结构强度校核层面，面板的最大允许弯曲形变量经过材料力学测算，锁止状态下可抵御17级瞬时强风的冲击，松开状态下可承受直径30mm冰雹的冲击而不出现电池片隐裂、封装层破损的问题，面板表面的钢化玻璃采用了半钢化材质，相比全钢化玻璃拥有更好的韧性，能够适配面板反复弯曲的工作状态，避免长期往复形变导致的玻璃自爆问题。
