SK10立式轴承吊环支撑固定座结构

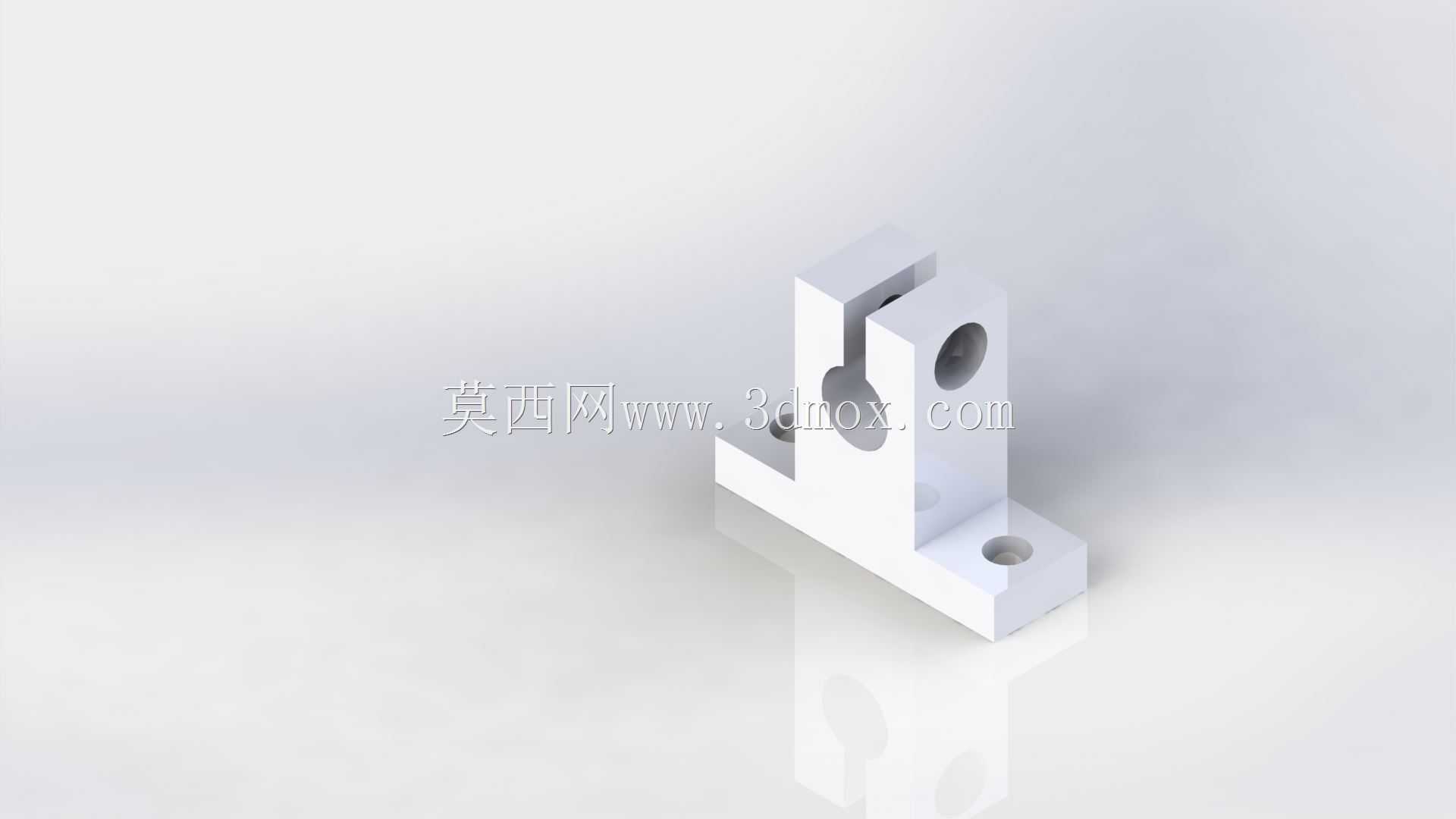

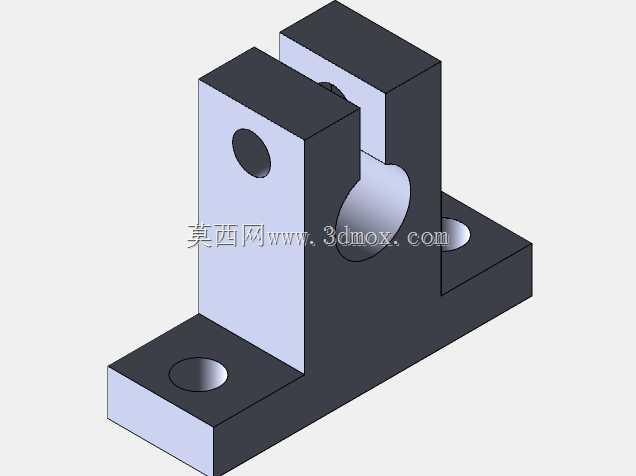

做传动机构设计的工程师多半对这类立式吊环式轴承支撑件不陌生，在轻载直线传动、小型轴系定位的场景里，这类零件的出镜率比想象中高很多。不同于常见的卧式法兰轴承座，SK10规格的吊环支撑座采用L型立式安装基体，底部带两个沉头安装孔，安装面做了精磨处理，能直接贴合设备安装基板，不需要额外加调整垫片就能保证安装基准的平面度，两个安装孔的孔距留足了扳手操作空间，用内六角螺栓锁紧时不会出现工具干涉的情况。

从实际使用场景来看，这类支撑件常被用在小型自动化设备的光轴导向环节，比如桌面型点胶机的Z轴导向支撑、小型输送线的从动轴端定位、检测设备的探针轴导向固定，它的吊环式夹持结构可以直接穿过对应直径的光轴，侧面的锁紧螺孔拧入紧定螺钉后就能抱紧轴件，既可以对轴做径向定位，也能限制轴的轴向窜动，相比一体式轴承座，这种吊环开口结构的安装灵活性更高，不需要从轴的端部穿入，能在轴的任意位置完成固定，后期调整轴系位置的时候不用拆解整段传动结构，只需要松掉紧定螺钉就能滑动调整位置，对设备调试阶段的改型非常友好。

设计这个零件的时候，首先要考虑的是安装基准的垂直度，立式支撑面和底部安装面的垂直度公差要控制在0.02mm以内，不然光轴装上去之后会出现倾斜，直接影响轴系的运动顺畅度，甚至会加剧轴承的磨损。吊环部分的内孔尺寸要和对应规格的直线轴承或者光轴做公差配合，一般选H7的基孔制公差，既能保证轴件穿入的时候没有卡滞，也不会因为间隙过大出现晃动。吊环的开口槽宽度要控制在2mm左右，槽的两侧面要做平行度处理，锁紧的时候受力均匀，不会因为锁紧力不均导致内孔变椭圆，抱紧轴的时候出现卡滞。

零件的立板部分做了减重槽设计，不是实心结构，在保证整体刚性的前提下减少了材料用量，也降低了零件自身重量，对轻量化要求高的桌面设备来说很实用。立板上的两个通孔是工艺孔吗？其实不是，这两个孔是用来安装辅助限位件的，比如加装轴用挡圈限位块、传感器安装支架的时候，可以直接用螺栓固定在这两个孔位上，不需要额外在立板上打孔，预留的扩展空间能减少后期改装的工作量。底部的两个沉头孔深度要刚好容纳螺栓头，锁紧之后螺栓头不会高出安装面，保证整个支撑座能完全贴平安装基板，不会出现虚装的情况。

从安装边界来看，这个支撑座的整体高度不高，占用的垂直空间很小，在设备内部空间局促的场景里优势很明显，比如安装在设备基板靠近侧壁的位置，不会和周边的走线、其他传动件产生干涉。吊环中心到底部安装面的高度是固定的，选型的时候只要核算轴系的中心高要求，就能直接匹配，不需要额外做高度调整垫块。零件的棱边都做了C0.5的倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员，也不会刮破设备内部的走线外皮，这一点在电气和机械结构混装的设备里尤其重要。

实际使用中要注意，这类支撑座适合轻载、中低速的轴系场景，负载过大的时候吊环的开口部分容易出现形变，导致抱紧力不足，所以选型的时候要核算轴系的径向负载，不要超负载使用。锁紧紧定螺钉的时候要对称施力，不要单边锁死，不然会导致内孔变形，轴件运动的时候出现卡顿。如果是用在有切削液、粉尘的环境里，可以在吊环的两端加装防尘密封圈，避免杂质进入内孔磨损轴面，延长零件的使用寿命。

很多刚入行的工程师做设计的时候，容易忽略这类小支撑件的细节，比如安装孔的位置离立板太近，导致扳手伸不进去，或者垂直度公差给的太松，装完之后轴是歪的，最后调试的时候反复拆改，浪费很多时间。这个结构的设计就把这些装配层面的细节都考虑到了，不管是安装便利性还是后期调整的灵活性，都贴合实际装配的需求，没有多余的结构，每一处几何特征都有对应的功能作用，是小型传动结构里非常实用的一类支撑零件。
