三色透明手柄口香糖式牙刷结构设计

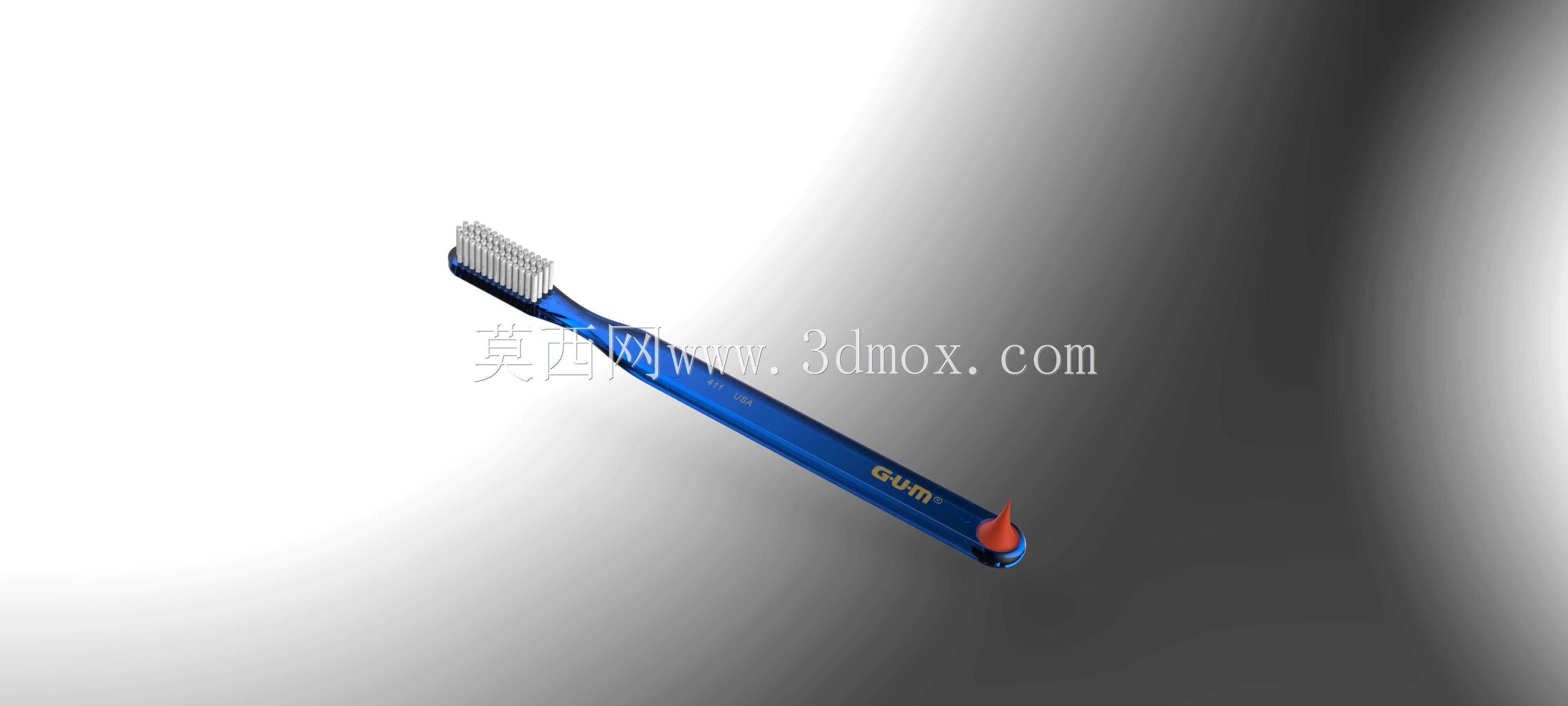

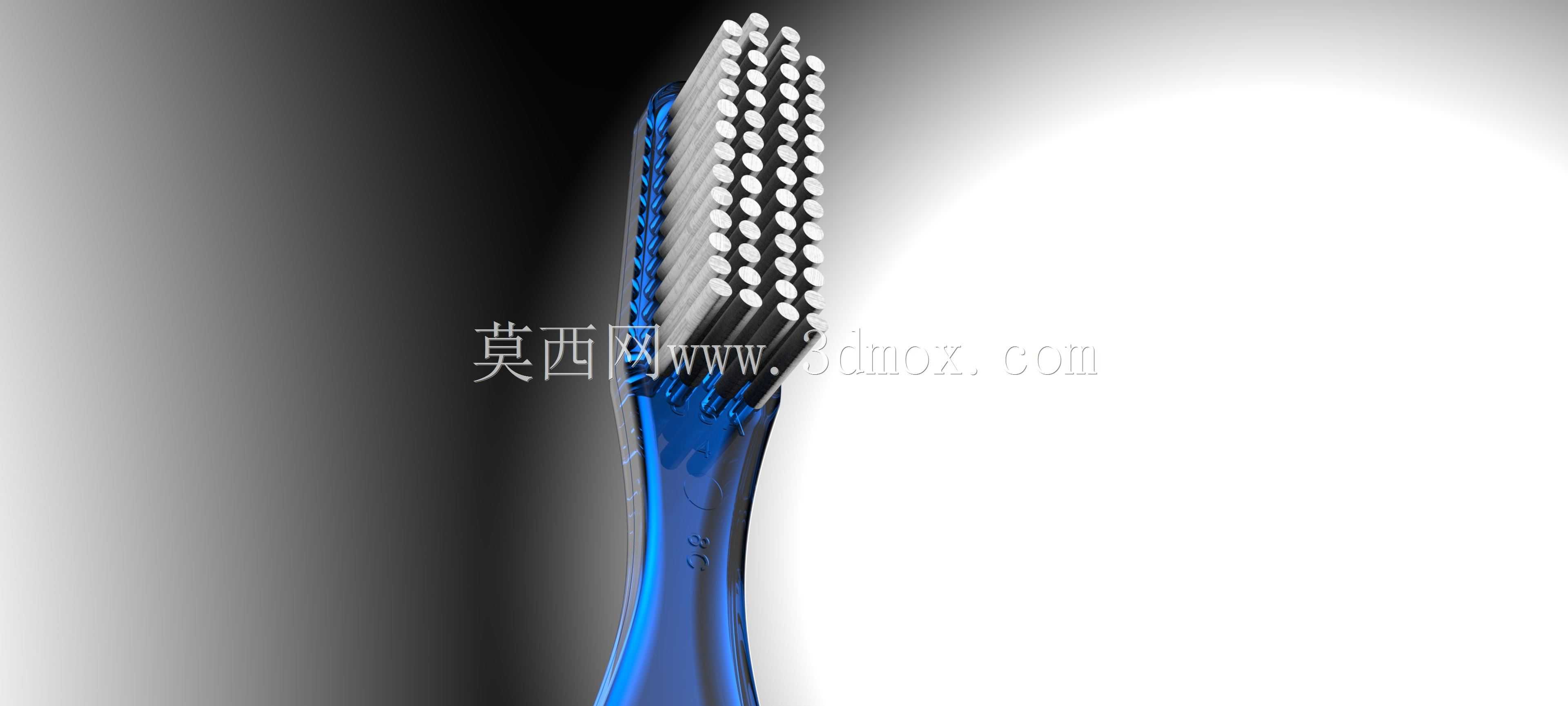

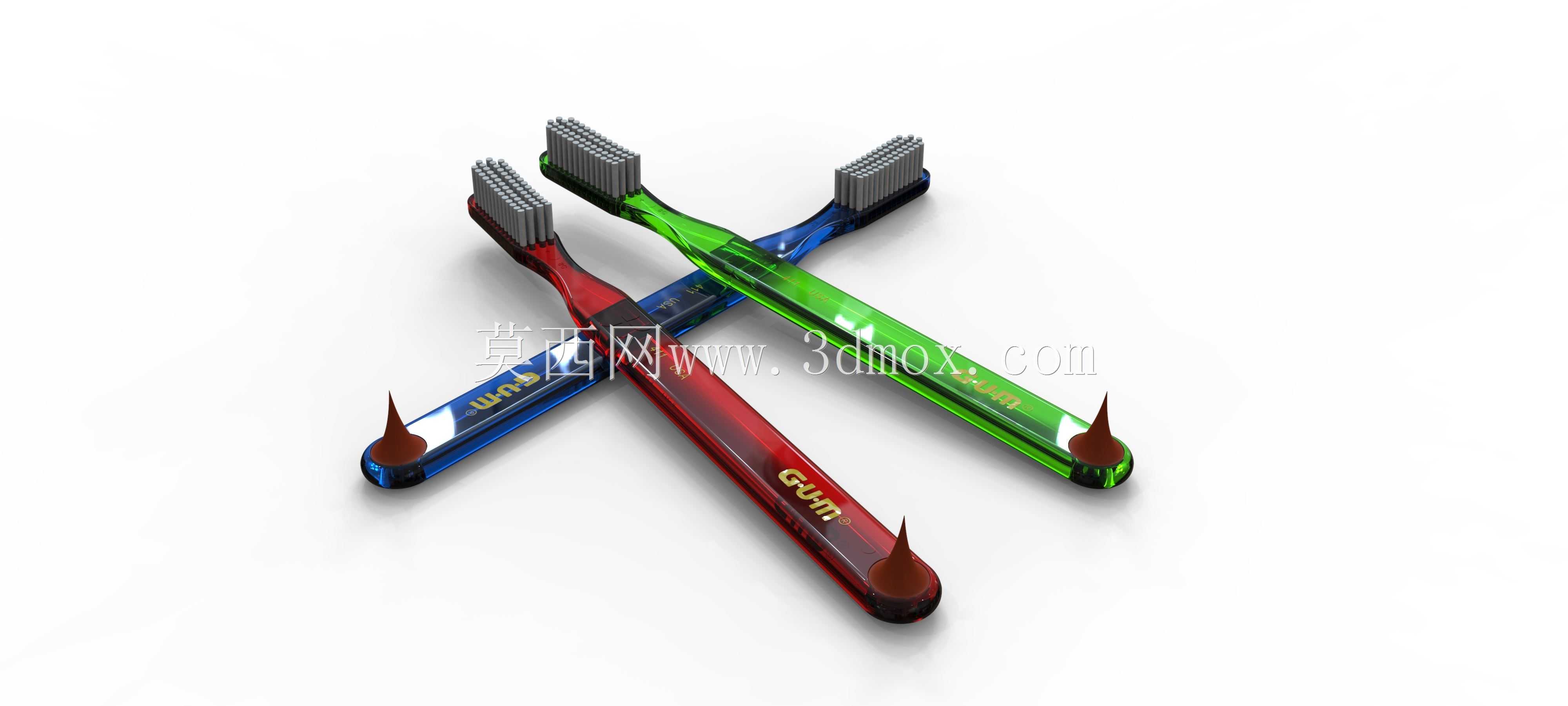

　　日常口腔清洁场景中，手动牙刷是覆盖最广的基础护理器具，这款带尾部尖端的口香糖式牙刷，在结构设计上兼顾了常规齿面清洁与牙缝、智齿窝等死角的清理需求，区别于普通一体式牙刷的单一功能布局。从实际使用场景出发，日常早晚清洁时，刷头区域的高密度植毛承担主要的齿面摩擦清洁作用，植毛区域的排布做了微弧面处理，贴合牙齿咬合面与唇侧面的自然弧度，减少刷牙过程中刷毛对牙龈的过度剐蹭，适配不同人群的刷牙施力习惯。手柄部分采用半透明双色注塑结构，不同色彩的区分既做了外观辨识度设计，也在握持区域做了细微的磨砂纹理处理，避免沾水后握持打滑，手柄的截面做了符合人体工学的椭圆收腰设计，从刷头连接处到尾部尖端的直径渐变过渡，既保证了握持时的受力支撑，

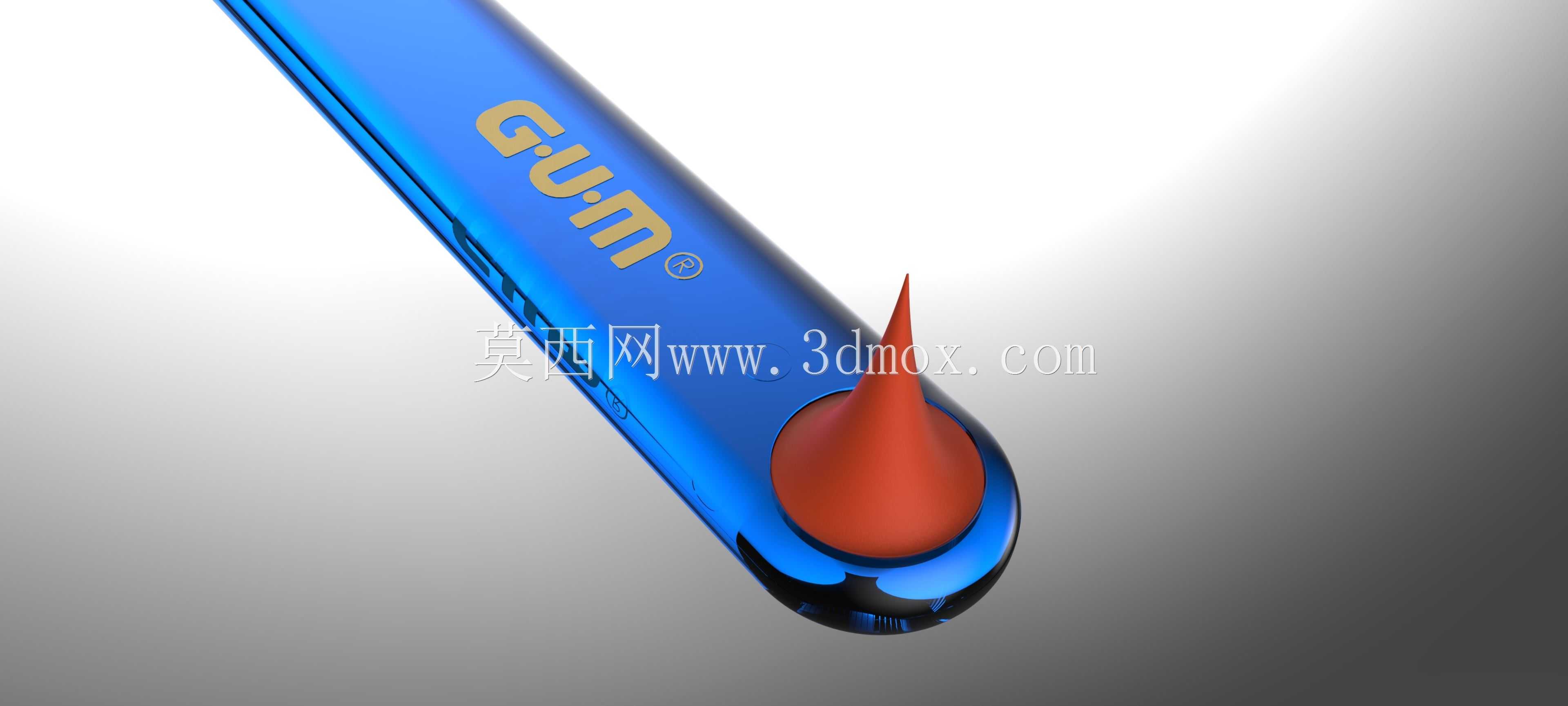

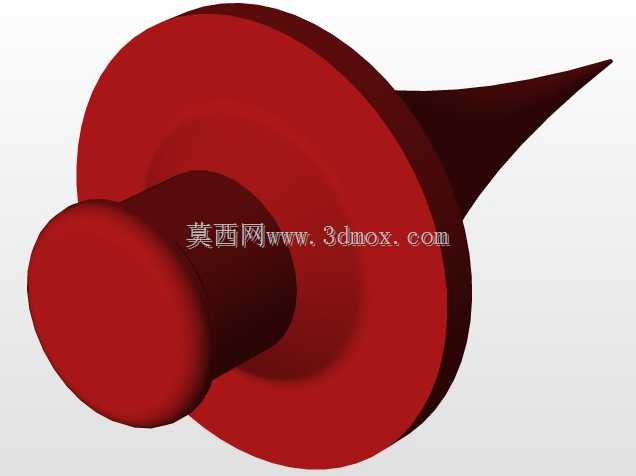

　　也控制了整体重量，长时间握持不会产生明显的负重感。尾部的锥形尖端结构，是这款牙刷区别于常规产品的核心功能设计，尖端做了圆弧钝化处理，不会划伤口腔内壁，日常使用中可以用来清理牙缝嵌塞的食物残渣，也可以作为正畸人群清理托槽缝隙的辅助工具，尖端与手柄主体为一体式注塑成型，没有拼接缝隙，避免长期使用后缝隙残留污垢滋生细菌。建模过程中，特意还原了注塑生产过程中会产生的射梢标记与分模线细节，这些细节并非建模失误，而是为了后续渲染出图、结构验证时更贴近量产实物的真实状态，避免三维模型与实际开模产品出现过大的外观偏差。从安装与尺寸边界来看，单支牙刷的整体长度控制在190mm左右，刷头部分宽度控制在12mm，厚度8mm，适配市面上常规的牙刷收纳盒、

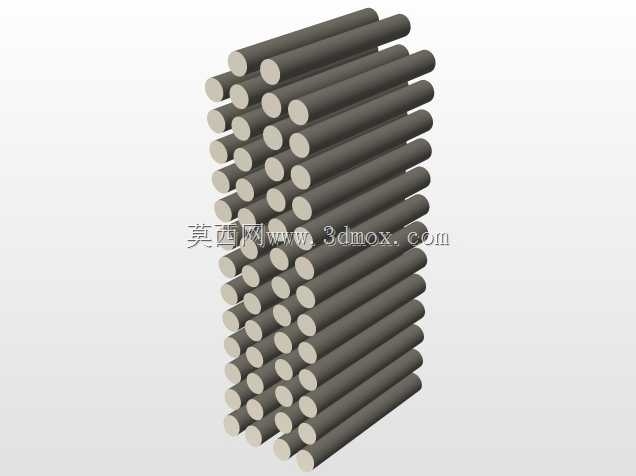

　　旅行洗漱杯的内部尺寸，尾部尖端的直径控制在2mm，钝化后的尖端圆角半径0.5mm，既保证了缝隙清理的通过性，也满足口腔接触类产品的安全设计要求。植毛区域的单根刷毛直径做了0.15mm与0.2mm的分区排布，刷头边缘区域采用更细的软刷毛，降低对牙龈的刺激，中间区域采用稍硬的刷毛，保证对齿面牙菌斑的清洁效率，植毛孔的排布采用交错式布局，相比平行排布的刷毛，清洁时的覆盖面积提升15%左右，也减少了刷牙时刷毛之间的残留污垢堆积。手柄内部做了均匀的壁厚控制，整体壁厚保持在2mm，没有出现壁厚突变的结构，避免注塑生产过程中出现缩痕、气泡等成型缺陷，不同色彩的透明材质拼接位置做了0.1mm的错位止口设计，保证双色注塑时两种材料的贴合精度，

　　不会出现溢料、分层的问题。从结构验证的角度，建模时已经完成了手柄的受力仿真，在正常刷牙施力的3N垂直载荷下，手柄的最大变形量控制在0.2mm以内，不会出现明显的弯折感，尾部尖端在1N的侧向力作用下，变形量小于0.3mm，满足缝隙清理时的施力需求，不会因为受力过软导致清洁失效。整体结构没有多余的零散部件，所有功能结构都集成在单一的注塑手柄与植毛组件上，装配工序简单，量产时的组装成本更低，也避免了多部件拼接带来的松动、脱落风险，适合日常家用、差旅携带等多场景使用。
