直线导轨配套滑块式滑车结构设计

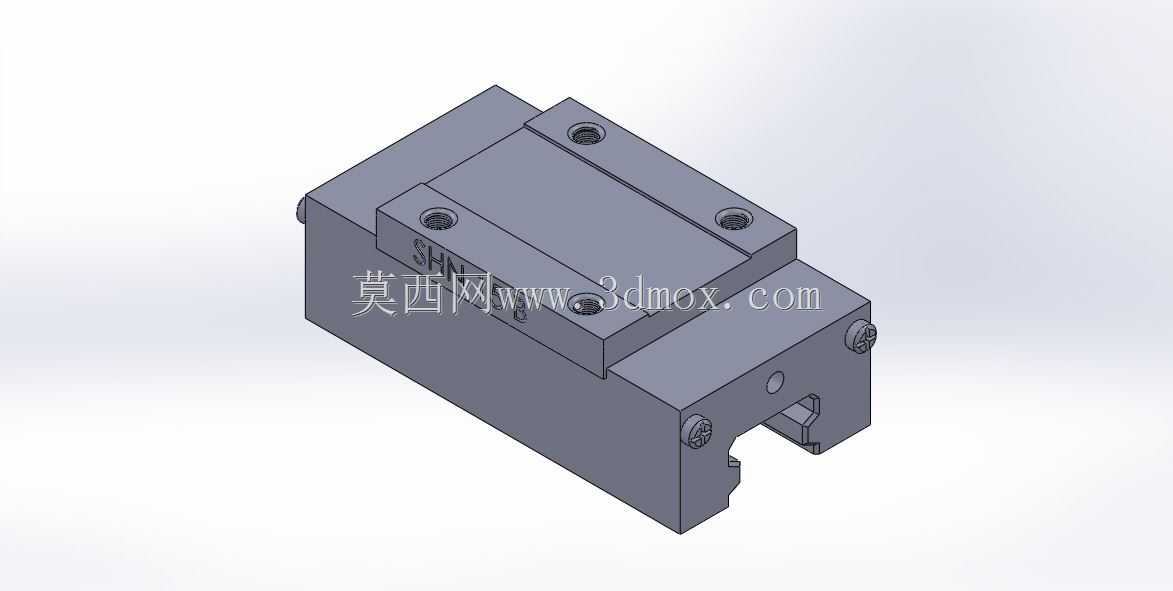

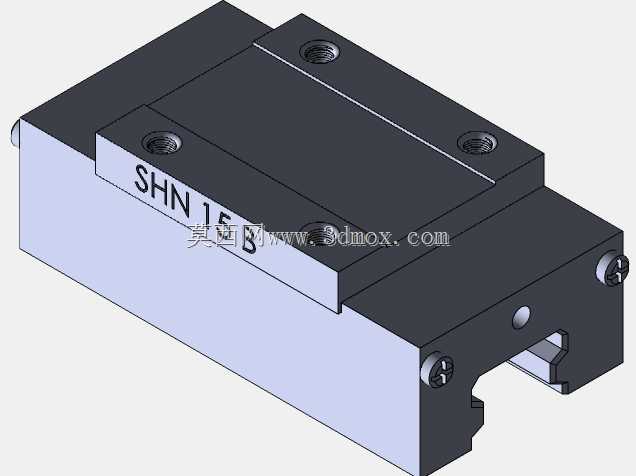

在自动化生产线的物料移送工位、机床的进给轴导向单元、检测设备的探针位移模组这类需要高精度直线往复运动的场景里，这类适配标准直线轨道的滑车是核心的运动承载部件，它的核心作用是作为运动执行件的安装基座，沿着配套导轨完成平稳的直线位移，同时承担负载的传递，保证运动过程中不会出现偏摆、卡滞的问题。从结构设计来看，这款滑车采用分体式组装结构，主体分为滑块基座、顶部安装板、端部挡块三个核心部分，滑块基座的内侧加工有与导轨滚道匹配的沟槽，用来容纳滚动体，实现低摩擦的滑动配合，相比一体式的滑块结构，分体式的顶部安装板可以根据不同的安装需求调整安装孔位的布局，不需要改动滑块主体的滚道加工参数，能大幅降低非标适配的加工成本。端部的挡块结构一方面用来密封滑块内部的润滑脂腔，避免加工过程中的切屑、车间内的粉尘进入滚道造成滚动体磨损，另一方面也可以作为行程限位的接触端，在滑车运动到导轨两端极限位置时，和导轨端部的限位缓冲件接触，避免硬碰撞造成滑块内部滚道的压痕损伤。从安装边界来看，这款滑车的顶部安装面加工有四个对称分布的螺纹安装孔，孔位的间距匹配常规的工业标准安装尺寸，不管是用来固定气动滑台的载板、检测传感器的安装支架，还是小型工装的定位基板，都可以直接通过内六角螺丝完成固定，不需要额外加工转接板；滑块基座的宽度、高度尺寸都适配市面上主流的同规格直线导轨，安装时只需要将滑车的内侧沟槽对准导轨的滚道，从导轨的端部推入即可完成装配，不需要额外的拆装工序，现场维护更换的效率很高。在实际选型应用的时候，需要注意滑车的额定动负载参数要匹配实际工位的负载重量，同时要考虑运动过程中的加速度带来的冲击负载，预留足够的安全系数，避免长期过载使用造成滚道的早期点蚀。这款滑车的侧面还加工有注油孔，可以在不拆解滑块的情况下定期补充润滑脂，延长整体的使用寿命，适合在长期连续运行的自动化设备上使用，不需要频繁停机维护。从结构细节来看，顶部安装板和滑块基座之间通过两颗内六角螺丝完成锁紧固定，装配时可以根据实际的安装平面度需求，微调安装板的水平度，补偿导轨安装时带来的微小平面误差，避免因为安装面不平行造成滑车运动过程中的阻力增大。滑车的两端还预留了防尘刮板的安装槽位，在多粉尘的铸造车间、木材加工车间这类恶劣工况下，可以加装额外的防尘刮板，进一步阻挡大颗粒的粉尘进入滑块内部，提升部件的工况适应能力。在三维建模过程中，这类滑车的建模需要重点保证内侧滚道的形位公差，滚道的圆弧半径、和导轨的配合间隙都要和实际的加工参数保持一致，否则在做虚拟装配和运动仿真的时候，会出现干涉或者运动卡滞的仿真误差，影响后续的整机结构验证结果。同时建模时要还原各个安装孔的深度、螺纹规格，方便设计人员在做整机布局的时候直接调用模型，完成安装孔的对位检查，避免实际装配时出现孔位错位的问题。这类滑车相比传统的铜套式滑动导轨副，摩擦阻力更小，运动精度更高，高速运动时的温升更低，在需要高速往复运动的点胶工位、焊锡工位、物料搬运工位上的应用非常广泛，能够有效提升设备的运行速度和定位精度，降低运动部件的驱动功率损耗。
