光固化打印用树脂过滤回收支架装置

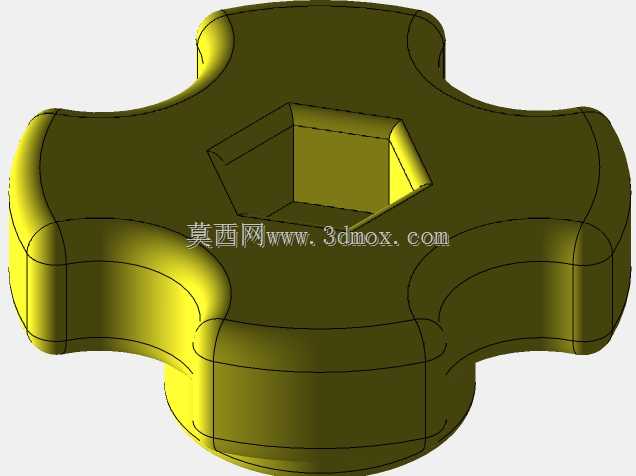

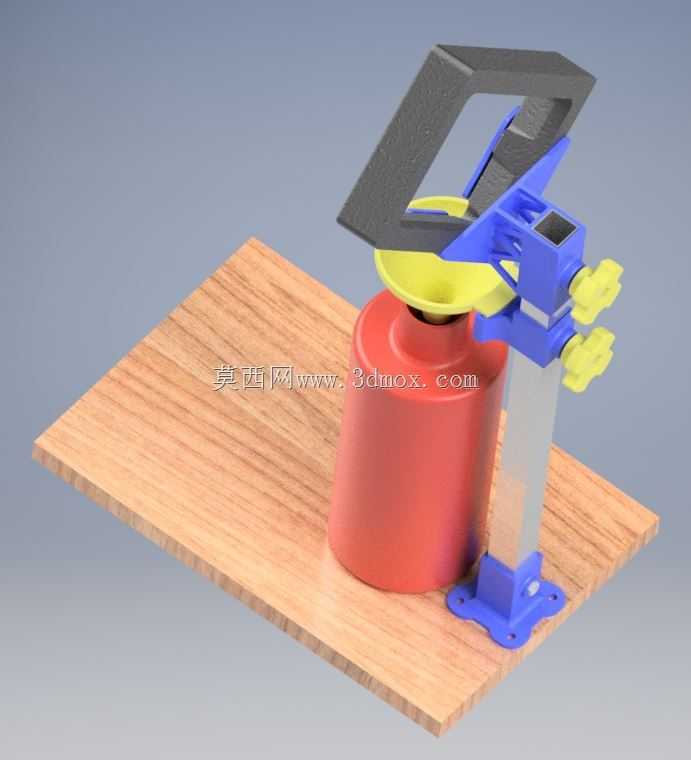

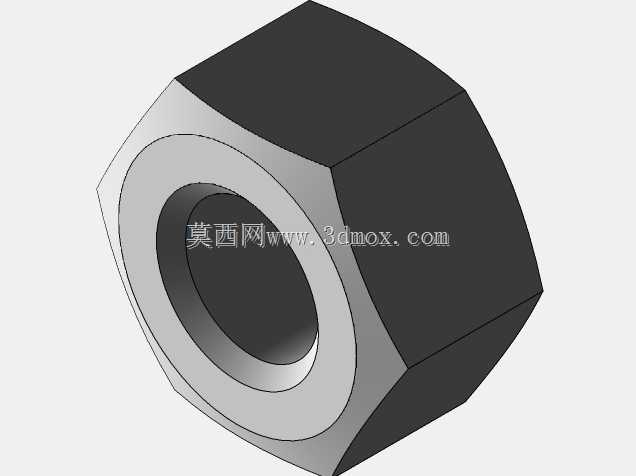

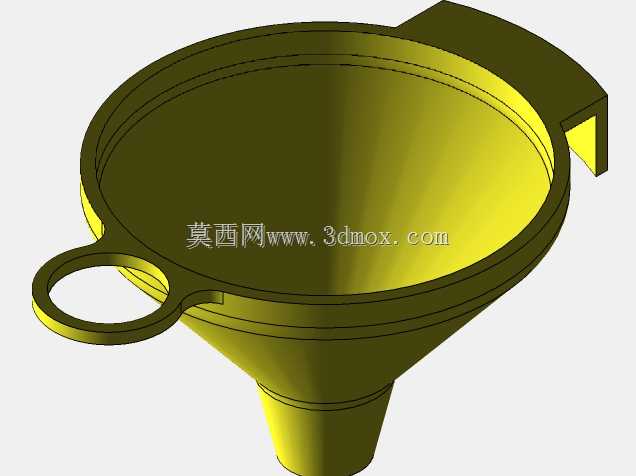

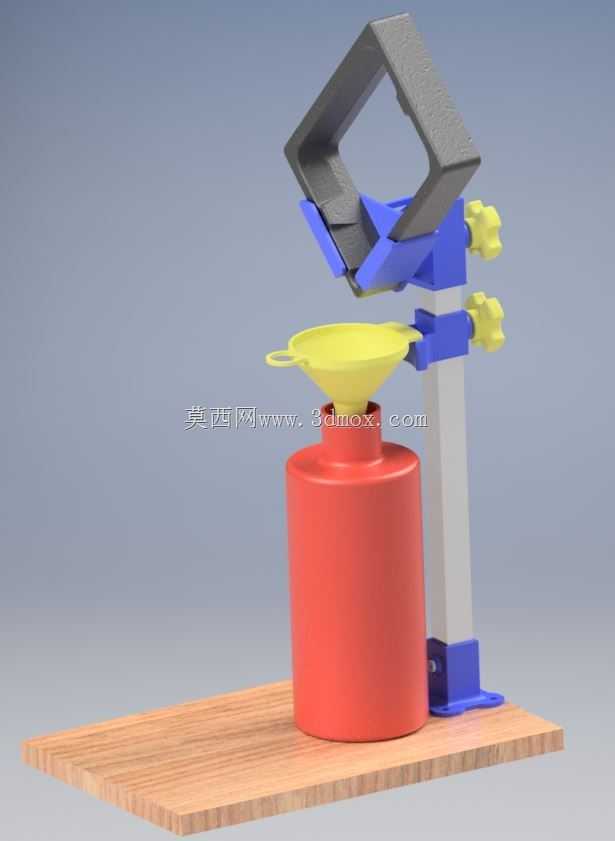

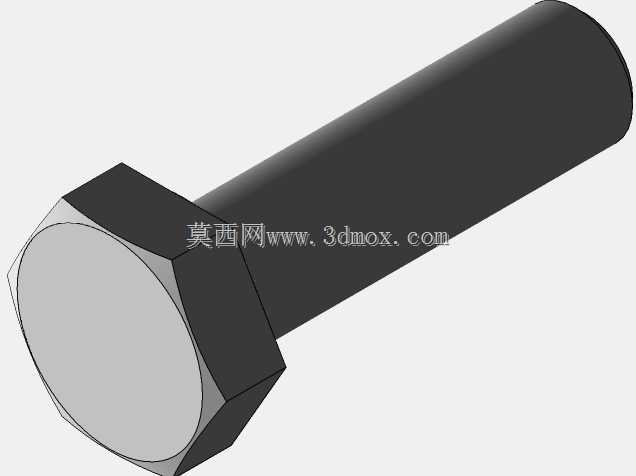

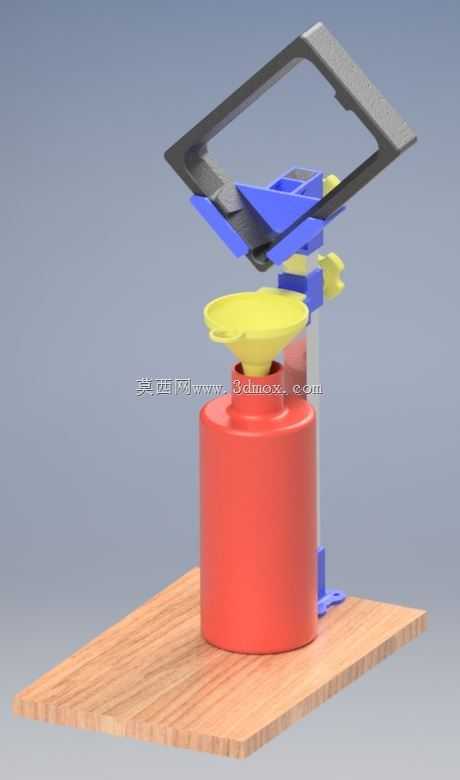

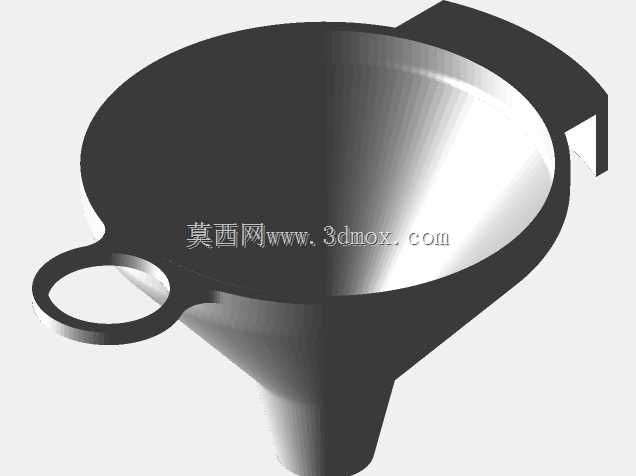

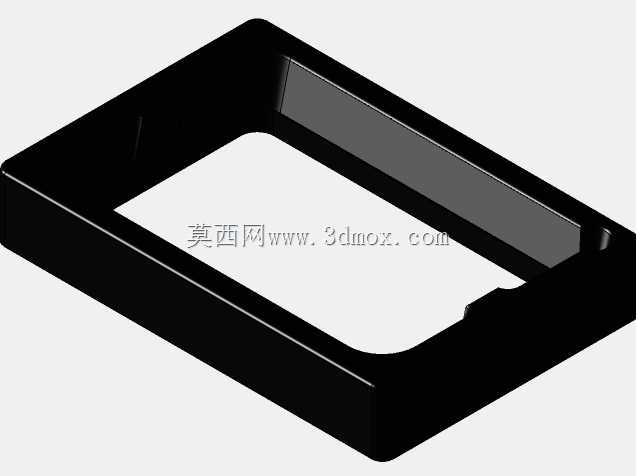

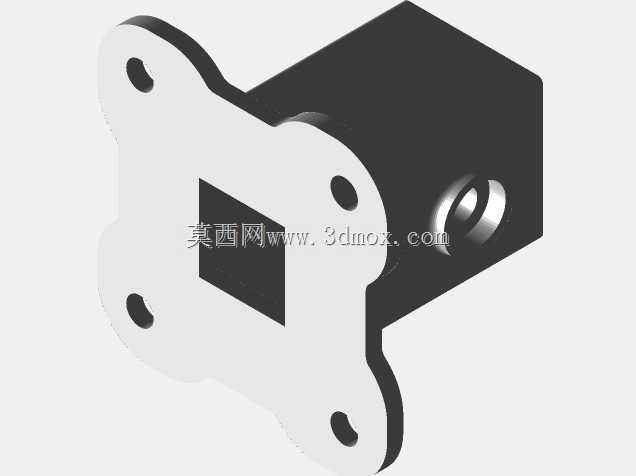

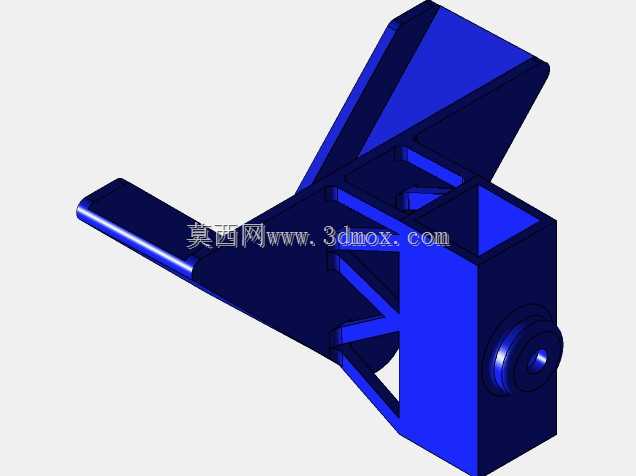

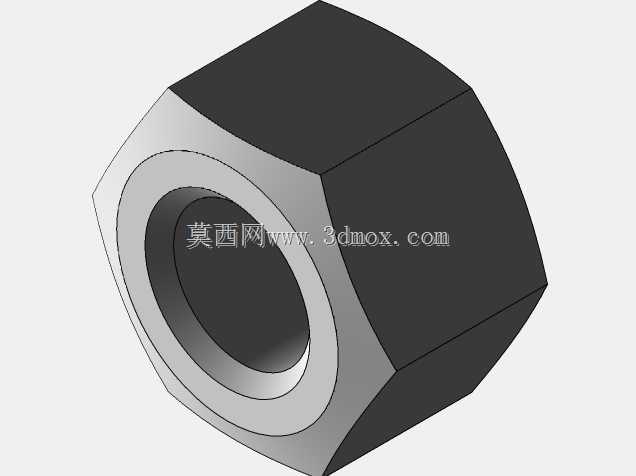

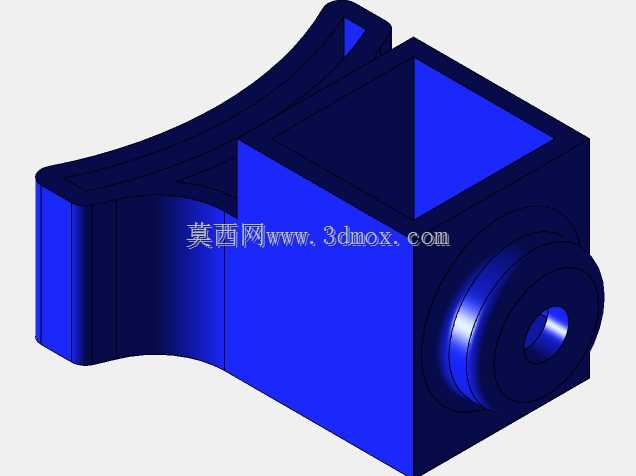

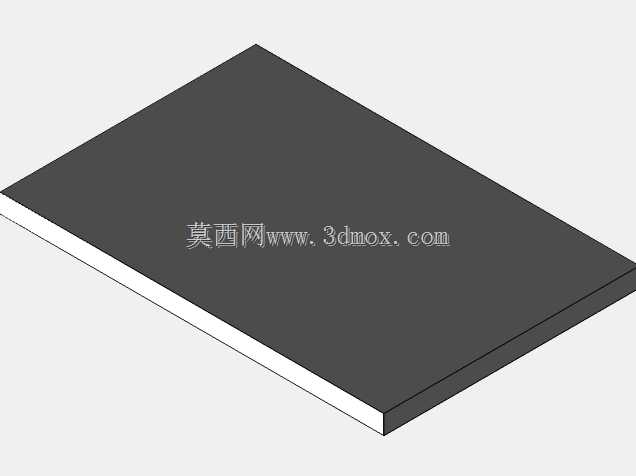

在桌面级光固化3D打印的日常作业流程里，打印完成后的树脂处理一直是容易被忽略却直接影响耗材成本与打印质量的环节，多数从业者在完成打印后，会直接将料槽内剩余的树脂倒回原瓶，过程中很容易混入固化碎屑、打印残留的支撑碎块，这些杂质一旦进入料槽参与下一次打印，就会造成打印层厚不均、表面凸起、甚至刮伤离型膜的问题，而这套树脂收集过滤支架，正是针对这一实际作业痛点设计的桌面级辅助工装。从实际使用场景来看，这套装置可以直接固定在工作台边缘，不需要额外占用过多桌面操作空间，底座采用平板式安装结构，可以通过夹具或者螺栓固定在常规厚度的木质、金属工作台面上，安装时只需要保证支架立柱垂直于工作台面即可，整体安装边界控制在200mm见方的区域内，不会和旁边的打印机、清洗固化机等设备产生空间干涉。装置的功能模块划分非常清晰，最上方的夹持结构用来固定料槽，夹持位置配有两个可调的锁紧旋钮，可以适配市面上多数桌面级SLA、DLP打印机的料槽尺寸，夹持时可以调整料槽的倾斜角度，让剩余树脂能够顺着料槽边缘完全流出，避免料槽边角残留树脂造成浪费。中间的漏斗承接位可以放置标准尺寸的塑料漏斗，漏斗下方直接对准回收容器，容器放置在底座的平板上，底座的限位凸起可以卡住常见的1L装树脂瓶或者废液收集容器，防止倾倒洒漏。设计思路上完全围绕实际操作的便利性展开，夹持结构的接触位置做了圆角处理，不会刮花料槽的透明边缘，旋钮采用大尺寸的星形把手，不需要额外工具就可以徒手拧紧调整，哪怕手上沾了未固化的树脂也能轻松操作。立柱采用分段式的高度可调结构，可以根据回收容器的高度调整漏斗的位置，避免漏斗和容器口距离过高导致树脂飞溅，也不会因为距离过低导致树脂流淌不畅。漏斗位置预留了放置滤纸或者金属滤网的空间，过滤时可以根据树脂的清洁程度选择不同目数的过滤耗材，把树脂内混有的固化碎屑、支撑碎块完全拦截下来，过滤后的洁净树脂可以直接倒回原瓶重复使用，大幅降低耗材的浪费。实际使用时，整个操作流程不需要额外的辅助人员，单人就可以完成料槽拆卸、倾斜固定、过滤回收的全流程，相比之前手持料槽对准漏斗过滤的操作方式，能够完全避免树脂洒漏到工作台或者皮肤上的风险，也能减少树脂长时间暴露在环境光下产生提前固化的问题。装置本身采用PLA材质打印制作就可以满足使用强度，结构上没有复杂的装配关系，各个部件之间采用插接加螺栓紧固的方式，后期如果有部件损坏可以单独打印替换，维护成本极低。从结构强度来看，夹持位置在锁紧后可以承受满料料槽的重量，不会出现倾斜滑落的问题，底座的配重设计也保证了在倾斜倒料的时候整个支架不会侧翻，立柱和底座的连接位置做了加强筋处理，长期使用也不会出现连接位置断裂的问题。在日常的打印车间作业场景里，这类辅助工装虽然不属于核心打印设备，但是能够大幅优化后处理的操作流程，减少耗材损耗，降低操作过程中的安全风险，对于小批量打印的工作室或者个人用户来说，都是实用性非常强的配套装置，设计上没有多余的装饰结构，所有的结构特征都服务于实际使用功能，各个操作位置的尺寸都符合人手操作的人机工程学要求，调整旋钮的位置刚好在手部自然下垂就可以触碰的高度，不需要抬手或者弯腰操作，长时间进行多台设备的树脂回收作业也不容易产生操作疲劳。
