适配桌面3D打印机的Z轴手动调节手轮

　　这款调节手轮主要面向桌面级FDM3D打印机的Z轴手动调节场景，在设备调平、Z轴零点微调、断电后手动抬升/下降打印平台这类操作中，替代原有小型调节旋钮，提供更大的操作力臂与更舒适的握持触感，降低手动调节时的操作力度，提升微调精度。日常使用中，不少入门级桌面3D打印机的Z轴调节端仅预留内六角孔或者尺寸极小的旋钮，用户在做平台调平、首层高度校准这类需要反复微调Z轴位置的操作时，要么需要借助内六角扳手操作，要么小旋钮捏持费力，微调时很容易因为施力不稳导致调节过量，反复调整耗费大量时间，这款手轮就是针对这类实际使用痛点做的适配设计。

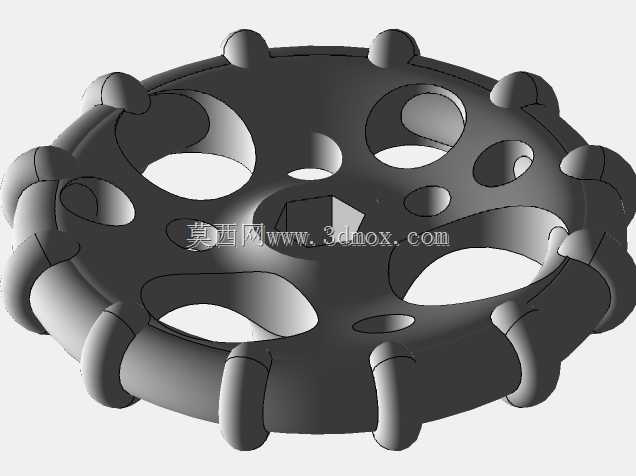

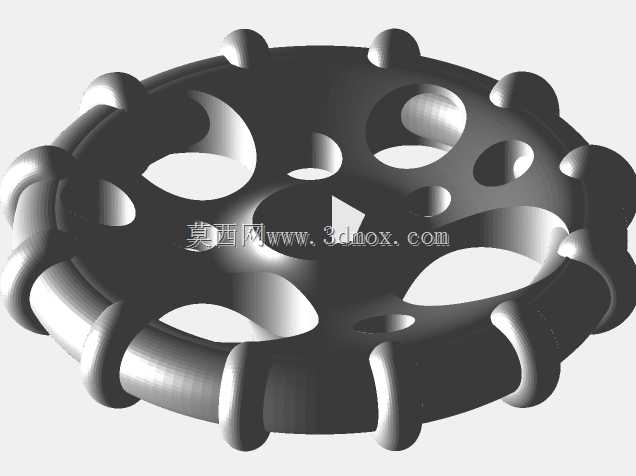

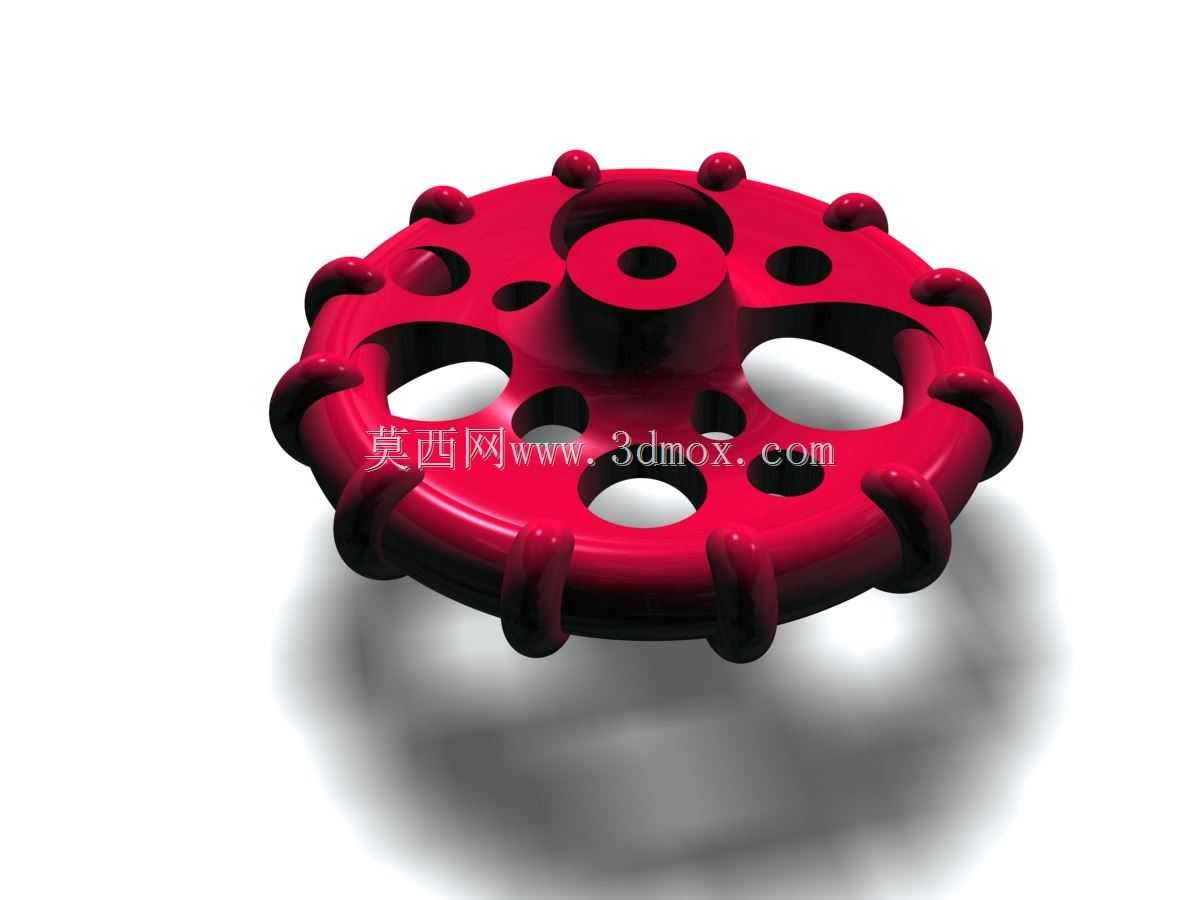

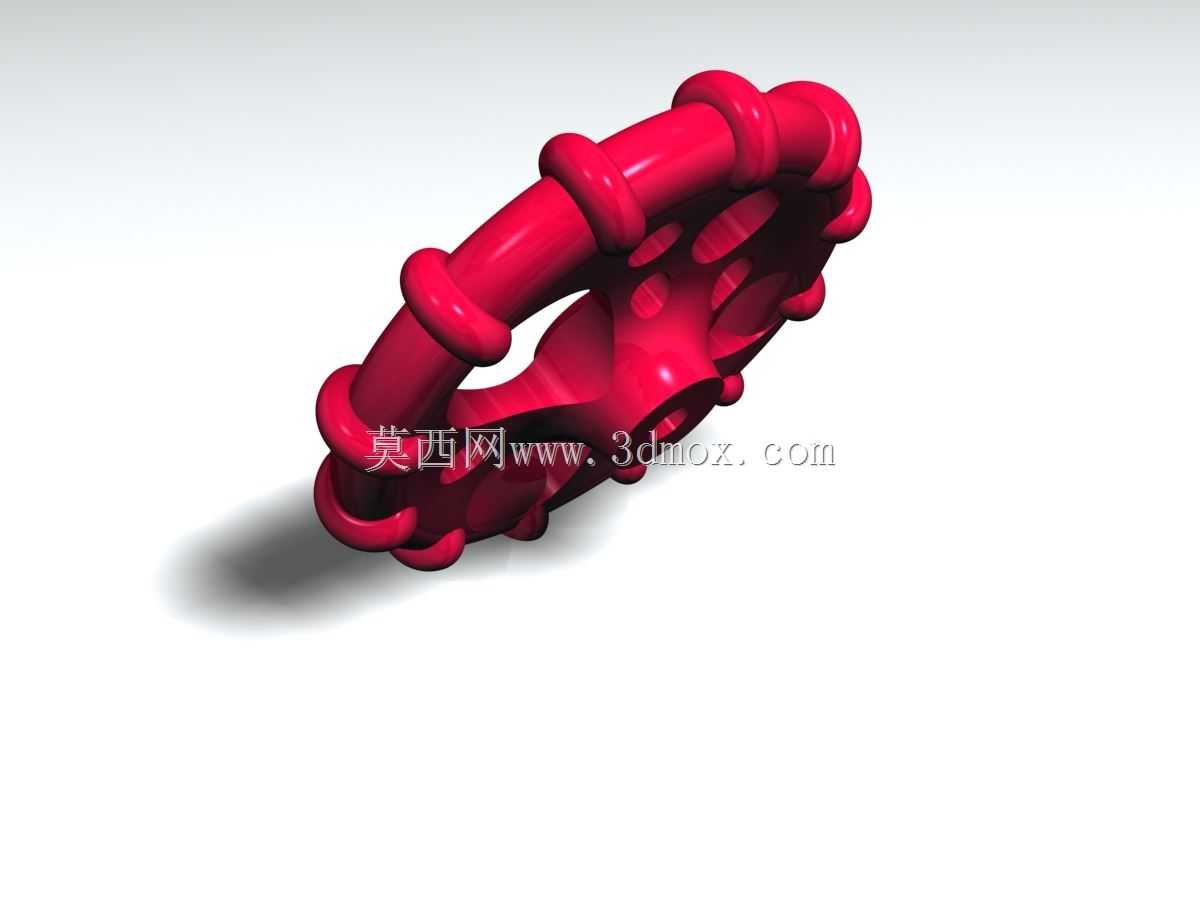

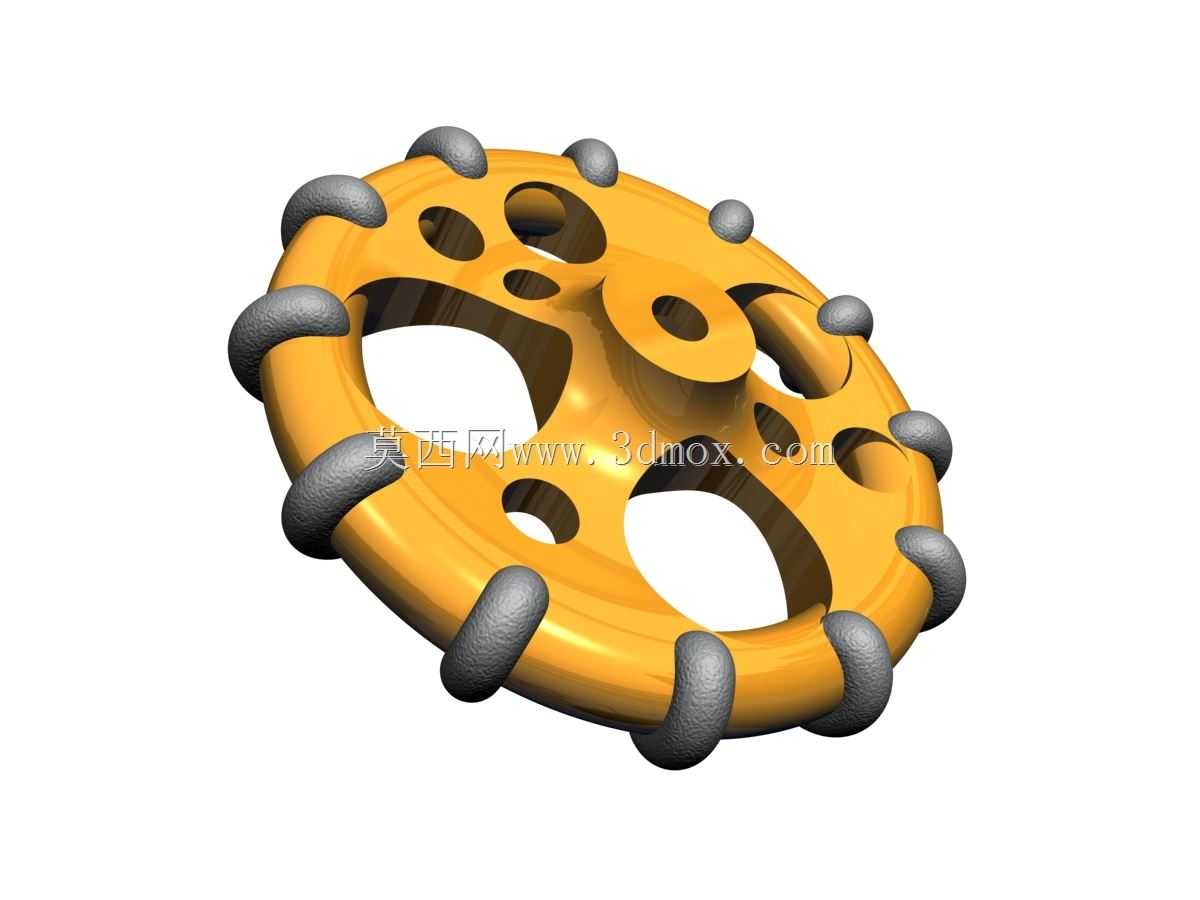

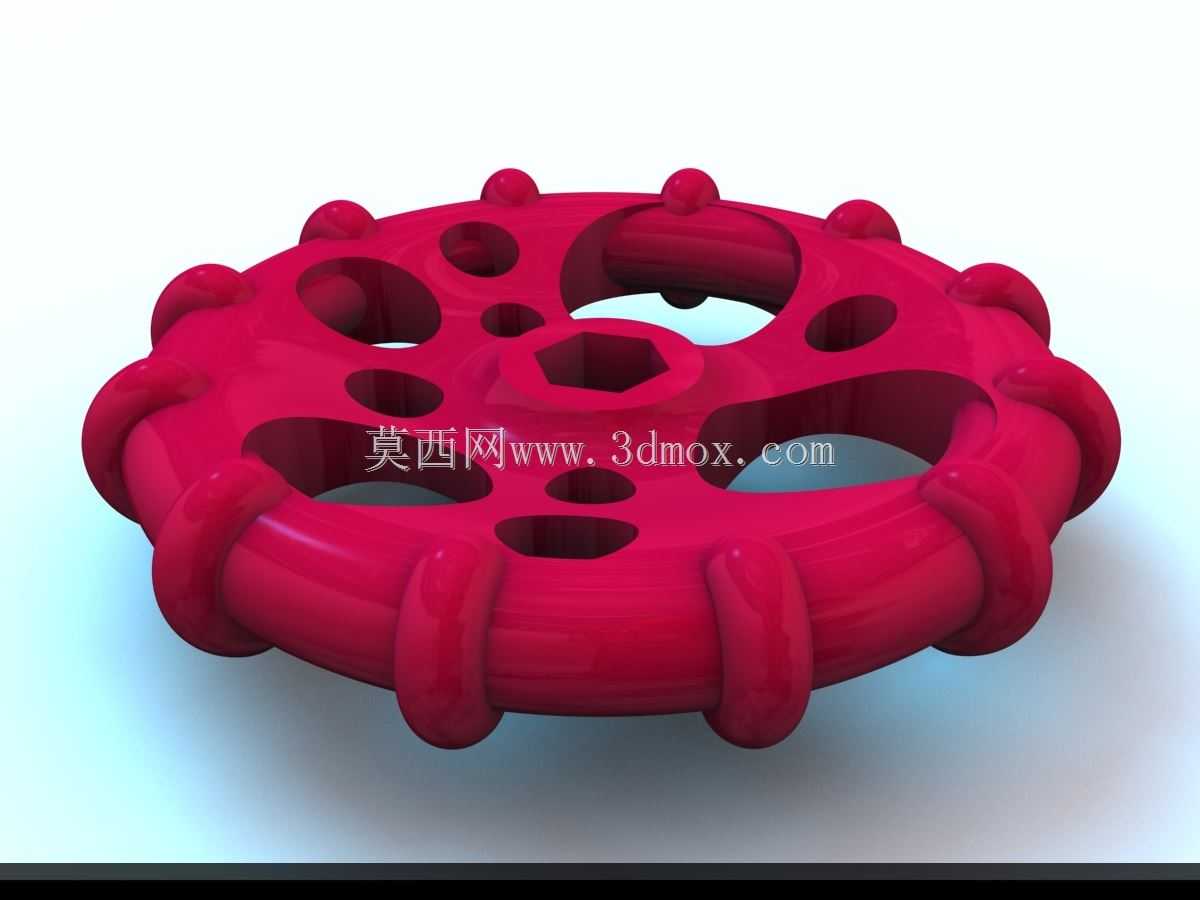

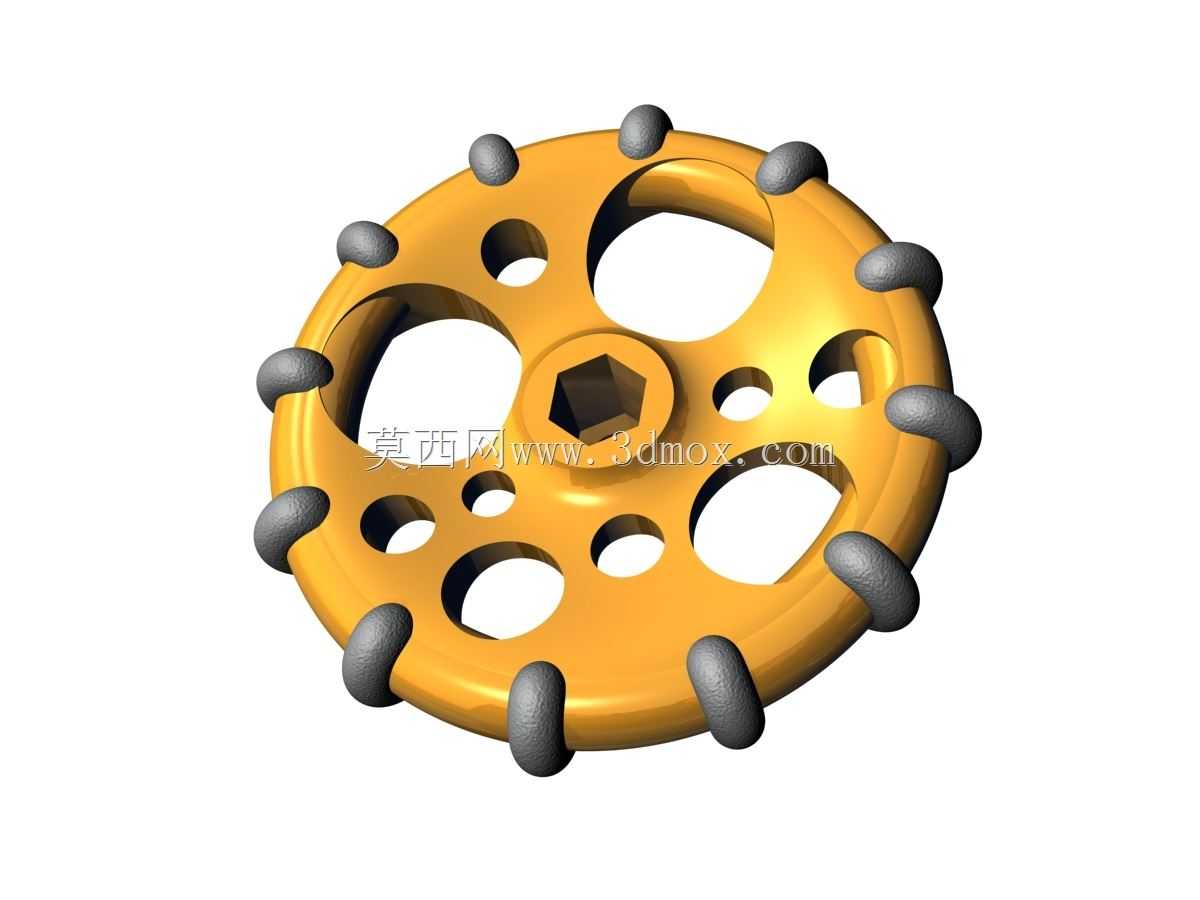

　　从功能特性来看，手轮外缘均匀布置了12个凸起的防滑胶粒状握持位，这些凸起结构采用圆弧过渡，没有尖锐棱角，手动旋转时手指可以卡在相邻凸起的间隙中，即使手上沾有少量润滑脂或者打印过程中产生的PLA/ABS碎屑，也能保证足够的旋转摩擦力，不会出现打滑情况。手轮中心设计有标准内六角安装孔，可直接套在Z轴丝杆端部的六角轴头上，不需要额外加装紧定螺钉或者转接件，对准轴头按压到位即可完成安装，拆卸时直接向外拔出即可，不会对原有丝杆结构造成任何改动，也不会影响设备原有电动Z轴的运行轨迹。手轮盘面做了多组大小不一的镂空减重设计，这些镂空并非单纯的造型装饰：大尺寸镂空可以减少打印材料的消耗，降低手轮自身重量，避免额外重量给Z轴丝杆带来额外的径向负载；小尺寸镂空则可以作为旋转角度的参照标记，微调时可以通过观察小镂空相对于机架固定点的位置变化，判断旋转的角度，实现更精准的微量调节，比如调平时每旋转1/12圈对应的Z轴进给量可以通过镂空位置直观判断，避免调节过量。

　　设计过程中首先考虑的是安装适配性，中心内六角孔的尺寸严格匹配常规桌面3D打印机Z轴丝杆端部的标准M4丝杆配套六角头尺寸，同时兼容alfawise系列机型以及所有采用M4规格Z轴丝杆端部六角结构的桌面3D打印机，安装后不会与Z轴上端的电机座、限位开关支架产生干涉。手轮的整体外径控制在80mm，这个尺寸是经过实际操作验证的：外径过小则力臂长度不足，旋转时需要施加的力度没有明显降低；外径过大则会超出Z轴端部的安装空间，容易在Z轴上下移动时碰到设备的上横梁或者走线结构，甚至会遮挡Z轴的限位开关触发片，影响设备回零操作。手轮的厚度设计为12mm，握持时手指的指腹可以完全贴合在手轮的外缘面上，长时间旋转操作也不会出现硌手的情况。外缘的防滑凸起高度为3mm，凸起的表面做了圆弧钝化处理，既保证足够的防滑摩擦力，又不会因为凸起过于尖锐划伤手指。安装边界方面，手轮安装后向Z轴径向突出的最大尺寸为40mm，要求Z轴丝杆端部距离周边机架结构的间隙不小于42mm，预留2mm的安全间隙，避免Z轴上下运行过程中手轮与周边结构产生剐蹭；手轮安装后向Z轴轴向突出的尺寸为12mm，要求Z轴丝杆端部伸出六角轴头的长度不小于10mm，保证内六角孔可以完全套合在轴头上，不会出现松脱情况。

　　实际使用场景中，除了常规的调平操作，在设备断电需要手动调整Z轴位置、清理打印平台上残留的打印件、更换Z轴丝杆润滑脂这类维护操作时，这款手轮都可以提供更便捷的操作体验，不需要额外寻找内六角扳手，直接用手旋转即可完成Z轴位置的调整。手轮的镂空结构还可以在旋转时带动周边空气产生微弱的气流，对Z轴电机端部起到一定的辅助散热作用，虽然散热效果有限，但在长时间连续打印的场景下，能够略微降低Z轴电机的端部温度，提升电机运行的稳定性。设计时也充分考虑了3D打印自制的可行性，整个手轮没有倒扣结构，不需要添加支撑就可以直接通过FDM3D打印机打印制作，打印时层厚设置为0.2mm即可获得足够的结构强度，外缘的防滑凸起可以和主体结构一体打印完成，不需要后续二次组装或者粘接配件，普通用户自行打印制作的门槛极低。
