内河小型休闲观光交通艇结构设计

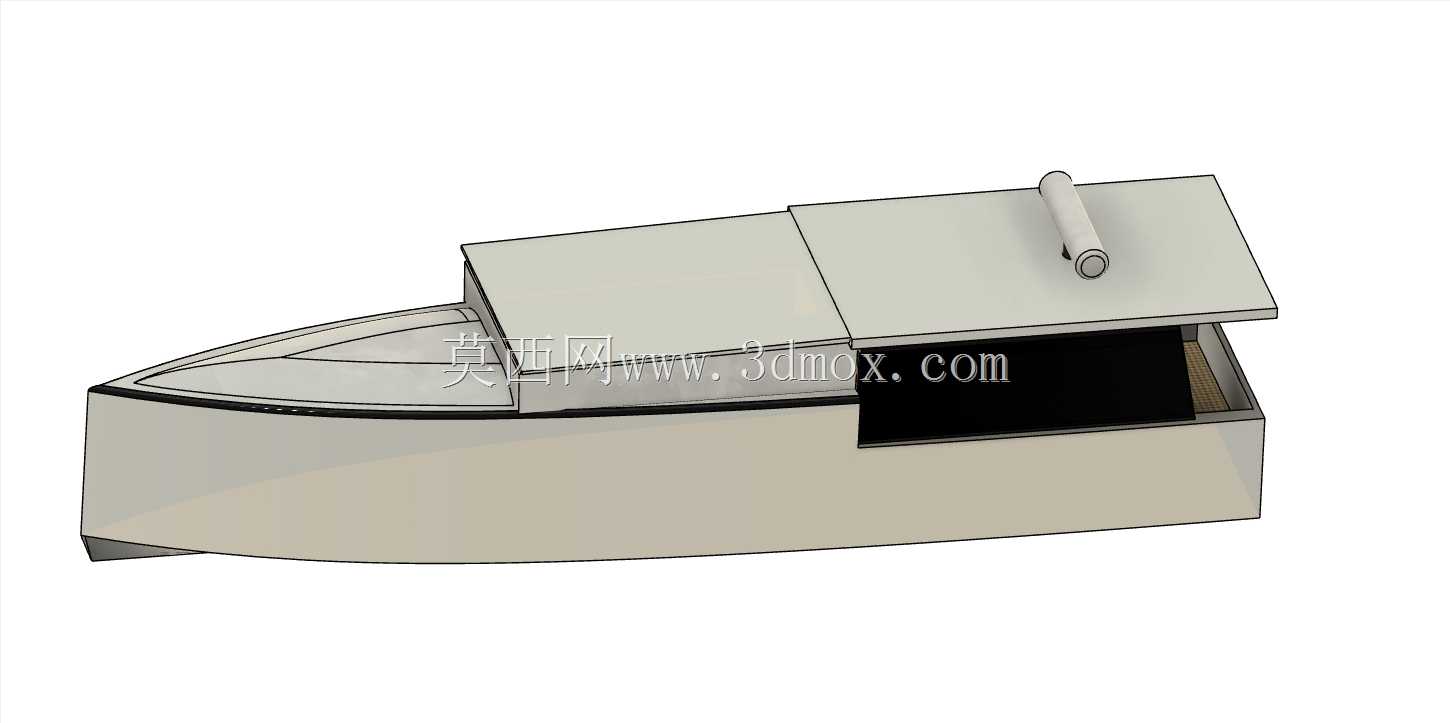

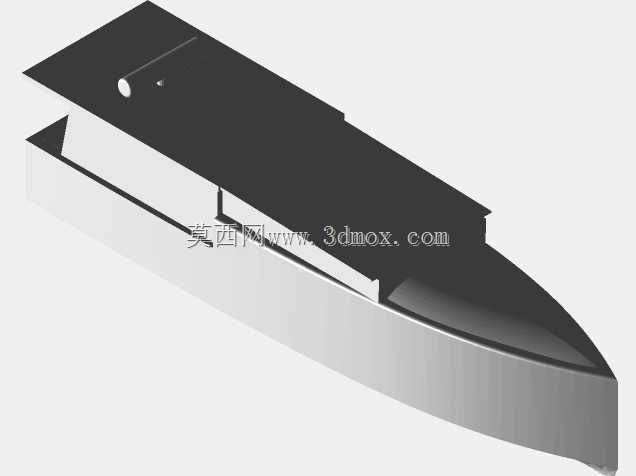

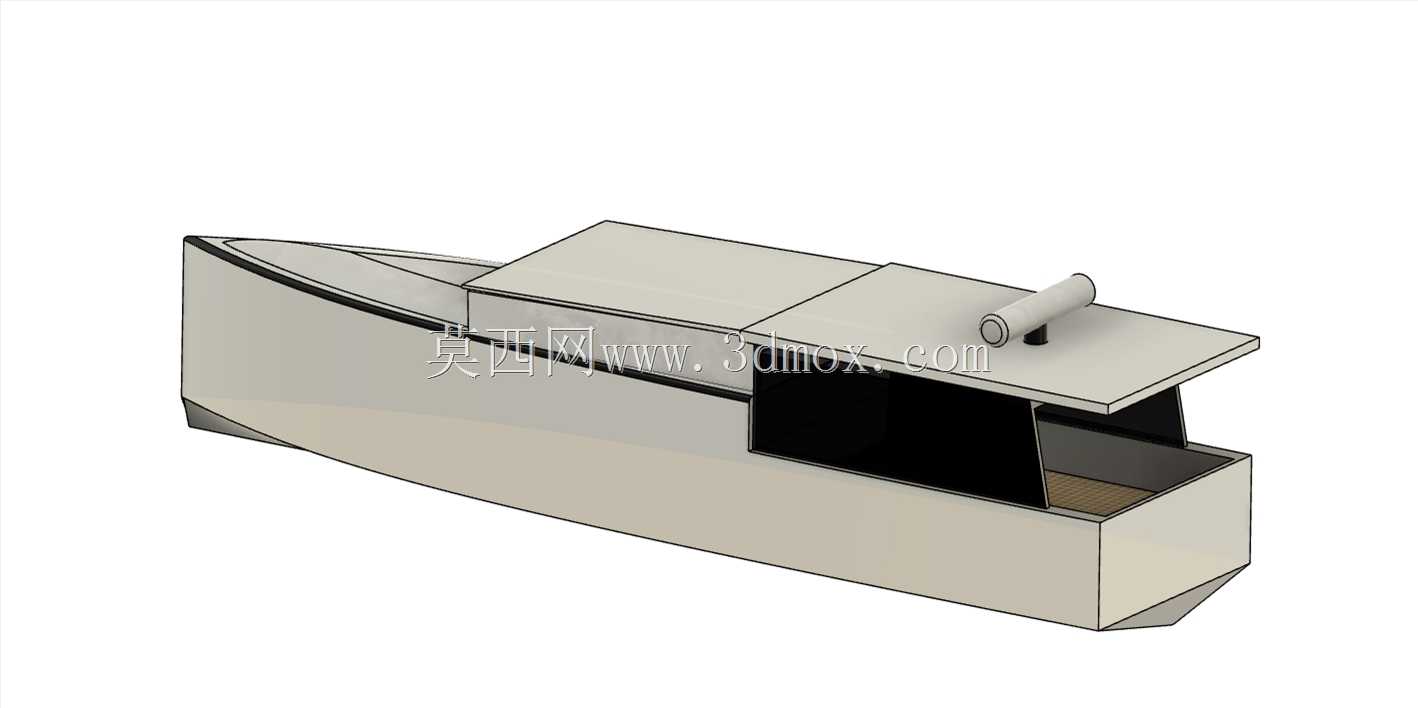

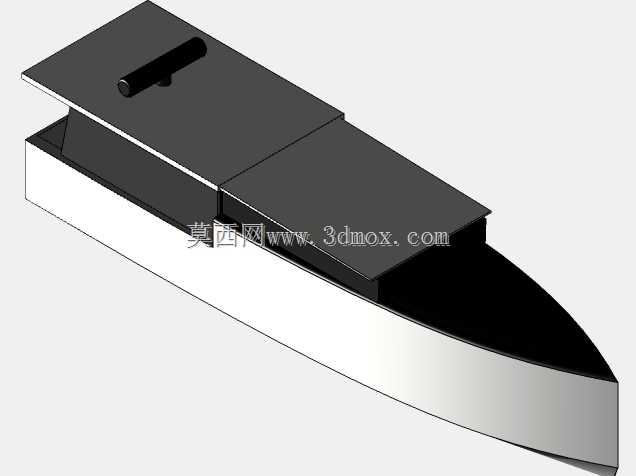

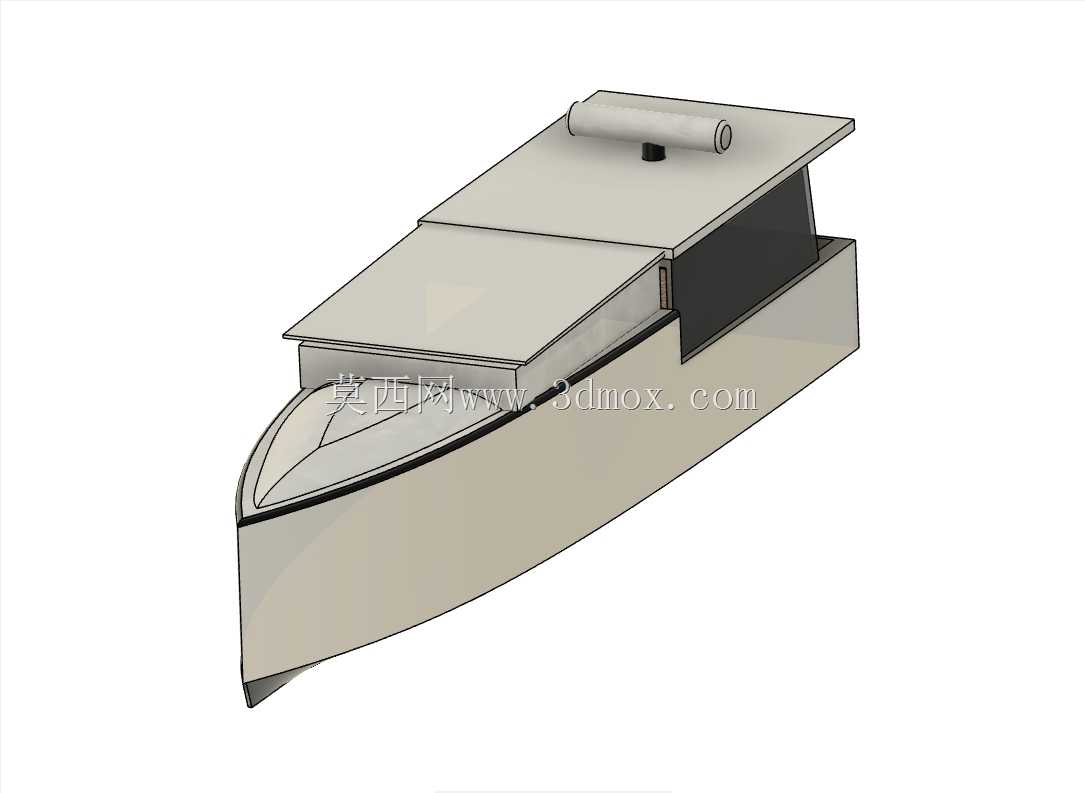

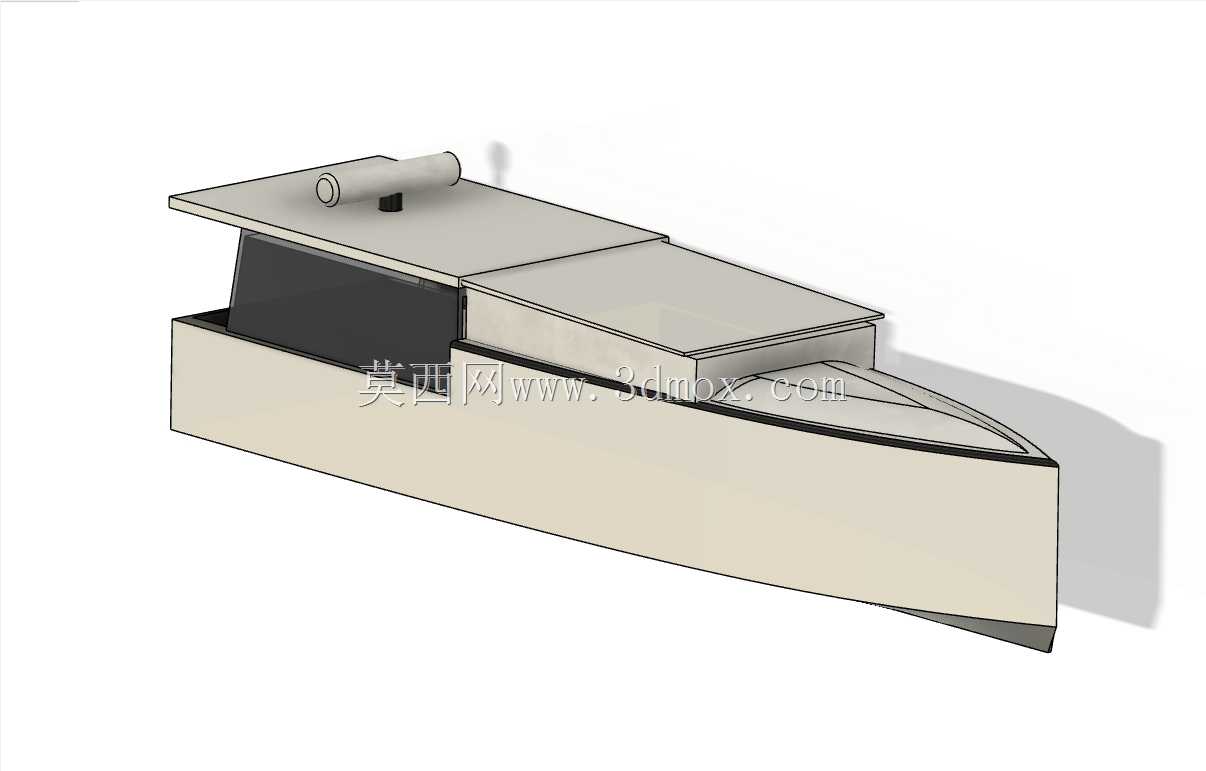

这款小型船舶的结构设计，核心适配内河平缓水域、城市内湖以及近岸封闭水域的短程交通与休闲观光场景，日常可承载3-5人开展沿岸通勤、水上观光、短途休闲垂钓等作业，整体结构偏向轻量化、易维护的民用小型船舶定位，没有配置复杂的远洋航行配套结构，所有设计边界都围绕近岸平缓水域的使用需求展开。从实际使用场景来看，这类小型船舶不需要应对远海的大浪冲击，因此船体线型没有采用深V型的破浪设计，而是选择了折角型的简易线型，船首做了小角度的前倾处理，既可以降低低速航行时的首部兴波阻力，也能减少船体结构的加工难度，普通的板材弯折、拼接工艺就可以完成船体外壳的加工，不需要复杂的曲面成型工序，对于小型船厂或者个人DIY建造都有很好的适配性。船体的主舱室采用了分段式的顶盖设计，前段顶盖为固定封闭结构，下方可以布置驾驶操控台以及前排乘坐空间，后段顶盖为可开启式结构，掀开后可以露出后部的乘员舱或者储物空间，日常使用时关闭顶盖可以为舱内人员遮挡日晒雨淋，需要取用舱内物资或者开展垂钓作业时，可以直接掀开后段顶盖，不需要额外设置舱口盖结构，简化了整体的结构复杂度。舱室内部没有做冗余的分隔设计，预留了充足的改装空间，使用者可以根据自身需求加装座椅、储物箱、小型渔具架或者简易的生活设施，船体尾部预留了动力装置的安装位，可以适配小型舷外机或者电动推进装置，安装边界做了标准化的平面处理，不需要额外做结构改装就可以固定主流的小型船用动力设备，动力安装位的承重结构做了局部加强，避免动力运行时的振动导致船体结构出现疲劳损坏。从外形尺寸的边界设计来看，船体总长控制在6米以内，型宽控制在2.2米以内，吃水深度不超过0.4米，这种尺寸设计既可以满足小型车辆拖运的上路要求，不需要办理超宽超长的运输审批，也可以适配绝大多数内河小型码头的靠泊条件，甚至可以在坡度平缓的自然岸线直接冲滩停靠，不需要专门的趸船或者码头设施。船体的上层建筑高度控制在1.2米以内，整体重心偏低，航行时的稳性更好，即使乘员在舱内移动或者遇到小型风浪，也不容易出现侧翻风险，船体的舷侧做了加厚的防撞结构，靠泊时即使轻微碰撞码头或者岸壁，也不会造成外壳破损，降低了日常使用的维护成本。船体顶部设置的小型圆柱形构件，是预留的航行灯或者天线安装基座，基座内部做了走线的空腔，可以直接将线缆引入舱内，不需要在船体外壳额外钻孔走线，避免了钻孔位置出现渗水的问题。从结构设计的思路来看，整个船体采用了模块化的分块设计，船体外壳、舱室隔板、顶盖结构都是独立的模块，加工时可以分别制作后再拼接组装，既降低了单个构件的加工难度，也方便后期的维护更换，如果某一部分结构出现损坏，不需要整体拆解船体，只需要更换对应的模块即可。船体的底部做了平底加局部折角的结构，低速航行时阻力更小，同时在浅水区航行时不容易触底搁浅，即使出现轻微搁浅，平底结构也可以承受船体的整体重量，不会造成船底结构变形。舱室的开口边缘做了翻边防水处理，顶盖关闭后可以和翻边结构紧密贴合，防止航行时溅起的水花进入舱内，舱底预留了排水孔的安装位，可以加装小型舱底泵，及时排出不慎进入舱内的积水。这类小型船舶的结构设计没有追求过高的航速，核心偏向实用性和易维护性，所有的结构节点都尽量采用简单可靠的连接方式，减少复杂的曲面结构和特殊工艺要求，既可以作为小型水上运营单位的通勤、观光载具，也可以满足个人用户的水上休闲使用需求，整体的结构冗余度控制在合理范围，在保证结构强度满足使用要求的前提下，尽可能降低船体的自重，提升有效载荷能力，同时也能降低动力系统的能耗，提升续航能力。
