山地车下沉式一字车把三维设计作品

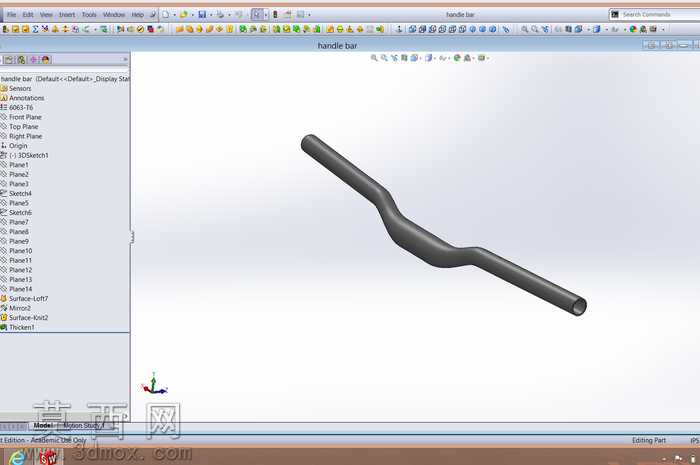

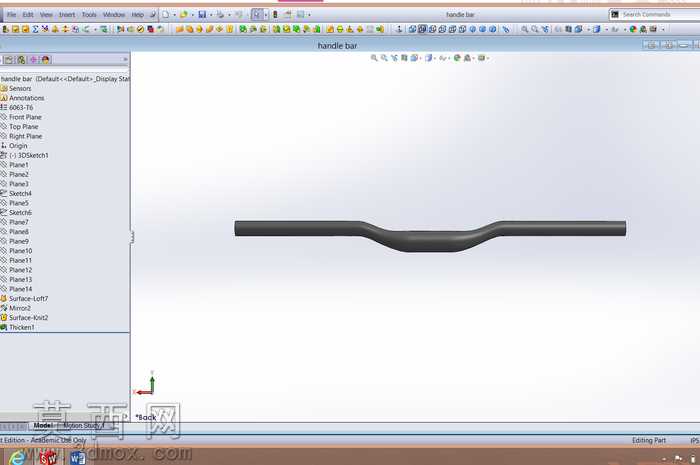

本作品为自行车横置车把的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先以车把中心对称面为基准绘制核心引导线，精准还原中间下沉段的人体工学弧度，匹配骑行时手部自然握持的姿态角度，避免长时间握持产生的疲劳感。建模阶段优先采用曲面建模思路完成主体轮廓构建，先绘制两端握持段的圆形截面轮廓，沿中心引导线进行扫掠生成基础曲面，再对中间下沉过渡区域进行曲面曲率连续调整，保证曲面衔接处无尖锐折角，整体曲面G2连续顺滑，后续通过曲面加厚命令生成实体结构，严格控制管壁厚度均匀一致，匹配实际自行车车把的管材加工工艺要求。模型两端预留标准把套、刹把、指拨的安装定位基准，端面做倒角处理去除锐边，中间把立夹持区域做平直段结构设计，保证夹持时的接触面积充足，避免安装后出现松动打滑的问题。材质渲染阶段采用哑光磨砂金属材质模拟铝合金车把的真实质感，调整材质粗糙度参数还原阳极氧化处理后的表面效果，对边缘过渡区域做细微的高光处理，突出车把的曲面流畅度。结构设计上充分考虑骑行受力需求，中间下沉段的弧度经过多次曲率调整，既保证横向握持的宽度符合常规山地车的操控尺寸要求，又通过下沉结构降低骑行时的上半身重心，提升越野骑行时的操控稳定性，两端握持段保持水平直线结构，适配各类通用把套、刹车手柄以及变速指拨的安装，无需额外修改结构即可完成整车配件的装配适配。建模过程中对所有特征做参数化关联，后续可通过修改管径、总长度、下沉高度、握持段长度等参数快速衍生不同规格的车把模型，适配不同车型、不同身高用户的使用需求，模型整体结构完整无破面，可直接用于后续的工程图导出、装配验证以及渲染展示使用。
