微光闭路电视摄像设备结构建模

本次建模的微光闭路电视摄像设备，主要面向低照度环境下的固定点位视觉采集场景，常见于夜间厂区周界监控、天文观测台站辅助影像记录、暗室作业流程可视化采集等对光线敏感度要求较高的布设场景。不同于常规民用监控摄像设备，该机型针对低光照环境做了专门的电路与光学适配，可在无额外补光的微光条件下输出连续清晰的影像信号，适配长时间不间断录制的工作需求。

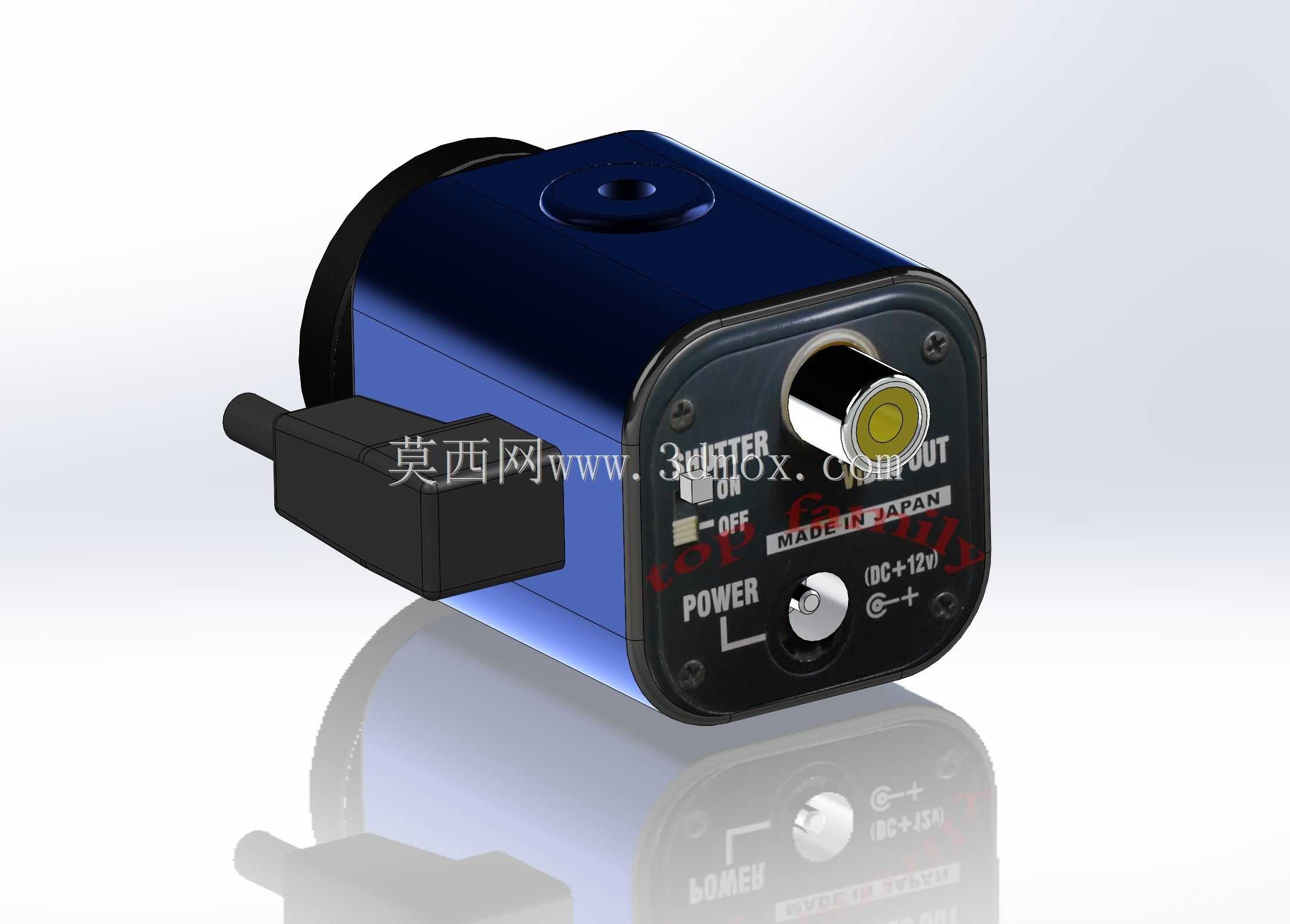

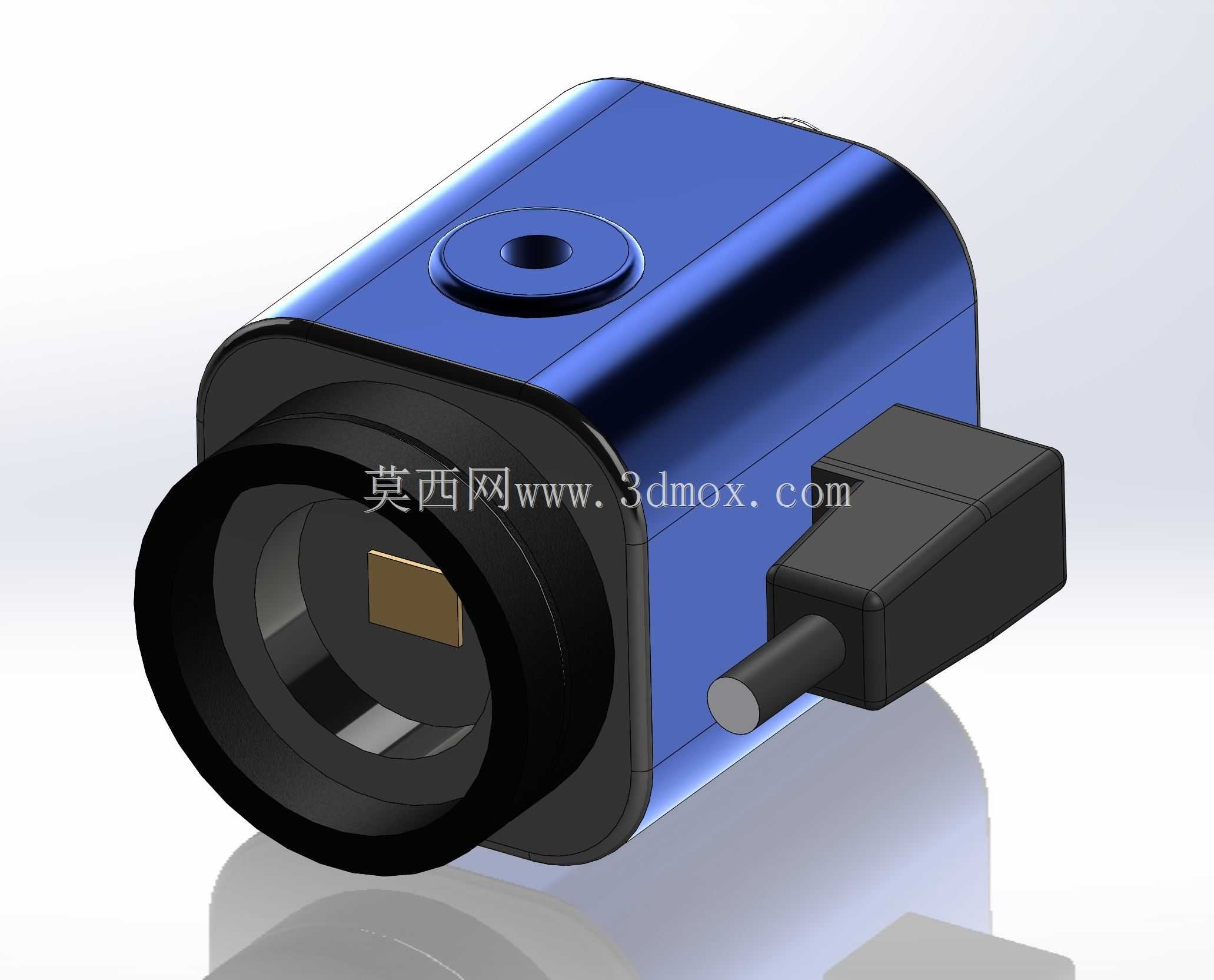

从结构设计层面来看，整机采用方正柱形的金属壳体作为主体承载结构，外壳做深蓝色阳极氧化处理，兼顾散热性能与户外使用的抗腐蚀能力，壳体边角做小圆弧过渡，避免安装过程中尖锐边角划伤操作人员。设备前端预留标准C/CS光学镜头安装接口，可根据实际视场角需求更换不同焦距的配套镜头，侧方引出的一体化供电与信号输出复合线缆，做了防弯折的应力释放结构，避免长期布设后线缆根部断裂导致的设备故障。设备尾部的接口面板做了下沉式设计，BNC视频输出接口、直流供电接口集中布置在该区域，面板上丝印清晰的电源极性标识、输入输出功能标识，同时设置拨动式电源开关，方便现场调试时快速通断设备供电，无需反复插拔供电接头。

安装边界方面，壳体顶部预留标准1/4英寸螺纹安装孔，可直接适配常规监控支架、光学平台调整架的安装接口，无需额外加工转接板；整机外形尺寸控制在紧凑范围内，横向宽度与纵向高度均适配狭小空间的布设需求，比如天文观测设备的旁侧辅助安装位、工业设备内部的暗腔监控点位，都可以直接固定安装，不会与周边其他结构件产生运动干涉。壳体底部为平整平面，也可直接通过双面胶、压块等方式固定在光滑安装面上，适配多种临时或永久的安装场景。

功能结构设计上，壳体内部预留了成像电路板、感光元件的固定卡槽，所有电路板安装位都设置了定位柱与螺丝孔位，装配时可直接卡入定位后锁付螺丝，减少装配过程中的对位调整时间；壳体侧壁设计了连续的散热筋结构，可将长时间工作时电路板产生的热量快速传导到外壳散发，避免密闭壳体内温度过高导致的成像噪点增加、元件寿命缩短问题。接口面板与壳体之间设置了密封胶条安装槽，装配后可达到基础的防尘防泼溅能力，适配半户外的安装环境，无需额外加装防水护罩即可应对日常的浮尘、零星溅水场景。

建模过程中对设备的所有外部结构细节做了1:1还原，包括开关的拨动手感行程、接口的内孔尺寸、安装螺纹的规格参数都按照实物尺寸做了精确匹配，可直接用于监控系统布设的安装干涉校验、设备配套支架的结构设计、教学演示场景的虚拟装配展示。不同于常规消费级摄像设备的塑料壳体结构，该机型全金属的壳体设计也兼顾了一定的抗冲击能力，在存在轻微振动的工业布设场景下，不会因为长期振动导致壳体开裂、内部元件松动，可满足长期稳定运行的结构强度要求。
