沥青地面免混凝土基础固定支架结构

　　在户外场地设备安装场景中，沥青铺装地面的支架固定一直是现场施工的常见痛点，常规做法需要破除沥青面层、开挖基坑浇筑混凝土基础，不仅施工周期长，还会破坏原有地面铺装完整性，后期拆除恢复成本高，尤其在临时场地、已有铺装完工的厂区、停车场等区域，这类施工方式的局限性十分明显。这套固定结构正是针对这类场景开发的替代方案，完全跳过混凝土基础浇筑环节，直接在完整沥青地面上完成支架锚固，经过长期实际工况验证，结构稳定性完全满足常规设备支架的承载需求。

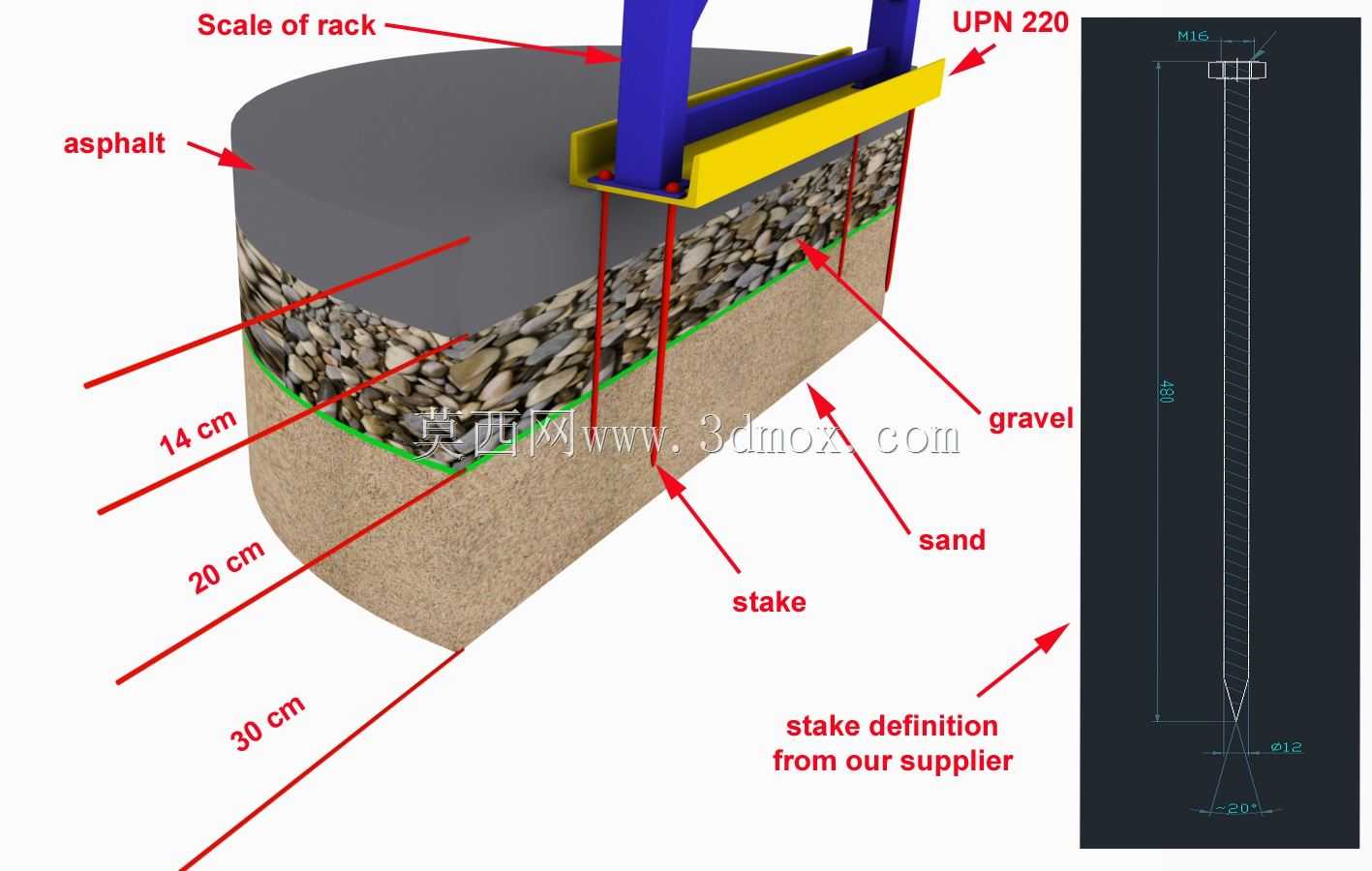

　　从结构分层设计来看，这套固定方案充分利用了沥青铺装地面的原有层状结构特性，常规沥青地面从上到下依次为沥青面层、碎石垫层、砂土层，各层厚度分别为14cm、20cm、30cm，地桩的打入深度完全穿透这三层结构，总打入深度达到64cm，依靠桩体与周边土层、碎石层、沥青层的挤密握裹力提供抗拔与抗侧移承载力，不需要额外的混凝土锚固段。支架主体承载梁采用UPN220槽钢制作，槽钢的截面特性能够提供足够的抗弯刚度，承受支架上部传递的竖向荷载与水平风荷载、设备振动荷载，槽钢与下部地桩通过连接节点可靠固定，地桩上端设置定位连接结构，保证支架安装的平面度与位置精度。

　　设计过程中首先需要核算单根地桩的承载能力，结合不同土层的侧摩阻力参数，确定地桩的打入深度与桩径，避免出现桩体被拔出或者侧倾的问题。地桩的尖端采用供应商成熟的标准桩尖结构，能够减小打入过程中的阻力，施工时不需要大型打桩设备，采用小型打入工具即可完成作业，大幅降低现场施工的设备要求。连接节点的设计充分考虑沥青地面的温度变形特性，预留了微小的位移余量，避免夏季沥青高温膨胀、冬季低温收缩产生的应力传递到支架主体结构上，造成支架变形或者焊缝开裂。

　　安装边界方面，这套结构不需要大范围破除原有沥青地面，仅需要在对应地桩位置钻出略大于桩径的定位孔，孔深穿透沥青面层即可，后续地桩打入碎石层与砂土层的过程不会对周边沥青面造成大面积破坏，施工完成后仅需要对钻孔位置做简单的密封处理，就能避免雨水渗入地下层造成地面沉降。支架的安装平面度可以通过地桩顶部的调节结构进行微调，不需要额外做找平层，适配不同平整度的沥青地面安装需求。

　　从实际使用反馈来看，这套结构投入使用后长期运行无松动、无沉降，完全替代了传统混凝土基础的作用，相比传统施工方式，施工周期缩短七成以上，施工成本降低近六成，同时避免了混凝土基础永久占用地下空间的问题，后期支架拆除后，仅需要将地桩拔出，用沥青料填补钻孔即可完全恢复地面原貌，尤其适合临时设施、可搬迁设备、户外场站的支架安装作业。结构选型上采用标准槽钢作为承载主梁，标准地桩作为锚固构件，所有零部件都可以采用市场通用型材加工，不需要定制特殊构件，加工难度低，现场装配不需要专业焊接作业，普通施工人员经过简单交底即可完成安装作业，适配性极强。在抗振动性能方面，由于地桩穿透多层不同材质的地层，不同地层的阻尼特性能够有效吸收上部支架传递的振动能量，避免振动持续传递造成地面结构损坏，相比刚性混凝土基础，隔振效果更优，对于有轻微振动的设备支架安装场景适配性更好。
