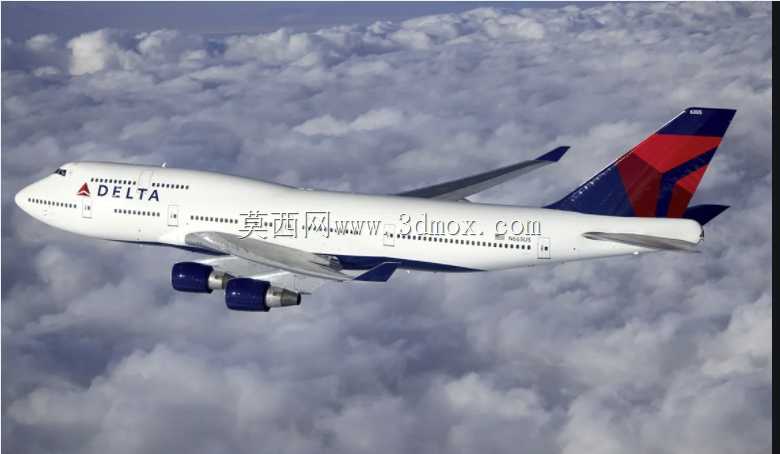

达美航空涂装波音747-400宽体客机

在民航装备的三维结构设计工作中，宽体客机的整机建模始终是对结构还原度、曲面精度要求极高的项目，这款波音747-400机型的三维结构，完整还原了该机型作为经典四发宽体客机的全部结构特征。从实际行业应用场景来看，这类高精度整机三维模型可用于民航地勤设备的适配设计、机场廊桥停靠位的尺寸校核、航空科普教具的结构演示、民航维修模拟训练系统的场景搭建，也可作为航空类工业设计的参考基准，帮助设计人员快速核对客机外部结构与周边配套设备的干涉边界。

从设备实际用途维度看，波音747-400作为波音747系列的改进型号，定位为洲际长航程宽体客运飞机，上层客舱的延伸设计是其区别于早期747型号的核心识别特征，模型完整还原了这一结构特点：机头段的双层客舱轮廓从驾驶舱位置向后延伸，比早期300型的上层客舱长度增加近7米，对应的机身曲面过渡、舷窗排布位置都按照实机比例做了精准还原。四台发动机的吊挂结构与机翼的连接位置、翼下吊舱的外形轮廓、发动机短舱的气动外形都做了分件处理，能够清晰展示机翼承力结构与动力系统的安装边界，在做地勤保障设备比如发动机拆装工装、机翼维护平台的设计时，可以直接提取对应位置的外形尺寸做适配校核，避免出现设备与机身结构干涉的问题。

在产品功能特性的还原上，模型对机身各功能段的结构区分清晰：机头段的雷达罩轮廓、驾驶舱风挡的倾角与排布、机身侧面的客舱舷窗等距排布规律、前后货舱门的位置轮廓、机翼后缘的襟翼滑轨整流罩外形、翼尖小翼的后掠角度、水平尾翼与垂直尾翼的相对安装位置、垂尾上的涂装轮廓都做了对应还原。主起落架舱的鼓包轮廓、机腹区域的天线排布位置也按照实机结构做了简化但精准的表达，既保证了整机外形的还原度，也避免了过多细碎结构影响模型在大场景装配中的运行效率。

从设计思路来看，这款整机模型采用了机身主曲面分段构建的逻辑，先以机身纵向站位为基准搭建各框位的截面轮廓线，通过放样生成机身主体曲面，再对机头、机尾、翼身融合处做曲面过渡优化，保证整机气动外形的顺滑度。机翼部分采用翼型曲线拉伸后做后掠角扭转，匹配实机的机翼安装角与上反角参数，发动机短舱、吊挂、尾翼等部件都采用独立零件建模后装配到机身对应站位，方便后续根据不同使用需求做单独的结构拆解或者修改。起落架部分做了适配性简化，保留了主起落架与前起落架的收放舱轮廓，能够满足地面设备适配、机场场景搭建的尺寸需求，如果需要做起落架收放机构的细节设计，也可以在现有模型的安装边界基础上补充内部结构细节。

关于外形尺寸与安装边界，该机型实机机身长度约70.6米，翼展约64.4米，机尾高度约19.4米，模型严格按照实机等比例缩放建模，各部件的相对位置精度控制在合理范围内，在做机场停机位划线、廊桥活动端行程设计、地面保障车辆的作业半径校核时，可以直接测量模型对应位置的尺寸作为设计参考。翼下发动机吊舱最低点距离地面的高度、机身货舱门的离地高度、客舱门的门槛高度这些关键安装边界尺寸都与实机参数匹配，能够直接支撑地勤设备的尺寸设计工作，不需要额外再去查找零散的外形参数做核对。

对于三维建模从业者来说，这类大型民航客机的整机模型也是练习复杂曲面建模、大部件装配逻辑的优质参考案例，通过拆解模型的曲面构建思路，可以掌握大尺寸流线型工业产品的曲面分面技巧，理解航空产品设计中对气动外形顺滑度、结构安装边界的严苛要求，把这些设计思路迁移到其他流线型工业产品的建模工作中。
