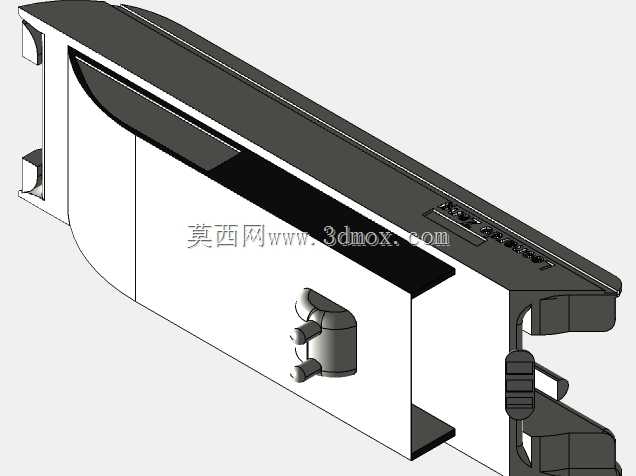

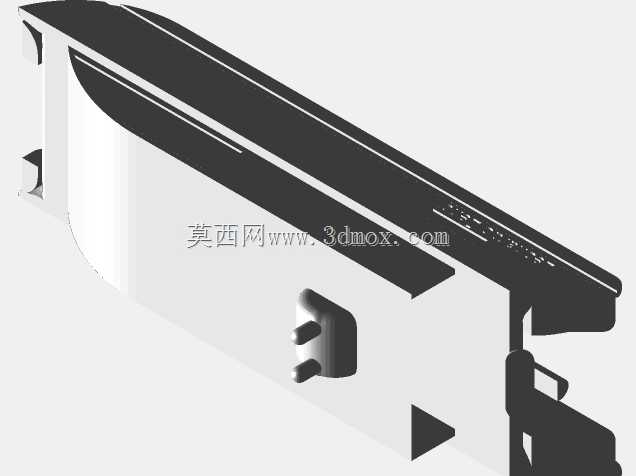

双壳体动力驱动游艇结构设计

这款双壳体动力艇的结构设计，核心围绕近岸休闲航行、短途滨水通勤的实际使用场景展开，区别于传统单体船型，双壳结构的设计初衷首先是提升航行过程中的横向稳定性，在近岸浪高0.5-1.2米的常见水文条件下，船体横摇角度可控制在单体同尺寸艇型的60%以内，大幅降低乘员晕船概率，同时双壳体形成的中间流道可在航行时形成气垫效应，减少航行阻力，提升动力转化效率。从功能特性来看，该艇适配电动机或内燃发动机作为动力源，动力舱预留的安装边界可兼容15-30kW功率段的直列动力单元，传动轴安装位与双壳体尾部的导流结构做了一体化整合，避免动力输出轴突出船体轮廓造成的磕碰风险，同时尾部预留的外挂接口也可兼容外挂式推进器，满足不同使用场景的动力配置需求。船体上层结构做了低矮化处理，整体干舷高度控制在450mm，既保证近岸停靠时乘员上下的便利性，也能降低高速航行时的风阻，驾驶区的操控台安装位预留了标准的仪表安装孔位与走线槽，可适配常规船用操控总成的直接安装，无需额外做结构改造。设计过程中优先考虑了船体的模块化装配逻辑，双壳体的连接筋位做了等距分布，相邻筋位间距控制在300mm，既保证壳体连接的结构强度，也为内部舱室的分隔预留了灵活调整空间，用户可根据使用需求在舱内加装储物格、座椅或者小型生活单元，不会破坏船体的主受力结构。船体的外形轮廓做了圆弧过渡处理，船首的破浪角设计为28度，可在航行时有效劈开浪涌，减少浪涌对船首的冲击，船身侧面的防撞条安装槽沿船体全长布置，可嵌入标准规格的橡胶防撞条，降低靠岸时船体与码头碰撞造成的结构损伤。从安装边界来看，船体总长度控制在6.2米，总宽度2.3米，吃水深度0.4米，可适配绝大多数中小型游艇码头的泊位尺寸，同时整体重量控制在850kg以内（不含动力与内饰），可通过常规小型拖车进行公路转运，不需要特殊的超限运输资质。船体的上层甲板做了防滑纹理的结构预留，建模时直接在甲板表面做出了菱形防滑纹的凸起结构，后期生产时无需额外做防滑层处理，减少生产工序。双壳体的底部做了平底结合微V型的结构设计，靠近船首的部分为V型结构用于破浪，船中到船尾的部分为平底结构，提升低速航行时的稳定性，同时方便在浅滩区域停靠，不会因为底部结构突出造成搁浅时的壳体损伤。动力舱的散热结构做了隐藏式设计，通风口布置在船体侧面靠近水线以上的位置，既保证动力单元工作时的散热需求，也能避免航行时浪花直接灌入动力舱，通风口内部预留了防尘网的安装槽，可加装防尘防水网阻挡杂物进入。船体的系缆桩安装位在船首、船尾各预留了两处，安装位的底部做了加强筋结构，可承受2吨以内的系缆拉力，满足不同停靠场景的固定需求。在结构强度校核层面，双壳体的壁厚设计为8mm，连接筋位的壁厚为6mm，采用玻璃钢材质生产时，可满足3级海况下的安全航行要求，壳体内部的预留空腔可填充发泡材料，进一步提升船体的抗沉性，即使单壳体出现破损，另一侧壳体与填充的发泡材料也能提供足够浮力，保证船体不会沉没。驾驶区的挡风玻璃安装位做了内嵌式卡槽设计，可直接卡入5mm厚的亚克力挡风板，安装缝隙可通过密封胶填充，保证驾驶区的防水性能，挡风玻璃的倾斜角度设计为15度，可有效减少高速航行时的风阻，同时避免挡风玻璃产生反光影响驾驶视线。
