PVC百叶窗可打印替换卡扣连接件

　　在民用及商用建筑的通风遮阳构件领域，PVC百叶窗凭借轻量化、耐候性佳、成本可控的优势，被大量应用于外墙通风口、设备机房散热口、室内隔断遮阳区域，这类构件在长期使用过程中，连接叶片与调节拉杆的塑料卡扣属于高频受力易损件，一旦出现断裂、卡扣失效的问题，往往会导致单段叶片无法随调节机构同步偏转，出现百叶开合卡滞、闭合不严漏风漏光的问题，而原厂备件往往需要整组采购，维修成本高且等待周期长，针对这类维修场景设计的可打印替换备件，恰好能填补零散维修的配件缺口。

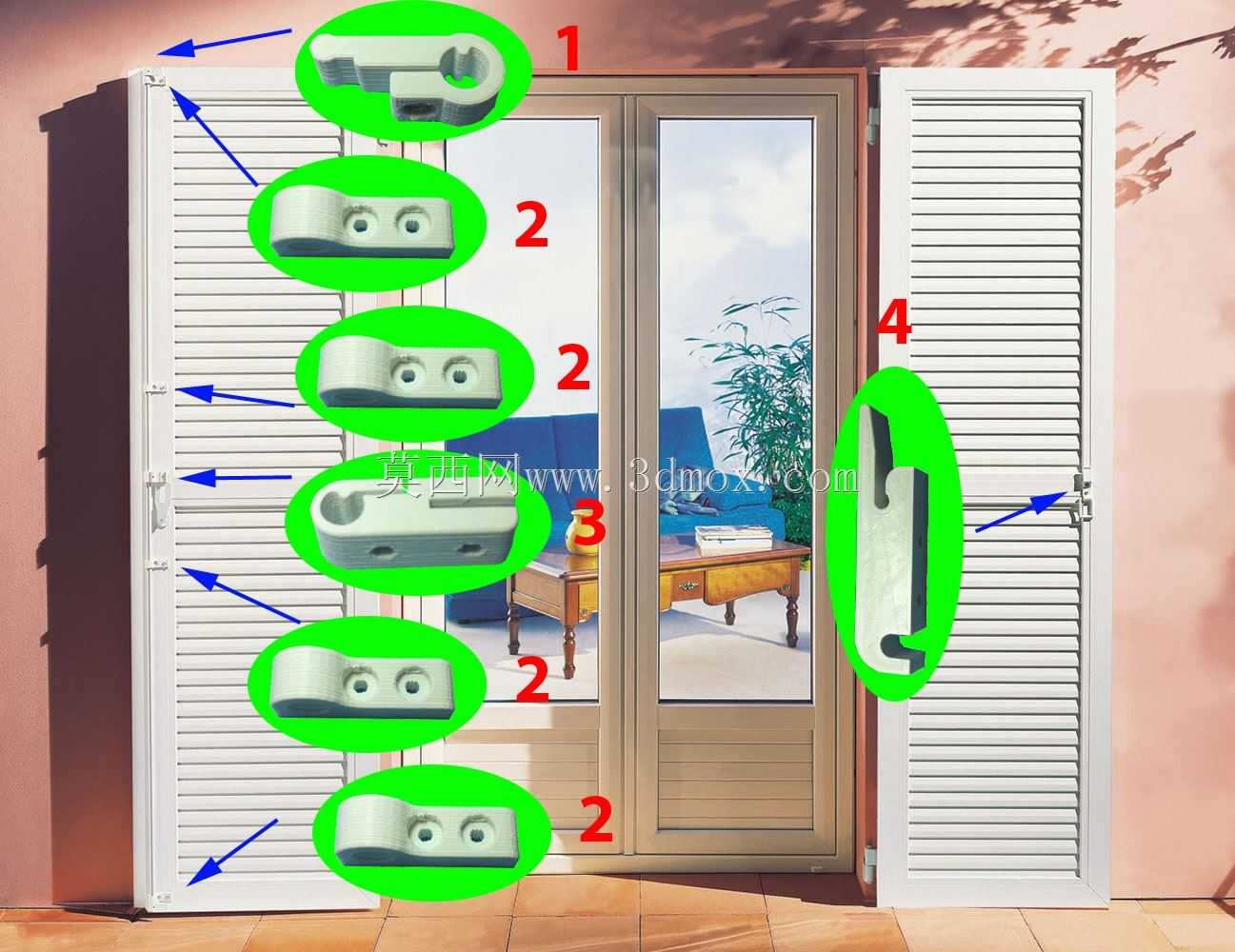

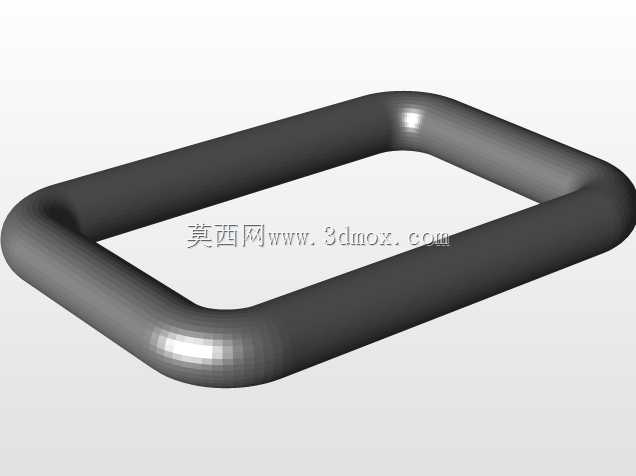

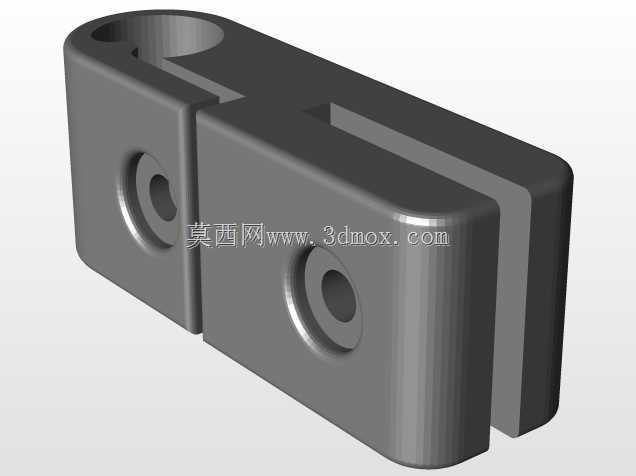

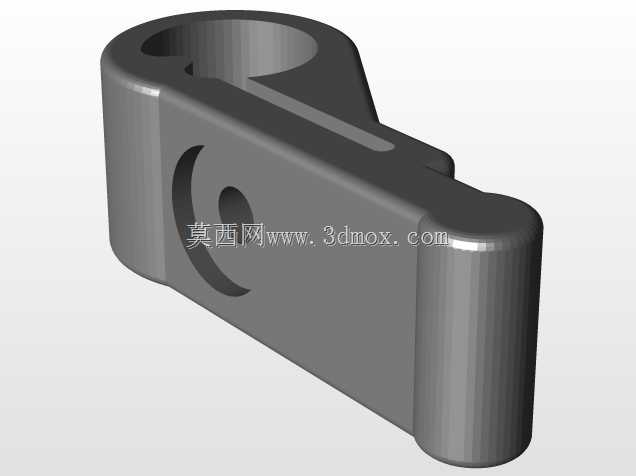

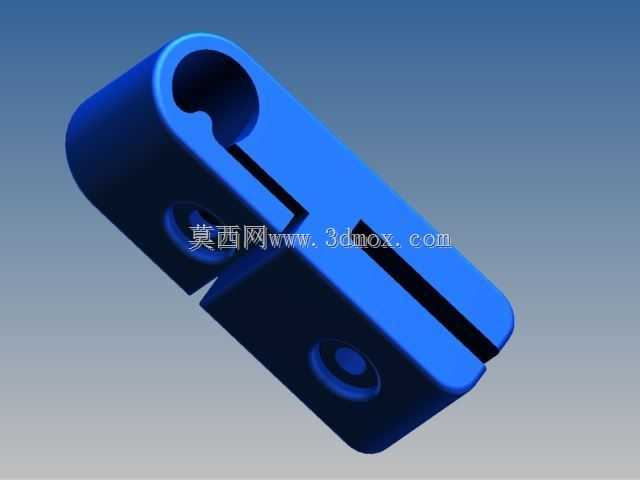

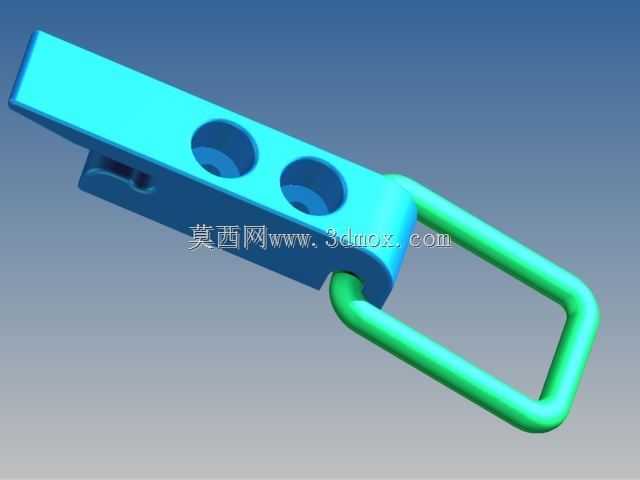

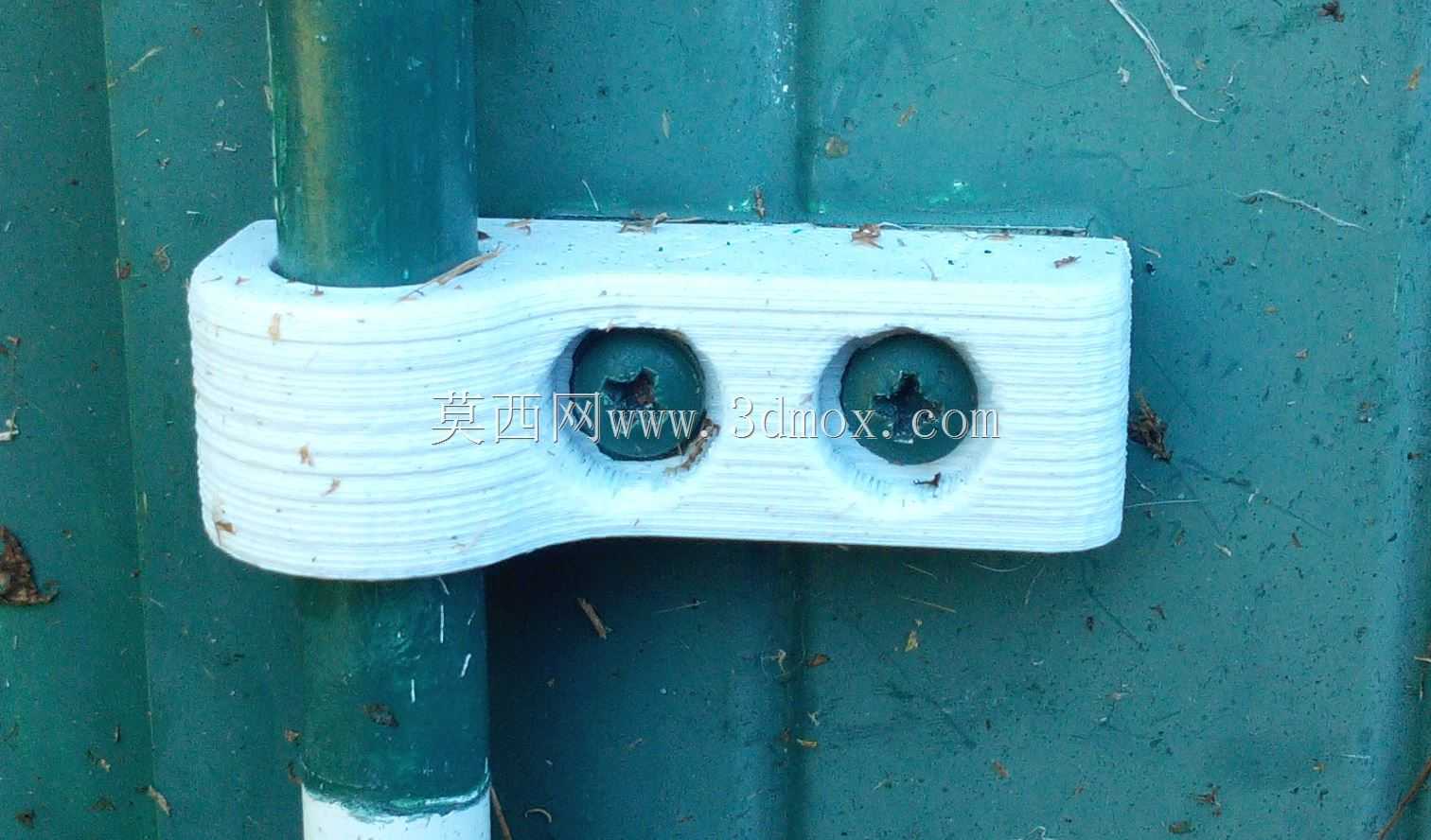

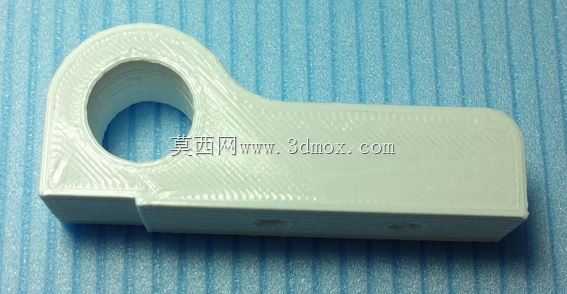

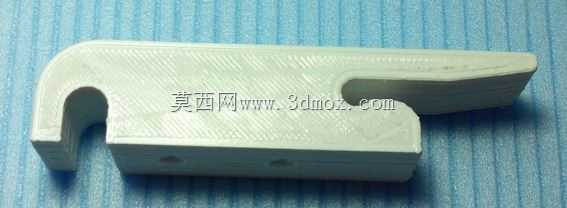

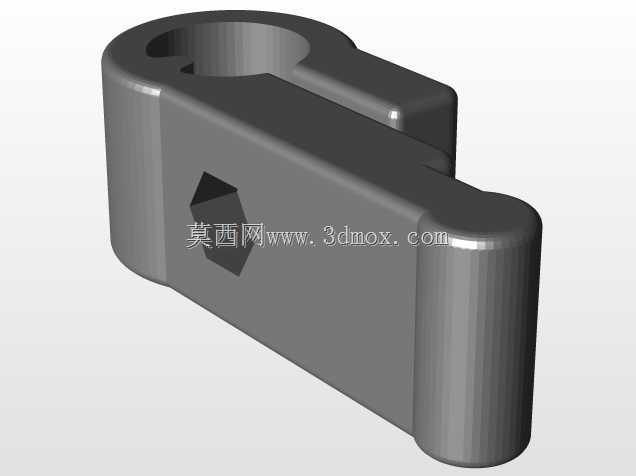

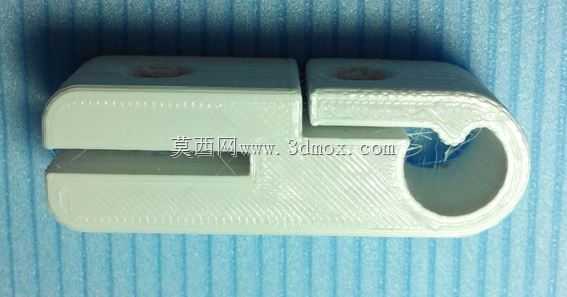

　　这款连接件的整体结构采用长条状主体搭配一体式挂环的构型，主体部分设置两个同轴沉头安装孔，用于通过自攻螺丝将卡扣固定在百叶窗叶片的侧边预设安装位上，孔位的沉头深度经过适配，能够保证螺丝安装后端面不突出于零件表面，避免叶片转动过程中与窗框或相邻叶片产生运动干涉。主体靠近挂环的一端设置有铰接卡槽结构，能够与百叶窗的调节拉杆形成可靠的铰接配合，当调节拉杆上下位移时，能够带动卡扣及固定的叶片绕叶片两端的转轴偏转，实现百叶开合角度的调节。挂环部分采用圆角过渡的矩形闭环结构，环体的截面直径经过强度校核，既能够承受日常调节过程中的拉拽载荷，也不会因为截面过粗导致与拉杆的配合间隙过小出现卡滞。

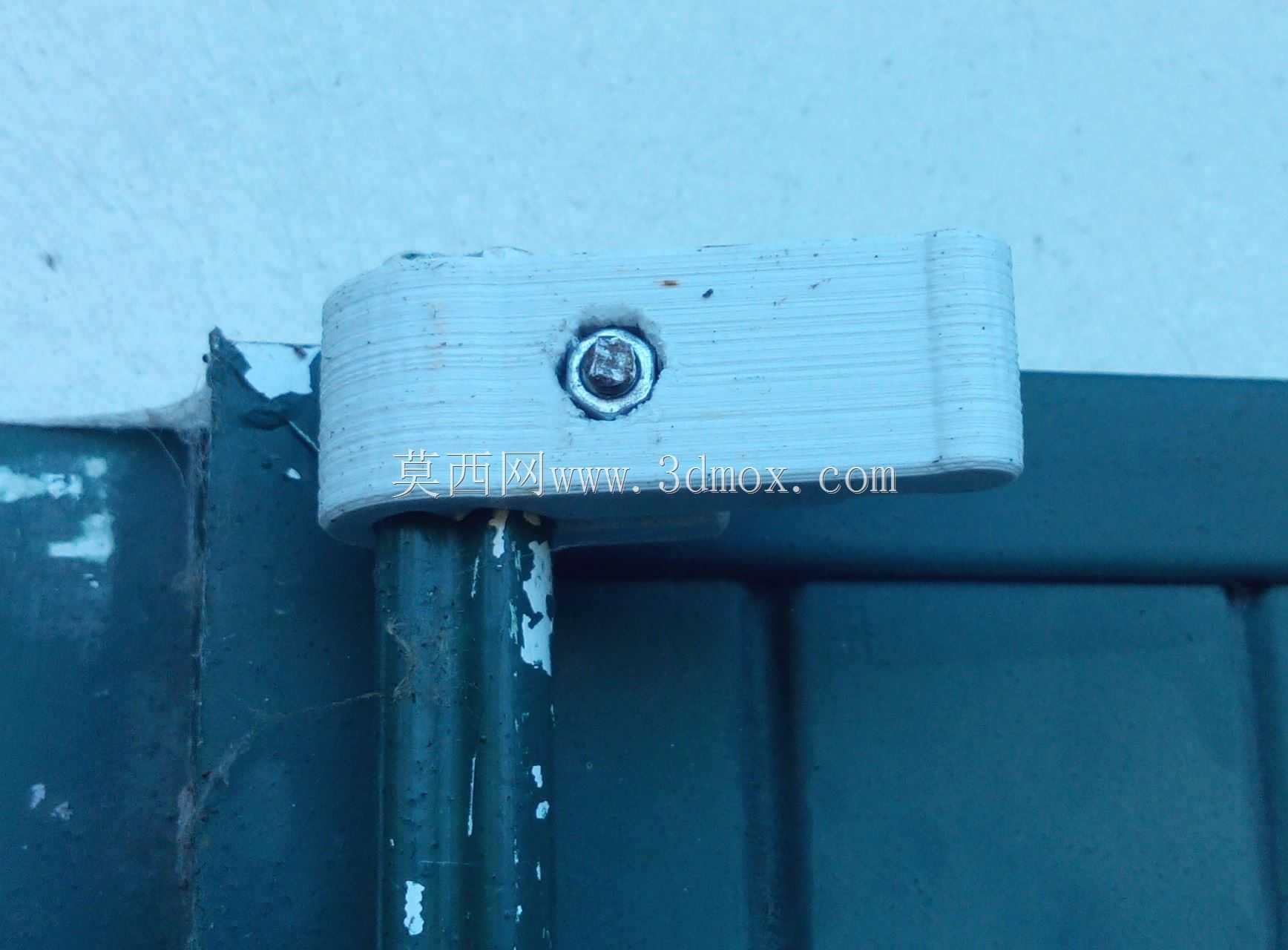

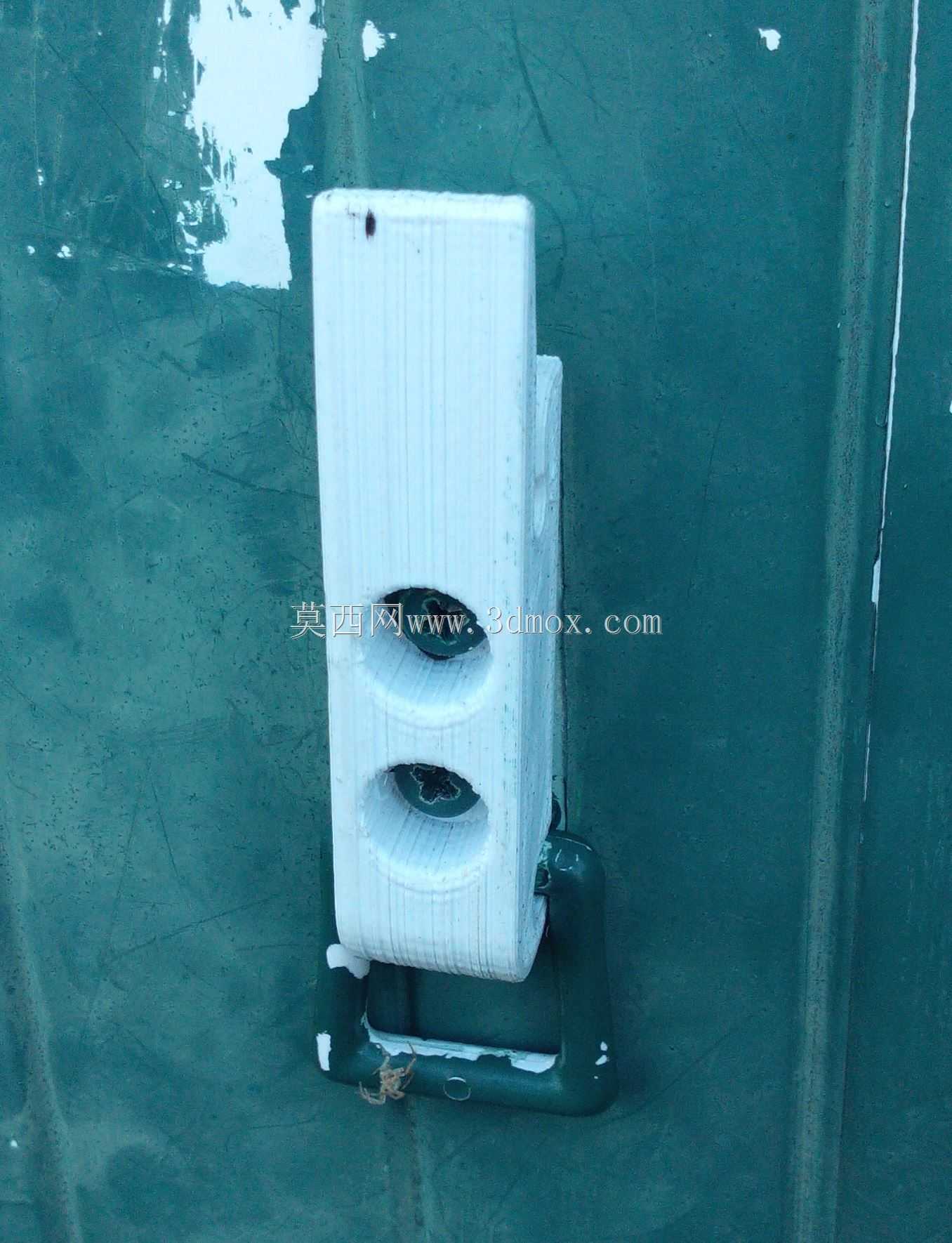

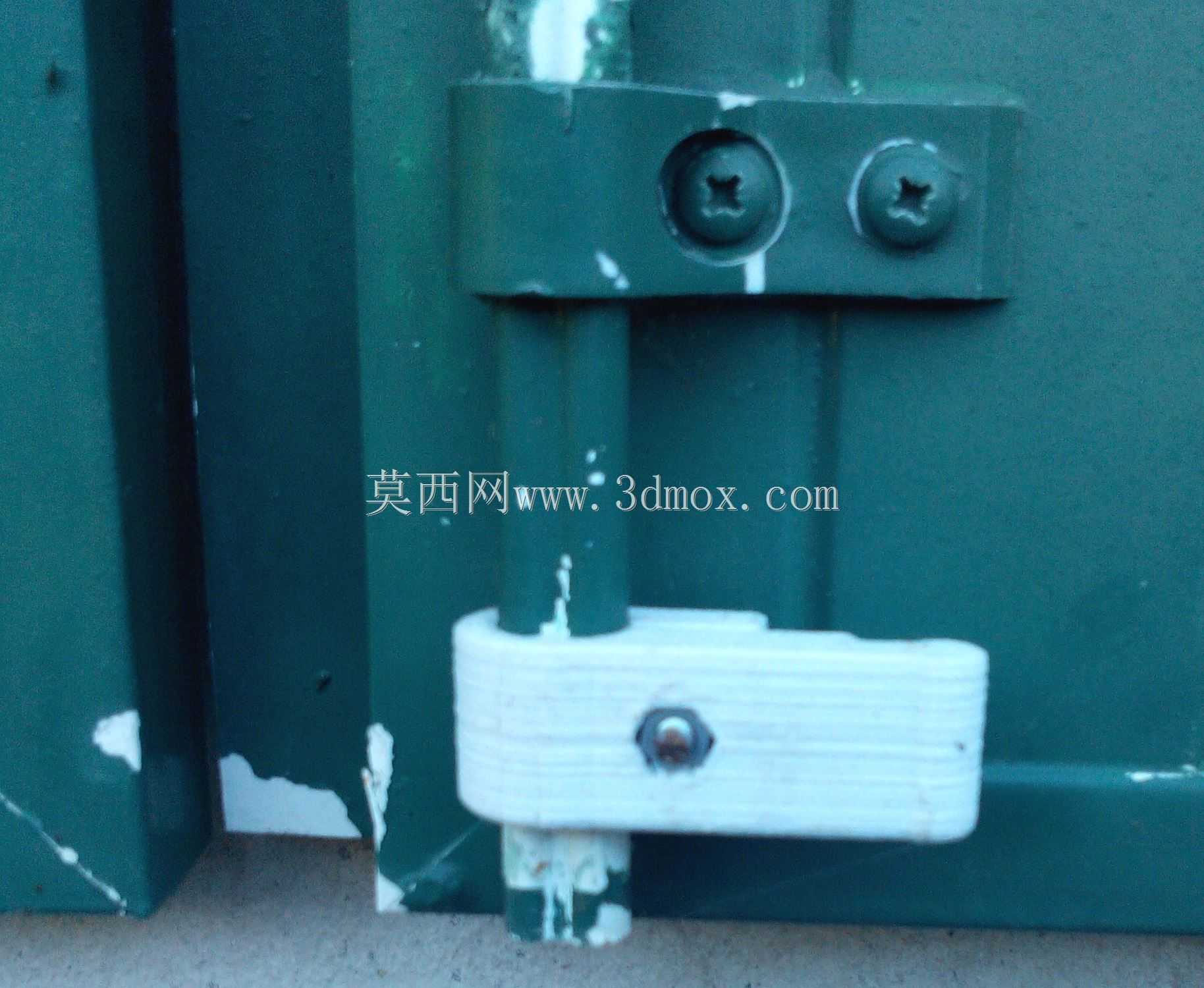

　　从安装边界来看，零件主体的宽度与常规PVC百叶窗叶片侧边的安装槽宽度完全适配，安装后主体与叶片表面贴合紧密，不会出现突出的棱边，两个安装孔的中心距匹配市面上主流FPEE系列PVC百叶窗的原厂孔位，维修替换时不需要对原有叶片进行二次钻孔加工，只需要将损坏的原卡扣残件清理干净，对准孔位锁紧两颗自攻螺丝即可完成安装，整个替换过程不需要复杂的专用工具，普通物业维修人员甚至住户自行就能完成操作。挂环的内圈尺寸适配直径4mm的标准调节拉杆，安装时只需要将拉杆卡入挂环内即可，不需要额外的紧固件，拆装维护十分便捷。

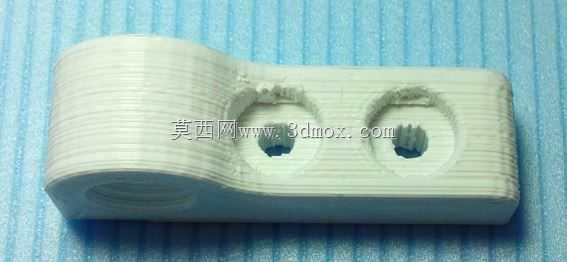

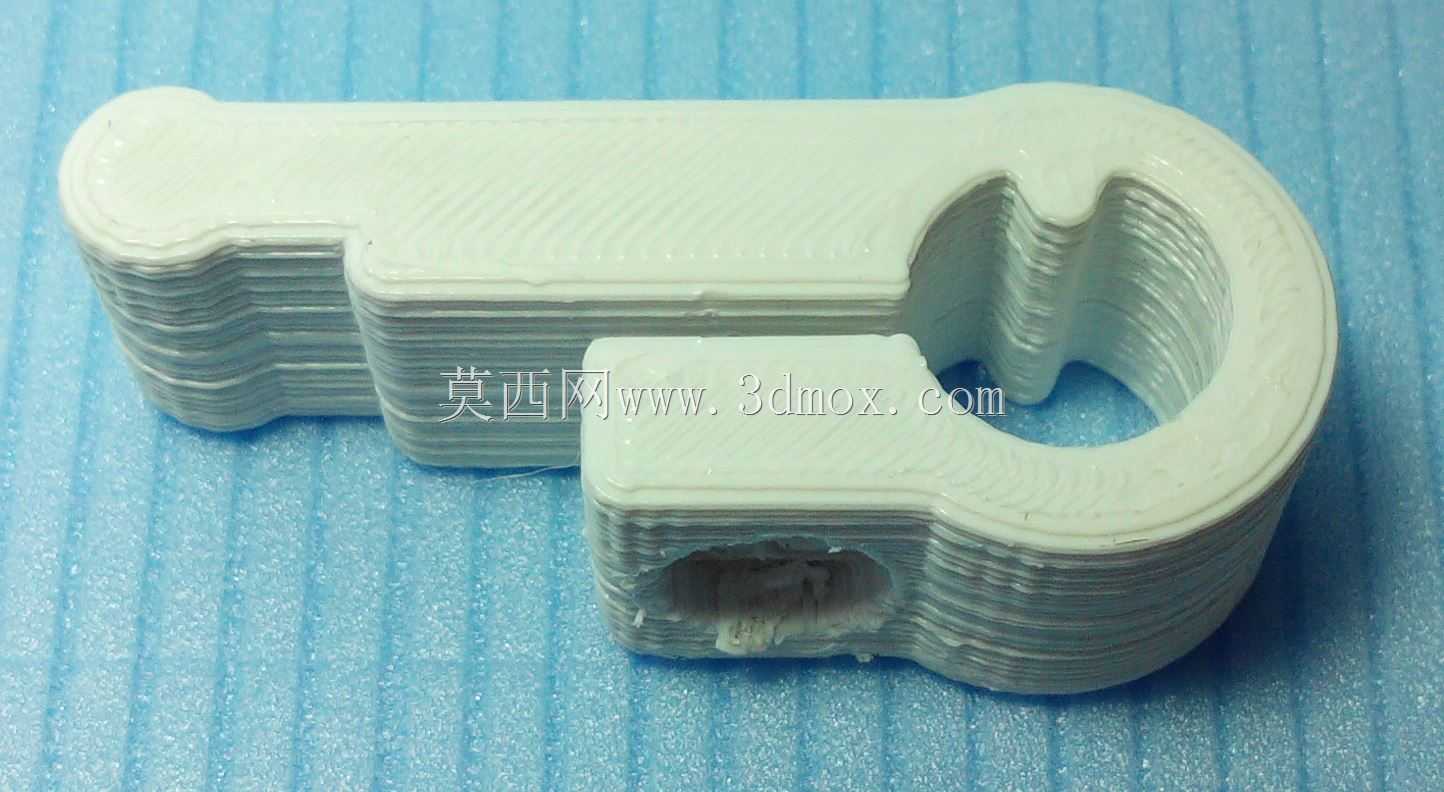

　　设计过程中充分考虑了3D打印的工艺特性，所有棱边都设置了R0.5以上的圆角，避免打印过程中出现应力集中导致的层间开裂，整个零件没有大于45度的悬空结构，打印时不需要添加额外的支撑结构，既能够减少打印材料的消耗，也能够避免去除支撑后留下的表面瑕疵影响装配精度。零件的壁厚统一设置为2mm，对于家用级FDM打印机来说，这个壁厚既能够保证打印完成后的结构强度，承受日常使用中的拉拽、扭转载荷，也不会因为壁厚过厚导致打印时间过长、材料浪费。铰接部位的配合间隙预留了0.2mm的打印公差余量，即使是打印精度稍差的入门级设备，也能够保证铰接部位转动灵活，不会出现过盈卡滞的问题。

　　从实际使用场景出发，这类替换备件主要面向存量百叶窗的维修场景，很多使用年限超过5年的PVC百叶窗，整体框架和叶片都没有出现老化损坏的问题，仅仅是连接卡扣因为长期受力、紫外线照射出现脆断，整窗更换的成本是更换单个卡扣的数十倍，使用这类可打印的替换备件，能够以极低的成本修复百叶窗的调节功能，延长整窗的使用寿命。在打印材料的选择上，日常室内使用的场景可以选用常规的PLA材料，成本低打印难度小，如果是用于外墙通风口的百叶窗，长期暴露在日晒雨淋的环境下，可以选用PETG或者ASA材料，具备更好的耐候性和抗紫外线能力，能够达到和原厂PVC配件接近的使用寿命。

　　结构细节上，主体与挂环的连接位置做了加厚的圆弧过渡处理，这个位置是整个零件受力最集中的部位，日常调节拉杆的拉力全部作用在这个连接位置，加厚处理后能够有效避免长期受力出现的断裂问题。主体背面设置了两道浅定位筋，安装时能够卡入叶片侧边的定位槽内，不需要反复调整位置就能对准安装孔，降低安装的对位难度，同时定位筋也能够增加零件与叶片之间的摩擦力，避免螺丝锁紧后零件出现转动移位，保证长期使用过程中卡扣的位置精度，不会因为移位导致叶片偏转角度不一致、闭合不严的问题。
