简易煤气燃烧器管道结构设计

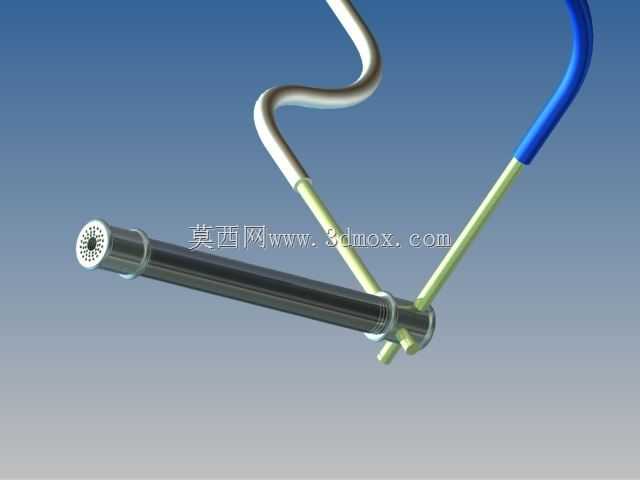

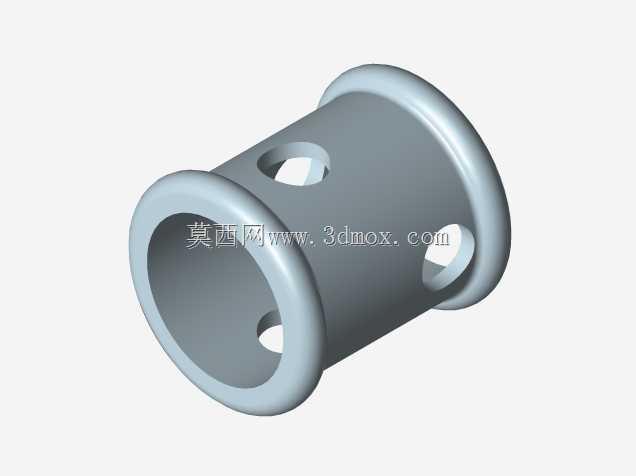

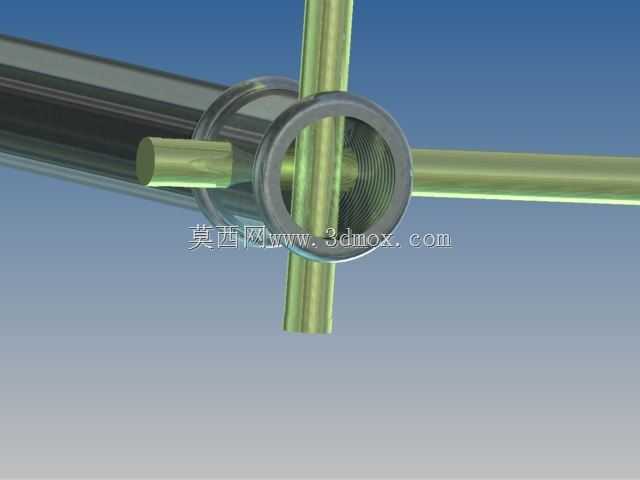

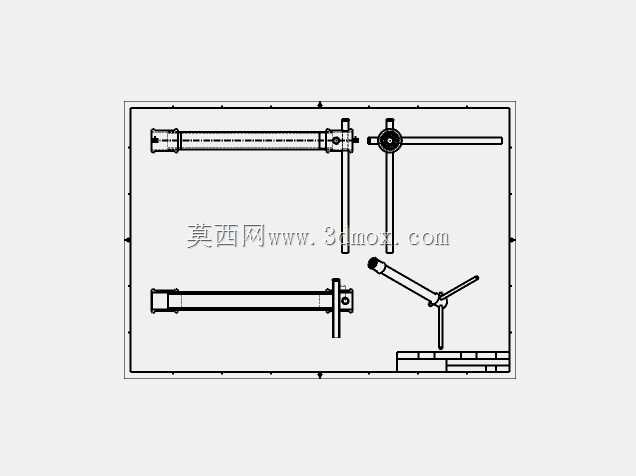

　　这款简易煤气燃烧器的结构设计完全围绕小型加热场景的实用需求搭建，核心采用标准管道元件作为主体承载结构，没有冗余的复杂构件，适配小型铁匠炉、工件局部加热、简易热处理工位这类对燃烧装置可靠性要求高、维护成本要求低的应用场景。从结构组成来看，主体采用通径匹配的标准管道作为燃气主通路，垂直交叉布置的两根带小孔管道分别承担燃气喷射与空气引射的功能，交叉位置设置带内螺纹的环形连接构件，既实现多根管道的同轴定位固定，也可通过螺纹结构直接对接外部燃气供给管路，无需额外加工定制连接法兰，大幅降低现场安装的适配难度。

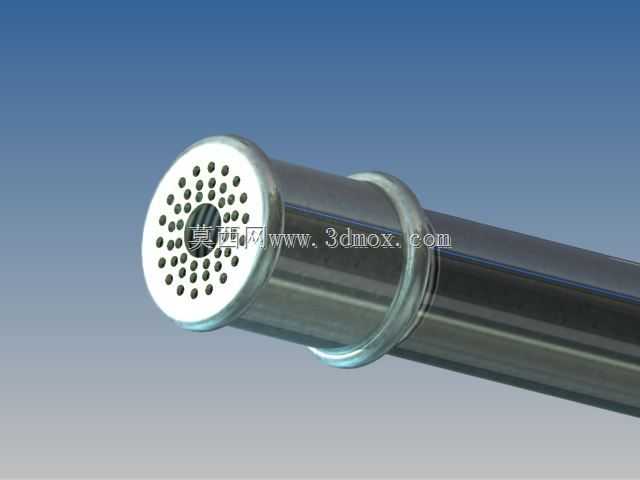

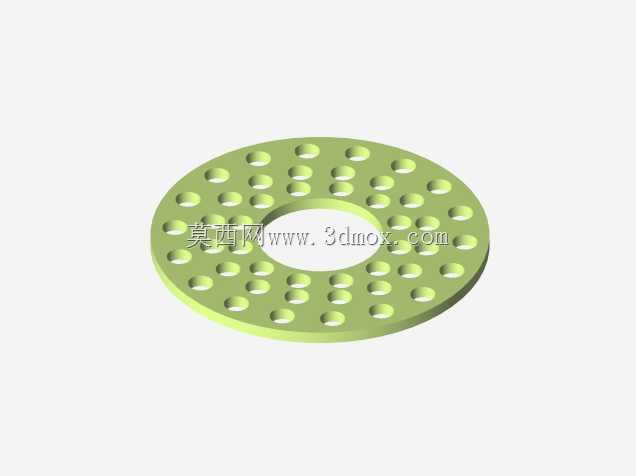

　　在功能设计逻辑上，该结构没有配置复杂的电子点火与比例调节组件，完全依靠管道小孔的孔径、排布角度实现燃气与空气的自然预混：燃气从主管道进入后，通过垂直支管上的径向小孔向外喷射，利用喷射产生的负压卷吸周边空气进入混合腔，混合后的可燃气体从端部出口流出燃烧，针对有限排气速度的工况，这种开放式的混合结构不会出现回火、脱火等常见燃烧故障，实际使用中供气压力维持在1bar区间即可稳定燃烧，适配多数车间低压燃气管网的供气条件。

　　安装边界方面，整套燃烧组件的所有管道均采用市面通用的标准管材规格，横向主管道的长度可根据加热炉腔的实际宽度裁切调整，垂直支管的伸出长度可根据火焰需要的喷射位置调整，交叉位置的环形固定件采用标准管螺纹规格，可直接与市面上常见的燃气开关、调压阀对接，不需要单独定制转接头。需要注意的是，该燃烧装置仅适用于通风条件良好的开放或半开放作业区域，未完全燃烧产生的一氧化碳可通过自然通风及时排出，不可在密闭空间内直接使用，也不适用于需要精确控温、气氛保护的高端热处理场景。

　　从结构可靠性角度来看，所有构件均为成熟的标准管道配件，没有易损的活动部件，长期高温工况下仅需定期清理小孔内的积碳即可维持正常工作，不存在精密部件受热失效的风险，交叉位置的连接结构采用螺纹锁紧加焊接辅助固定的方式，可承受长期高温下的热胀冷缩形变，不会出现管道松脱、燃气泄漏的问题。针对小型铁匠炉的作业特点，燃烧器的火焰长度可通过调整供气压力在一定范围内调节，压力升高时火焰喷射长度增加，可覆盖更大的工件加热区域，压力降低时火焰收拢集中，适合小工件的局部加热作业，完全满足小型锻打工位的加热需求，不需要额外配置复杂的火焰调节机构。
