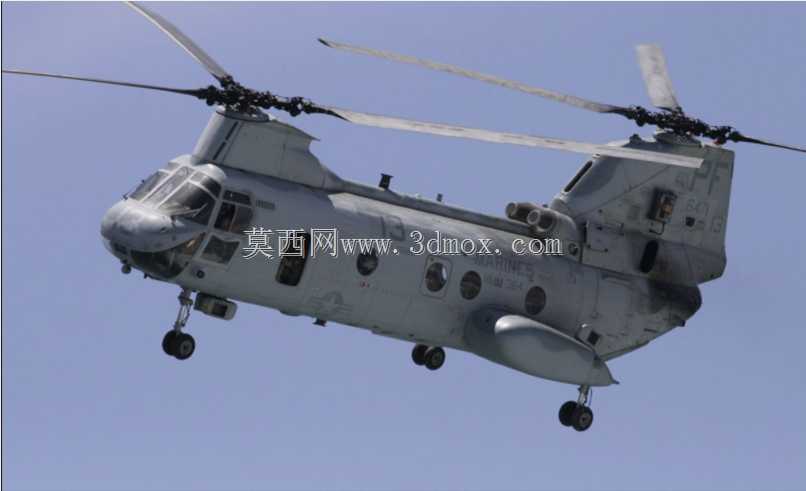

波音Vertol CH-46海上骑士运输直升机

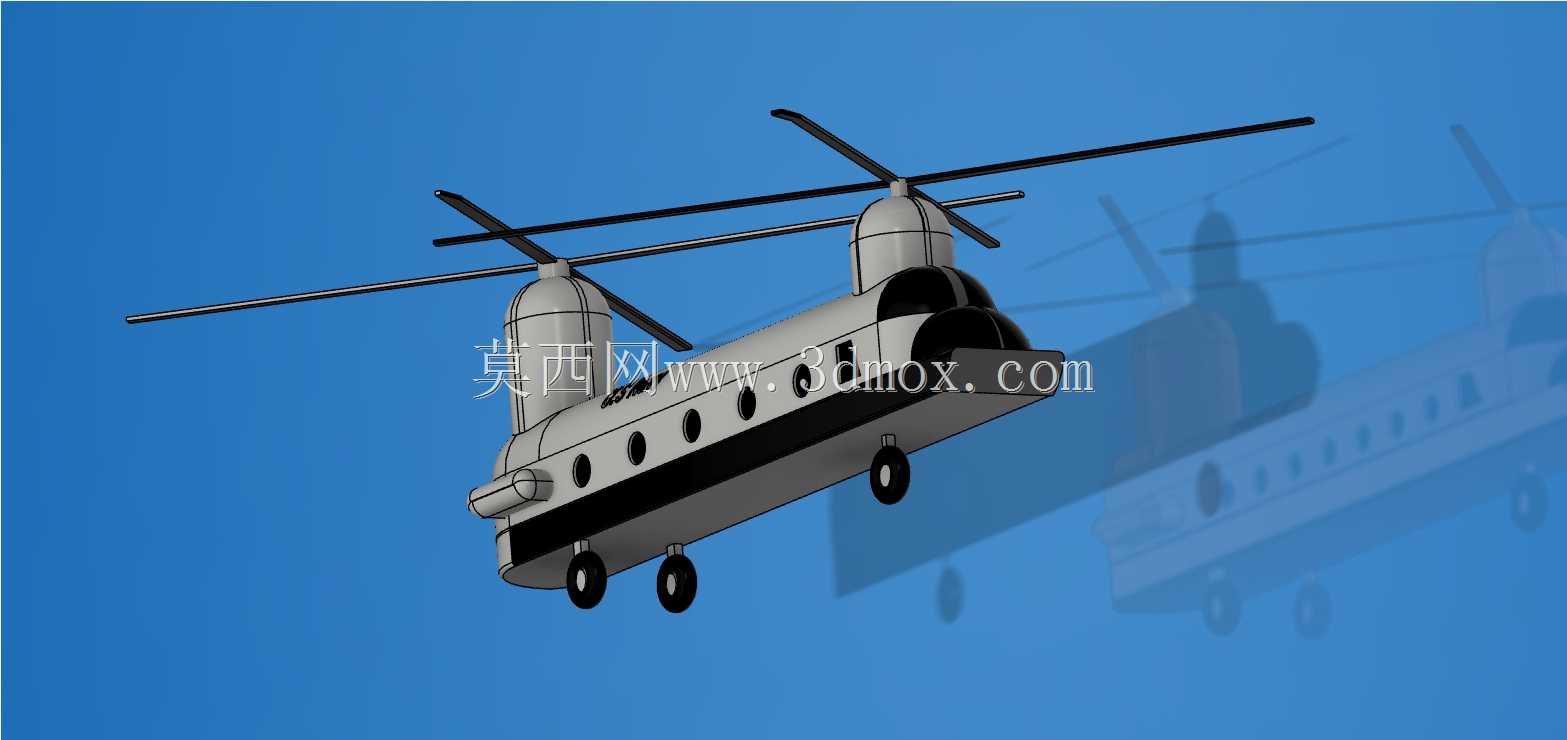

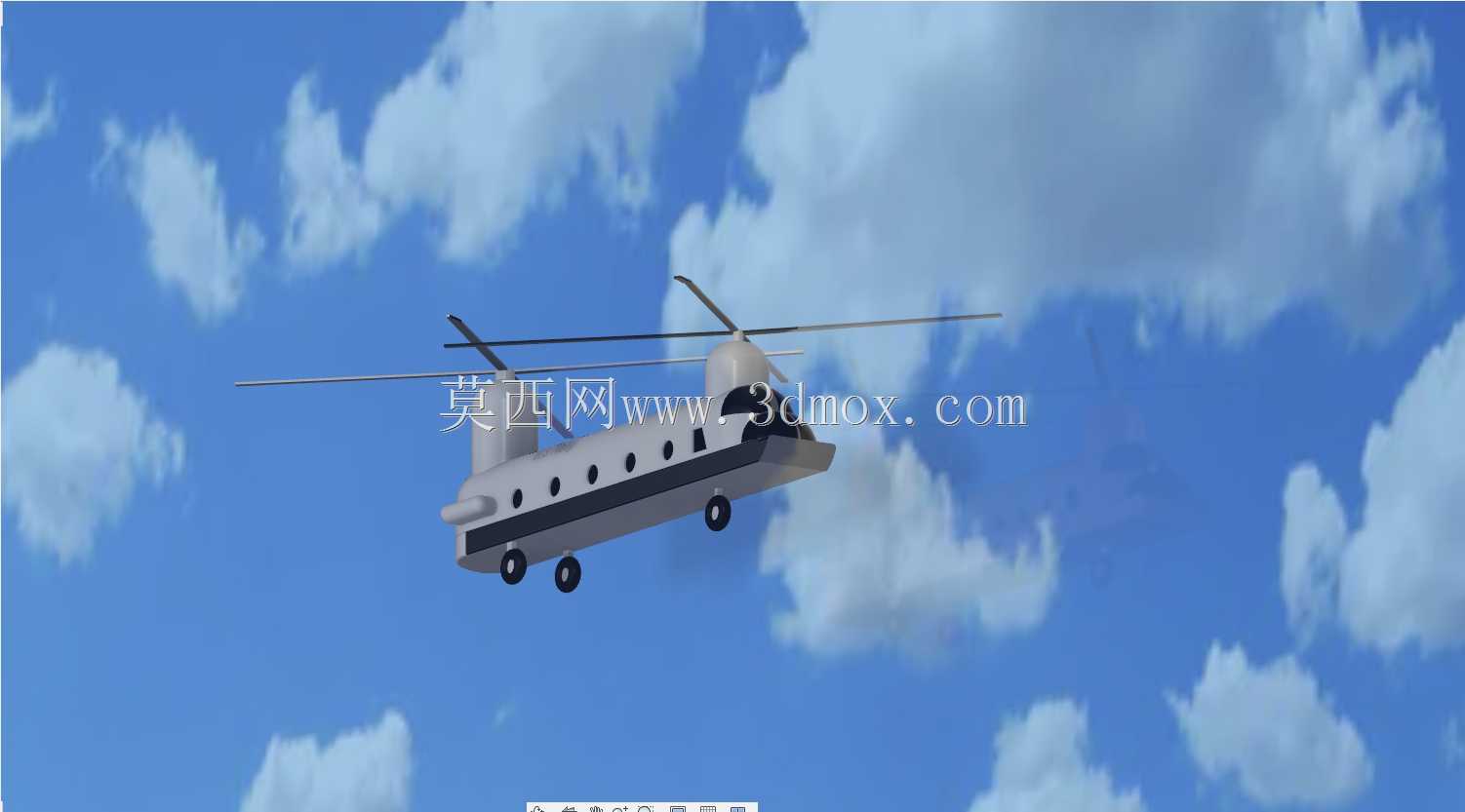

这款纵列式双旋翼运输直升机的三维结构还原，核心围绕其实际作业场景的功能需求展开设计。作为承担战术运输任务的旋翼载具，它的核心用途是在复杂地形、无正规起降场地的前沿区域完成人员投送、物资转运、装备吊运作业，相较于单旋翼带尾桨的直升机，纵列双旋翼布局省去了尾桨消耗的传动功率，全部动力输出都可用于主旋翼升力生成，在同等起飞重量下能获得更优的悬停稳定性与载重效率，尤其适合在舰面狭小起降平台、山地临时着陆点这类对姿态控制要求极高的场景作业。

从结构设计逻辑来看，前后旋翼塔座沿机身纵向布置，前旋翼塔位置靠近机头上方，后旋翼塔位于机身后段上部，两个旋翼的旋转平面在纵向保持足够安全间距，避免桨叶运动干涉，同时传动系统通过贯穿机身顶部的传动轴联动，两台涡轮轴发动机分别布置在后旋翼塔两侧的短舱内，单台动力输出即可维持两副旋翼的基本转速，即便单台发动机失效，剩余动力仍能支撑直升机完成应急迫降，这一冗余设计直接匹配了海上、野外作业的高可靠性要求。机身主体采用半硬壳式舱体结构，截面为近似圆角矩形，最大化利用内部舱容，舱内沿两侧布置折叠式乘员座椅，中部预留贯通式装载空间，可直接装载标准尺寸的货盘、轻型战术装备，机腹位置设置外挂吊钩安装点，结构承力点直接与机身主承力框连接，可吊运超出舱内容积的大型装备，吊运作业时纵列双旋翼的升力分布更均匀，不会出现单旋翼直升机外挂载荷时的重心偏移配平难题。

机身前部为驾驶舱区域，两名飞行员的座椅并列布置，风挡采用多块平板透明件设计，既保证前向、侧向的观察视野，也降低曲面透明件的制造与维护难度，机头下部预留了航电设备的安装接口，可根据任务需求加装导航、探测类设备。机身两侧设置滑动式舱门，舱门开启后可完全贴靠机身外侧，不会占用舱门周边空间，方便人员快速上下与小件物资装卸，尾部采用跳板式大尺寸舱门设计，放下后可直接作为装卸坡道，轮式装备、担架可直接通过坡道进出舱内，大幅提升装卸作业效率。起落架采用前三点式固定起落架设计，全部为双轮结构，起落架支柱配置大行程缓冲器，可吸收粗暴着陆时的冲击载荷，适配野外不平整场地、舰面摇摆状态下的着陆需求，固定起落架的设计省去了收放机构的重量与故障点，也降低了日常维护的工作量，完全匹配运输类直升机高频次、高强度的作业特性。

从外形尺寸与安装边界来看，整机纵向长度控制适配常规两栖作战舰艇的机库容纳尺寸，旋翼转动时的总高度满足舰面机库的净空要求，机身两侧的发动机短舱外凸尺寸不超过旋翼旋转直径范围，避免在舰面调度、机库停放时与周边设施发生刮碰。旋翼桨叶采用可折叠设计，折叠后整机横向宽度大幅缩小，进一步压缩停放占用空间，适配舰上有限的停放与调度空间。机身下部的机身两侧设置有浮筒结构安装点，紧急水上迫降时可提供足够浮力，保证机身不会快速沉没，为人员逃生预留时间。

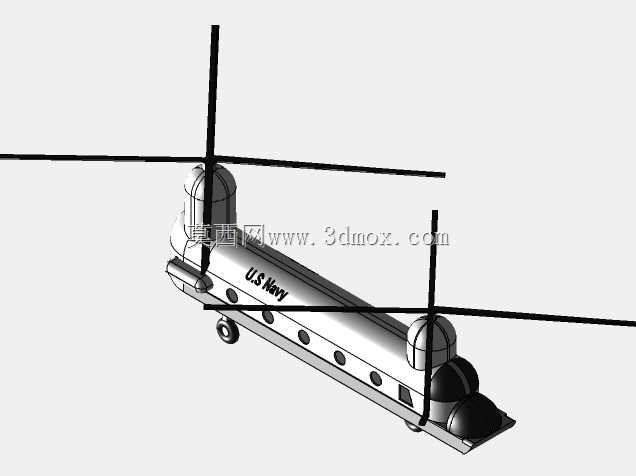

在建模过程中，结构分件完全按照实际制造的工艺拆分逻辑处理，机身蒙皮的分块、口盖位置、维护口的开设位置都与实际维护需求对应，日常维护需要频繁开启的口盖区域都做了独立的结构分件，可单独拆分展示内部的管路、线路布置逻辑；旋翼系统的桨毂结构、倾斜器组件、传动拉杆都做了等比例还原，可直观展示总距、周期变距的操纵传递路径，方便结构设计人员理解纵列双旋翼的操纵原理，也可作为旋翼类飞行器结构教学、方案论证的参考模型。不同结构件的连接位置都还原了实际的连接方式，承力框与蒙皮的连接、起落架与机身框的连接、吊钩与承力结构的连接都做了对应结构的体现，没有做简化的一体化处理，能准确反映各部件的受力传递路径，为后续的有限元分析、结构改装设计提供准确的三维数模基础。
