90度方形铝管直角连接固定件

　　在工业铝型材框架搭建、模块化设备机架组装、轻型输送线侧边防护栏安装、非标自动化设备外围护结构拼接这类场景里，两根截面20mm的方形铝管做90度垂直拼接是非常高频的结构需求，传统拼接方式要么采用焊接，需要现场做表面处理，后期拆装调整难度极大，要么采用外置角码，不仅突出型材表面影响外观，还容易在设备搬运、人员触碰时出现勾挂风险，这款直角连接固定件就是针对这类痛点设计的内嵌式连接结构。

　　从实际安装逻辑来看，该连接件采用内嵌式安装思路，整体外形匹配20mm方形铝管的内孔尺寸，两个互相垂直的连接端分别插入两根待对接铝管的端部内腔，不需要在铝管外表面额外加装突出的连接构件，安装完成后连接部位与铝管外表面齐平，既保证了框架整体的外观一致性，也能避免外置连接件带来的积尘、勾挂问题，适合用在对外观整洁度有要求的设备外框架、洁净车间内的轻型工作台架搭建场景。

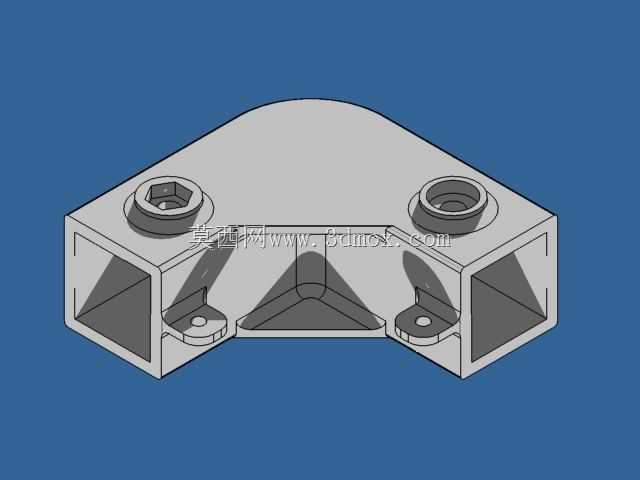

　　结构功能设计上，连接件的转角位置做了圆弧过渡的加强筋结构，在不额外增加整体壁厚的前提下，提升了直角部位的抗扭、抗弯折载荷能力，避免铝管框架受侧向冲击时连接部位出现应力断裂。两个连接端的顶面分别设置了锁紧结构，其中一端为内六角锁紧螺钉位，安装时将连接件插入铝管内腔后，拧紧内六角螺钉即可让锁紧机构在铝管内腔胀紧，实现单根铝管与连接件的预固定；另一端设置了带定位凸台的锁紧位，配合对应的锁紧件完成第二根铝管的固定，两个锁紧点的位置都避开了转角加强筋区域，不会对结构强度造成削弱。同时在两个连接端的下侧还设置了带安装孔的定位耳片，安装时可以通过小孔穿入定位销，与铝管内壁预制的定位孔配合，防止连接件在铝管内腔出现轴向窜动，进一步提升连接后的整体刚性，避免框架长期使用后出现连接松动、框架歪斜的问题。

　　安装边界方面，该连接件适配的方形铝管外截面尺寸为20mm*20mm，要求铝管的内孔尺寸与连接件的插入端外形公差控制在0.1mm以内，保证插入后不会出现明显旷量；锁紧螺钉采用标准内六角规格，安装时不需要特殊定制工具，使用常规内六角扳手即可完成锁紧操作；连接件整体的转角外圆弧半径与铝管拼接后的内角间隙匹配，安装后不会在转角内侧出现明显的缝隙，减少框架拼接后的卫生死角，适合食品包装设备、实验室检测设备这类对卫生清洁有要求的设备框架搭建场景。

　　从实际使用场景的适配性来看，这种内嵌式直角连接件除了常规的设备框架搭建，还可以用在工业铝型材制作的物料周转车转角连接、车间工位器具的直角拼接、3D打印机框架的轻量化搭建等场景，相比传统的外置角码连接，整体结构更紧凑，连接后的框架外表面没有突出的螺栓头或者角码边缘，在做表面喷塑、阳极氧化处理时不需要对连接部位做额外的遮蔽处理，能有效提升框架制作的整体效率。同时因为连接件完全内嵌在铝管内腔，连接部位的受力点分布在铝管的整个内壁截面，相比外置角码仅靠铝管表面的螺栓孔受力，载荷分布更均匀，能承受更大的垂直方向载荷，避免长期承重后铝管表面的螺栓孔出现变形、滑牙问题。

　　设计过程中针对铝管连接的常见失效点做了对应优化，比如在连接件的插入端外壁做了细微的防滑纹路，当锁紧机构胀紧时，防滑纹路可以嵌入铝管内壁的轻微氧化层，增加接触摩擦力，防止受震动后连接件与铝管之间出现相对滑动；转角位置的内部加强筋采用等壁厚设计，避免注塑或者3D打印制作时出现壁厚不均导致的缩痕、应力集中问题，不管是采用工程塑料3D打印制作小批量样件，还是开模采用压铸工艺批量生产，都能保证结构强度的一致性。两个连接端的端面做了微小的倒角处理，安装时可以快速对准铝管内孔插入，不需要反复调整对位，降低现场安装的操作难度，提升框架组装的作业效率。
