惠普620商用笔记本电脑外观结构建模

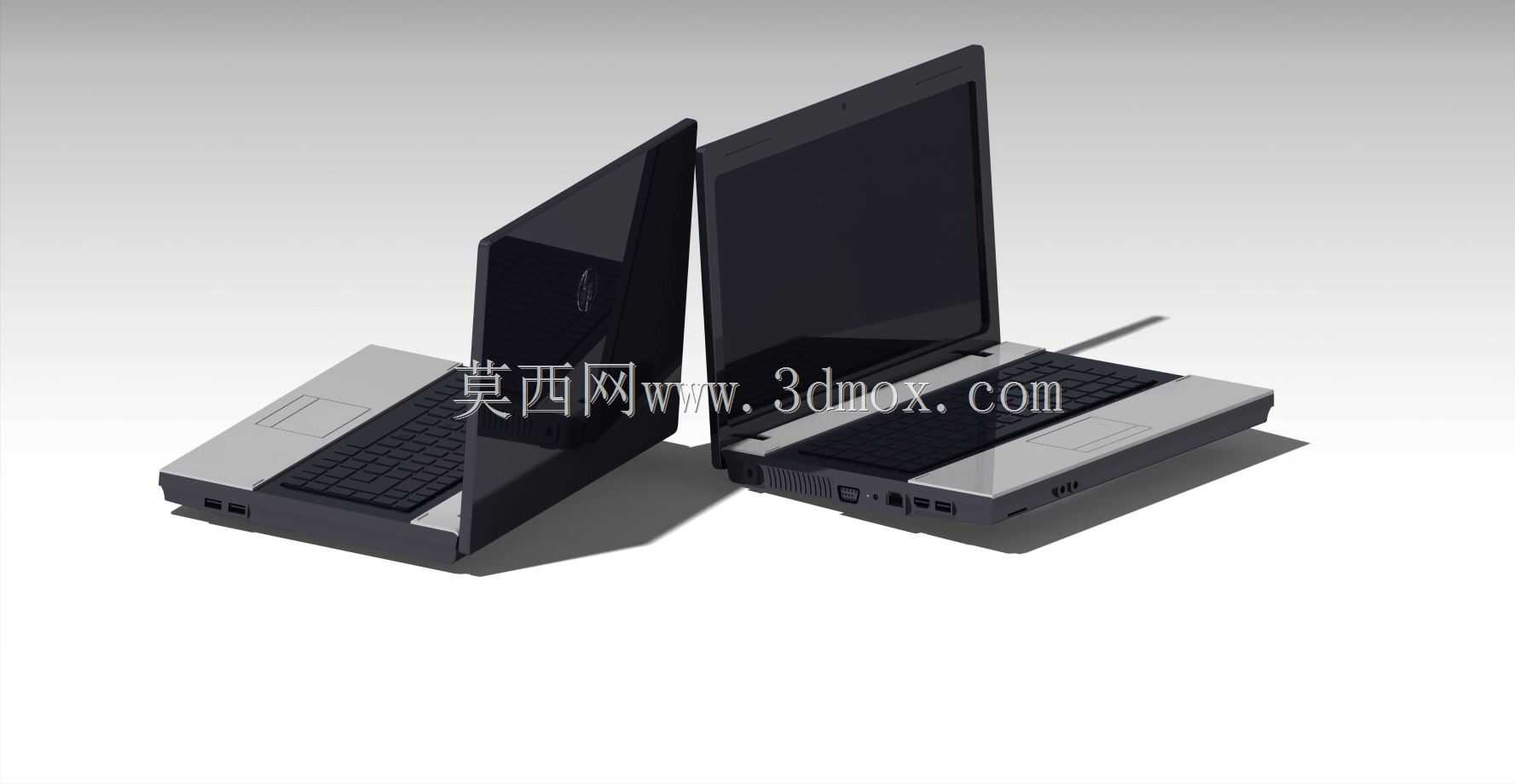

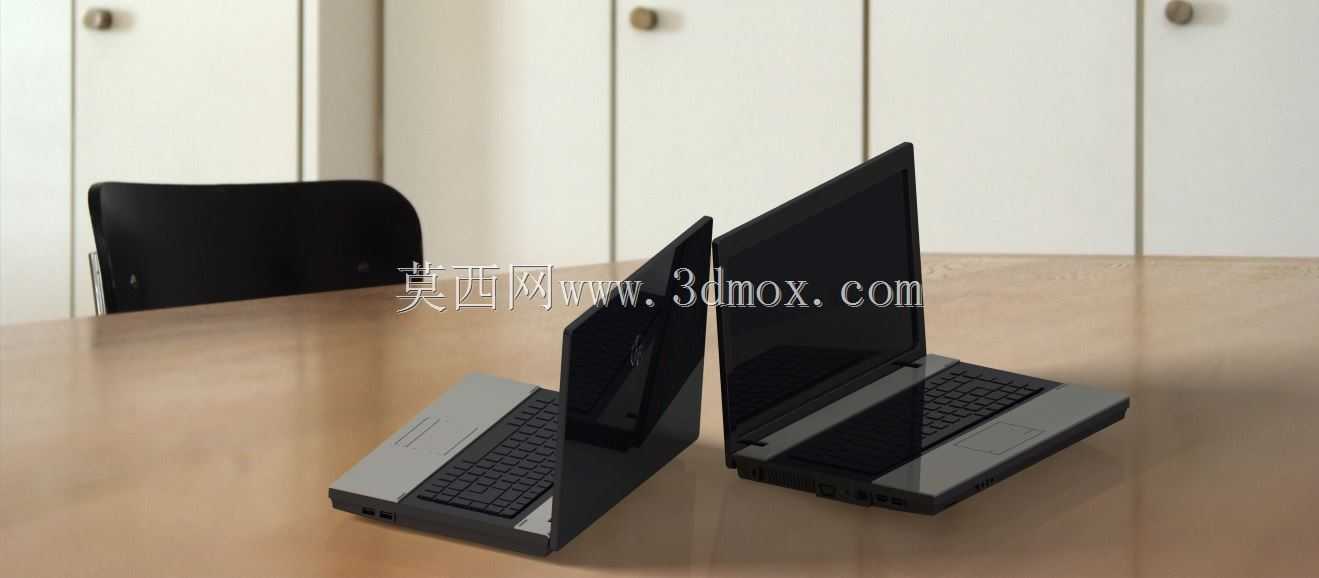

　　在消费电子结构设计领域，笔记本电脑的三维建模是新人快速掌握消费类产品装配逻辑、曲面处理、公差配合的典型练习载体，本次呈现的HP 620笔记本三维模型，完整还原了该款经典商用本的整机结构与外观细节，可作为同类产品设计的参考基准。从实际应用场景来看，这类14英寸商用笔记本的三维模型，可用于消费电子外观方案评审阶段的结构验证、周边配件（如笔记本内胆包、散热支架、专用贴膜、端口防尘塞）的适配设计，也可作为教学场景中消费电子结构设计课程的实操案例，帮助初学者理解便携电子设备的空间堆叠逻辑。

　　从设备实际用途维度拆解，该款定位入门商用的笔记本，核心面向日常办公、文档处理、基础影音娱乐场景，其结构设计完全服务于便携性、基础防护性与成本控制的平衡，建模过程中需要精准还原各部件的功能边界：屏幕开合角度的限位结构、键盘区域的下沉式布局、掌托位置的握持弧度、底壳的散热进风开孔位置、侧边端口的排布间距，都需要匹配实际产品的使用逻辑，比如机身左侧的VGA、RJ45、USB端口的间距，要满足常规尺寸插头同时插入不干涉的要求，这部分在建模时需要预留足够的安装与操作空间，不能仅做外观面的堆砌。

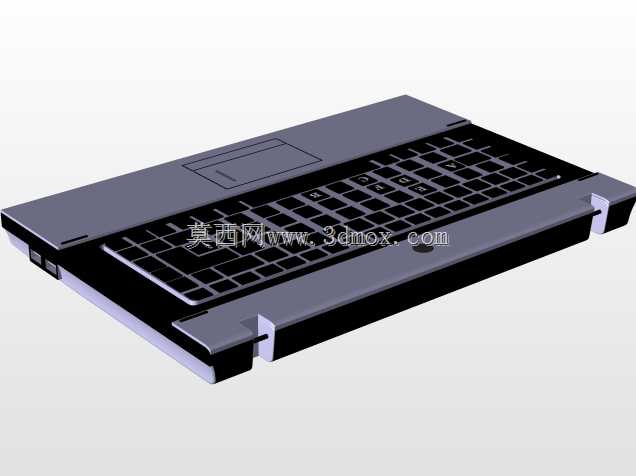

　　产品功能特性的还原是建模的核心要点，该款笔记本采用ABS工程塑料作为壳体主材，屏幕边框做了窄边收窄处理但保留了足够的屏幕防撞缓冲区，屏轴采用两段式阻尼结构，建模时需要还原屏轴的转动副约束，模拟开合过程中屏线的走线空间，避免出现转动干涉；键盘区域采用全尺寸布局，方向键为半高设计，建模时每个键帽的弧度、键程预留空间、键盘底板的支撑筋位都做了对应还原，掌托位置的触控板与左右按键的落差、触控板边缘的倒角处理，都匹配实际产品的触感设计；底壳的可拆卸盖板对应内存、硬盘的升级仓位，建模时还原了盖板的卡扣结构与螺丝固定位，可模拟拆机升级的装配流程。

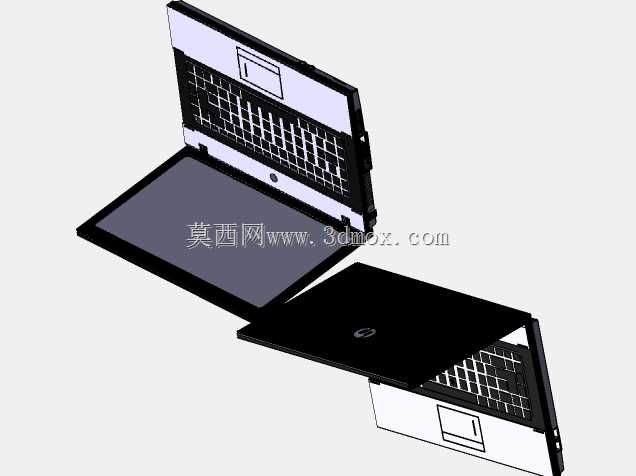

　　设计思路层面，该款产品的建模遵循自顶向下的消费电子设计逻辑，先确定整机的长宽高边界，再依次拆分A壳（屏幕后盖）、B壳（屏幕前框）、C壳（键盘掌托面）、D壳（底壳）四大核心壳体，再逐步装配内部的屏幕模组、键盘模组、主板占位、电池仓、硬盘仓位、散热模组占位，最后补充侧边端口、屏轴、脚垫、指示灯等细节结构。曲面处理上，整机边缘采用大R角过渡，避免锐边带来的握持不适感，同时兼顾塑料壳体注塑成型的脱模角度要求，所有外观面的拔模斜度控制在1-1.5度，既保证外观无明显脱模痕迹，也满足壳体生产的工艺要求。

　　外形尺寸与安装边界方面，该款笔记本整机闭合状态下的长宽高约为342mm229mm27mm，建模时严格按照实际产品的尺寸比例搭建，屏幕打开状态下，屏幕最大开合角度约为135度，此时整机的后方投影边界需要预留屏轴转动的避让空间，避免桌面放置时屏幕后端与桌面产生干涉；机身底部的四个橡胶脚垫高度为2mm，建模时还原了脚垫的凸起高度，保证底壳与放置面之间预留足够的进风空间，匹配底部进风、侧边出风的散热风道设计；侧边端口的突出量控制在壳体外5mm以内，所有端口的中心高度距离底壳放置面的高度统一为12mm，保证外接设备插拔时的操作空间，同时避免端口过低导致插头与桌面磕碰。

　　对于结构设计从业者而言，这类成熟量产产品的三维模型，最大的参考价值在于理解消费类电子产品如何在成本、功能、外观三者之间找到平衡，比如该款产品没有采用复杂的金属一体成型工艺，而是通过塑料壳体的筋位设计提升整机结构强度，在键盘下方、掌托内侧布置了纵横交错的加强筋，既控制了整机重量，也避免了按压掌托时出现的形变问题；屏轴位置的壳体做了局部加厚处理，抵消频繁开合带来的应力集中，提升整机的耐用性，这些细节都是商用笔记本设计中经过市场验证的成熟方案，可直接迁移到同定位的便携数码产品设计中。
