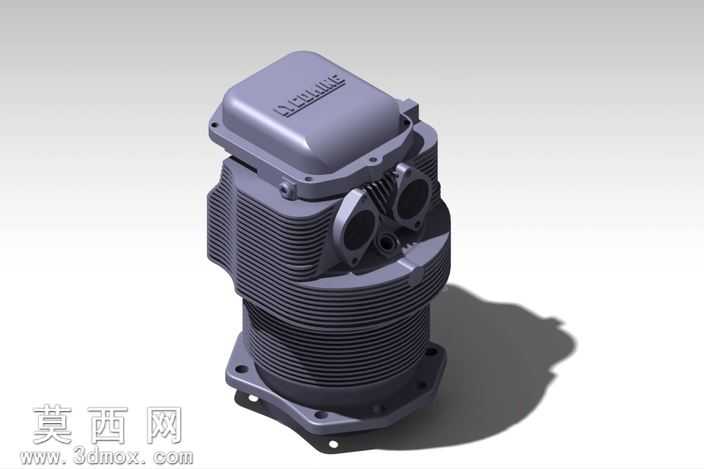

单缸风冷四冲程发动机缸体总成三维设计

本作品为单缸风冷式发动机缸体总成的三维参数化建模成果，建模过程严格遵循内燃机零部件的实际设计规范，以真实量产的小型四冲程发动机缸体结构为原型完成全细节还原。建模阶段首先通过草图绘制完成缸体底座的安装孔位定位、缸筒内径与外壁散热鳍片的轮廓基准，采用拉伸、阵列特征逐圈构建缸体外壁的环形散热鳍片，每一片鳍片的厚度、间距、倾斜角度都经过参数化约束，完全匹配风冷发动机的散热气流导向设计需求。针对缸头部分，先完成燃烧室的曲面构建设计，再通过布尔运算加工出进排气道的内部流道轮廓，精准还原进排气门口的座圈安装位、气门导管的装配孔位，同时完成缸头上盖的密封面、螺栓紧固孔、加强筋结构的细节建模，所有安装孔位的孔径、孔深、同轴度公差都按照机械设计标准进行参数约束，确保模型可直接用于后续的装配干涉检查与工程图导出。材质与渲染阶段，为缸体主体赋予铸铝材质，调整材质的粗糙度、金属度参数还原铸铝件的亚光金属质感，为散热鳍片的边缘添加细微的倒角处理避免渲染时出现锐利硬边的失真效果，场景中添加柔和的环境漫反射光与定向主光源，通过光线追踪渲染还原金属表面的自然反光与结构投影，清晰呈现缸体各部分的结构层次与细节特征。设计过程中重点考量了风冷发动机的散热需求与结构强度的平衡，在缸筒与缸头的衔接位置设计了加厚的加强筋结构，既保证缸体在高温高压工况下的结构刚性，又不会过度增加缸体的整体重量，散热鳍片的排布方向顺着发动机安装后的气流走向设计，可在设备运行时引导气流带走更多热量，提升发动机的持续工作稳定性。模型的所有特征均保留完整的参数化建模历史，可根据不同的排量设计需求快速调整缸径、行程、鳍片密度等核心参数，适配不同功率等级的小型通用动力设备设计需求。
