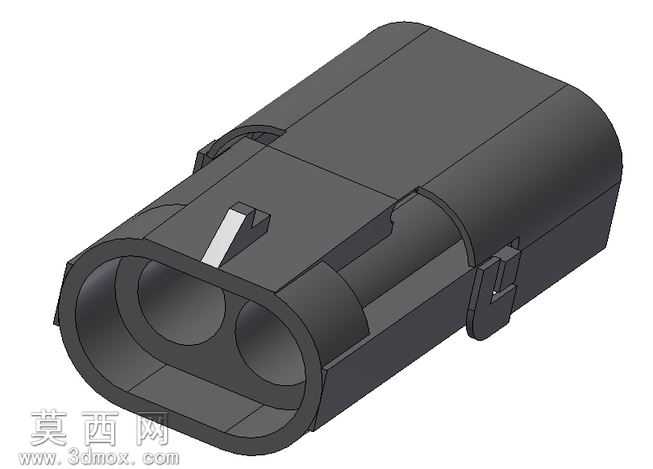

两芯公端防水汽车电连接器三维模型

本模型为两芯公端防水型汽车电连接器，建模阶段采用参数化特征建模思路完成整体结构搭建，首先以连接器的插接配合尺寸为核心基准，绘制主体外壳的截面轮廓，通过拉伸、拔模、倒圆角等基础特征构建出连接器的主体塑胶壳体外形，壳体外侧的锁止卡扣结构采用单独的草图基准绘制，通过扫掠、切除特征完成卡扣的弹性臂与锁止凸台结构，保证卡扣与母端连接器配合时的锁止行程与卡合量符合车用连接器的通用设计规范。插接端的双芯孔位采用同轴度约束完成定位，孔位内壁的密封槽结构通过环形切除特征实现，预留了密封圈的安装空间，可适配标准规格的橡胶防水圈，满足户外车用场景的防水防尘需求。壳体尾部的线束过孔处设计了阶梯式防拉脱结构，通过多段直径变化的柱面特征，配合线束护套可实现线束与连接器壳体的抗拉固定，避免车辆行驶过程中线束拉扯导致的端子松脱问题。材质渲染阶段，主体塑胶壳体赋予耐高低温的黑色尼龙材质，调整材质的粗糙度参数模拟注塑件的哑光表面质感，卡扣的弹性臂区域适当调整材质硬度参数，还原塑胶件的弹性视觉特征，插接端面的孔位内壁赋予轻微的脱模斜度质感，还原真实注塑零件的工艺细节。结构设计上充分考虑了连接器的装配逻辑，壳体的合模线位置设置在壳体侧面的中性面上，避免合模痕迹影响插接配合面的精度，外侧的防滑纹理采用阵列凸起特征实现，提升人工插拔操作时的摩擦力，整体模型的所有特征均保留可编辑参数，可根据实际端子规格调整孔位尺寸、卡扣行程、壳体长度等参数，适配不同线径的车用线束连接需求，建模过程中严格遵循车用连接器的设计公差要求，所有配合面预留了合理的装配间隙，保证模型可直接用于后续的结构验证、3D打印样件制作以及注塑模具开模参考。
