BETA型斯特林循环发动机结构展示模型

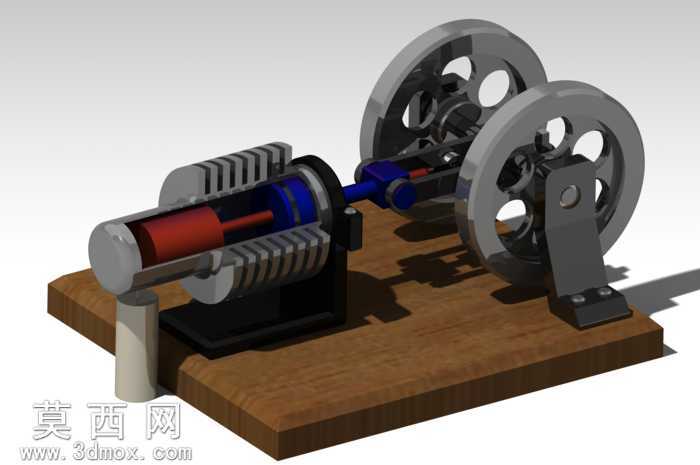

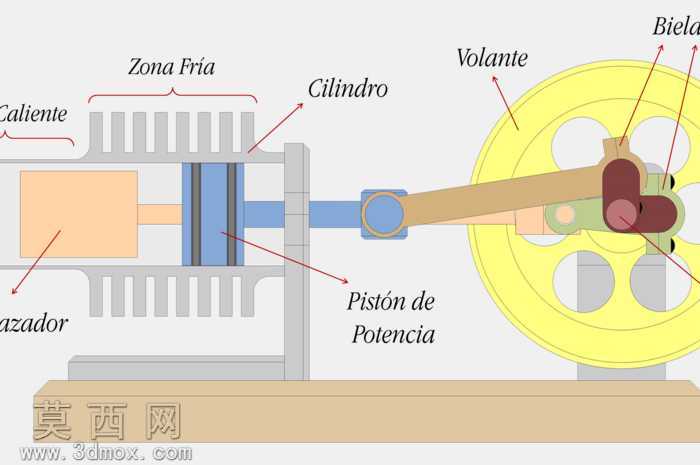

本作品为BETA构型斯特林循环发动机的三维建模成果，建模过程中严格遵循该类外燃机的真实机械传动逻辑，完整还原了单缸配气式斯特林发动机的核心组成结构。模型主体包含置换气缸、动力活塞、曲柄连杆传动机构、双飞轮储能组件、机架支撑结构以及木质展示底座，各部件的尺寸比例经过严谨校核，完全符合BETA型斯特林发动机的结构布局特征，即置换活塞与动力活塞同轴布置于同一气缸内，通过曲柄相位差配合实现热力循环。建模阶段对各零件的细节进行了精细化处理：气缸外壁的散热鳍片采用阵列特征生成，每一片鳍片的厚度、间距都参考真实小型斯特林发动机的散热需求设计；活塞与气缸壁的配合间隙经过合理预留，还原实际装配中的公差要求；双飞轮采用辐条式镂空结构，既还原了飞轮的减重设计特征，也通过对称布置保证传动过程的动平衡；曲柄连杆机构的铰接点位置经过运动学仿真验证，可完整模拟活塞往复运动到飞轮旋转运动的动力传递过程，不存在运动干涉问题。材质与渲染阶段针对不同部件的物理属性赋予了对应材质：气缸散热段采用哑光金属材质，还原铸铝散热件的质感；活塞与气缸内壁赋予光滑金属材质，体现运动副的低摩擦特性；飞轮采用深灰色铸铁材质，突出其厚重储能的属性；支撑机架采用黑色氧化处理金属材质，木质底座赋予清晰的木纹纹理与哑光木漆质感，整体渲染光影柔和，各部件的结构边界清晰，能够直观展示斯特林发动机的内部构造与传动逻辑。设计思路上以教学展示为核心目标，省略了非核心的外部管路、加热冷却辅助组件，突出核心热力转换与机械传动结构，让观察者可以快速理解BETA型斯特林发动机通过外部热源加热工质，利用工质热胀冷缩推动活塞往复运动，再通过曲柄机构转化为旋转动力输出的工作原理，模型整体结构完整，细节到位，可用于机械原理教学、3D打印实物制作以及相关动力装置的结构参考。
