皮卡车型配套定制车载储物机架结构

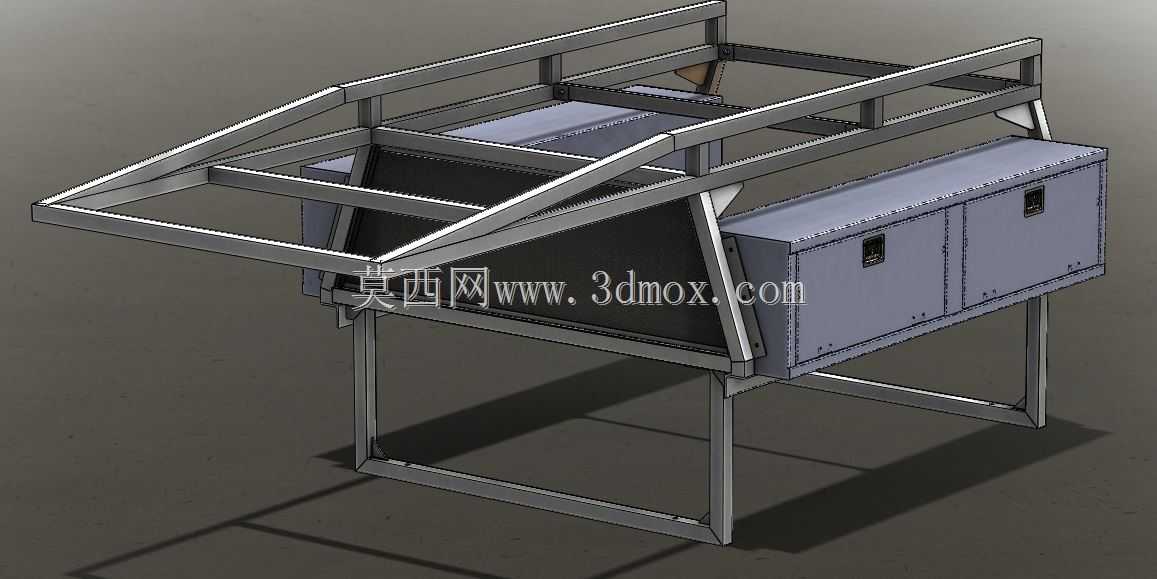

　　这套机架结构主要面向皮卡车型后斗改装场景设计，核心用途是在车辆货厢区域搭建稳定的承载框架，同时集成封闭式储物空间，解决户外作业、长途穿越过程中工具、零散物资的固定存放需求，避免车辆行驶过程中货物移位、磕碰，同时兼顾框架上方的拓展承载能力，可适配车顶帐篷、辅助装备架等外接部件的安装。从实际使用场景来看，这类机架常应用于工程运维外勤、户外越野保障、农林作业物资转运等场景，区别于通用货厢货架，该结构在设计阶段就考虑了车辆行驶过程中的振动耐受能力，整体框架采用矩形管材拼接成型，所有连接节点通过焊接方式固定，关键受力位置增设三角形加强筋板，抵消非铺装路面行驶产生的交变载荷，避免框架长期使用后出现焊缝开裂、结构变形的问题。

　　设计过程中优先匹配对应车型货厢的安装边界，框架底部支腿的定位尺寸完全贴合货厢底板的固定锚点位置，不需要对原车结构进行打孔改装，可通过配套的压块紧固件直接与货厢原有锚点连接，降低改装对车辆本体的损伤。框架上部采用斜向过渡的梁体结构，前端收窄的造型可减少车辆行驶过程中的风阻，同时避免框架遮挡后挡风玻璃的观察视野，梁体上预留的通长安装槽位可根据使用需求灵活固定绑带、拓展卡扣，适配不同尺寸的大件物资固定需求。侧面集成的封闭式储物柜体采用薄钢板折弯成型，柜体与主框架之间通过螺栓连接固定，可单独拆卸维护，柜体内部分隔为两个独立储物舱，舱门配备锁止结构，可存放需要防尘、防盗的小型工具、贵重物资，柜体门板上的压型加强筋可提升薄板结构的刚性，

　　避免车辆振动导致门板产生共振异响。从结构受力逻辑来看，主框架的竖向支腿直接承接上部载荷，底部的横向连接梁将所有支腿连为整体，将载荷均匀分散到货厢底板的各个锚点位置，避免局部应力集中导致货厢底板变形；框架上部的横向梁体采用等间距排布，单根梁的承载能力经过校核，可满足常规户外装备的静载、动载承载需求，斜向支撑梁除了加强框架整体刚性之外，还可作为侧方装备的安装基座，固定工兵铲、脱困板等外挂装备。安装过程中需要注意框架与货厢侧板之间预留足够的间隙，避免车辆行驶过程中框架与车身产生摩擦掉漆，所有连接紧固件需要加装防松垫片，应对长期振动工况下的紧固件松脱风险；储物柜体与框架的连接位置需要加装橡胶减震垫，过滤行驶过程中的振动传递，

　　降低柜体内部存放物品的磕碰损伤。该结构的外形尺寸完全适配对应车型的货厢内部空间，安装后不会超出车身原有宽度、高度限制，符合道路行驶的外廓尺寸要求，不需要额外办理改装变更手续，兼顾实用性与合规性。框架表面可根据使用需求做喷塑、镀锌处理，提升户外使用场景下的防锈耐腐蚀能力，延长结构的整体使用寿命，各个梁体的管材壁厚选择兼顾结构强度与整体重量，避免过重的机架增加车辆额外负载，影响车辆的燃油经济性与承载余量。
