卡盘式T型手柄丝锥扳手结构设计

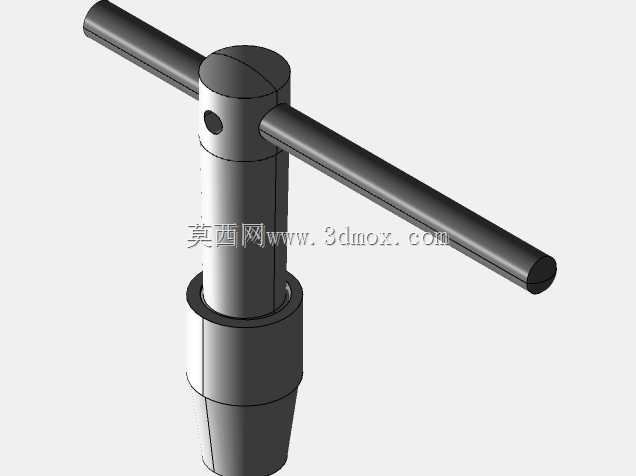

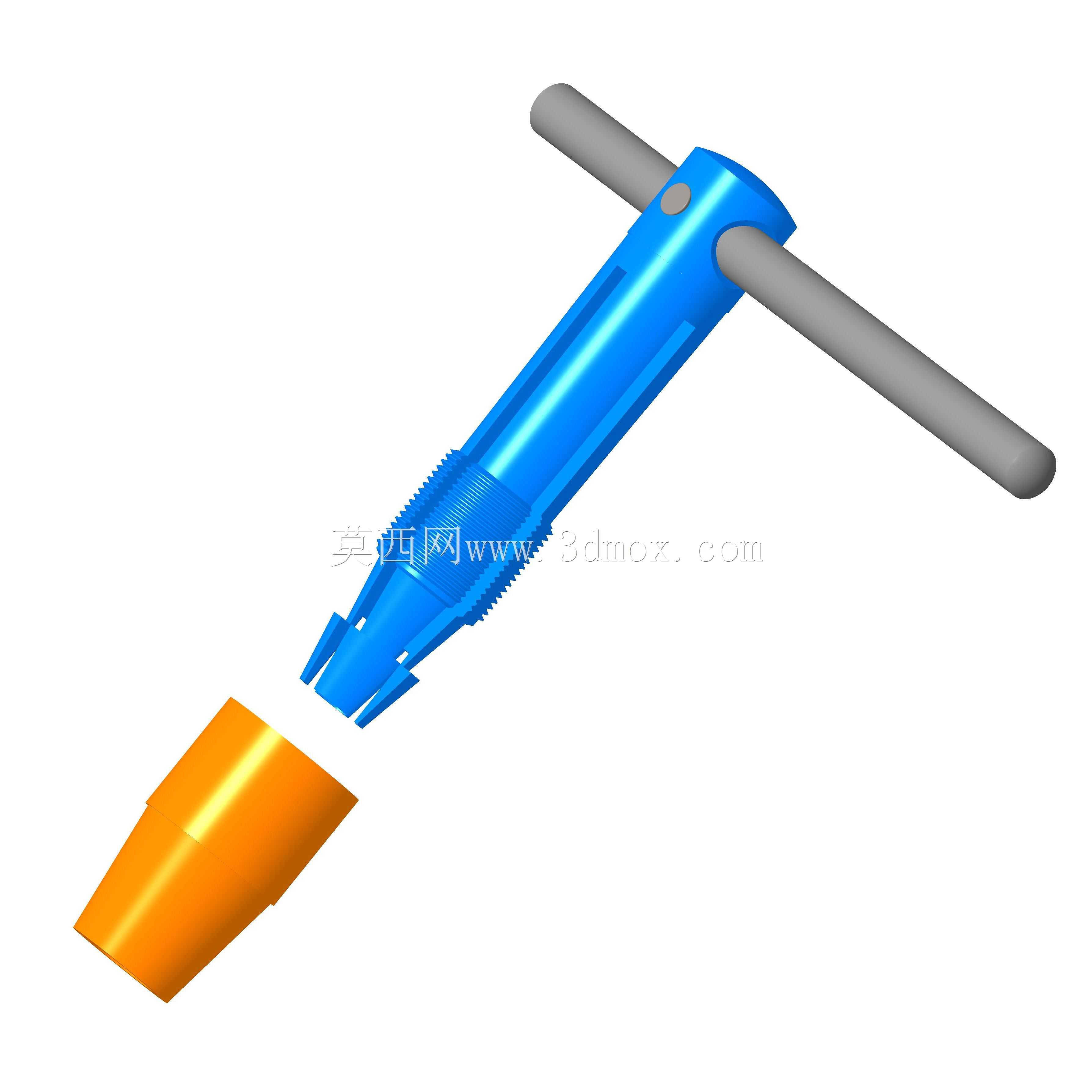

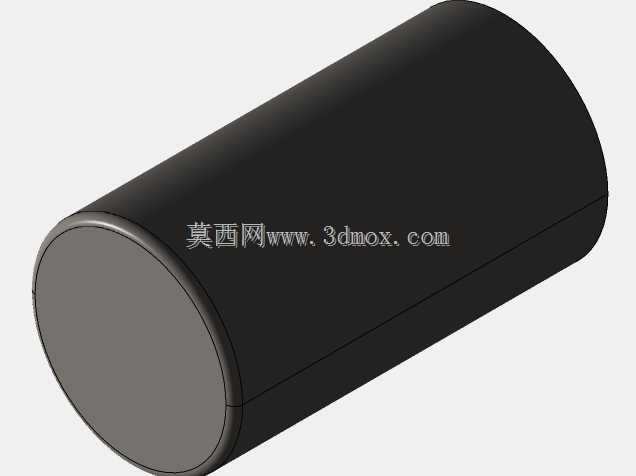

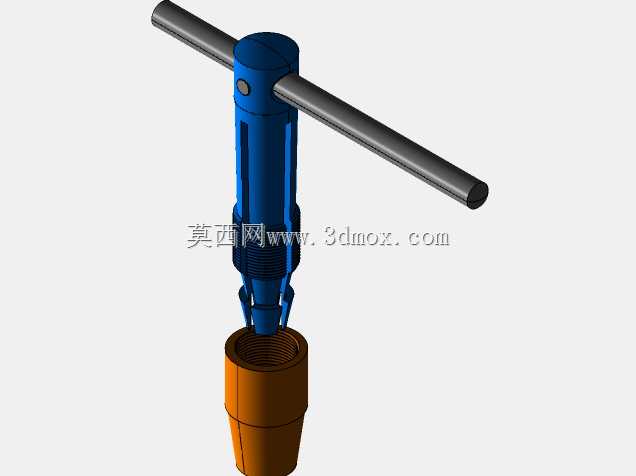

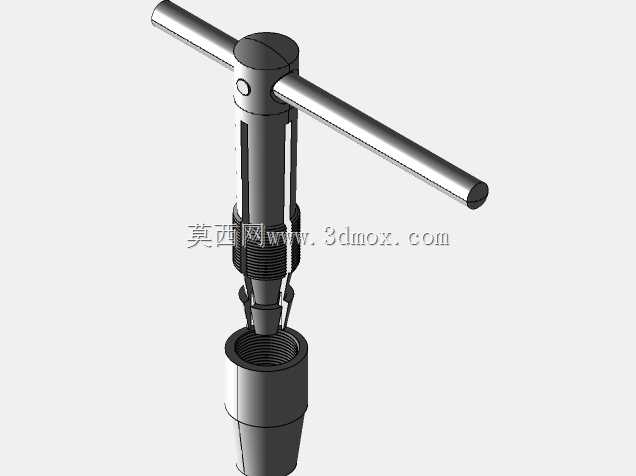

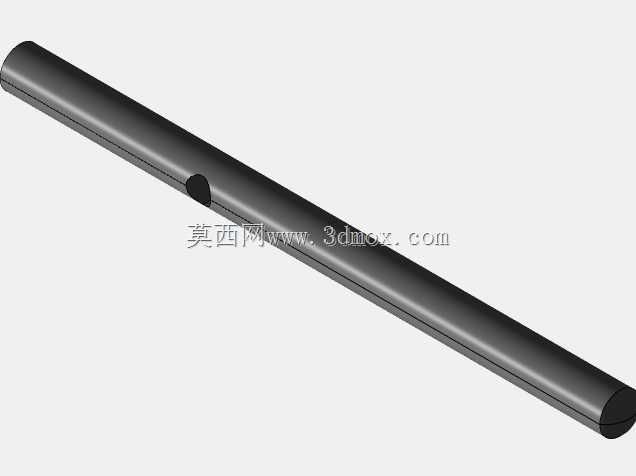

　　在机械加工的手动攻丝作业场景中，卡盘式T型手柄丝锥扳手是小规格螺纹加工、设备维修现场螺纹修复、装配工位螺纹修整环节最常用的手动工装，尤其适合空间受限的机台内部、箱体侧壁、狭小装配间隙内的攻丝操作，相比直柄丝锥扳手，T型结构的力臂布局更符合人体工学，操作人员施加转动力矩时无需大幅摆动手腕，可有效降低长时间攻丝作业的操作疲劳，同时能更稳定地控制丝锥进给的同轴度，减少丝锥折断、螺纹歪斜的不良问题。这款扳手的核心功能是通过前端的卡盘结构实现不同规格丝锥的快速装夹，无需额外更换夹头，卡爪采用三瓣式弹性收缩结构，当旋转手柄中部的滚花调节套时，内部的锥面配合结构会推动三个卡爪同步向中心收拢，牢牢抱紧丝锥的方柄部位，装夹时可自动适配对应尺寸范围内的丝锥方柄，装夹后无径向窜动，攻丝过程中不会出现丝锥打滑、脱落的情况，能稳定传递扭转力矩。从设计思路来看，这款扳手的整体结构分为三个核心部分：T型施力横杆、主体握持杆身、前端卡盘夹头。T型横杆采用圆柱光杆结构，与主体杆身上部的横向通孔采用间隙配合，横杆可在通孔内自由滑动，操作人员可根据所需力矩大小调整横杆的伸出长度，需要大扭矩攻丝时将横杆两端拉出增大力臂，狭小空间作业时将横杆推至最短，避免横杆与周边工件发生干涉，横杆两端做了圆角钝化处理，防止操作时划伤手掌。主体杆身的中部设计有网状滚花结构，滚花的齿距和深度经过优化，即使手上沾有切削液、油污，也能提供足够的握持摩擦力，

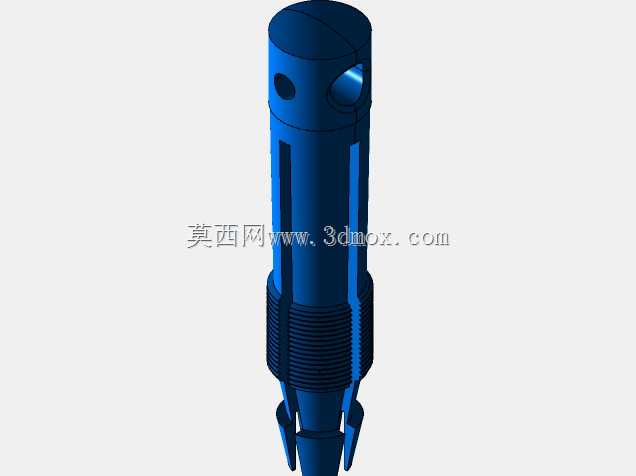

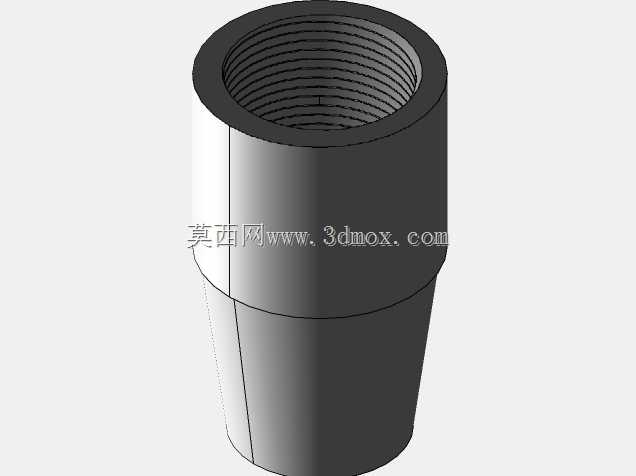

　　方便操作人员在攻丝过程中施加轴向进给力，同时控制丝锥的进给速度，避免进给量过大导致丝锥崩齿。杆身内部设计有阶梯式内孔，上部用于容纳卡爪的复位弹簧，下部为锥面推程结构，与滚花调节套的内螺纹配合，当旋转调节套时，锥面沿轴向移动，实现卡爪的开合动作。前端的卡盘夹头采用分体式三爪结构，卡爪的夹持面设计有V型定位槽，与丝锥方柄的平面贴合，接触面积更大，夹持更稳固，卡爪的外侧为与主体内锥面匹配的外锥面，锥度设计为1:10，这个锥度既可以保证足够的夹紧力，又能在松开调节套时，在复位弹簧的作用下卡爪自动张开，方便快速更换丝锥。夹头前端做了收口导向设计，丝锥插入时可自动对中，无需反复调整位置即可完成装夹。从安装边界和尺寸适配来看，

　　这款扳手的主体杆身直径控制在适合单手握持的范围，T型横杆的最大伸出长度适配成年操作人员的手掌施力范围，前端卡盘的最大张开尺寸覆盖常用的小规格手用丝锥，可满足公制、英制小尺寸螺纹的攻丝需求，整体长度设计兼顾了深孔攻丝的伸入需求和操作的便携性，杆身的直线度控制在较高精度范围内，保证装夹丝锥后，丝锥轴线与扳手轴线的同轴度误差极小，攻丝时不会出现螺纹孔扩孔、螺纹牙型歪斜的问题。在实际使用场景中，这款扳手不仅适用于机械加工车间的单件小批量攻丝作业，也常用于设备运维现场的螺纹修复，比如设备安装时的现场攻丝、损坏螺纹孔的重新攻丝修整、装配过程中螺纹孔的回牙处理，相比电动攻丝工具，它不受电源、气源限制，可随时取用，且对操作力度的反馈更直接，

　　能有效避免硬材质攻丝时丝锥折断的问题，针对薄板、薄壁件的攻丝作业，手动控制进给量也能更好地控制攻丝深度，防止丝锥顶穿工件背面。在结构细节设计上，卡爪采用合金工具钢材质，经过淬火处理，夹持面硬度足够，长期使用不会出现磨损变形，保证装夹精度；主体杆身采用中碳钢材质，整体调质处理，具备足够的扭转强度，施加较大力矩时不会出现杆身弯曲、变形的情况；T型横杆与主体孔的配合部位做了耐磨处理，长期滑动调整也不会出现间隙过大的问题；滚花调节套的表面滚花深度适中，旋转时不会打滑，调节行程经过精确计算，旋转一圈即可实现卡爪从最大张开到完全夹紧的行程，操作效率更高。这款扳手的结构设计充分考虑了手动攻丝作业的实际痛点，解决了传统固定式丝锥扳手需要匹配对应尺寸丝锥、更换繁琐、狭小空间操作不便的问题，通过可滑动T型杆、三瓣式弹性卡盘、滚花调节结构的组合，实现了一款扳手适配多种规格丝锥、多场景作业的使用需求，结构紧凑，可靠性高，是手动螺纹加工场景中实用性极强的工装工具。
