多工位极组辅助柜工装结构设计

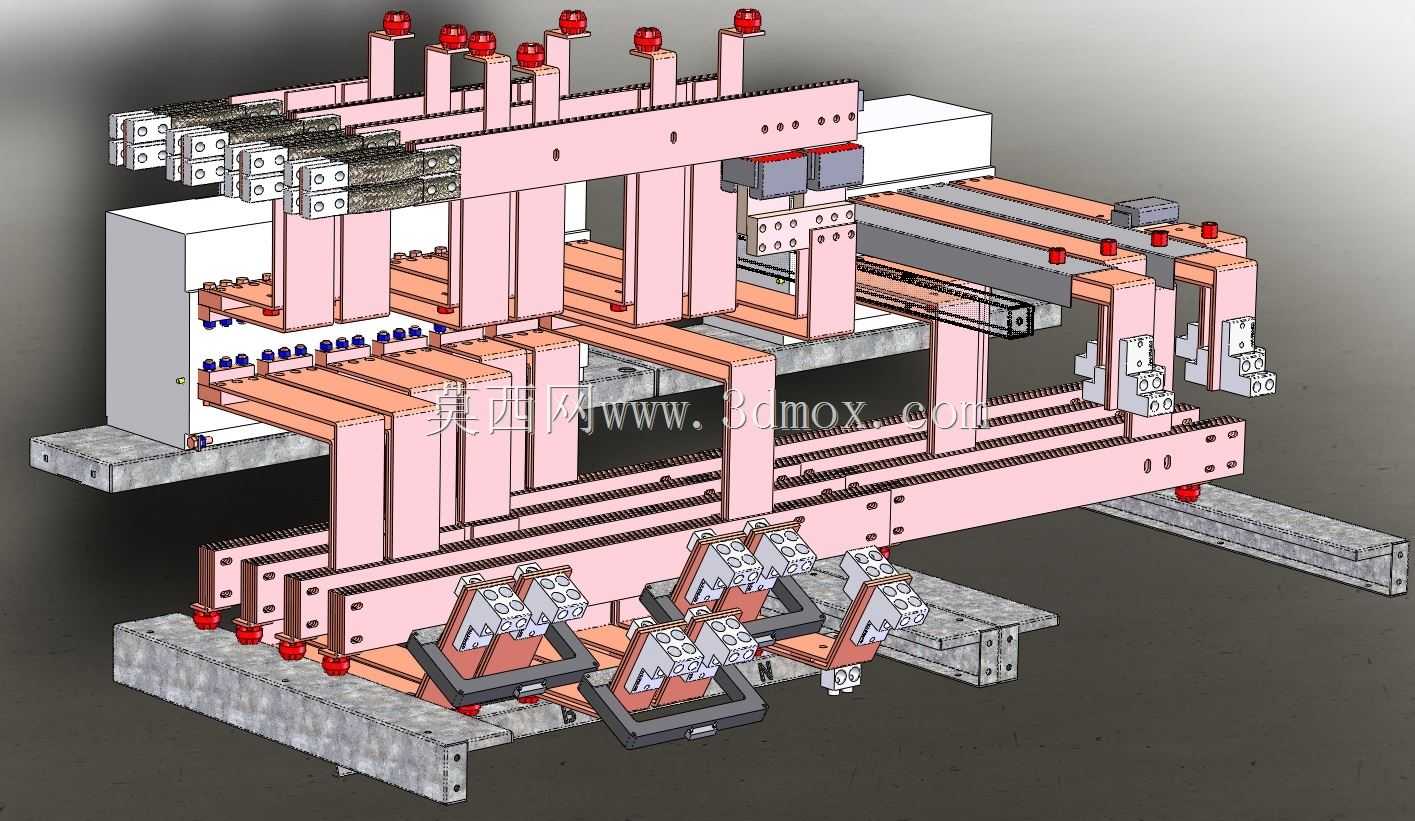

　　这套辅助柜结构主要面向新能源电芯极组装配生产线的中转定位工序，在整条产线中承担极组的暂存、定位、工位切换衔接的作用，衔接前段极片叠装工序与后段极组入壳工序，避免极组在工位转运过程中出现偏移、磕碰、极耳错位的问题。从结构布局来看，整体采用分层对称式设计，上下两层均设置多组独立的极组承载位，单组承载位配套独立的侧向定位块与端部压紧组件，承载位的间距匹配产线输送线的托盘节距，可同时完成4组极组的同步定位与中转，适配产线12-18PPM的生产节拍需求。

　　设计过程中优先考虑了极组的材质特性，因为极组表层为软质隔膜与极片，刚性差易划伤，所有与极组接触的定位块端面都做了R2圆角过渡，接触部位采用非金属耐磨材质衬垫，避免硬接触造成极片损伤。上层结构设置了多组带红色缓冲头的竖向压紧组件，压紧行程控制在15mm范围内，压紧力通过内置的微型弹簧调节，可根据不同厚度的极组调整压紧力度，既保证极组在移动过程中不会出现窜动，又不会因压力过大造成极组变形。侧向的夹持组件采用滑台气缸驱动，夹持块的开合行程为20mm，夹持定位精度控制在±0.1mm以内，保证极组的极耳位置能够精准对齐后段工序的焊接工位基准。

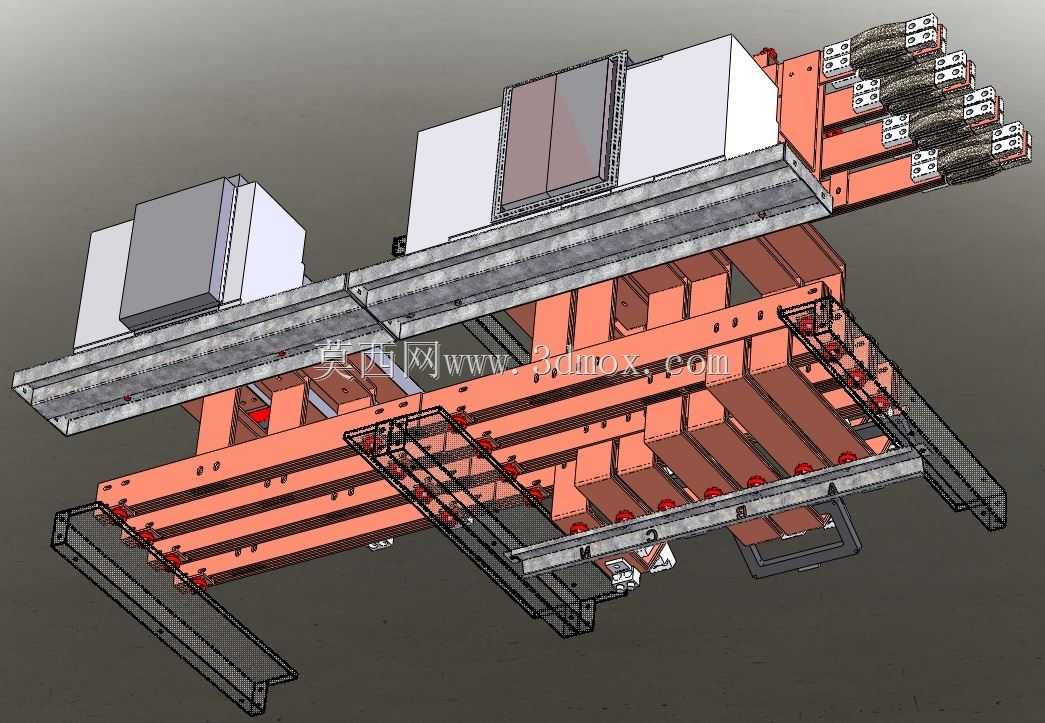

　　底部安装接口采用标准铝型材基座搭配直线导轨副，导轨选型为常规25规格重载直线导轨，整体可沿着产线输送方向做横向移动，移动行程覆盖4个工位的间距，移动驱动采用齿轮齿条传动结构，传动侧设置了防撞缓冲块，两端极限位置安装机械式限位挡块，避免超程造成结构碰撞。基座的安装孔位采用长圆孔设计，安装时可根据现场产线的实际安装基准做±5mm的位置微调，降低现场安装调试的难度。

　　结构的走线全部采用内置拖链布局，所有气动管路与传感器线缆都收纳在拖链内，避免设备移动过程中出现管线拉扯、磨损的问题。每个承载位都配套了独立的到位检测传感器，传感器安装在承载位的底部凹槽内，当极组放置到位后可即时反馈信号给产线PLC，触发后续的压紧与移动动作，避免空工位误动作。上下两层的结构采用模块化设计，每层的承载组件都可以单独拆卸更换，当需要适配不同规格的极组时，只需要更换对应层的定位块与压紧组件，不需要改动整体基座结构，大幅缩短换型调试的时间。

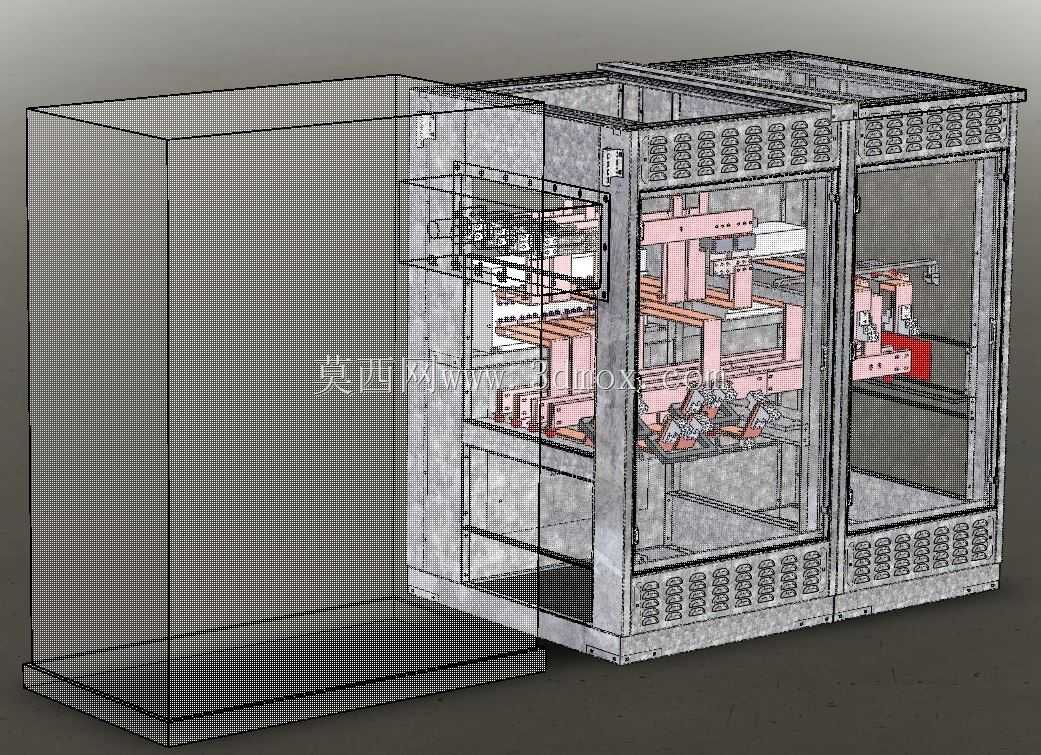

　　从安装边界来看，整体结构的横向宽度适配常规1.2米宽度的输送线体，安装时基座固定在输送线侧方的设备安装平台上，平台的平面度要求控制在0.2mm/m以内，保证导轨安装后运行顺畅无卡滞。竖向的高度匹配产线托盘的承载面高度，承载位的支撑面比托盘承载面高2mm，当结构移动到接料工位时，承载位可以顺利承接托盘上的极组，不会出现干涉卡滞。结构的竖向总高度控制在800mm以内，不会遮挡产线两侧的操作维护空间，日常维护时可以直接从侧方拆卸定位组件，不需要吊装设备，单人即可完成常规的维护换型工作。

　　在受力设计上，整体框架采用加厚铝型材拼接，连接部位采用角码加定位销的固定方式，保证整体结构的刚性，在满负载承载4组极组快速移动时，结构的形变量控制在0.05mm以内，不会因为结构变形影响定位精度。端部的多组夹持头采用快拆结构设计，夹持头磨损后可以直接拧动固定螺丝快速更换，不需要拆解整个滑台组件，降低后期维护成本。所有气动元件都采用标准通用型号，现场备件替换方便，不需要定制特殊规格配件。
