定制化物料混合振动摇床结构设计

这款定制振动摇床的结构设计，核心围绕多批次小批量物料的均匀混合需求展开，在制药、精细化工、食品添加剂等对物料混匀度要求严苛的生产场景中，这类定制化振动工装往往直接决定后续工序的产品良率。不同于通用型振动设备的泛用性设计，该结构从安装边界到夹持逻辑都完全匹配特定规格的物料载具，整套框架采用方管焊接加机加工的组合工艺，底座安装面预留的固定孔位完全适配现有生产线的振动台安装基准，不需要额外做过渡连接板改造，现场安装时只需要对齐孔位锁紧紧固件即可完成对接，大幅缩短产线改造的停机周期。

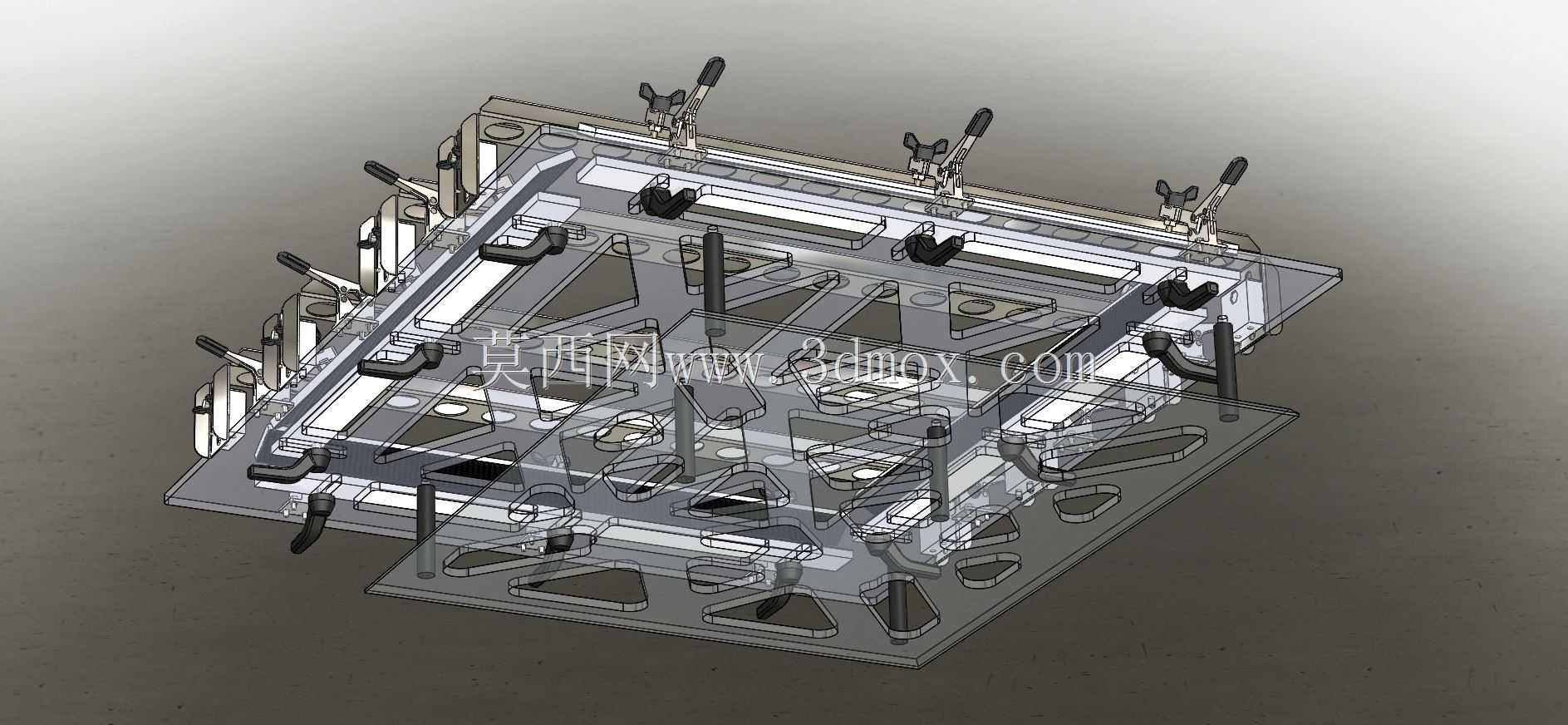

从功能实现逻辑来看，整套结构的核心作用是在振动作业过程中牢牢固定物料载具，同时保证振动力均匀传递到载具内的每一处物料，避免出现局部物料堆积、混匀度不达标的问题。框架上分布的多组垂直式快速夹钳，是整个夹持系统的核心部件，夹钳的安装位置经过反复校核，每一组夹钳的压头落点都对应载具的加强筋位置，既不会因为夹持力过大导致载具变形，也不会因为夹持点过少在高频振动过程中出现载具移位、松脱的风险。夹钳本身采用带自锁功能的结构，在振动工况下不会因为持续的交变载荷出现夹钳自行松脱的问题，操作人员上下料时只需要扳动夹钳手柄即可完成锁紧与释放，单批次上下料的操作时间可以控制在数十秒内，完全匹配产线的节拍要求。

结构设计过程中，首先对振动工况下的载荷分布做了完整的受力仿真，框架内部的加强筋布局完全顺着振动力的传递方向布置，既减少了不必要的结构重量，又避免了框架在共振区间内出现结构颤振，保证振动力能够无损耗地传递到载具上。框架中间的镂空结构一方面是为了降低整体自重，减少振动电机的负载，另一方面也方便操作人员观察载具的固定状态，日常巡检时不需要凑近就能直观看到所有夹钳的锁紧状态，降低设备运维的难度。底座部分的结构做了加厚处理，和振动台输出端的连接面经过精铣加工，平面度控制在合理公差范围内，避免因为安装面不平导致振动过程中出现附加的侧向载荷，延长振动台轴承和传动部件的使用寿命。

考虑到实际生产中可能存在的载具规格微调需求，部分夹钳的安装座预留了长条形调节孔，在小范围调整载具尺寸时不需要重新加工安装孔，只需要松开夹钳固定螺栓调整位置即可重新适配，给后续的工艺调整留出了足够的冗余空间。整个结构的所有棱角位置都做了倒角处理，避免操作人员上下料过程中被尖锐边角划伤，所有外露的紧固件都采用防松设计，在持续振动的工况下不会出现紧固件脱落掉入物料的风险，符合食品、制药类生产场景的卫生与安全要求。和通用型振动工装相比，这套定制结构没有多余的冗余功能，所有设计细节都围绕特定的物料混合场景展开，在保证结构强度和夹持可靠性的前提下，尽可能压缩了整体的外形尺寸，不会占用过多的产线空间，同时整体结构没有复杂的传动部件，日常维护只需要定期检查夹钳的磨损情况和紧固件的锁紧状态即可，运维成本远低于通用型混合设备。

在安装边界的校核上，设计阶段就充分考虑了现有产线的周边设备布局，摇床整体的外轮廓尺寸完全避开了周边的输送线和传感器安装位置，振动过程中最大振幅下的外轮廓偏移量也不会和周边设备产生干涉，不需要对现有产线的布局做大规模调整。夹钳的操作空间也做了专门的预留，操作人员站在操作位上不需要探身就能够到所有夹钳的手柄，操作姿态符合人体工程学要求，长时间重复上下料操作也不容易产生疲劳。框架表面采用喷砂氧化处理，既具备一定的防锈耐腐蚀能力，也不会因为涂层脱落污染物料，适配有洁净度要求的生产场景。
