康明斯发电机通风防护盖板结构设计

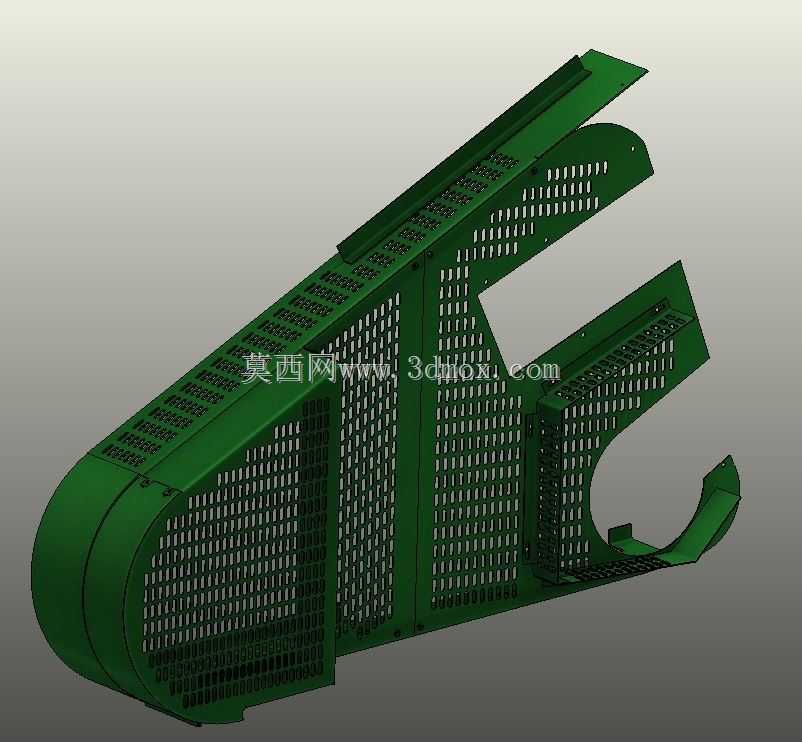

这款防护盖板是针对康明斯系列发电机组定制的外覆盖防护部件，主要应用于固定式开架发电机组、车载备用发电机组的动力舱外侧防护场景，核心作用是在不阻碍机组运行散热通风的前提下，隔绝外部杂物侵入机组皮带传动区域、旋转散热风扇区域，同时避免运维人员误触高速运转部件引发安全事故，也能阻挡运行过程中飞溅的油污、冷却液向外扩散，维持机组周边运维环境的整洁。

从实际使用场景来看，发电机组常部署在户外工地、数据中心备用电源间、工厂应急供电点位、野外作业营地这类环境复杂的区域，户外场景下会有落叶、砂石、扬尘、小型虫鼠侵入的风险，室内机房场景则需要避免运维巡检时工具、杂物意外掉落卷入传动部件，这款盖板的网孔结构经过孔径匹配设计，在保证通风通流面积满足机组满负荷运行散热需求的基础上，将网孔开孔尺寸控制在安全阈值内，既不会因为开孔过小导致风阻升高、散热效率下降，也不会因为开孔过大失去防护作用，同时网孔采用均匀排布的长圆孔加格栅组合形式，顺着机组内部气流流向做了导流倾角，能减少气流穿过盖板时产生的紊流噪音，一定程度上降低机组运行的整体噪声水平。

设计过程中首先匹配了康明斯对应功率段发电机组的外侧安装边界，整体轮廓顺着机组发动机端的弧形皮带轮护罩、倾斜布置的散热水箱框架做随形适配，没有采用传统的方正平板结构，而是通过多段折弯、弧面成型的钣金结构贴合机组原有外轮廓，既减少了额外占用的安装空间，也让盖板和机组本体的贴合间隙控制在均匀的5mm范围内，避免出现大的缝隙导致防护失效。安装点位完全匹配机组原有框架上的预留安装孔位，不需要对原有机组结构做二次打孔焊接改造，直接通过螺栓固定即可完成装配，更换维护时单人就能完成拆装操作，适配后期运维更换的需求。

结构强度方面，盖板整体采用钣金折弯加加强筋的设计思路，在大面网孔区域的背面压有纵向的加强凸筋，沿着盖板的长度方向布置，抵消网孔区域因为开孔带来的刚度下降问题，避免机组运行过程中持续振动导致盖板产生共振异响，也能防止外力磕碰时盖板出现大面积变形。边缘位置做了双层卷边处理，既消除了钣金裁切后的锐边，避免安装维护时划伤操作人员，也进一步提升了盖板边缘的结构刚度，减少运输、安装过程中的变形概率。针对皮带传动区域对应的盖板位置，做了局部的实体封闭段，刚好覆盖皮带轮的高速旋转区域，避免皮带长期运行出现老化断裂时甩出，同时这个封闭段也预留了日常检查皮带张紧度的观察缺口位置，不需要完全拆下盖板就能完成日常巡检的目视检查工作。

散热通风的匹配上，设计前期核算了机组满负荷运行时所需的冷却通风量，对应计算出盖板所需的最小通流面积，网孔区域的总开孔面积比理论需求值高出15%的冗余量，即使部分网孔因为长期积灰出现堵塞，也能保证足够的通风量满足散热需求，不会导致机组出现水温过高、功率下降的问题。盖板表面的涂装采用和机组本体一致的防护涂层，适配户外使用的耐候、防腐蚀需求，能应对户外日晒雨淋、机房内油污侵蚀的使用环境，长期使用不会出现涂层脱落、锈蚀的问题。

从安装边界来看，这款盖板的整体安装定位完全贴合原有机组的安装基准，和相邻的散热水箱护板、发动机侧盖、底座框架的衔接处做了错位搭边设计，避免出现直缝导致雨水、灰尘从拼接缝隙进入机组内部，搭边的重叠宽度控制在15mm，既保证了密封防护效果，也不会因为搭边过宽导致装配干涉。所有安装孔位都做了翻边处理，提升孔位的局部强度，螺栓紧固时不会因为压力导致孔位变形，同时孔位周边预留了足够的扳手操作空间，装配时不需要特殊工具，用常规的套筒扳手就能完成所有紧固件的安装操作。
