多绕组可调式安培电流调节装置结构

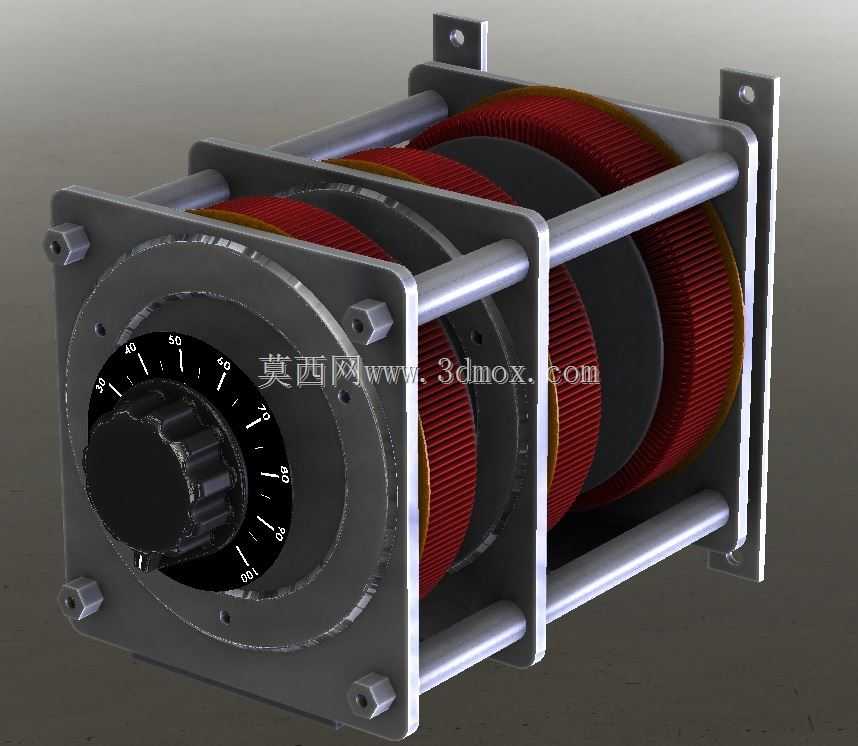

　　这款电流调节装置的结构设计，核心围绕大电流回路的连续平滑调节需求展开，区别于常规小功率滑动变阻器的结构形式，采用多组同轴绕制的绕组单元实现电流档位的精准匹配，前端带刻度标识的调节旋钮直接联动绕组抽头的切换机构，刻度盘的分度值对应不同的电流输出区间，操作人员可直接通过刻度读数快速锁定目标电流值，无需额外外接电流检测仪表做反复校准，在实验室调试、工业设备供电回路校准、老旧电气设备改造等场景下，能够大幅缩短电流参数的调整周期。从安装边界来看，装置整体采用框架式叠层结构，两端的金属安装板预留了标准的通孔安装位，可直接固定在电气柜的安装梁或者设备内部的安装支架上，四根平行布置的金属拉杆既承担了叠层绕组的轴向固定作用，

　　也保证了框架整体的结构刚度，在设备运输或者长期受振动的工况下，不会出现绕组移位、抽头接触不良的问题。绕组部分采用分层绝缘设计，每组绕组之间设置绝缘隔板，避免大电流工况下相邻绕组出现击穿、爬电的风险，绕组表面的绝缘层经过耐温处理，能够承受长期满负荷工作时的温升，不会出现绝缘老化失效的问题。前端的旋钮组件采用嵌入式安装结构，旋钮与转轴之间设置防滑定位结构，调节到位后不会因为设备振动出现旋钮偏移、电流值漂移的情况，刻度盘的标识采用凹刻填漆工艺，长期使用不会出现标识磨损模糊的问题，适合在工业现场复杂环境下长期使用。在功能实现逻辑上，这款装置通过切换不同绕组的串并联组合，实现输出电流的大范围连续调节，相比单绕组的调节结构，

　　多绕组叠层的设计能够在相同的体积下覆盖更宽的电流调节范围，同时每组绕组的线径根据对应档位的电流大小做匹配设计，避免小电流档位绕组过粗造成材料浪费，也避免大电流档位绕组线径不足出现过热的问题。设计过程中充分考虑了现场安装的兼容性，安装板的孔位尺寸参考了常规电气元件的安装标准，不需要额外制作过渡安装板即可完成固定，接线端的位置布置在装置后侧，与前端调节操作区完全分隔，避免接线操作或者日常调节时误触带电部位，操作安全性更有保障。装置的整体外形尺寸控制紧凑，叠层结构的设计充分利用了轴向空间，相比同功率等级的老式调节装置，占用的安装空间更小，在空间受限的设备内部或者小型电气柜内也能顺利布置。从散热角度考虑，框架式的结构没有封闭的外壳，

　　绕组之间预留了足够的通风间隙，工作时产生的热量可以通过自然对流快速散发，不需要额外加装散热风扇，既降低了整体成本，也减少了风扇带来的噪音和故障点，适合在对噪音有要求的实验室或者办公区域配套的设备中使用。调节机构的转动阻尼经过匹配设计，转动时带有清晰的档位反馈感，既不会因为阻尼过小导致调节过冲，也不会因为阻尼过大造成调节费力，操作人员单手即可完成精准的电流调整操作。
