椭圆型嵌入式门禁读卡交互终端

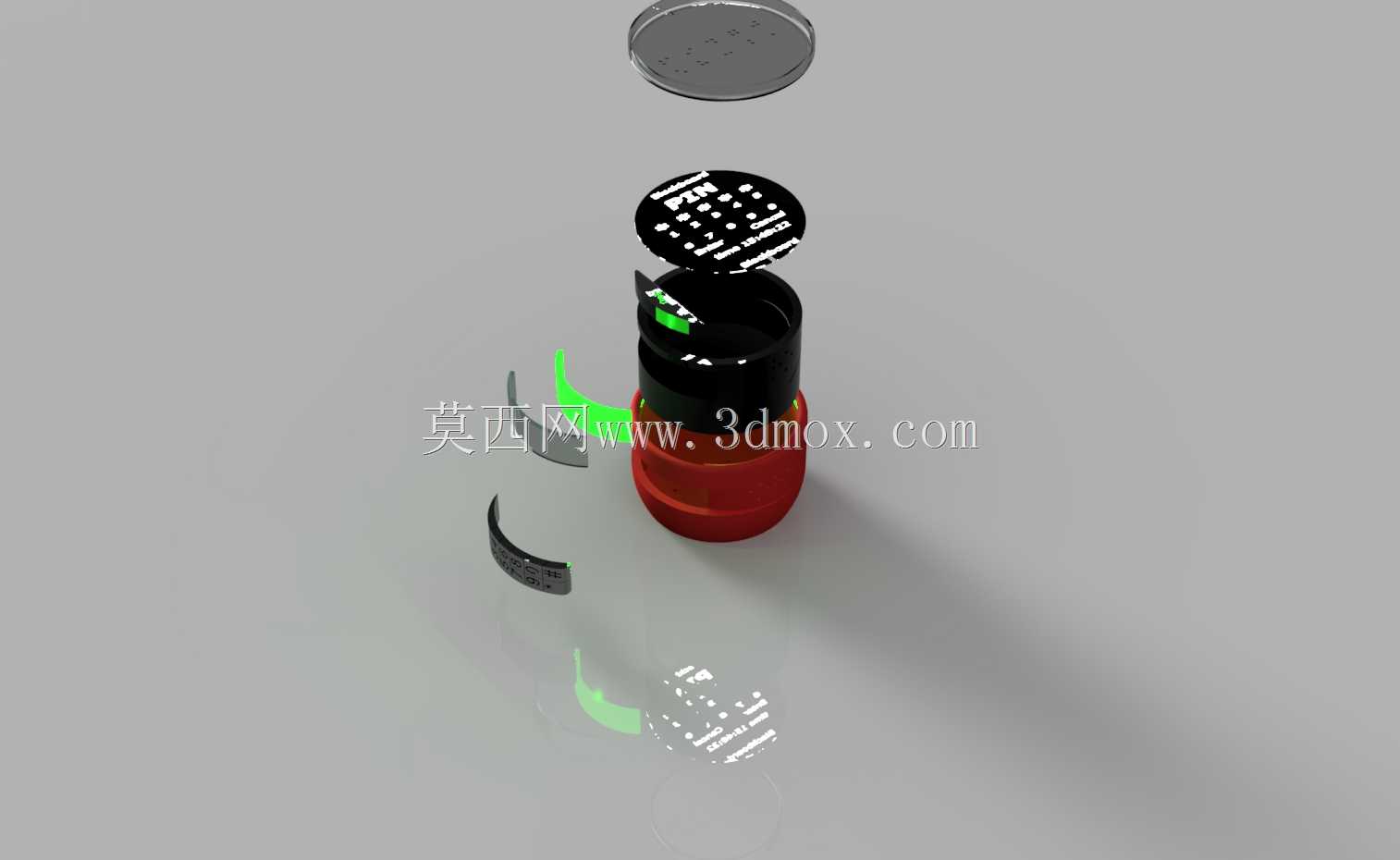

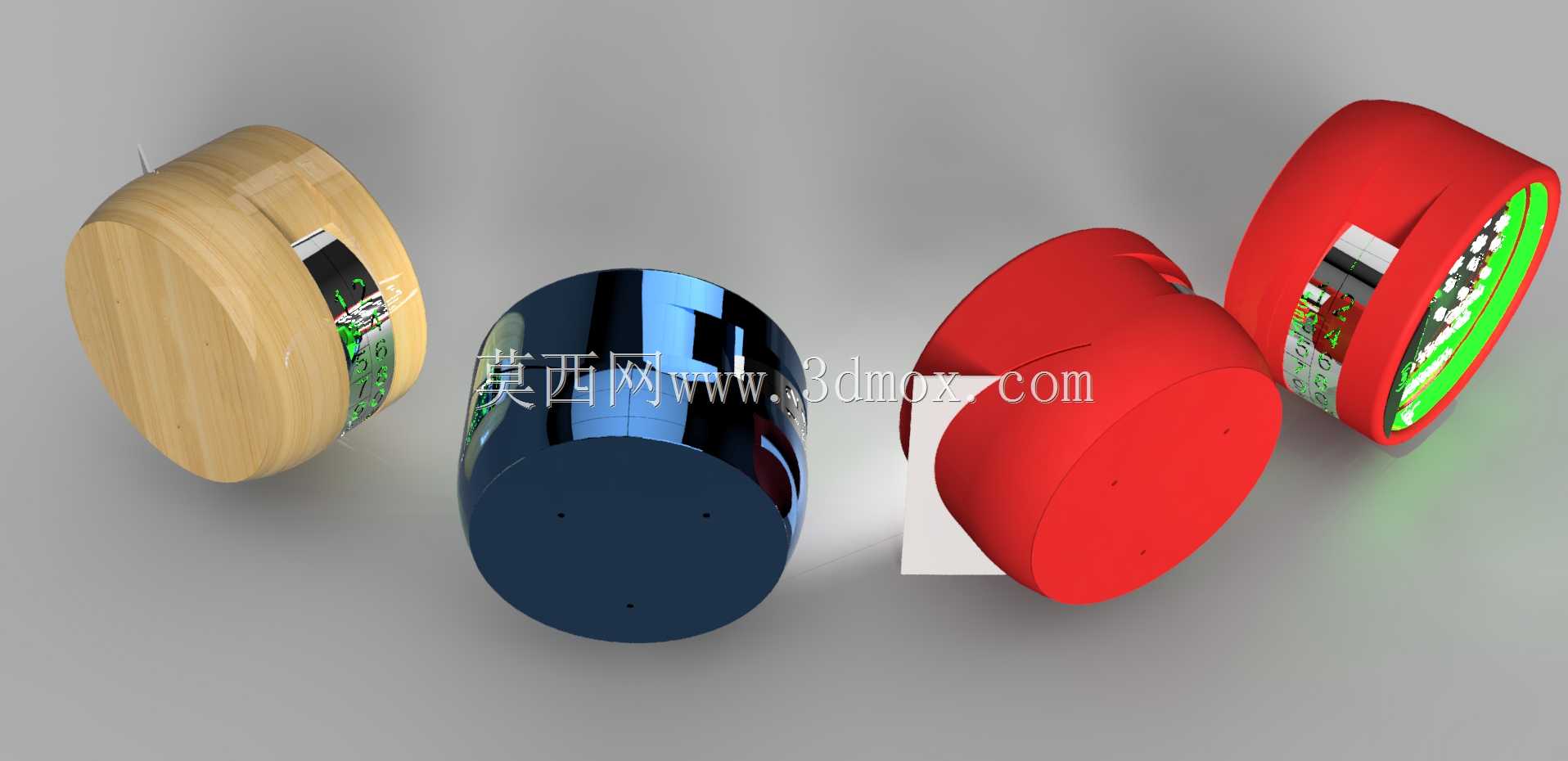

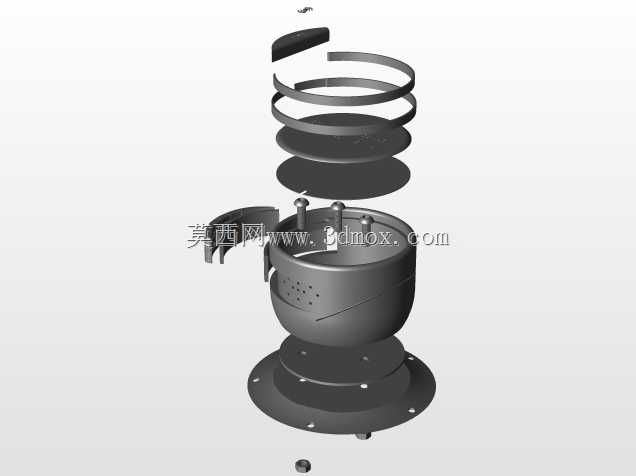

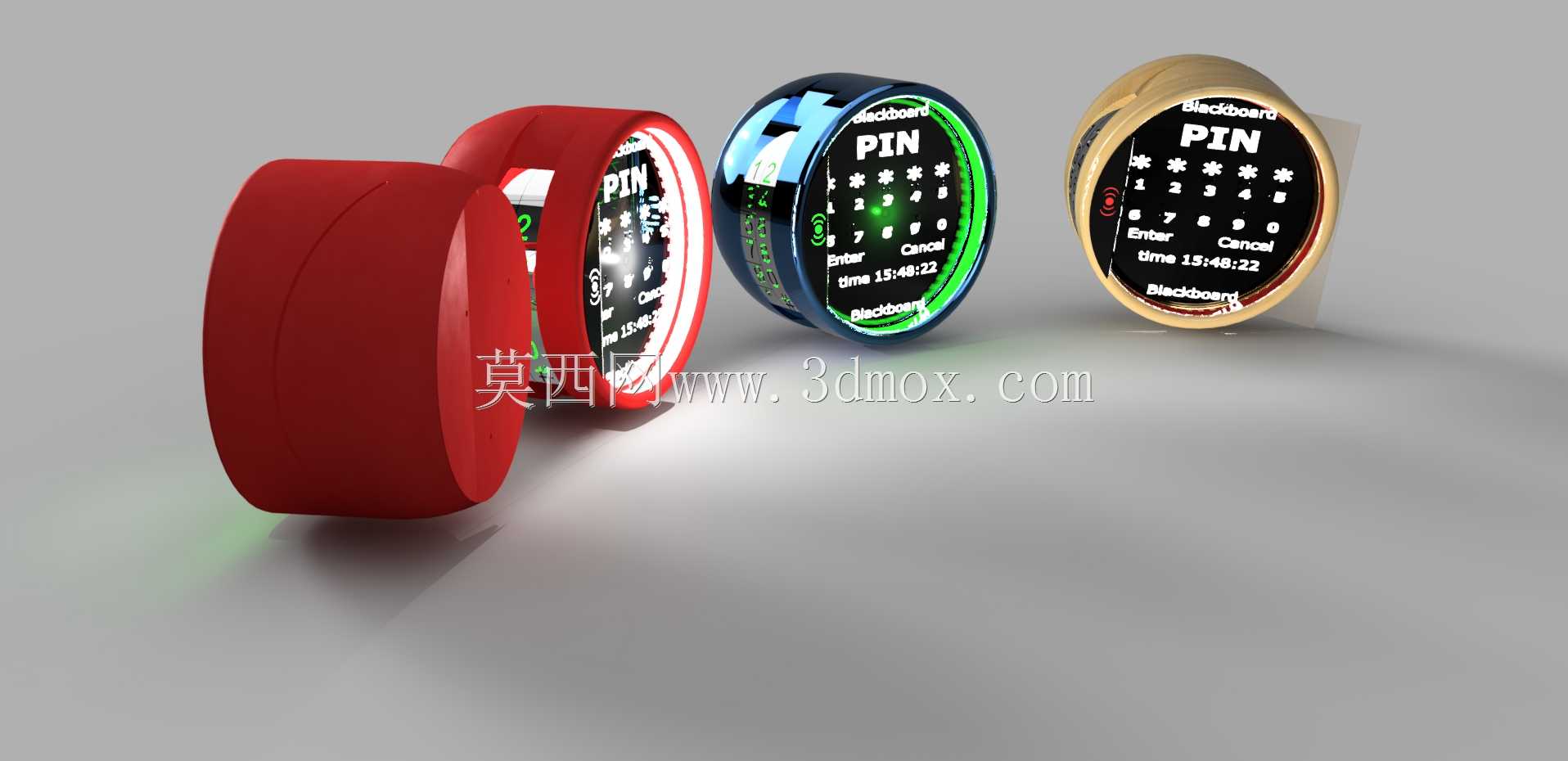

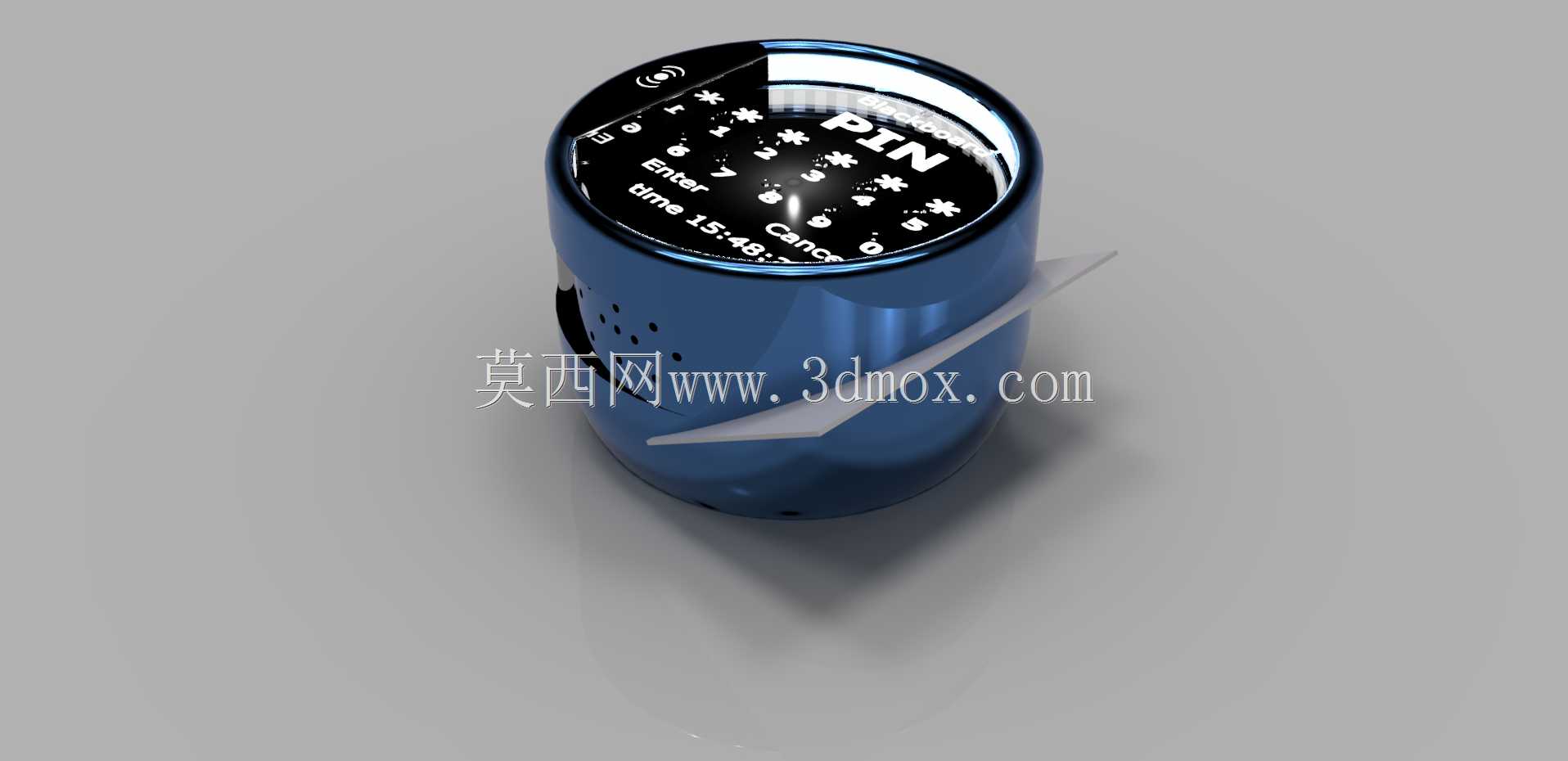

这款椭圆型交互终端主要面向出入口管控场景设计，可适配办公区闸机、单元楼门禁、涉密区域权限核验点位的安装需求，替代传统方正造型的门禁设备，弱化设备在墙面安装的突兀感。从结构设计逻辑来看，整体采用椭圆轮廓的初衷，是为了更好地贴合玻璃触控屏的安装应力分布，传统矩形屏的边角位置在长期按压、温差形变下容易出现玻璃崩边、触控失灵的问题，椭圆弧边的支撑结构可以让屏幕受力均匀分散到外圈的橡胶/铝/木复合材质外环上，降低屏幕受外力冲击碎裂的概率。设备外圈采用多层复合结构，外层为橡胶包边，中间嵌入铝制支撑骨架，表层可根据装修风格选配木质饰面层，兼顾抗冲击性能与装饰适配性，安装时仅需在墙面预留对应椭圆尺寸的沉台，将设备主体嵌入后通过侧边卡扣固定即可，外露部分与墙面的缝隙可通过橡胶包边自然填充，无需额外打胶密封。

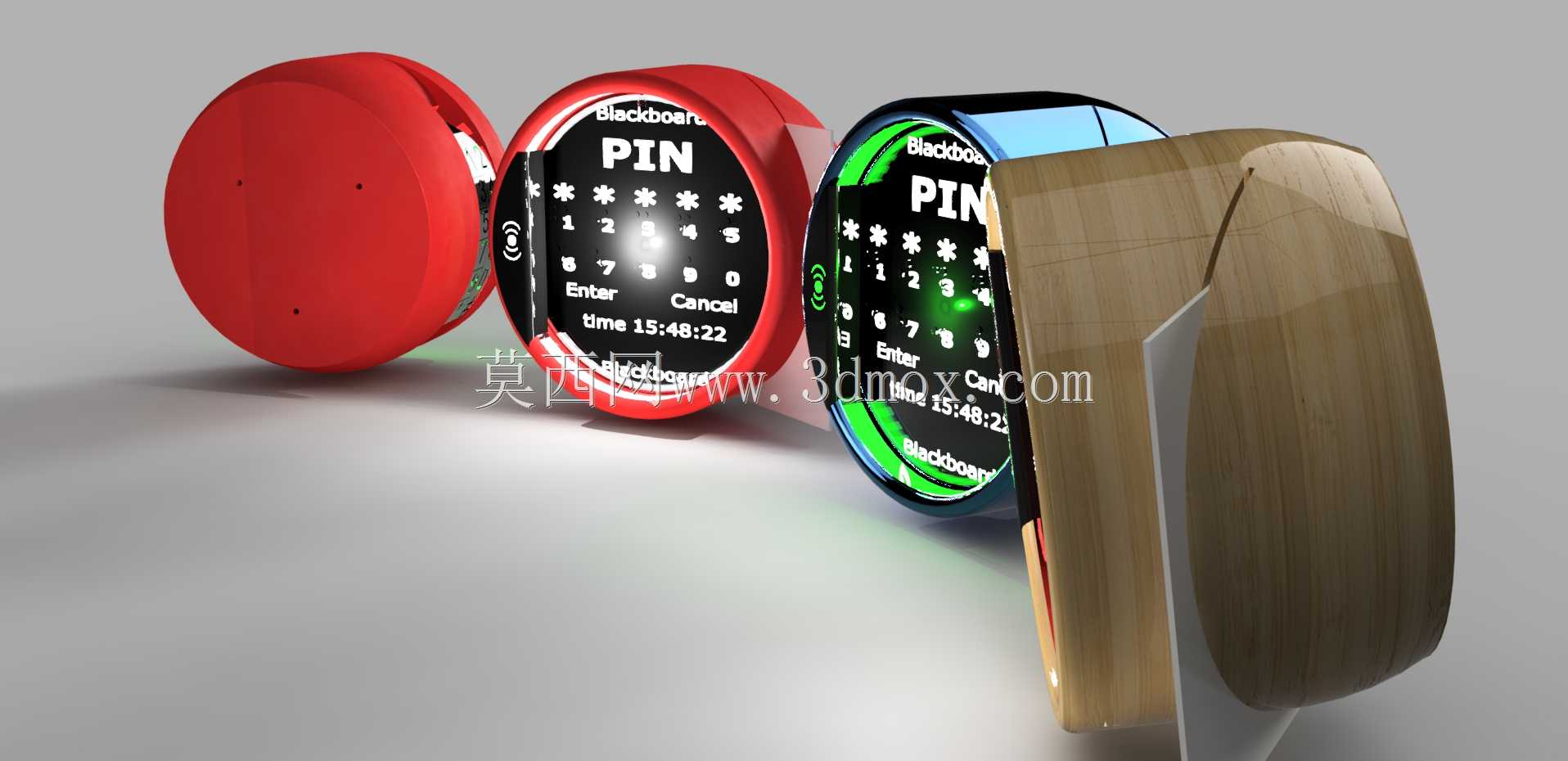

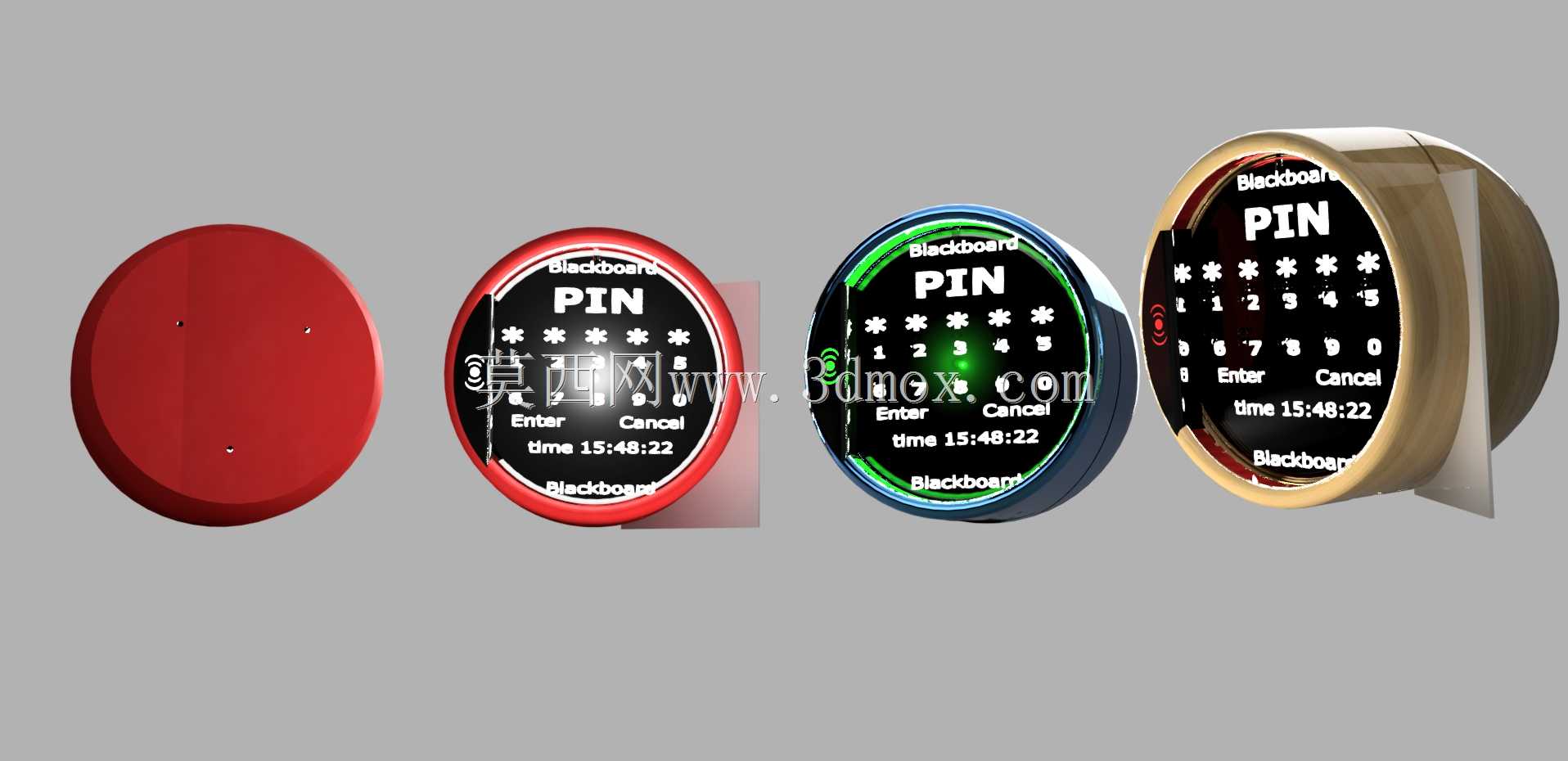

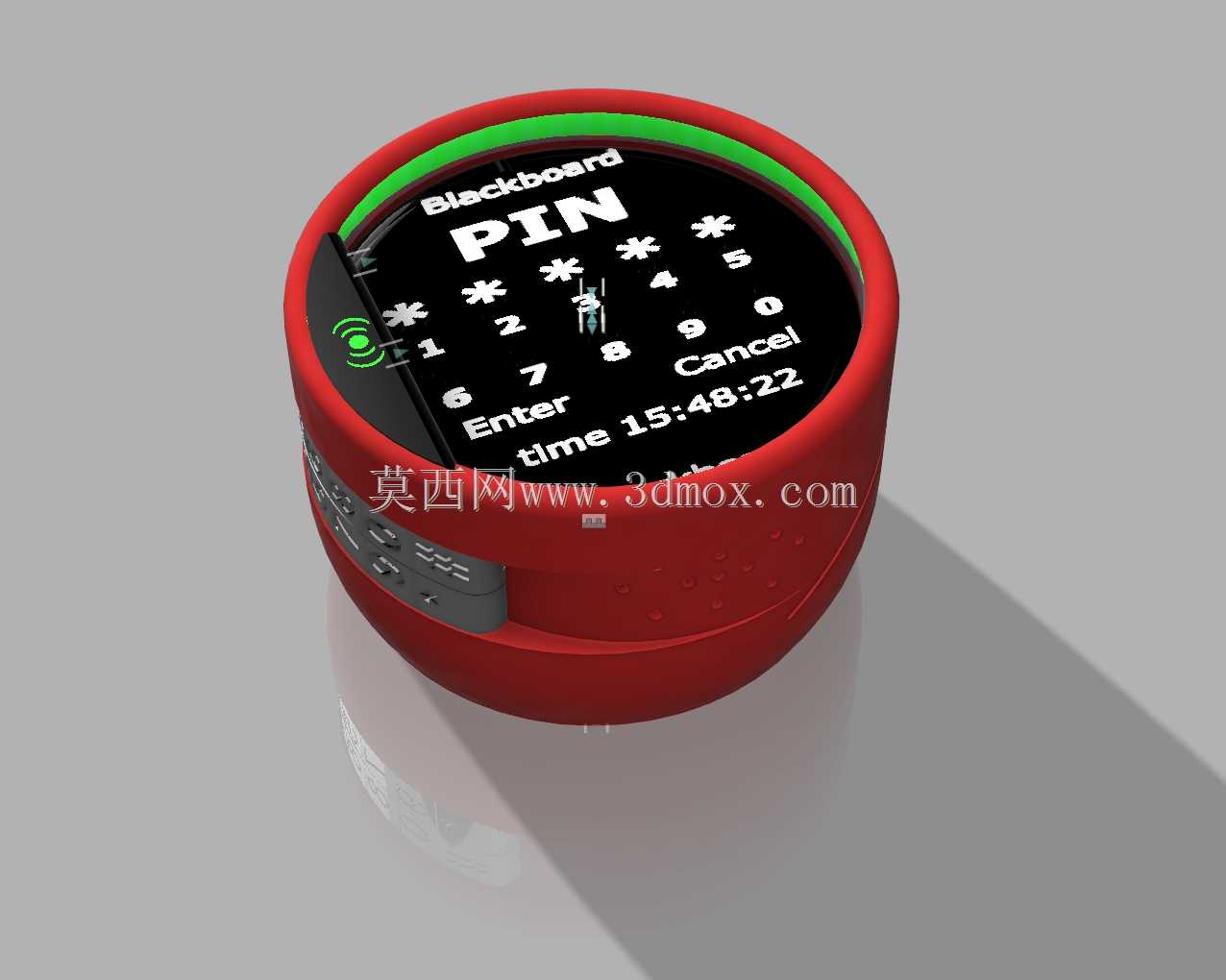

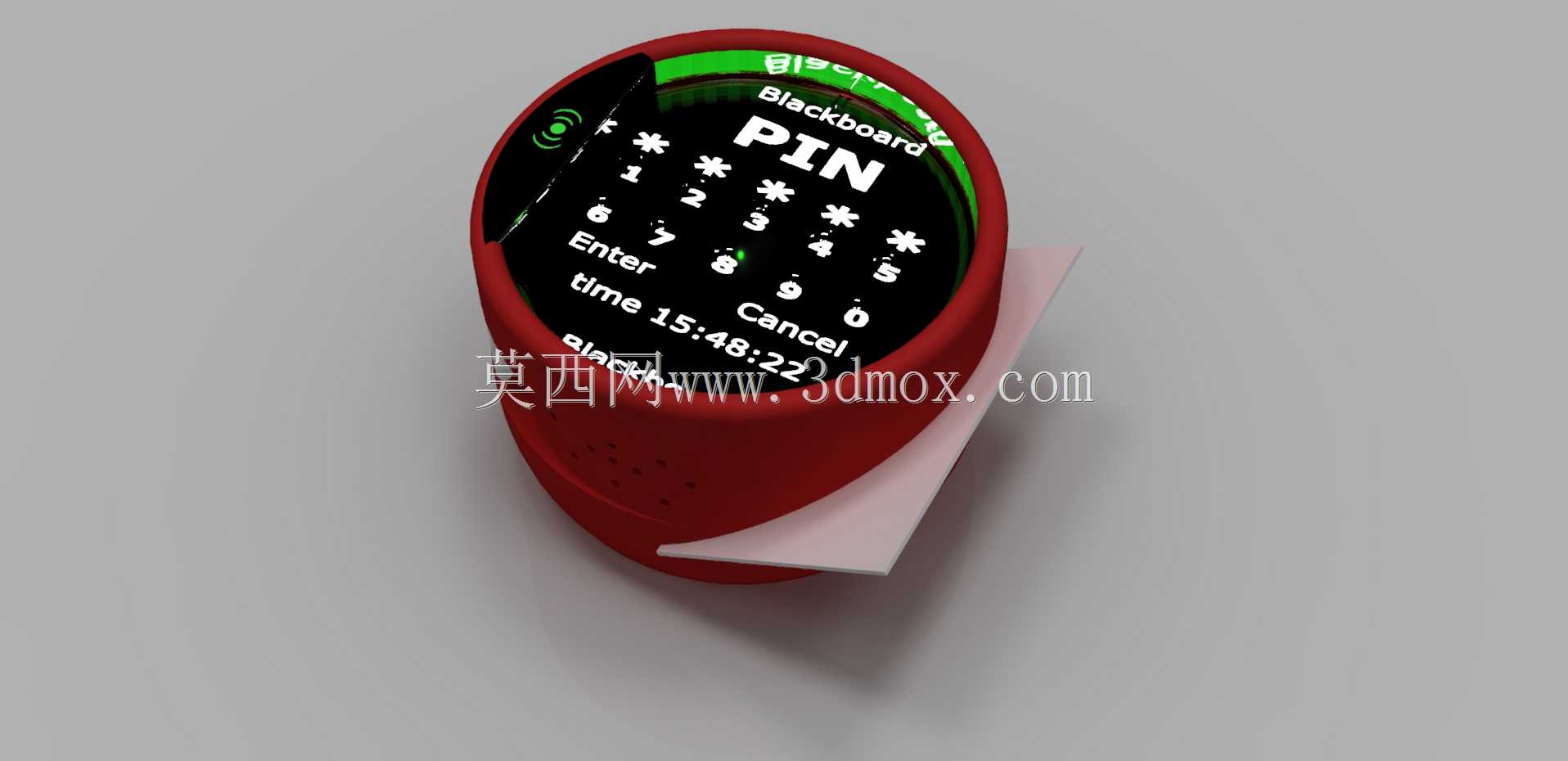

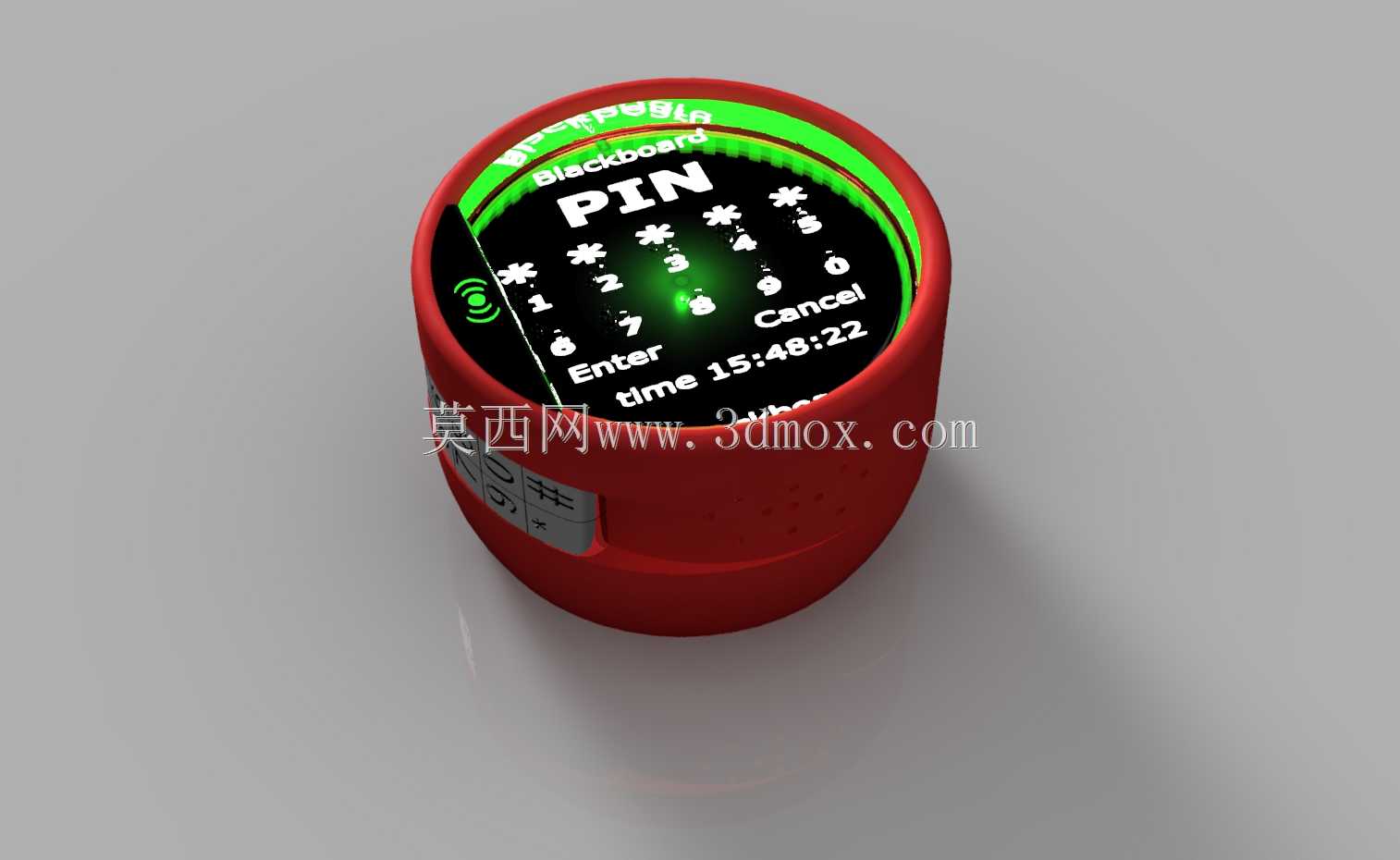

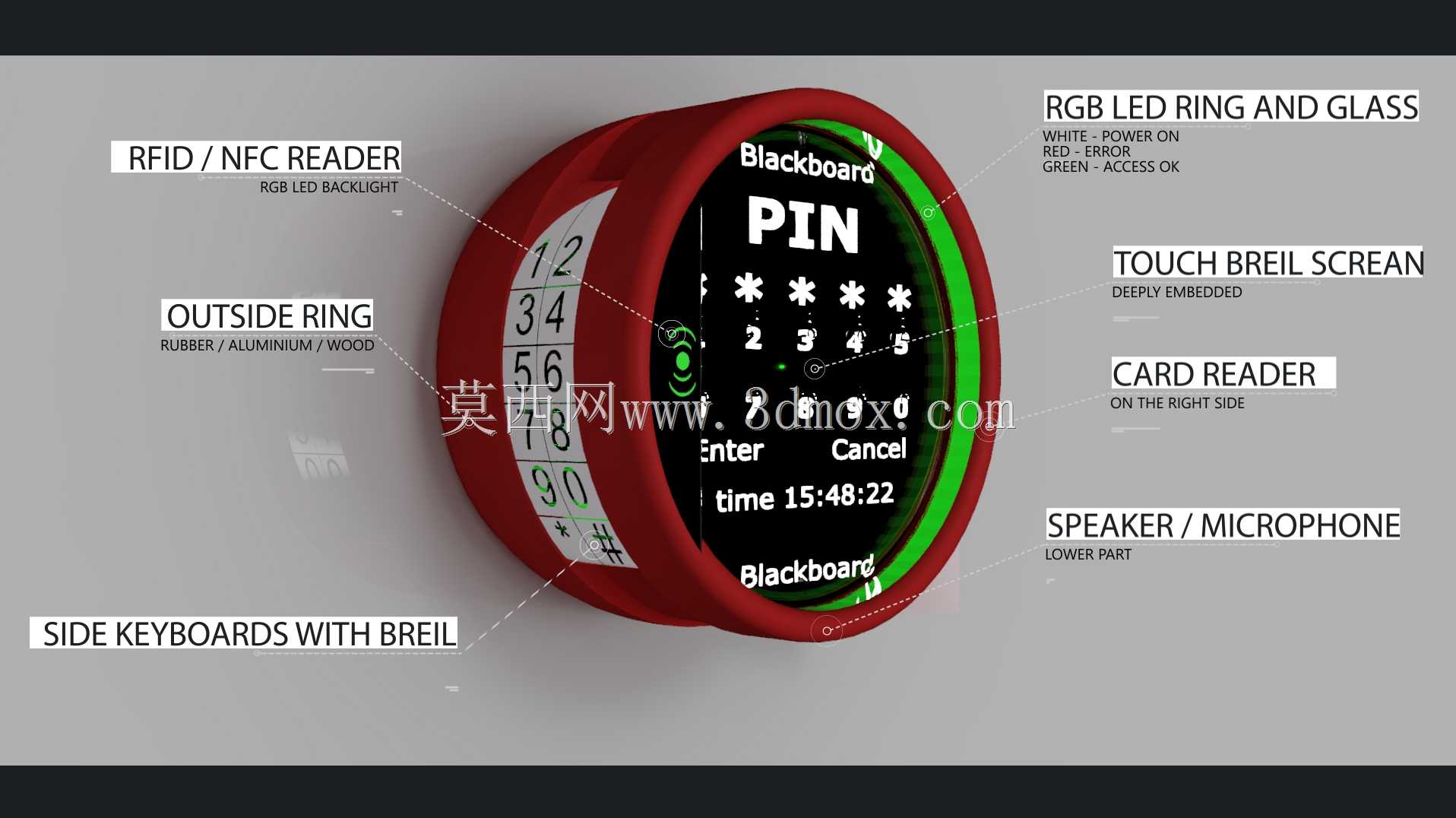

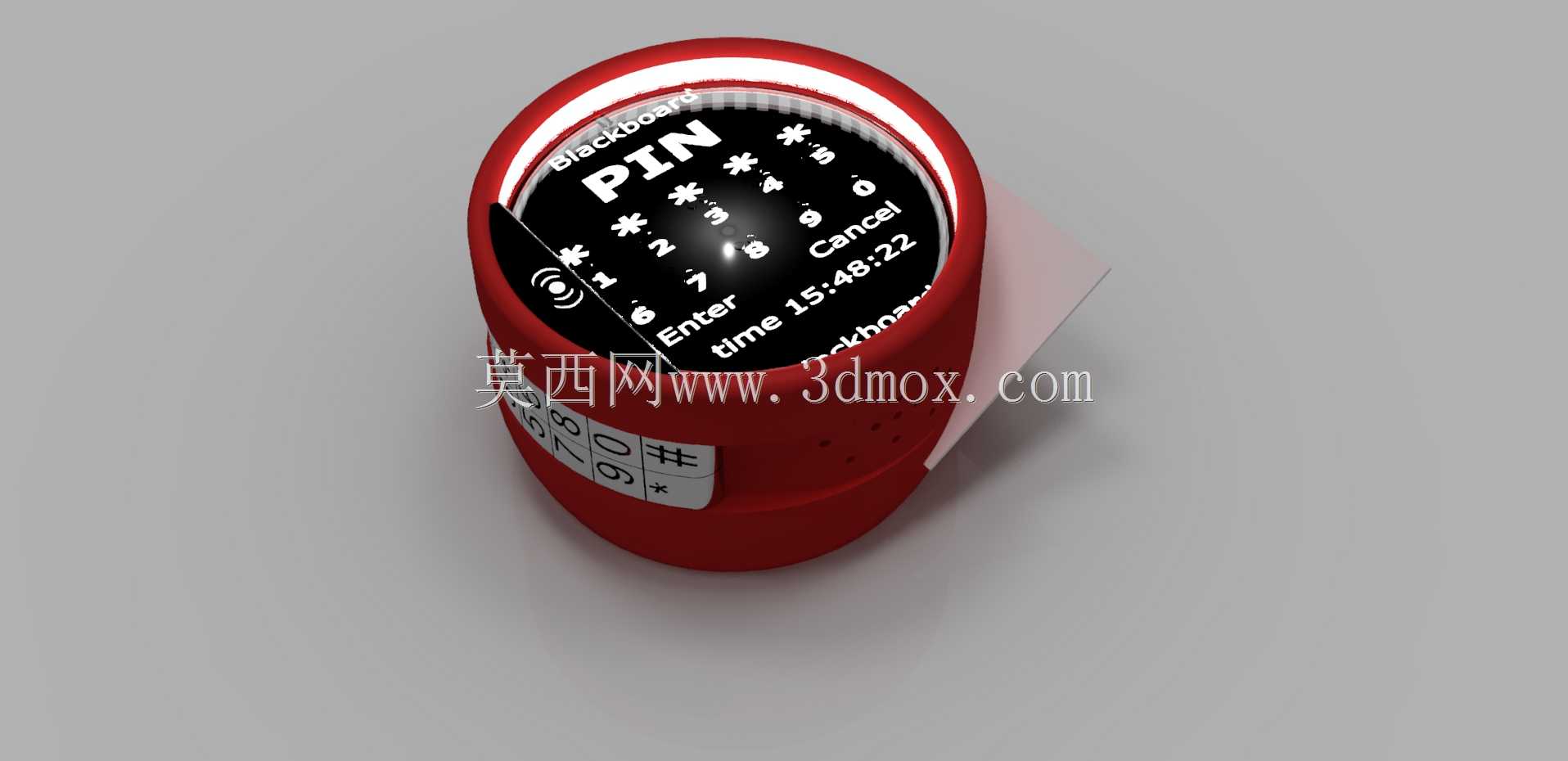

功能模块的布局完全围绕单人操作的人机工学逻辑排布，正面核心区域为深嵌式玻璃触控屏，屏幕下沉深度控制在8mm，既可以避免日常通行时剐蹭屏幕表面，也能减少外界强光直射屏幕造成的反光问题，屏幕外圈集成RGB环形灯带，可通过不同灯光颜色反馈设备状态：白色常亮代表设备处于待机通电状态，红色闪烁代表识别错误、权限核验不通过，绿色常亮代表核验通过可通行，无需用户凑近查看屏幕文字提示，远距离即可获取设备反馈。屏幕右侧内置非接触式读卡模块，支持IC卡、RFID卡片识别，左侧区域集成NFC读写模块，可兼容手机NFC卡包、NFC工牌的识别需求，识别天线的安装位置做了倾角调整，识别区域正对用户站立时的卡片持握高度，识别响应距离控制在0-5cm，避免邻道干扰、误识别旁边人员卡片的问题。

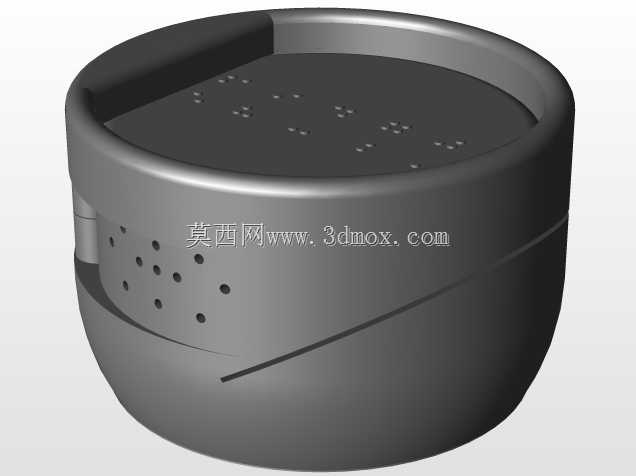

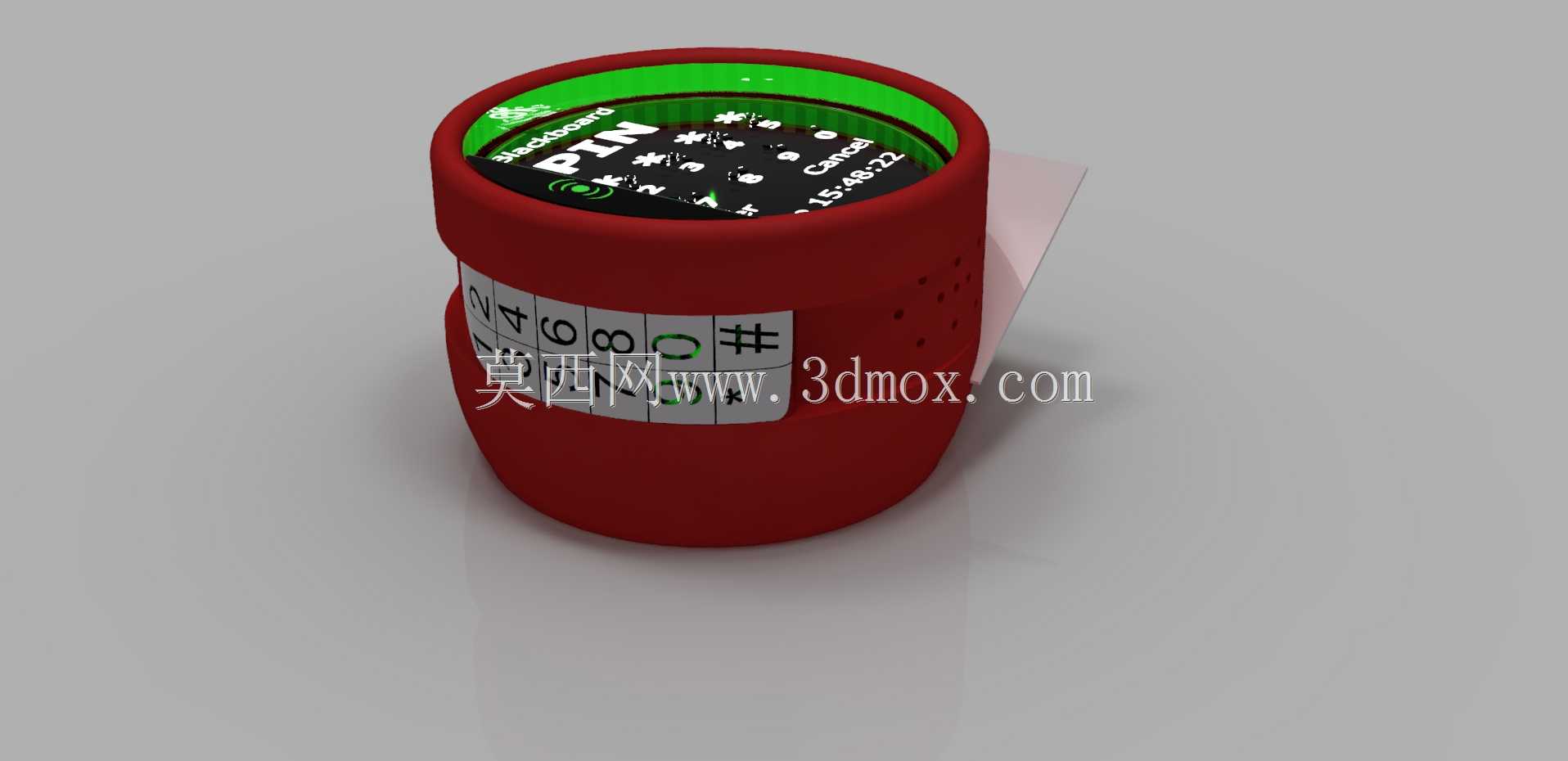

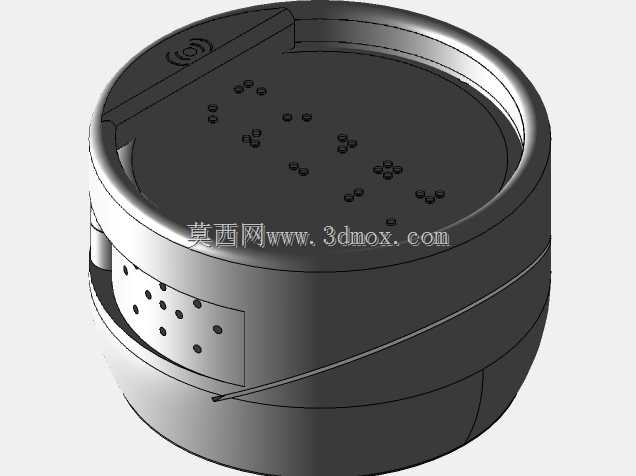

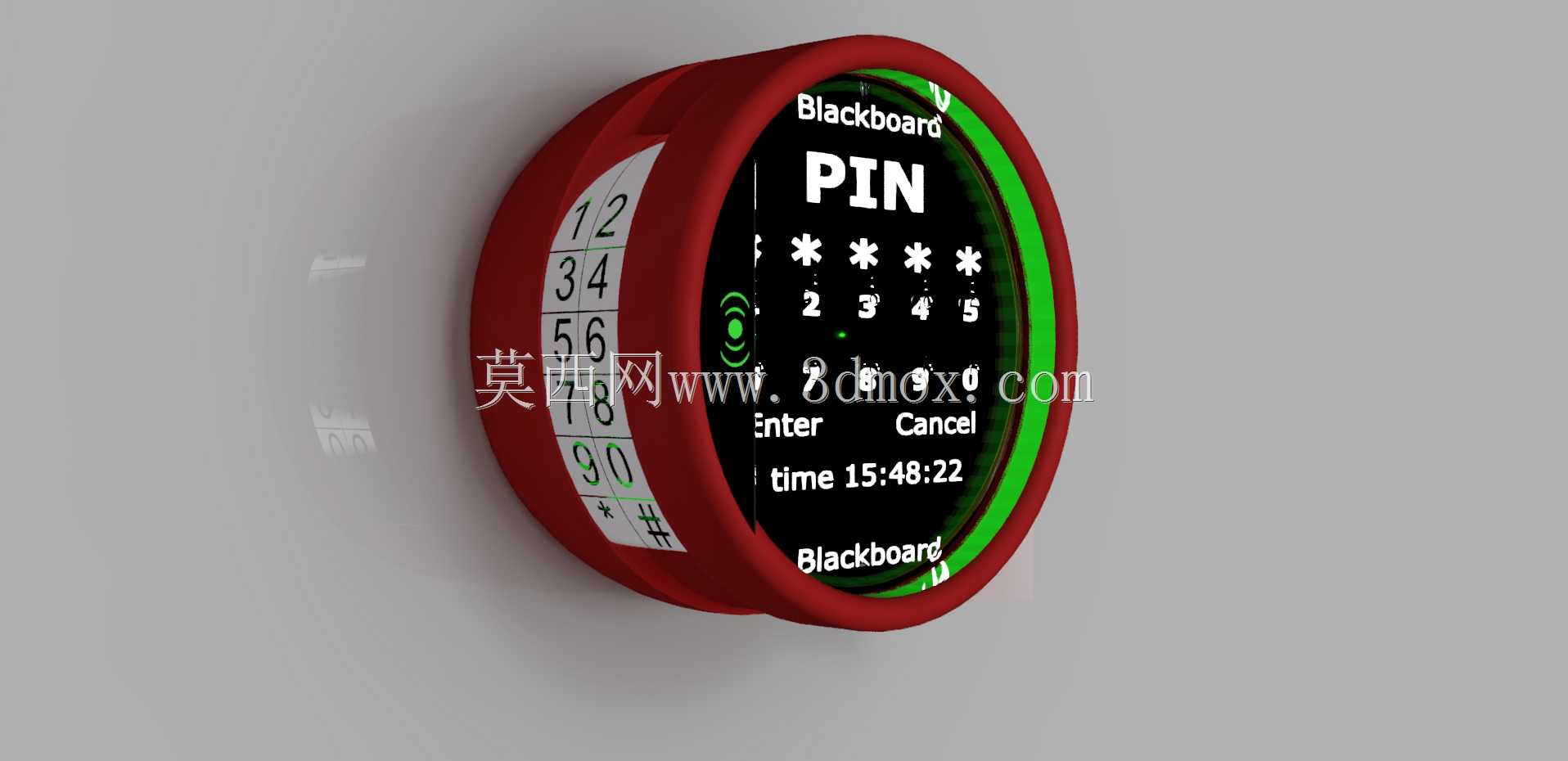

设备下半部分集成扬声器与拾音麦克风，可实现语音提示、远程对讲功能，当访客呼叫室内端时，麦克风可清晰采集1米范围内的人声，扬声器音量可根据安装环境的噪音水平调整，覆盖3米范围内的听音需求。设备两侧设置了带盲文标识的物理按键，按键采用布雷尔盲文点位设计，按键凸起高度1.2mm，视障用户可通过触摸盲文完成密码输入、呼叫确认操作，物理按键的触发力度设置为15N，避免衣物剐蹭造成的误触发，同时减少长期按动的按键疲劳问题。触控屏本身采用电容触控方案，支持戴薄手套操作，屏幕界面默认显示PIN码输入键盘，输入完成后可通过屏幕上的确认按键提交核验，取消按键可清空当前输入内容，屏幕下方固定显示设备标识，界面字体大小适配30cm视距下的清晰认读需求。

从安装边界来看，设备整体厚度控制在32mm，嵌入墙面的深度为27mm，外露部分厚度仅5mm，不会对通行空间造成突出阻碍，背部接线区域预留了标准86底盒的安装孔位，可直接适配现有门禁系统的通用底盒进行替换安装，无需重新在墙面开孔布线。设备内部的电路板采用分层排布，读卡模块与触控模块之间设置了金属屏蔽层，避免射频信号对触控灵敏度造成干扰，所有接口均做了防水胶圈密封，可适配半户外的安装场景，应对日常溅水、凝露等工况不会出现电路短路问题。设计过程中特意取消了传统门禁设备额外突出的侧置键盘结构，将物理按键与设备侧环整合为一体，既缩减了设备整体的外轮廓尺寸，也减少了突出结构被外力磕碰损坏的概率，侧置按键的位置对应人手自然握持设备的手指落点，用户在凑近屏幕操作时，手指可自然搭在侧键位置，无需刻意调整手部姿态即可完成盲操作。
