停车场路灯防护U型钢管路障结构

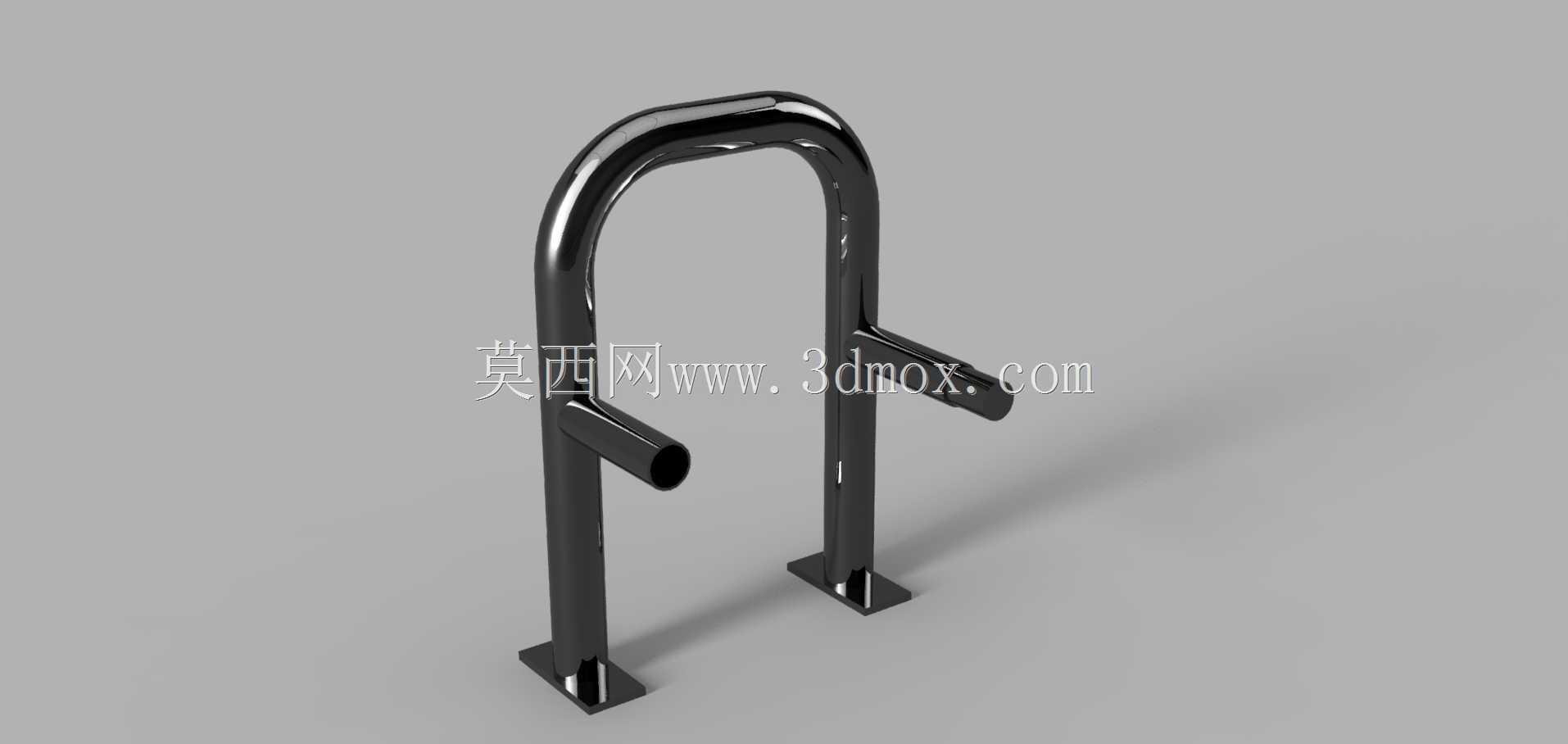

　　在城市公共停车场、商业体地面停车区、小区露天车位的规划布局中，路灯杆作为照明配套设施往往紧邻车位边缘设置，日常车辆停靠、挪位过程中，新手操作失误、车辆转弯半径估算不足、倒车视线遮挡等情况极易引发车辆剐蹭、撞击灯杆的问题，轻则造成车身漆面损伤、灯杆漆面脱落变形，重则导致灯杆倾斜、线路破损引发漏电或照明失效，这类场景下的刚性防护构件一直是停车配套设施里容易被忽略但实用性极强的部分。这款U型结构的防护路障，就是专门针对车位旁路灯杆的防护需求设计的，整体采用等径圆钢管弯折焊接成型，没有多余的装饰性结构，所有加工工序都围绕防撞性能与安装便捷性展开。从结构受力角度来看，两根竖向立管作为主要的受力承载部件，底部焊接方形安装法兰盘，

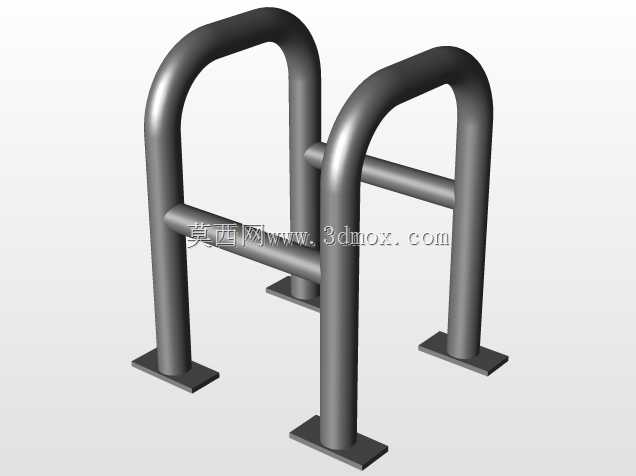

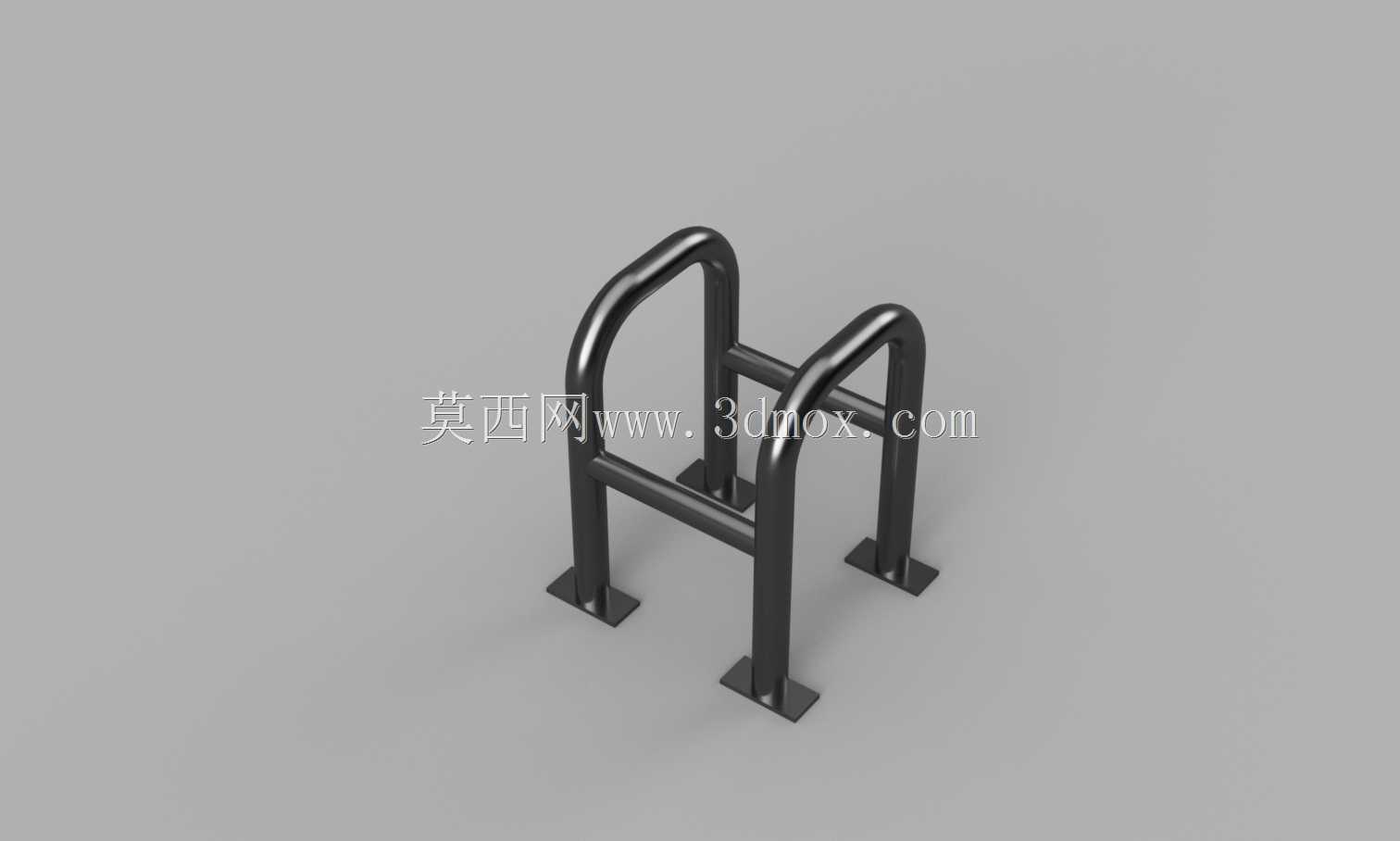

　　法兰盘上预留四个螺栓安装孔，安装时直接通过膨胀螺栓与硬化混凝土地面固定，不需要额外做预埋基础，适配现有已完工停车场的加装需求，不会破坏原有地面的铺装层结构。竖向立管向上延伸至设定高度后做圆弧弯折，形成朝向车位侧的弧形过渡段，两段弧形管之间通过横向连接钢管焊接成整体框架，横向连接杆的位置设置在竖向立管的中下部，一方面可以强化整体框架的抗侧向冲击能力，避免单根立管受撞击后出现过度变形，另一方面弧形的顶部设计没有尖锐棱角，即便人员意外磕碰也能降低磕碰伤害，符合公共区域设施的安全设计要求。设计过程中首先要明确安装边界：整个防护架需要围合在路灯杆朝向车位的三侧，预留出灯杆日常检修的操作空间，不能遮挡灯杆的检修门，也不能影响路灯线路的维护作业，

　　因此框架的内空尺寸需要根据常规路灯杆的底部直径做通用化适配，保证多数市售1.2米以下安装直径的路灯杆都能被纳入防护范围内，安装时防护架与灯杆外壁之间预留10到15厘米的间隙，既避免车辆直接接触灯杆，也给灯杆的轻微沉降、热胀冷缩预留变形空间。竖向钢管的高度设置参考普通家用轿车的保险杠高度，控制在60到70厘米区间，这个高度刚好能在车辆低速撞击时首先接触车辆保险杠结构，通过自身的结构变形吸收撞击能量，避免车辆直接刚性撞击灯杆，同时高度不会过高遮挡驾驶员的停车视线，也不会影响路灯的照明投射范围。钢管的壁厚选择兼顾防护强度与材料成本，常规场景下采用2.5到3毫米壁厚的焊接钢管即可满足低速停车撞击的防护需求，表面做黑色喷塑处理，既可以提升户外环境下的防锈耐腐蚀能力，黑色外观也能与多数停车场的沥青地面、灰色铺装形成清晰的视觉区分，提醒驾驶员注意避让。实际安装时需要注意，法兰盘的固定膨胀螺栓要选择长度不短于10厘米的规格，钻孔深度要穿透地面硬化层到达坚实的混凝土基层，避免受撞击后整个防护架被连根拔起；焊接部位需要做满焊处理，焊后打磨焊渣再做表面涂装，避免焊缝位置提前锈蚀影响结构寿命。不同于常规的直立式警示柱，这种双U型连为一体的结构整体抗侧倾能力更强，当车辆撞击其中任意一根竖向管时，撞击力会通过横向连接杆传递到另外两根竖向管上，由三个固定点共同分散冲击力，相比单根警示柱的抗撞击能力提升40%以上，而且整体框架式的结构视觉辨识度更高，

　　驾驶员在倒车时能更清晰地判断障碍物位置，提前调整车辆姿态。在部分靠近人行道的路灯杆位置，这款防护架也可以起到隔离行人与车辆的作用，避免车辆意外冲上人行道威胁行人安全，同时不会阻碍行人的正常通行，弧形的顶部也不会勾挂行人的衣物、背包。从建模逻辑来看，整个构件的建模过程不需要复杂的曲面操作，先绘制钢管的中心线路径，通过扫描特征生成圆管主体，再单独建模底部的法兰盘，通过装配约束或者组合焊接特征将所有零件合并为整体，建模时需要注意弯折位置的圆角半径要符合钢管弯折的工艺要求，避免弯折半径过小导致钢管外侧壁开裂、内侧起皱，通常弯折半径设置为钢管直径的3倍以上，就能满足常规弯管设备的加工要求，不需要定制特殊的弯折模具，适合批量加工生产。
