LM10UU直线运动轴承精密结构设计

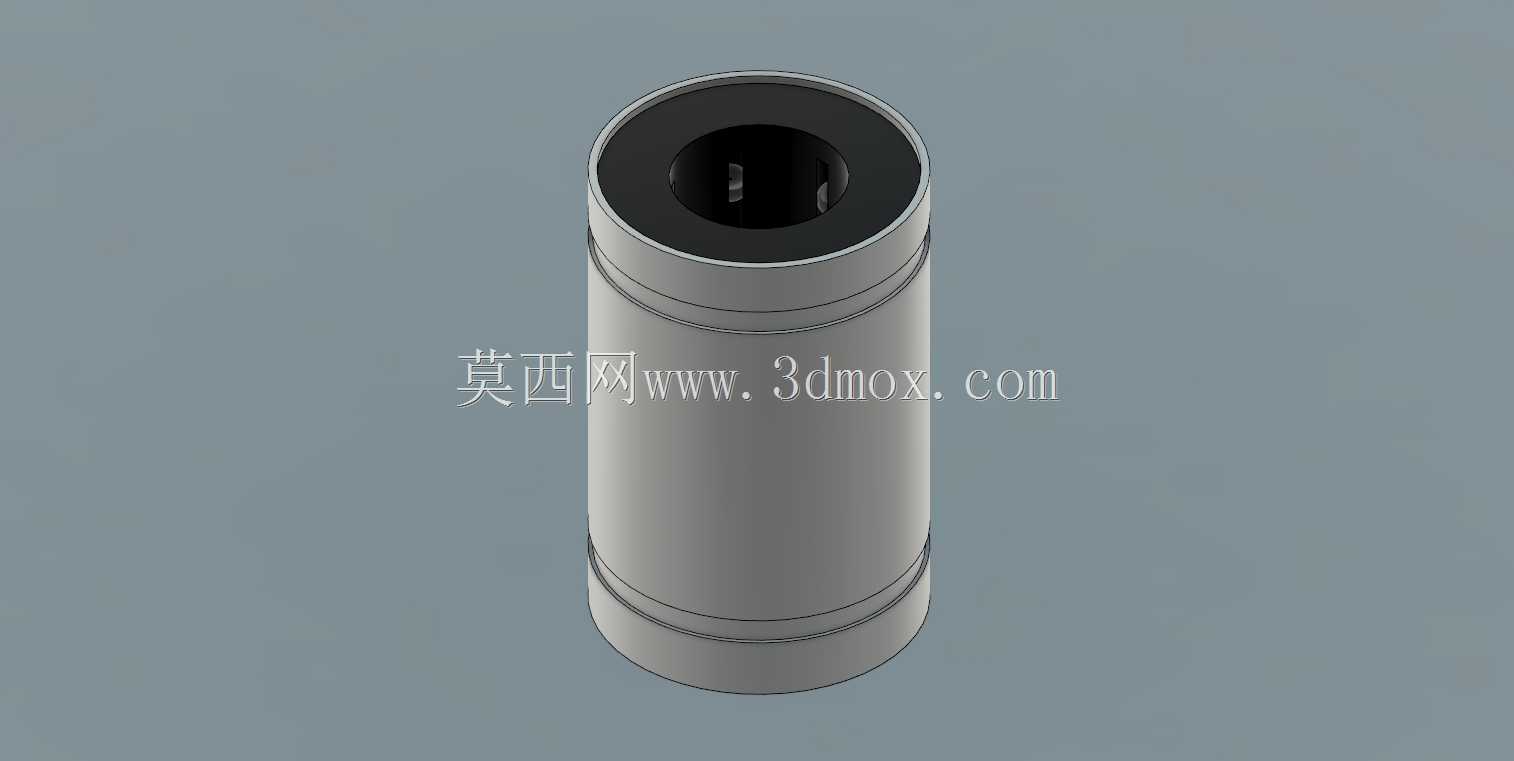

在自动化生产线的直线往复工位、3D打印设备的运动轴系、小型检测仪器的滑台导向结构里，这类小内径直线轴承是承担低摩擦线性运动支撑的核心零件，LM10UU规格对应的适配轴径为10毫米，是轻载线性传动场景里应用频次极高的标准件。从结构设计逻辑来看，这类轴承采用套筒式整体外形，外壳为高精度金属筒体，内部保持架均匀排布循环钢球列，钢球在保持架的导槽内做无限循环运动，将轴与轴承座之间的滑动摩擦转化为钢球的滚动摩擦，大幅降低运动过程中的阻力，同时保证轴向运动的直线度精度。

设计过程中首先要明确安装边界条件，该轴承的外径、总长均遵循行业通用标准尺寸，可直接适配对应规格的轴承座安装孔，安装时采用压入式装配即可，不需要额外设计复杂的定位结构，能大幅降低设备装配的工时成本。轴承两端设计有密封挡圈结构，可阻挡工况环境中的粉尘、切屑进入轴承内部的钢球循环通道，避免杂质造成钢球卡滞、滚道磨损，延长部件的实际使用寿命。

从实际使用场景的适配性来说，这类轴承不承担径向重载载荷，主要适配轻载、高速往复的直线运动工况，比如小型点胶设备的Z轴导向、包装机械的拨料杆直线运动、电子检测设备的探针模组滑台，都能看到这类轴承的应用。设计建模时需要重点保证内孔与适配光轴的配合公差，通常内孔与光轴采用间隙配合，保证钢球滚动时无卡滞，同时控制径向间隙在合理范围，避免运动过程中出现晃动，影响设备的运动精度。

筒体的外圆与安装座孔采用过渡配合，保证轴承压入后不会随轴做轴向窜动，外圆表面的环形槽结构可用于加装卡簧做轴向定位，应对存在一定轴向冲击的工况。建模过程中需要还原钢球的循环路径结构，保持架的兜孔位置需要均匀分布，保证每列钢球的受力均匀，避免局部载荷过大造成早期磨损。轴承的端面设计为平端面，可与安装座的定位端面完全贴合，保证装配后轴承的轴线与安装基准面垂直，避免轴运动时出现别劲的问题。

在选型匹配阶段，需要结合实际工况的运动速度、载荷大小、行程长度来确认该规格是否适用，10毫米内径的规格通常适配轴系负载在几十牛范围内的轻载场景，若负载过大则需要选用更长尺寸的同内径加长型轴承，或者更换更大规格的型号。日常维护中，这类轴承需要定期补充润滑脂，通过钢球的循环将润滑脂带到整个接触滚道表面，降低钢球与滚道之间的磨损，长期运行后若出现运动卡顿、间隙变大的情况，可直接整体更换，因为属于标准件，备件采购和替换都非常便捷，不需要对设备结构做额外修改。

从建模的细节处理来说，筒体的外圆表面粗糙度、内孔滚道的硬度要求都需要在模型的工程属性里做对应标注，方便后续加工或者选型时核对参数，钢球的直径、数量、排布角度都严格遵循标准件的实际参数，保证建出来的模型在做虚拟装配时能完全适配对应的轴和安装座，不会出现干涉或者间隙过大的问题，为后续的设备整体装配仿真、运动干涉检查提供准确的模型基础。
