概念型门禁RFID密码读取终端设计

这款概念设计的门禁身份读取终端，主要面向高安保等级的办公区域、涉密场所、实验室等出入口场景使用，替代传统单一刷卡或密码验证的门禁设备，实现多因子身份核验的功能集成。从实际落地的安装边界来看，设备整体采用不规则流线型手持/壁挂适配结构，整体厚度控制在28mm以内，最宽处尺寸为72mm，长度方向为125mm，既可以通过背部卡扣固定在墙面86型标准接线盒上，也可搭配防滑底座放置在前台桌面作为临时访客核验终端使用，安装时无需额外扩孔，适配现有绝大多数门禁系统的预埋布线尺寸。

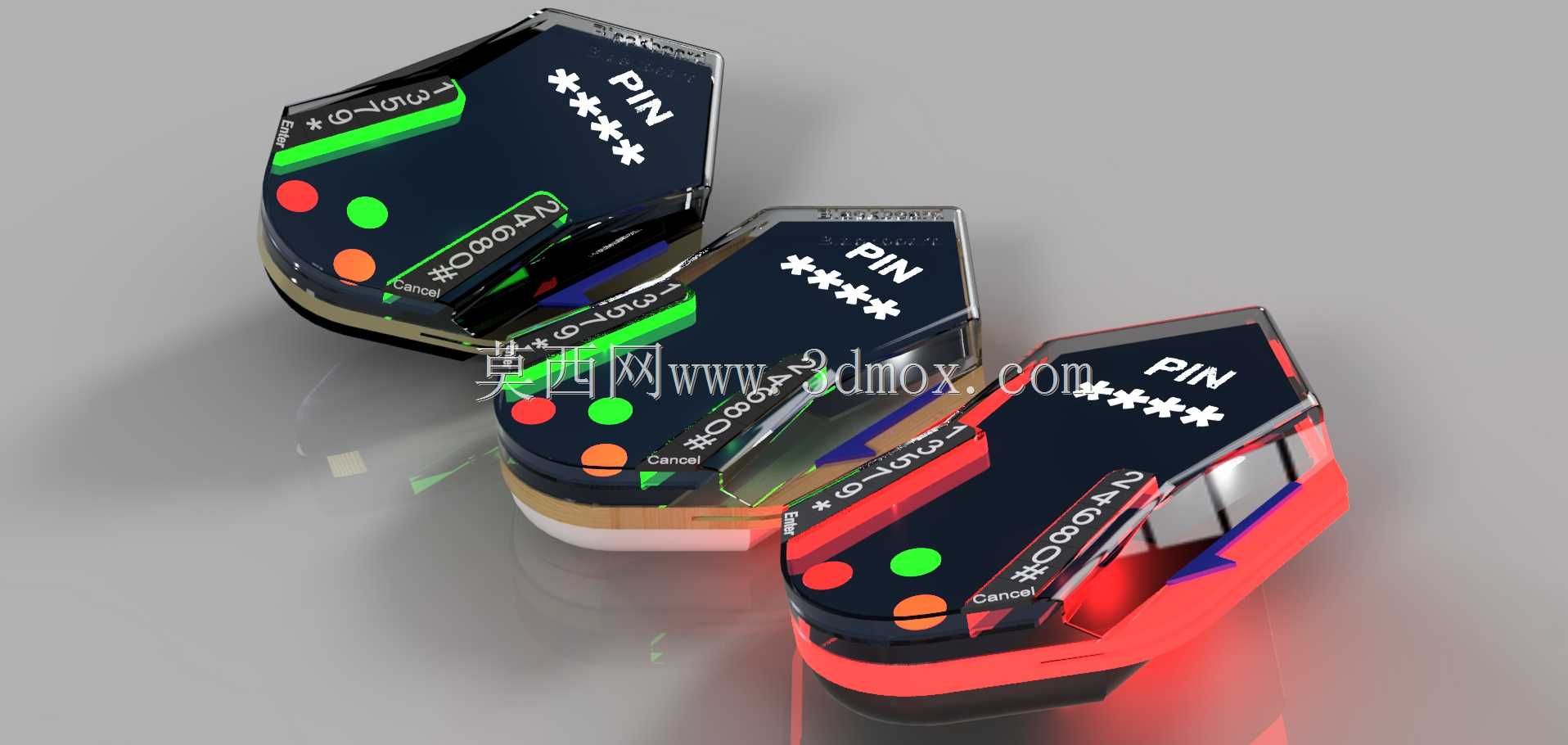

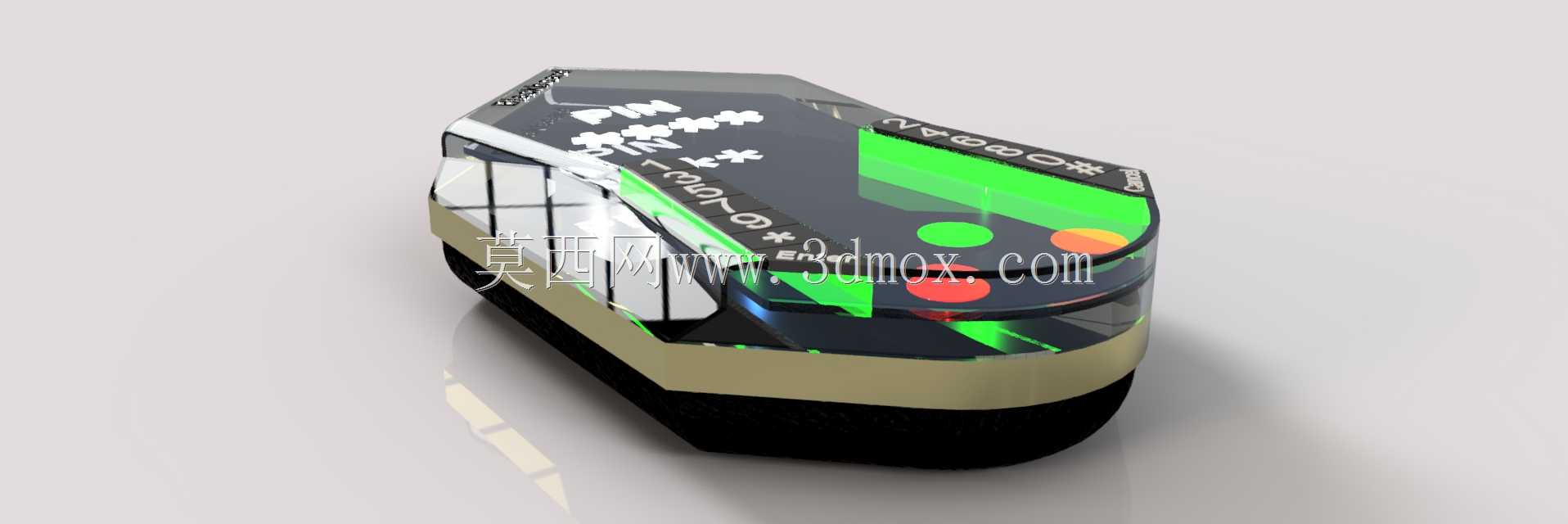

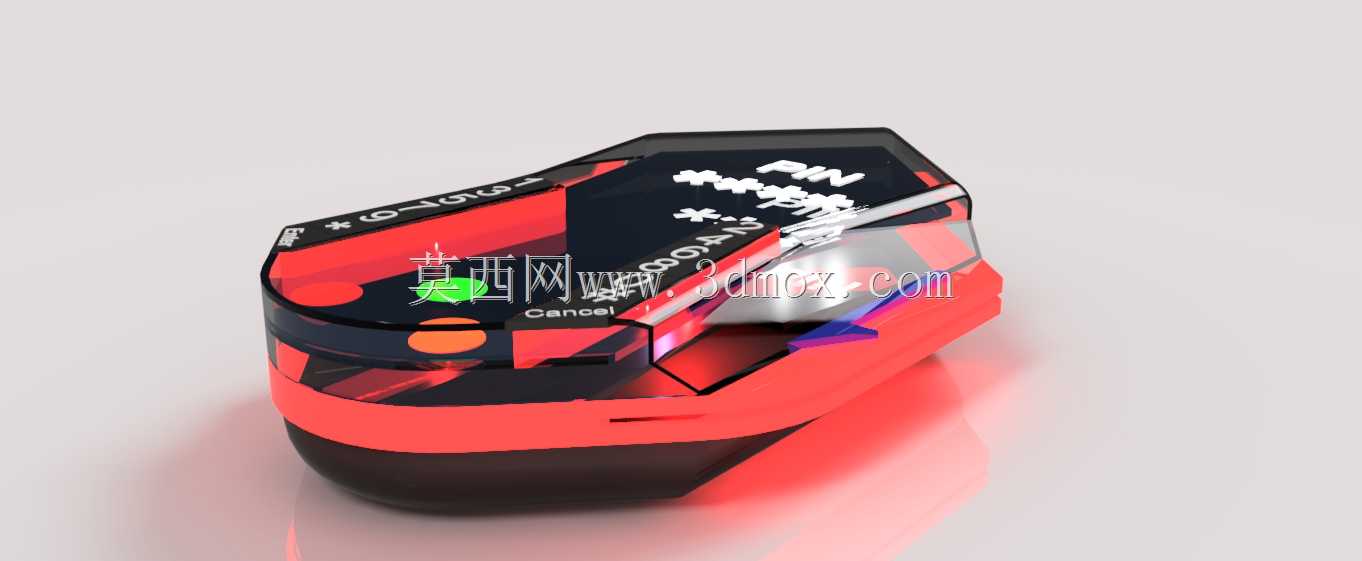

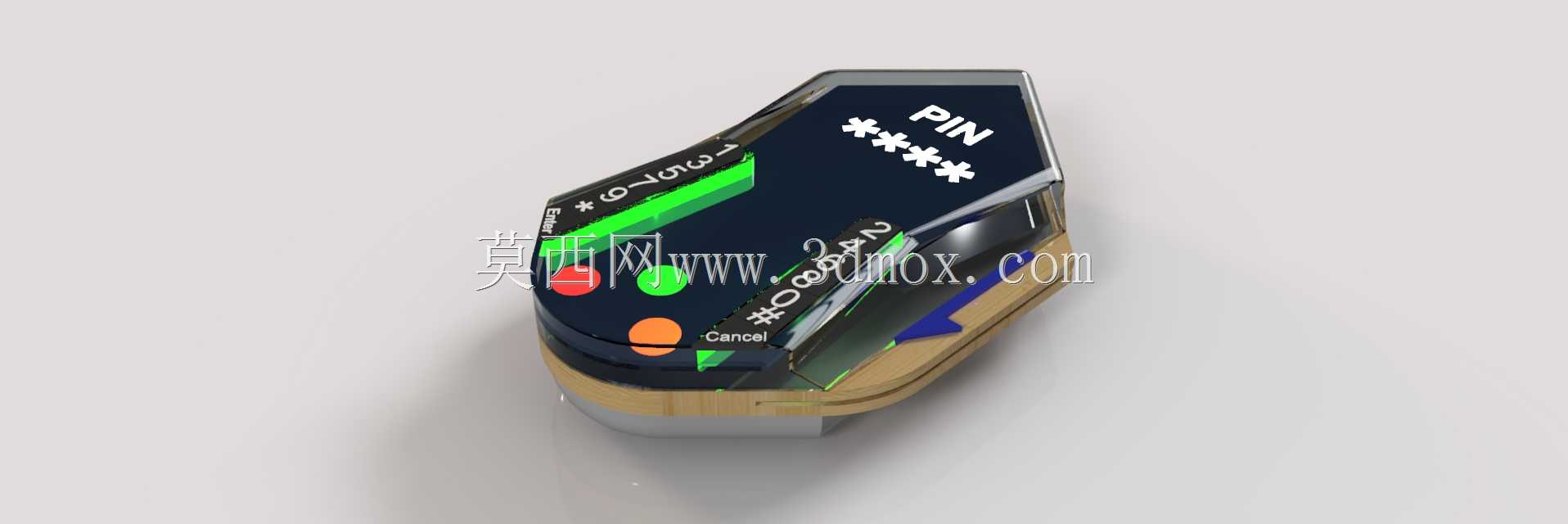

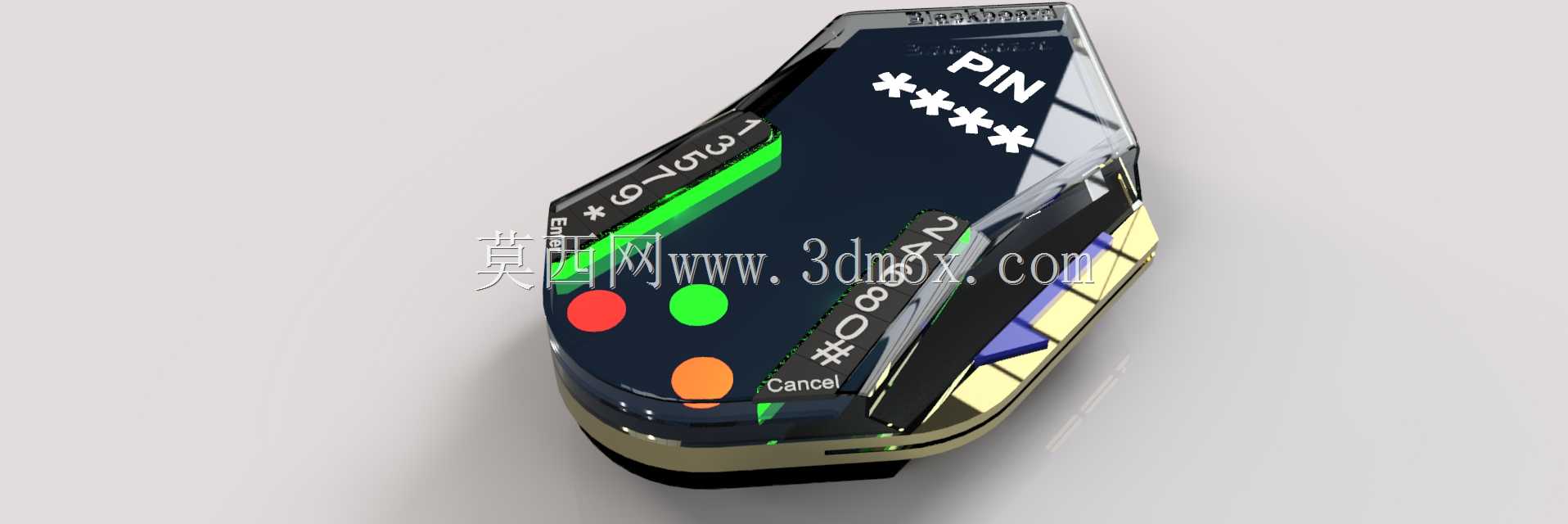

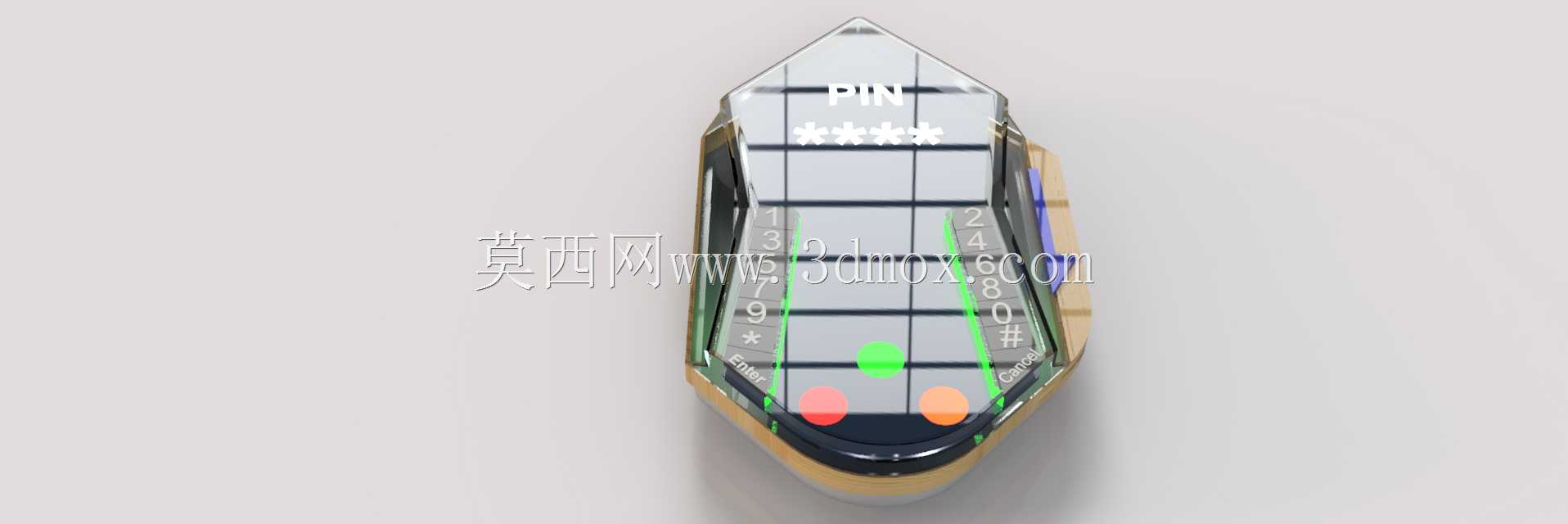

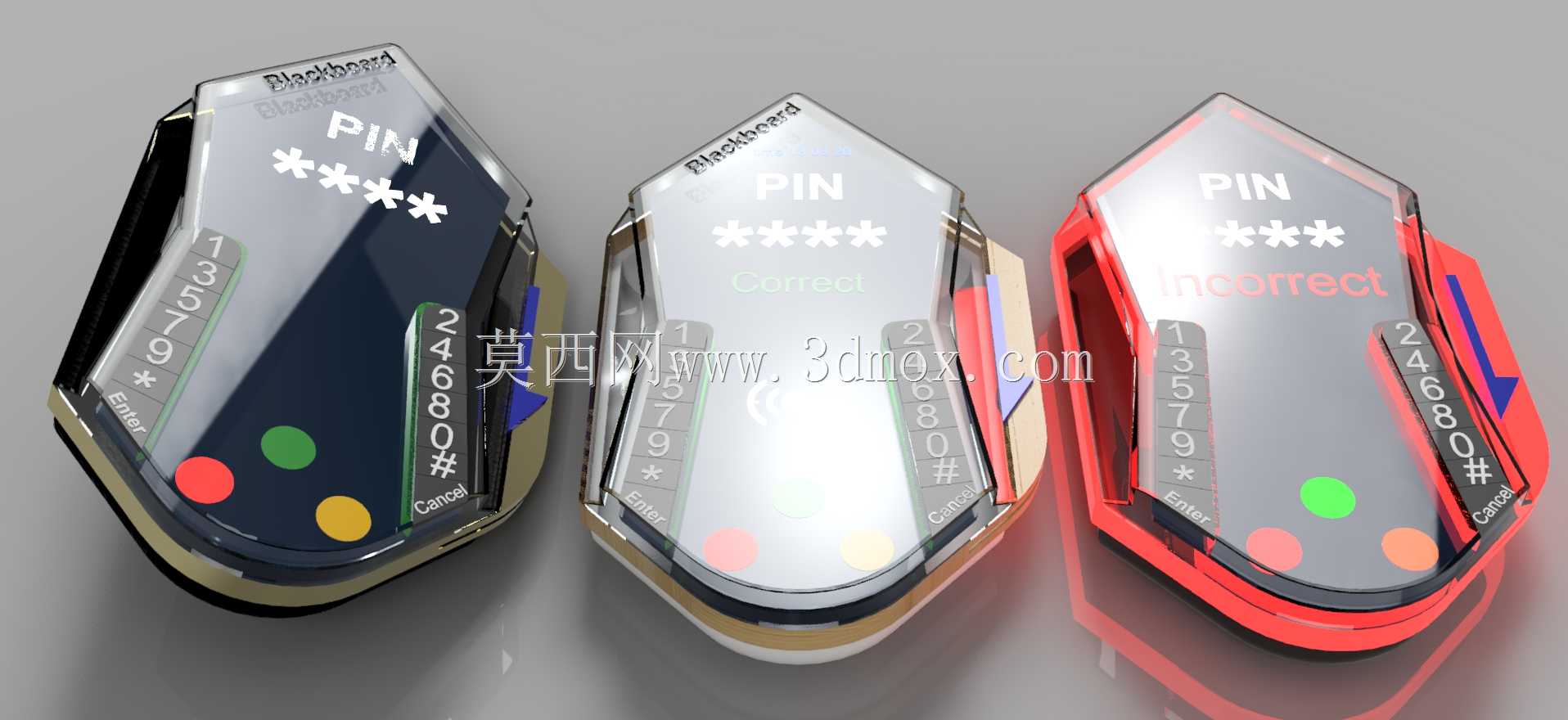

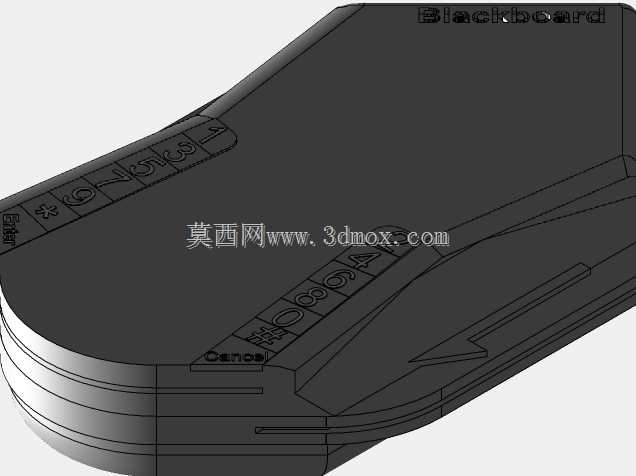

功能层面，设备整合了彩色状态显示屏、RFID读卡模块、数字触控按键区、LED状态提示面板以及内置数字时钟模块，区别于传统门禁终端单一的声光提示，正面的彩色显示区域可直接反馈PIN码输入状态：当输入正确时显示对应提示，输入错误时同步切换显示状态，侧边的数字按键采用凸起式盲文标识设计，即便在光线不足的消防通道、地下车库出入口场景下，使用者也可通过触感快速定位按键完成密码输入，无需额外寻找照明光源。RFID阅读模块支持13.56MHz频段的常见门禁卡、员工工牌读取，读卡感应距离控制在30-50mm区间，避免远距离误读导致的门禁误触发问题，同时内置的数字时钟可同步门禁系统时间，自动记录每一次身份核验的时间节点，无需额外外接计时模块。

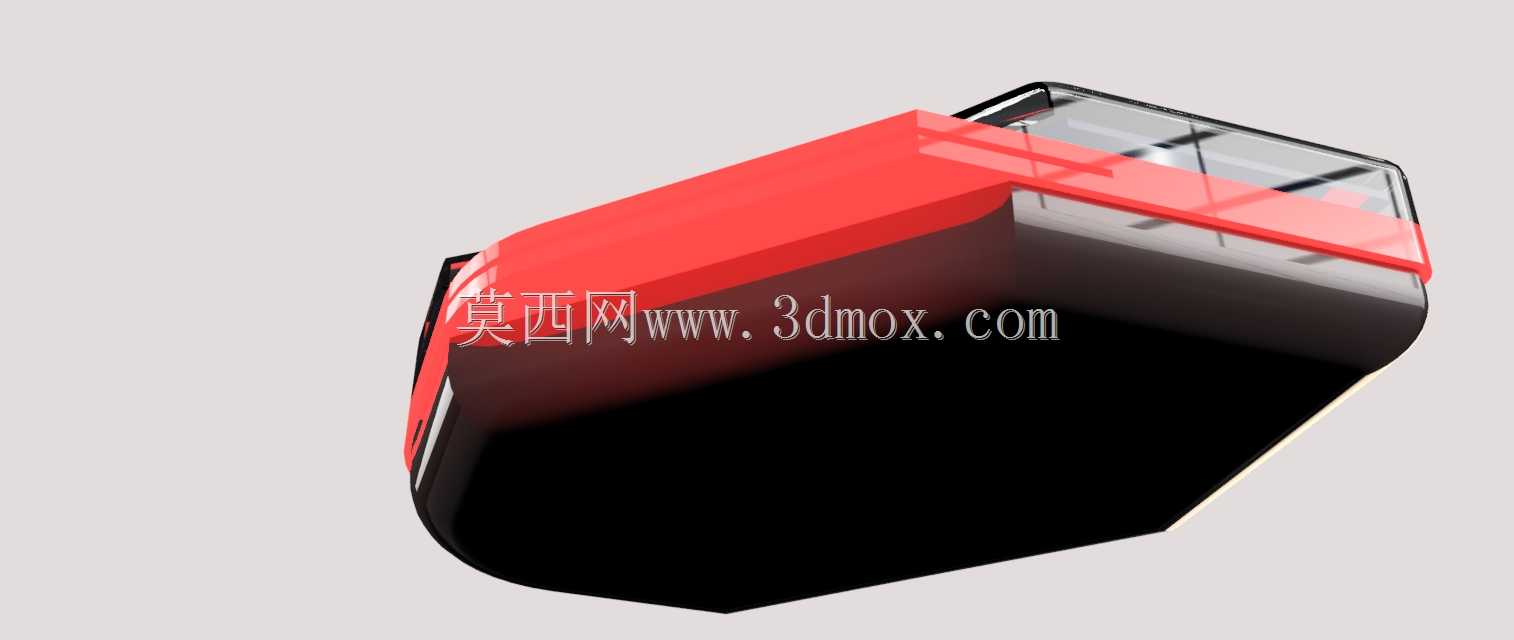

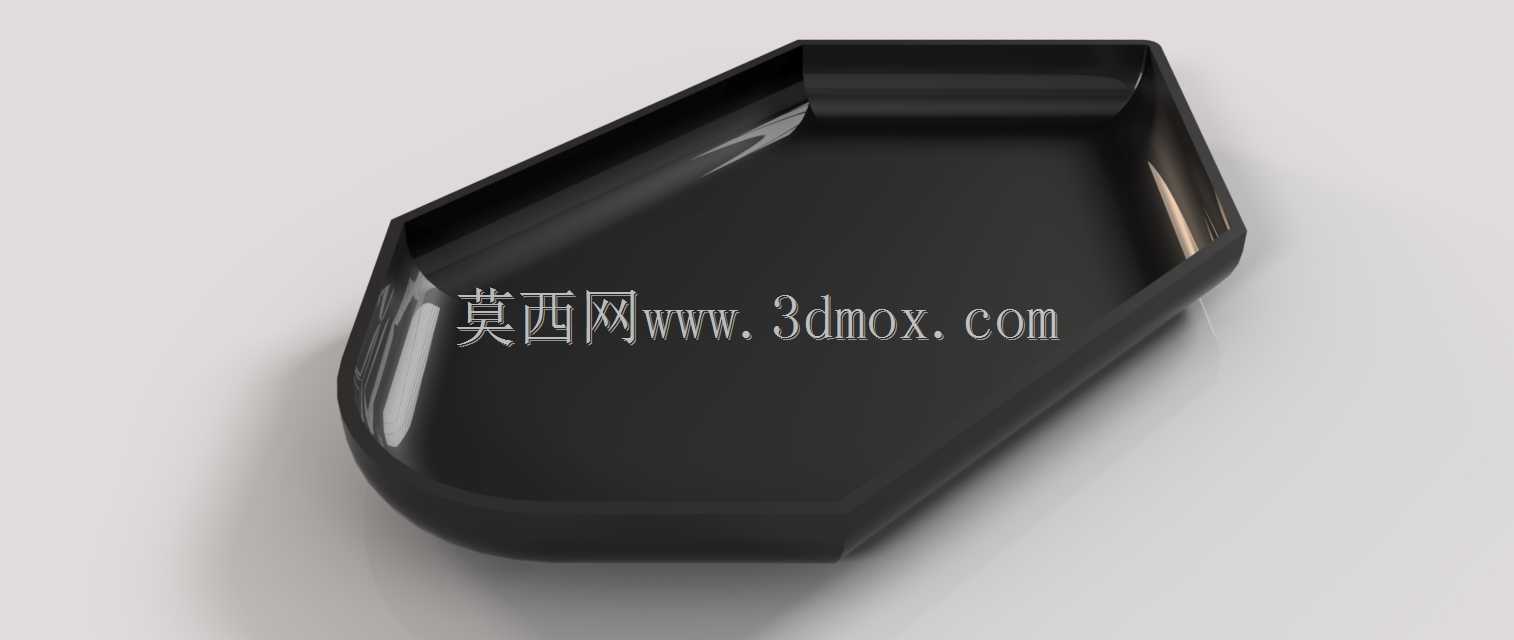

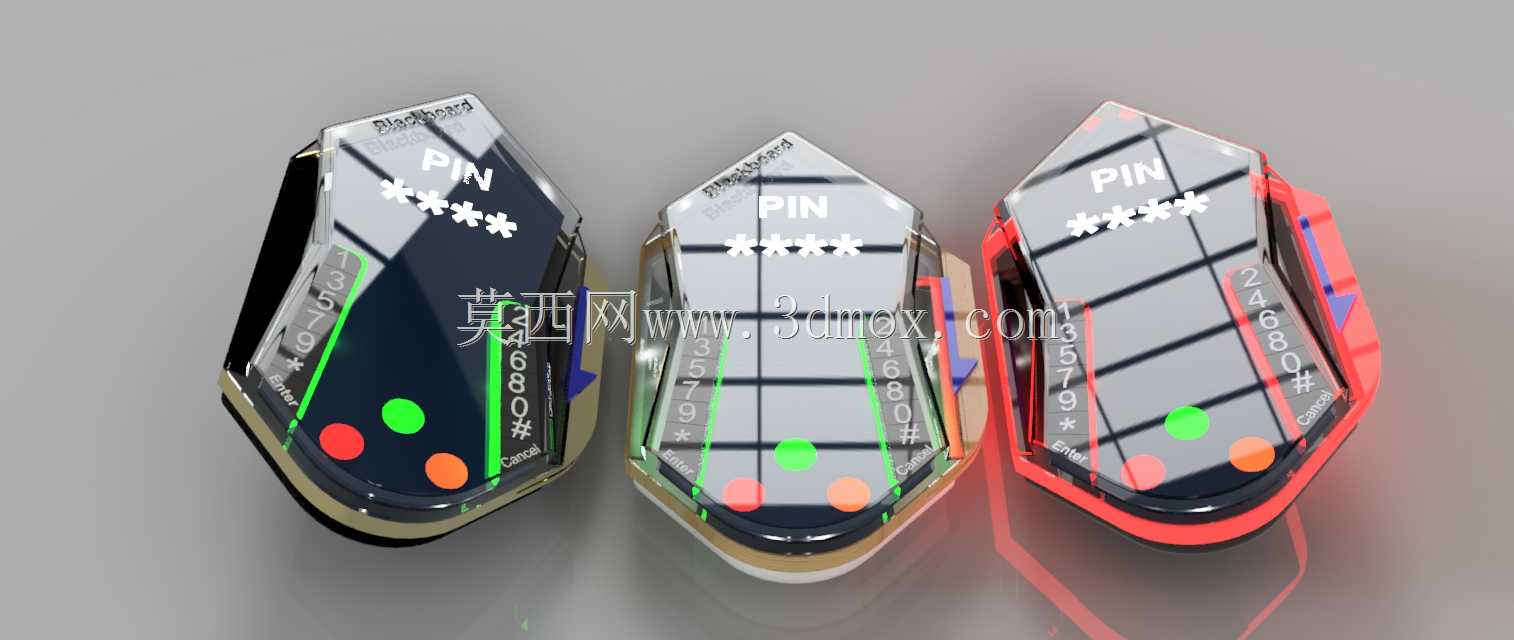

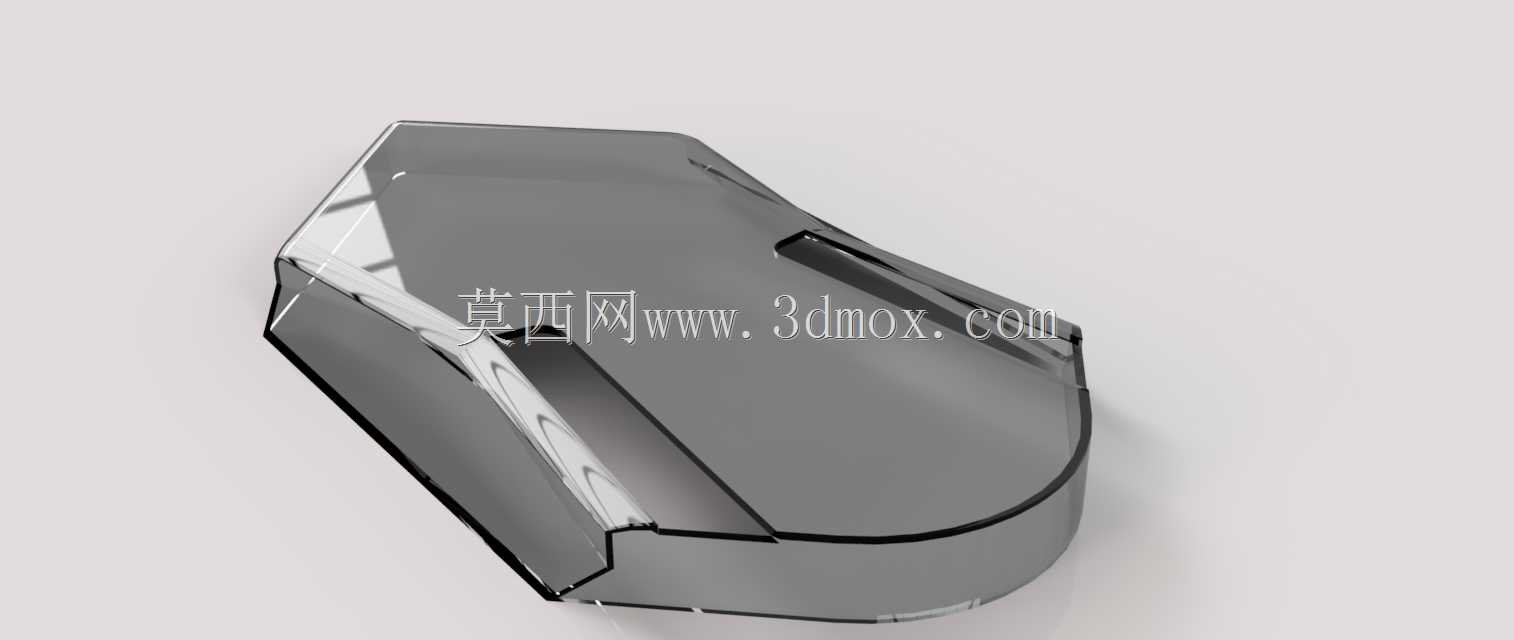

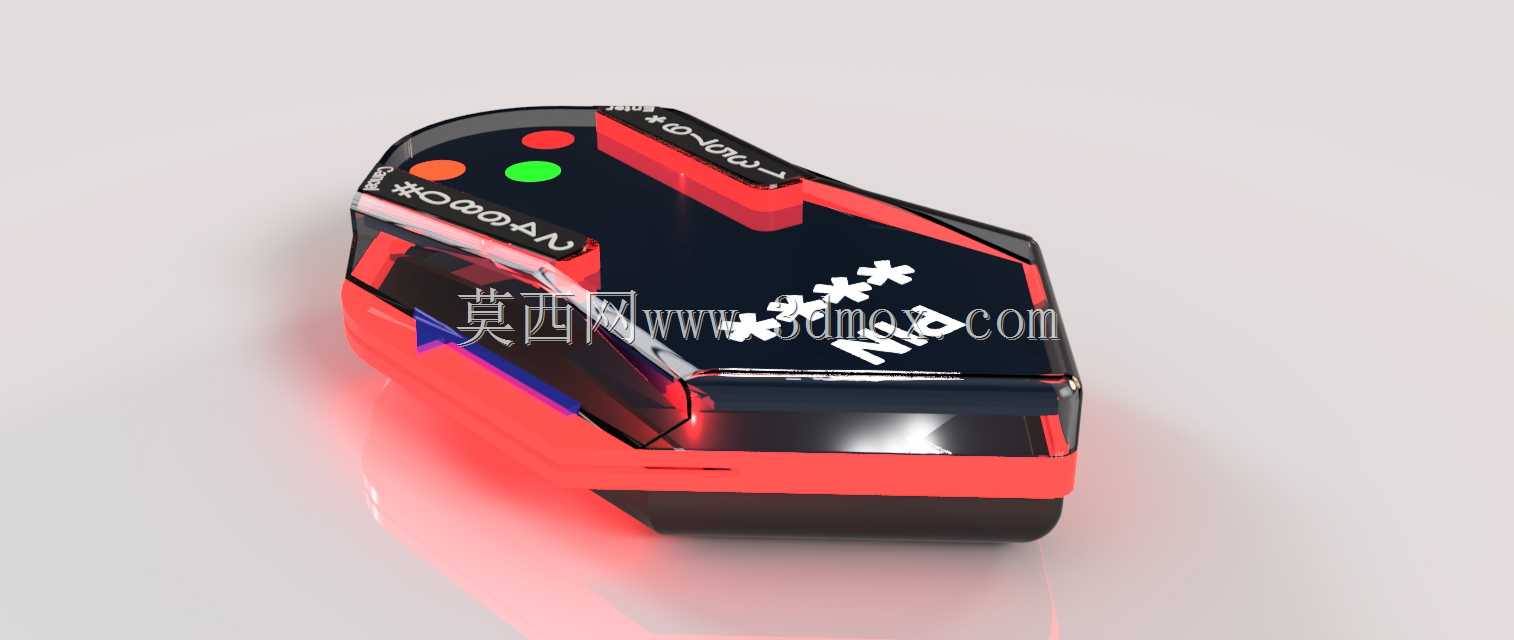

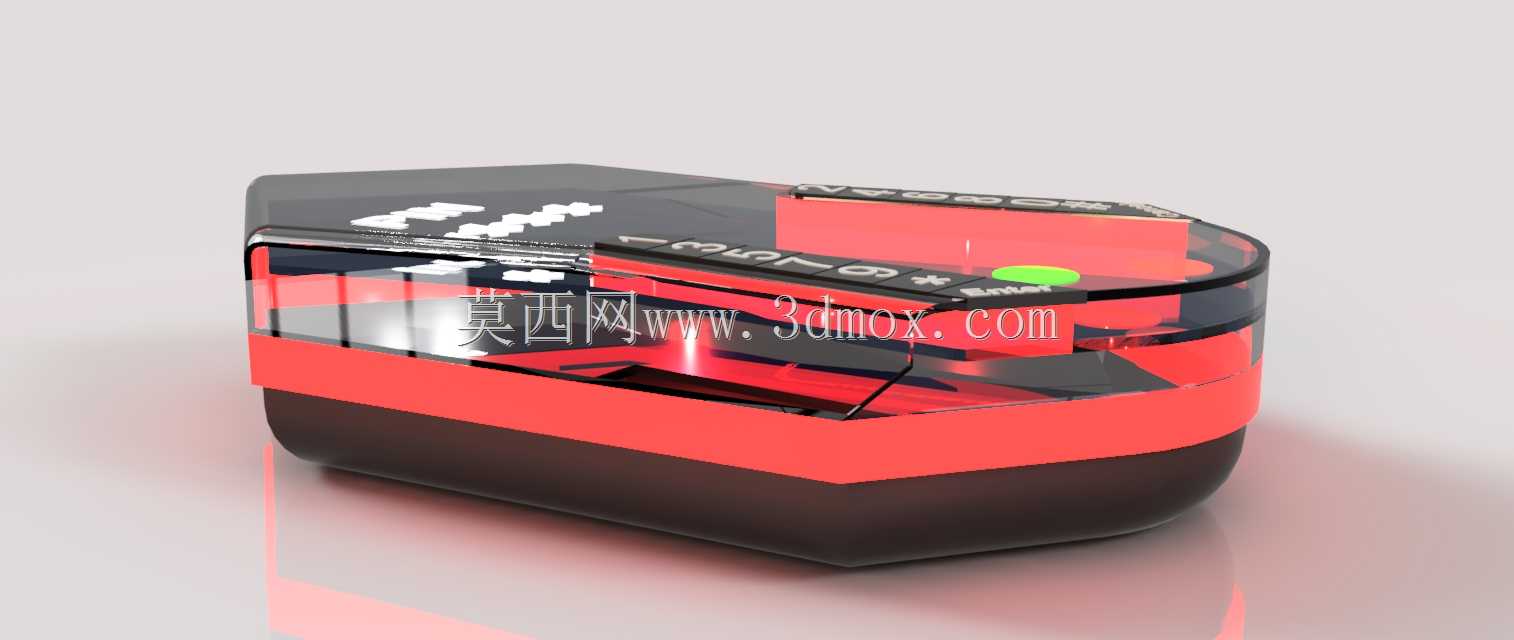

设计思路上，外壳采用双色注塑的半透明+PC耐摔材质，边缘做了R3以上的圆角过渡处理，避免日常使用中磕碰造成的边角开裂，同时半透明的外壳层可以让内部LED提示灯的光线均匀漫射，不会出现局部亮斑刺眼的问题。三个状态提示LED分别对应核验通过、核验失败、待机三种状态，色彩选择上采用高对比度的绿、红、黄配色，符合通用的工业设备状态标识规范，色弱人群也可通过不同位置的灯位区分设备状态。按键区域做了内凹式设计，比设备正面基准面低1.2mm，日常放置或壁挂时不会因为误触触发按键输入，同时按键表面做了磨砂防滑处理，手指沾有少量水渍或灰尘时也不会出现输入打滑的问题。

从结构装配的角度来看，设备内部采用分层堆叠设计，最上层为触控按键与显示面板层，中间层为RFID读卡天线与主控电路板，最下层为电池仓与接线端子区域，壁挂使用时可直接通过背部接线端子接入门禁系统的12V直流供电，桌面放置使用时可内置两节18650锂电池供电，连续待机时长可达90天以上，无需频繁更换电池。设备正面的PIN码输入区域做了防窥角度处理，可视角度控制在正面左右30度以内，旁边人员无法从侧方看到输入的密码内容，适配公共区域的密码输入防窥需求。考虑到户外使用场景，设备外壳接缝处做了IP54级的防水胶圈设计，可应对日常的泼溅、扬尘环境，安装在楼宇单元门、园区出入口等半户外场景时，无需额外加装防雨防护罩即可稳定使用。
