快装式卡扣型板件连接锁紧结构

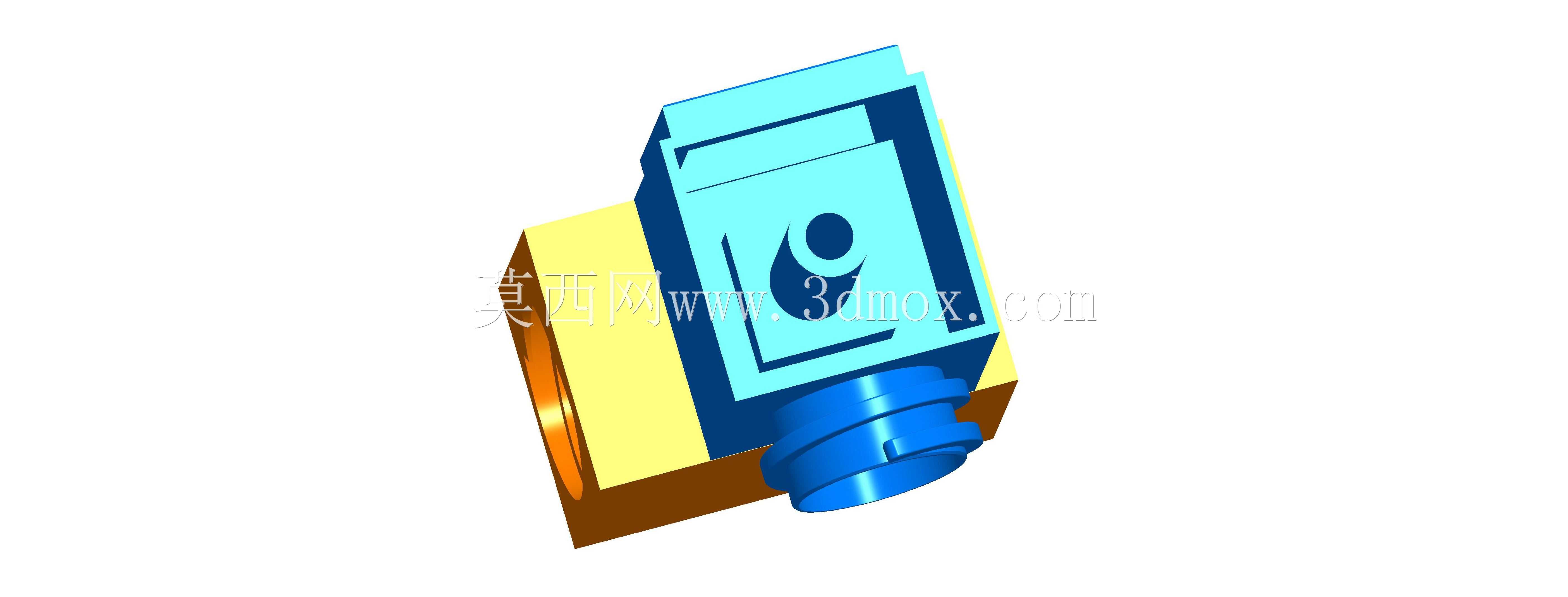

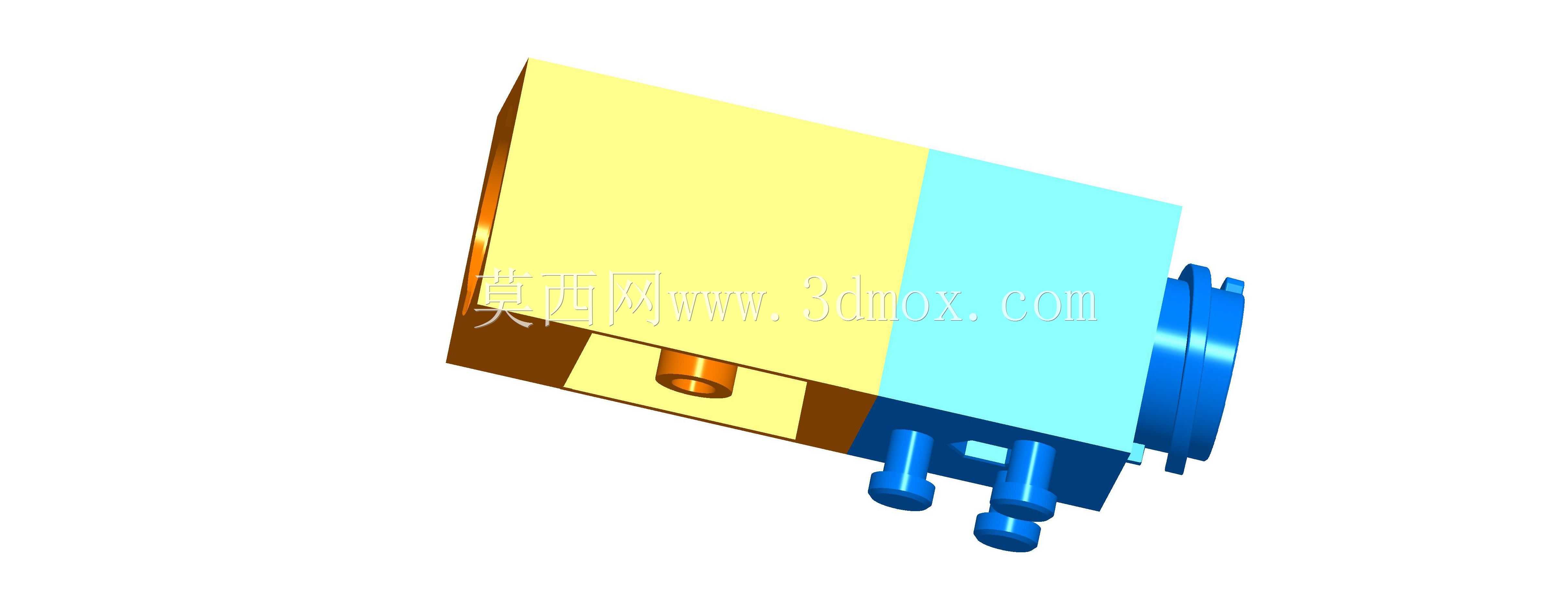

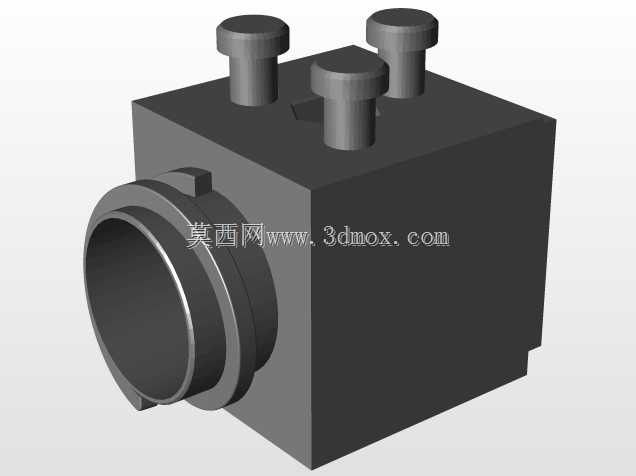

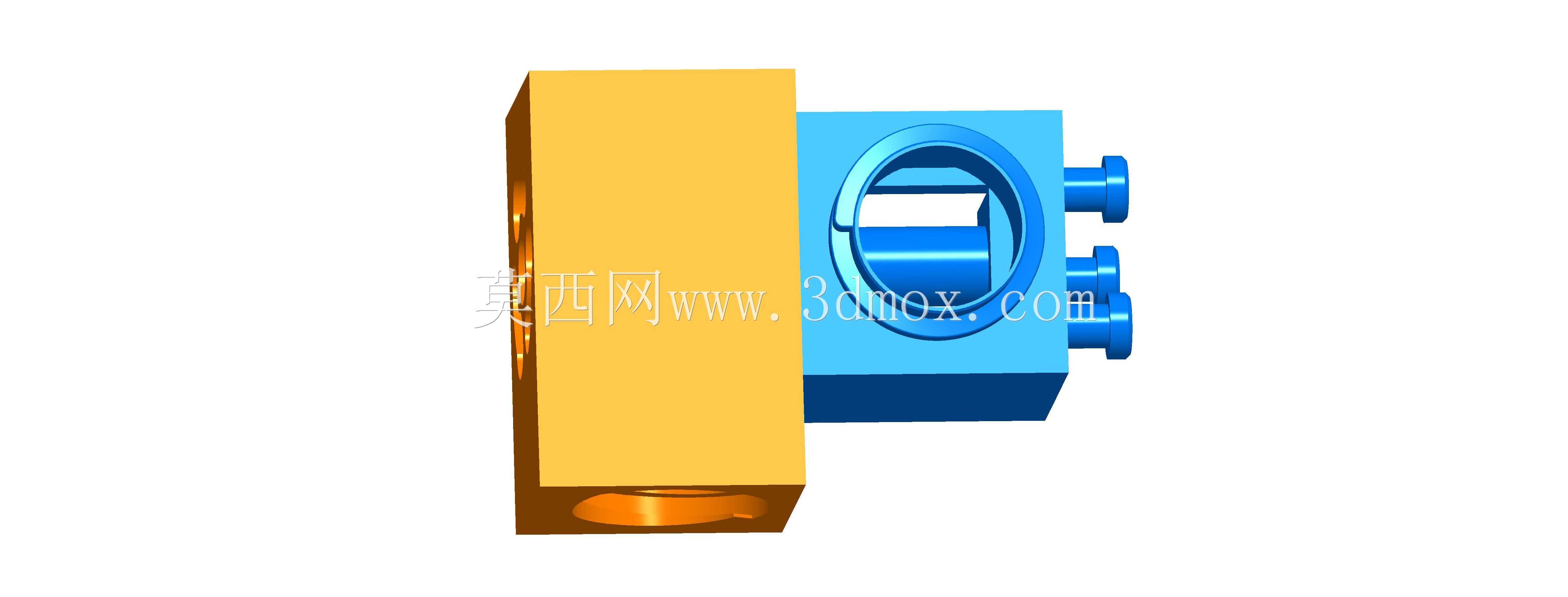

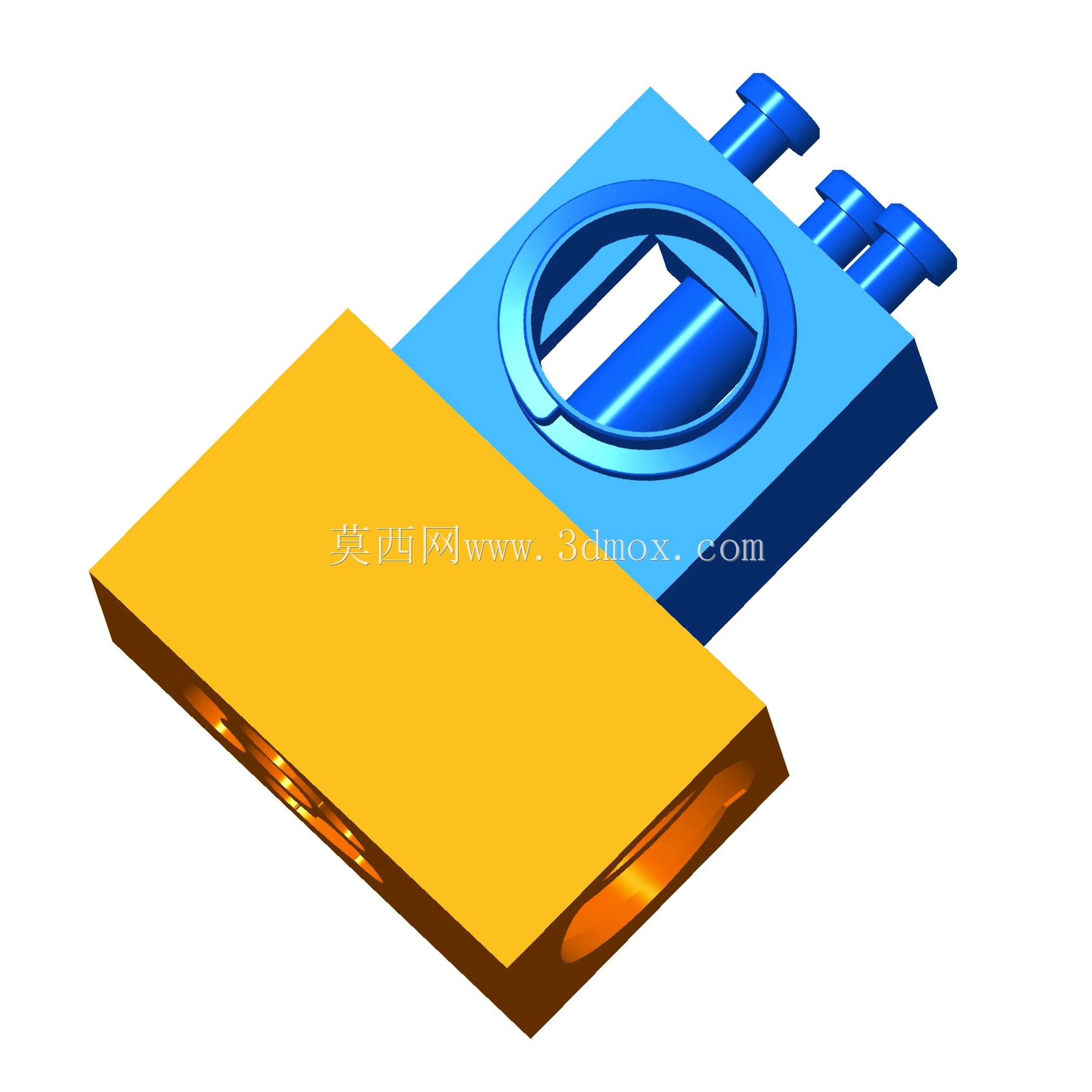

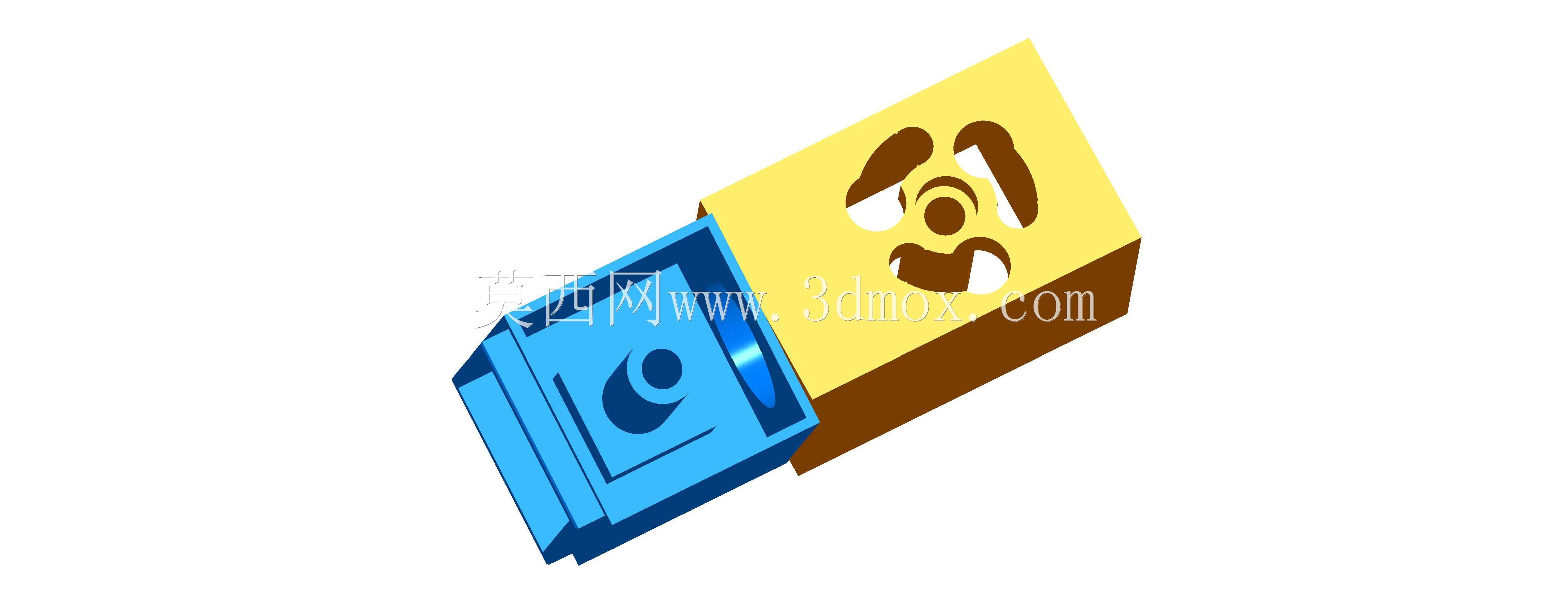

日常做非标设备护板安装、小型工装面板快拆结构的时候，经常会碰到需要频繁拆装板件、又不想在面板外露螺丝头的场景，这种卡扣式锁紧结构刚好适配这类需求。先从实际安装边界说，这套结构适配的板厚范围在1.5mm到3mm之间，蓝色基座部分的安装孔位间距是28mm，基座本体的长宽尺寸控制在42mm×36mm，整体凸起高度不超过12mm，安装时只需要在被固定的黄色面板上开一个对应尺寸的避让方槽，不需要额外做沉孔或者攻丝，基座部分通过三个柱位卡入安装基板的预冲孔里，不需要额外打螺丝固定基座，装配效率比传统螺丝锁付高不少。

从功能特性上看，这套结构的锁紧动作是单指按压式的，扳动蓝色的环形拨扣就能完成锁紧或者解锁，锁紧状态下拨扣会自动卡入基座的限位槽里，不会因为设备运行的振动出现松脱，实际测试下来，单个锁紧结构的垂直拉脱力能达到120N以上，完全能满足小型设备护板、检修盖板、工装定位板的固定需求。和传统的碰珠卡扣、磁吸固定结构比，这套结构的锁紧行程有3mm，能补偿板件的加工公差，哪怕板件的平面度有0.5mm以内的误差，也能顺利扣合锁紧，不会出现扣不上或者锁不紧的情况。

设计思路上，整个结构没有用到金属弹性件，全部是工程塑料一体成型的结构，拨扣和基座之间通过自带的塑料转轴连接，不需要额外装配销轴，零件总数只有两个，生产的时候只需要开两套简易注塑模就能批量生产，单件成本比金属搭扣低60%以上。结构的间隙配合做了专门的优化，转轴位置的单边间隙控制在0.15mm，既保证拨扣转动顺畅没有卡滞，又不会出现旷量过大导致的锁紧虚位，拨扣上的环形握持位做了1.2mm的圆角处理，操作的时候不会划手，哪怕是戴劳保手套操作也能顺利扳动。

实际应用场景里，这类结构常用在3D打印设备的外壳护板、小型检测仪器的检修盖板、桌面级工装的快换面板、电气柜的内侧挡板上，尤其是需要频繁打开检修、又不希望外表面有外露紧固件的场合，这套结构能完全藏在板件内侧，外表面只留平整的板面，外观整体性更好。安装的时候不需要特殊工具，只需要把基座卡入基板的预冲孔，再把带卡扣的面板对准位置压入，扳动拨扣就能完成锁紧，拆卸的时候只需要反向扳动拨扣就能把面板取下，全程不需要螺丝刀或者扳手，日常检修换件的效率能提升很多。另外结构的所有棱角都做了倒钝处理，没有尖锐的边角，装配的时候不会划伤操作人员的手，塑料材质本身也有一定的自润滑特性，反复拆装上千次也不会出现明显的磨损松旷，长期使用的可靠性有保障。针对不同的安装场景，基座的三个卡接柱可以根据基板的厚度调整卡接倒钩的长度，适配1mm到4mm厚度的安装基板，不需要修改整体结构尺寸，通用性很强。
