多连杆均衡受力传动连接构件结构

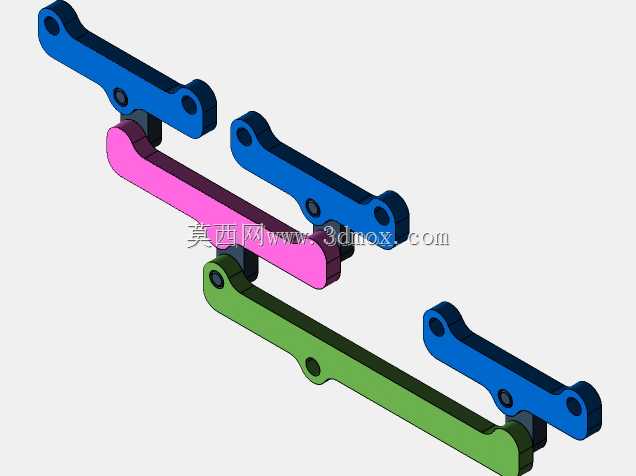

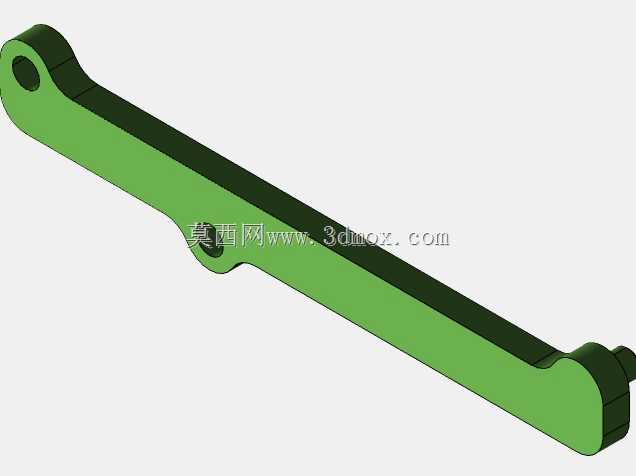

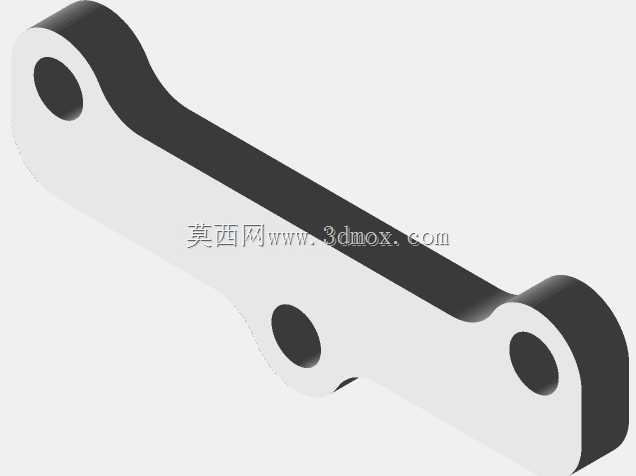

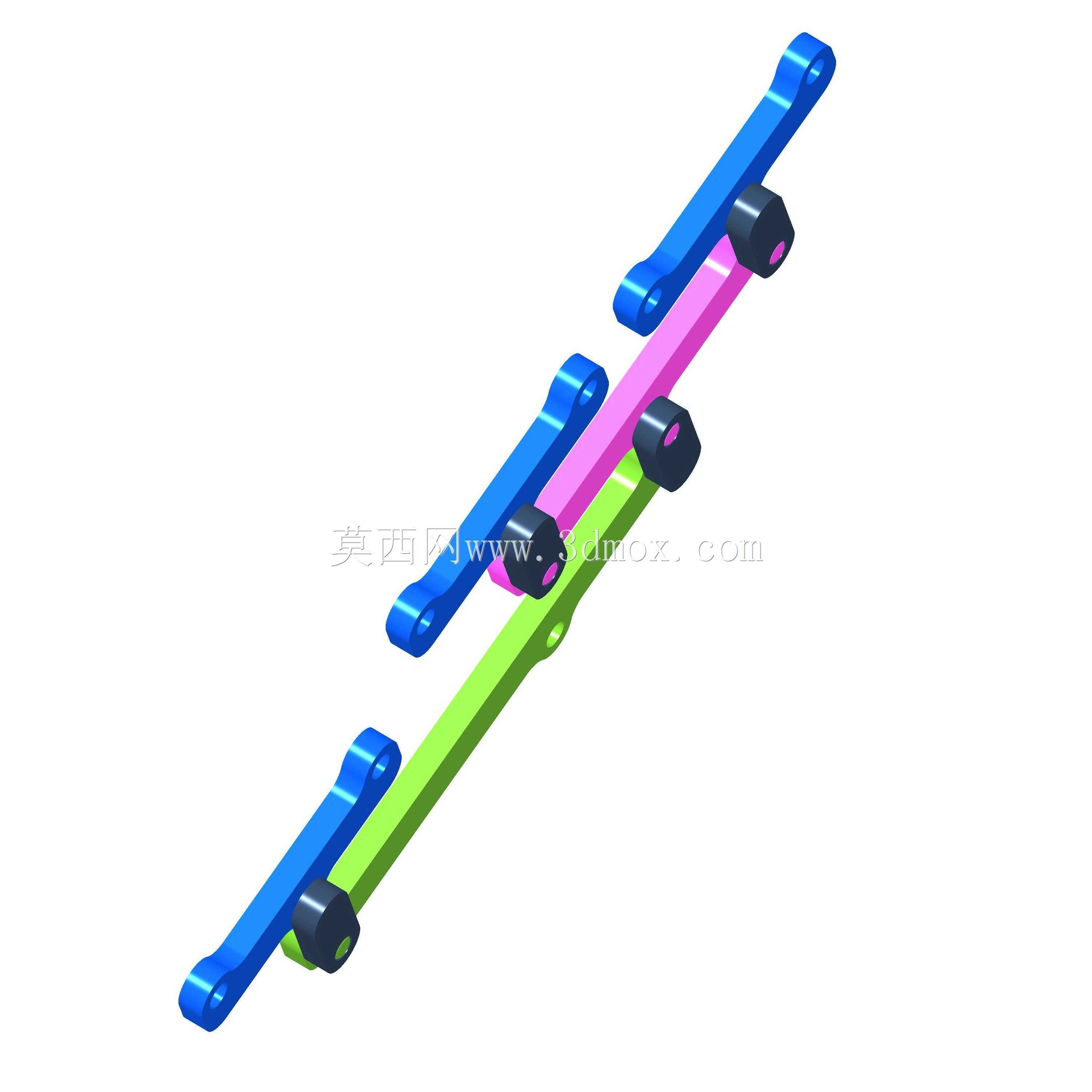

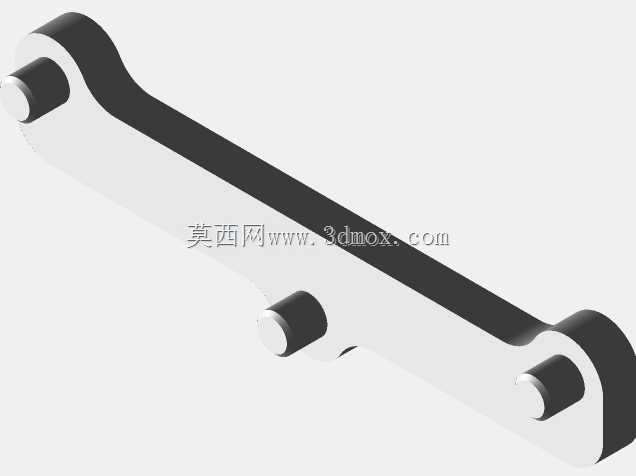

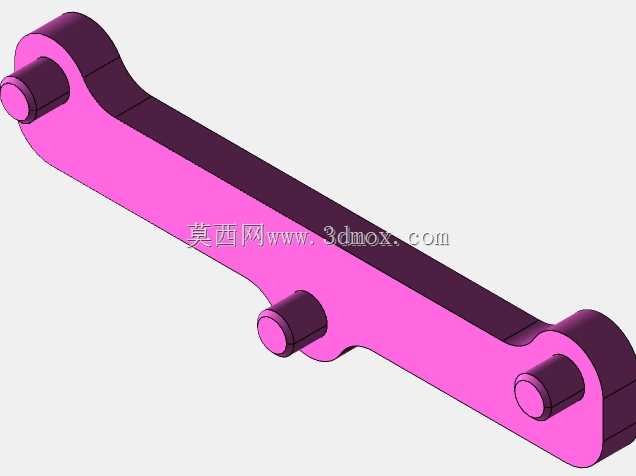

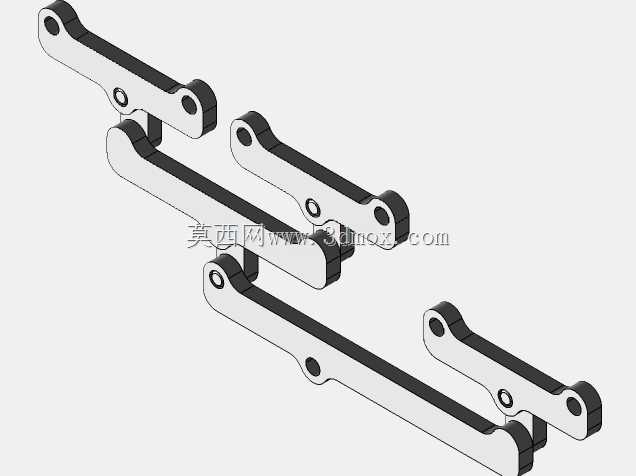

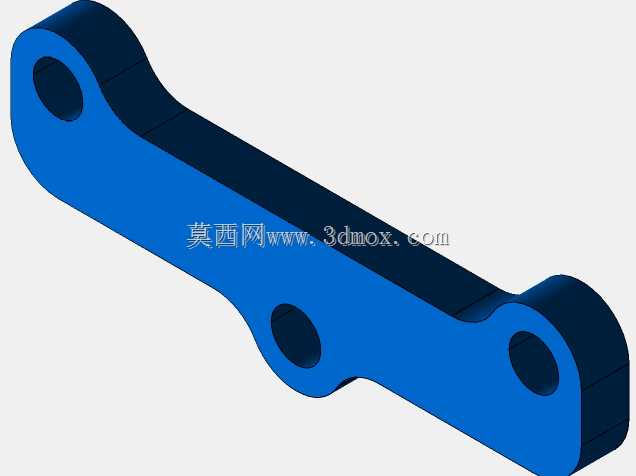

这类多杆并列铰接的构件，核心作用是在多点牵拉、多点施力的传动场景中，将单点输入的作用力均匀分配到多个输出端，避免单侧受力过载导致的构件变形、传动卡滞问题，常见于需要同步牵拉、载荷均衡分配的机械系统中，比如小型农用机具的挂接牵拉端、轻型起重设备的吊点分配结构、输送线的张紧联动组件里都能见到同类结构的应用。从结构设计逻辑来看，三根平行布置的长杆通过端部的铰接轴实现联动，每根杆的两端都做了圆滑过渡的连接孔位，孔位内部预留了标准铰接件的安装间隙，既保证杆体绕轴转动时的自由度，又能限制杆体的径向窜动，避免传动过程中出现松旷异响。杆体本身采用等截面长条结构，截面形状做了圆弧倒角处理，没有尖锐的应力集中棱角，在承受交变拉压载荷的时候，能有效降低应力集中系数，延长构件的疲劳使用寿命，相邻杆体之间预留了足够的转动间隙，多杆同步摆动时不会发生干涉剐蹭，哪怕在最大摆角状态下，杆体之间也能保持均匀的安全间距。铰接位置的轴套类构件做了加厚处理，轴孔与杆体连接的位置做了局部加强，因为铰接位置是整个结构的载荷传递核心，所有杆体的作用力都会通过铰接点传递，局部加厚的结构能提升该位置的抗挤压、抗剪切能力，避免长期受载后出现孔位变形、轴件磨损过快的问题。从安装边界来看，构件整体呈长条状排布，安装时需要预留足够的摆动空间，输入端的连接点需要与动力输出端的铰接座匹配，三个输出端的连接孔位需要对应被驱动构件的连接点，安装过程中要保证各铰接轴的轴线平行度，否则会出现杆体别劲、转动阻力过大的问题，甚至会在重载情况下出现杆体弯曲变形。实际使用过程中，这类结构不需要额外的润滑维护通道，铰接位置采用自润滑衬套即可满足长期使用需求，杆体本身的受力方向以轴向拉压为主，几乎不承受垂直于杆体方向的弯曲载荷，所以杆体的截面尺寸不需要做的过大，就能满足额定载荷下的强度要求，整体结构重量较轻，安装拆卸都比较方便。在不同的应用场景中，这类构件的杆长、孔位间距可以根据实际的力分配需求做调整，比如需要更大的力分配行程时，可以适当加长杆体的长度，调整铰接点的位置比例，就能改变输入端和输出端的力臂比，适配不同的载荷传递需求。结构本身没有复杂的异形曲面，加工工艺性较好，杆体可以采用型材直接切割成型，端部的连接孔通过钻削加工即可完成，铰接轴类零件采用标准件即可配套，整体制造成本较低，适合批量配套使用。在做结构校验的时候，重点需要核算铰接点的剪切强度、杆体的轴向拉压强度，以及最大摆角状态下的结构干涉情况，不需要做复杂的动力学仿真，因为整个结构的运动轨迹是确定的平面摆动，运动规律简单，受力状态清晰，只要保证各构件的加工精度和安装精度，就能长期稳定运行。这类均衡受力的连杆结构，相比单点直接牵拉的结构，能有效降低被驱动构件的局部受力，避免被驱动构件因为受力不均出现变形、卡滞，尤其是在多个点位需要同步施加相同拉力的场景中，这种结构的优势非常明显，不需要额外增加同步控制机构，纯机械结构就能实现力的均衡分配，可靠性远高于带电控同步的结构，在恶劣的户外作业环境、高粉尘高湿度的工况下也能正常工作，不会因为环境因素出现功能失效。
