分段式柔性铰接曲面防护结构件

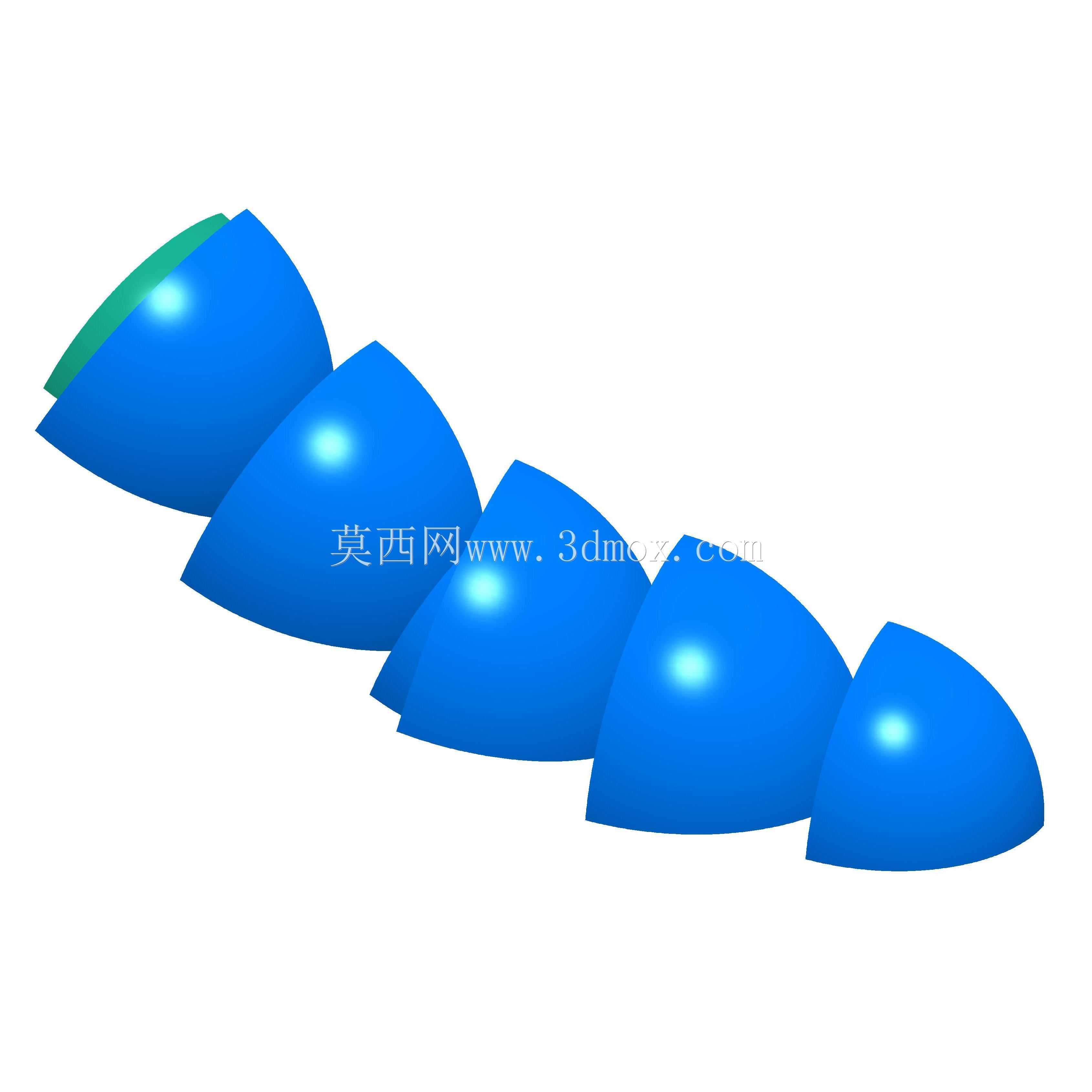

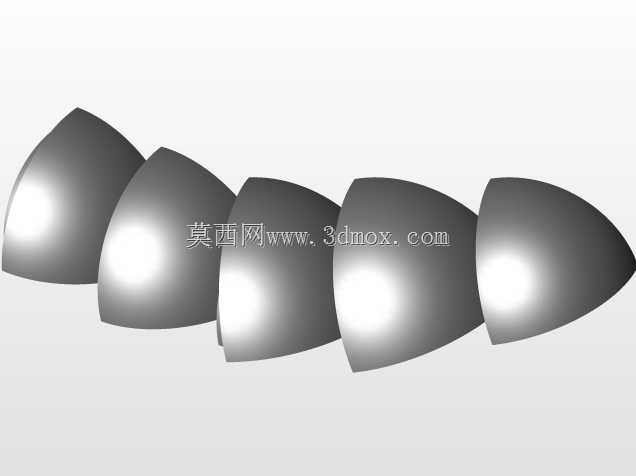

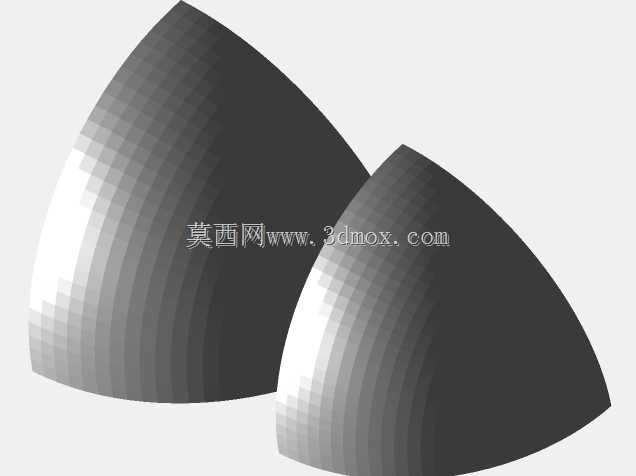

这类分段式柔性铰接曲面构件，常应用在需要动态弯折防护的设备场景中，比如多关节机械臂的外覆防护、往复运动机构的线缆防护套、自动化产线活动段的防尘遮挡结构，也可用于特种作业设备的活动关节外护层，替代传统的橡胶波纹管，在存在硬质碎屑飞溅、切削液喷淋的加工场景中，能提供更可靠的硬质防护能力，同时保留足够的弯折自由度。从结构设计逻辑来看，该构件采用多段独立的弧形壳体单元依次铰接串联的形式，每一段壳体都采用外凸的光滑曲面造型，相邻单元之间预留了足够的摆动间隙，既可以沿着铰接轴实现连续的弧形弯折，也能在一定范围内适应小幅度的侧向扭转，不会像整体式柔性护套那样在大角度弯折时出现局部褶皱卡滞、磨损加速的问题。每一段弧形壳体的边缘都做了叠边搭接设计，当构件处于伸直状态时，相邻单元的搭接边完全贴合，形成连续封闭的防护面，阻挡外部的粉尘、碎屑、液体进入内部防护空间；当构件随设备关节弯折时，搭接边会随着弯折角度逐步错开，始终保持相邻单元之间没有暴露的防护间隙，不会出现防护缺口。在设计过程中，首先要匹配所防护机构的运动行程，确定整体串联的单元数量，每段单元的弦长、弧面曲率都要结合最小弯折半径来计算，避免弯折时相邻单元发生硬干涉，同时要控制每段单元的壁厚，在保证壳体抗冲击强度的前提下，尽量降低整体重量，减少对设备活动关节的负载负担。安装边界方面，构件的两端都设计有平直的安装法兰面，可以通过螺栓或者卡扣直接固定在设备的固定端和活动端，不需要额外设计复杂的转接结构，法兰面的安装孔位采用等距排布的通用规格，能适配多数常规工业设备的安装接口。实际使用中，这种分段铰接的结构相比传统柔性防护套，抗硬物穿刺、抗老化的性能更强，在焊接工位、金属切削加工工位这类存在高温飞溅、硬质切屑的场景中，不会轻易被烫穿或者划破，维护时只需要单独更换磨损的单个单元，不需要整体替换整套防护结构，能大幅降低设备的后期维护成本。设计建模时，需要重点校核每段铰接位的转动角度范围，确保构件在设备的全行程运动中，既不会因为弯折角度过大导致相邻壳体碰撞，也不会因为间隙过大出现防护漏洞，同时曲面的顺滑过渡设计也能减少设备运动过程中防护套与周边构件的剐蹭，降低运行阻力。
