开合式盒式磁带收纳防护结构

这款盒式磁带收纳结构，核心应用场景集中在老式音频磁带、数据备份磁带的日常存储与携带防护环节，早年在个人音频收藏、小型办公数据归档场景中普及率极高，即便在当前磁带存储回归冷数据备份的趋势下，这类防护结构的设计逻辑依然有可参考的工程价值。从实际用途来看，它并非简单的外包装壳体，而是要同时满足磁带本体的防尘、防外力挤压、防边缘磕碰，以及单手开合取放的操作需求，还要适配标准盒式磁带的外形公差，避免装入后出现晃动窜动、长期摩擦损伤磁带带基边缘的问题。

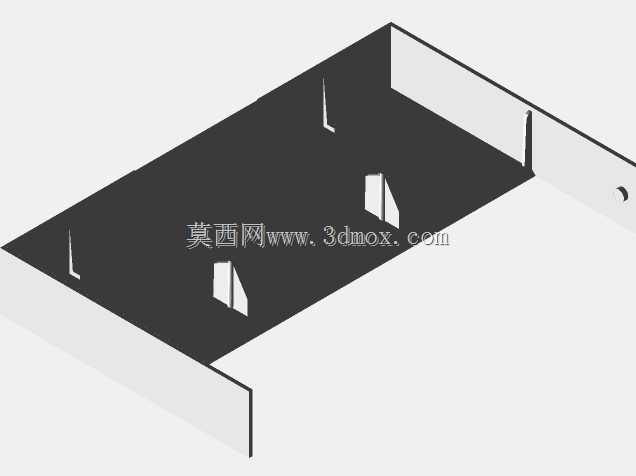

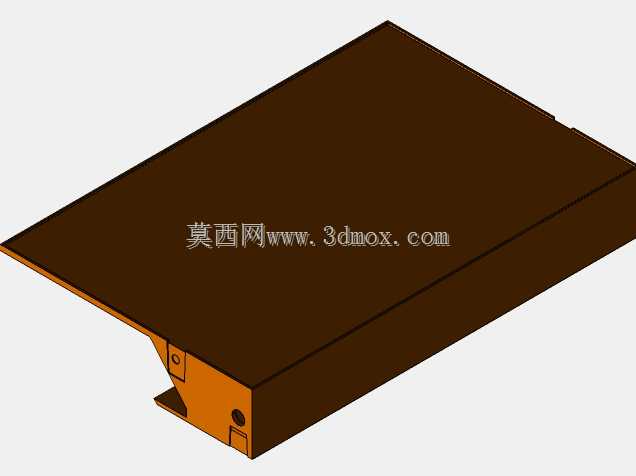

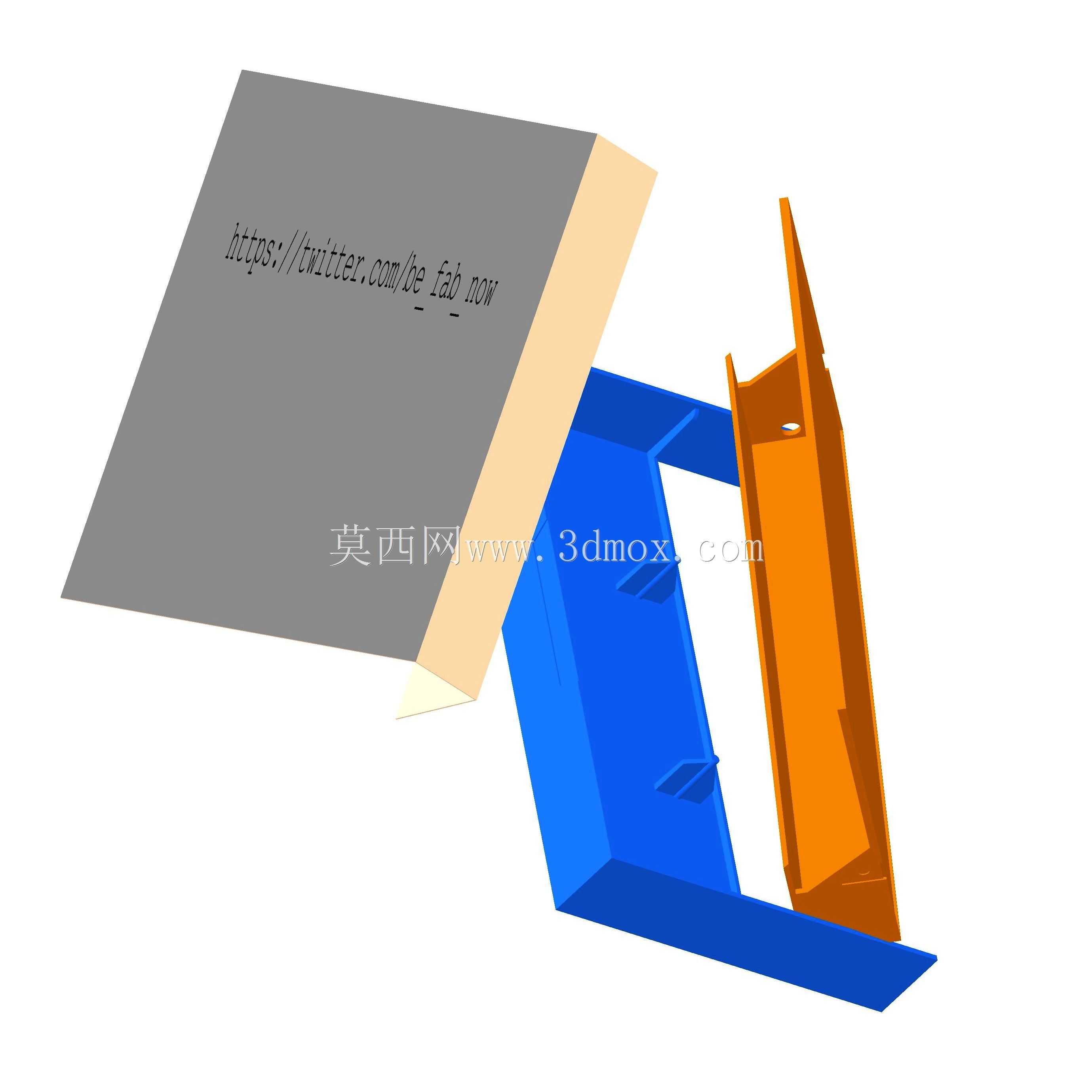

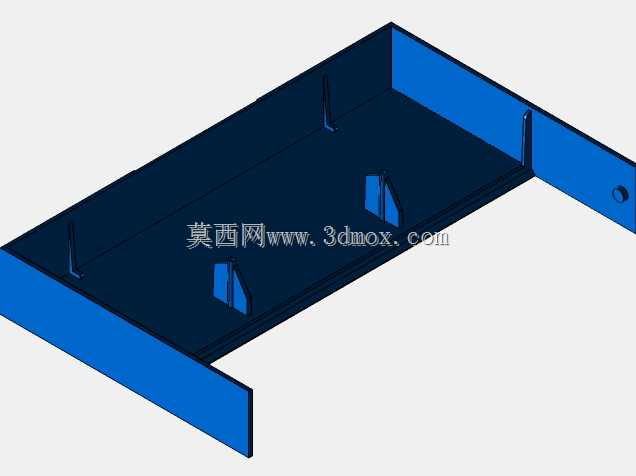

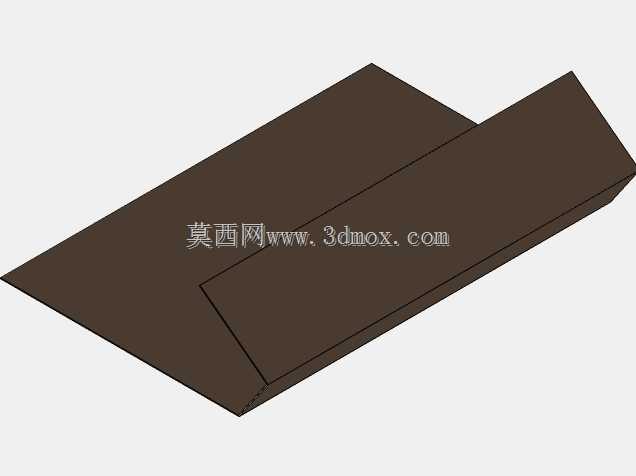

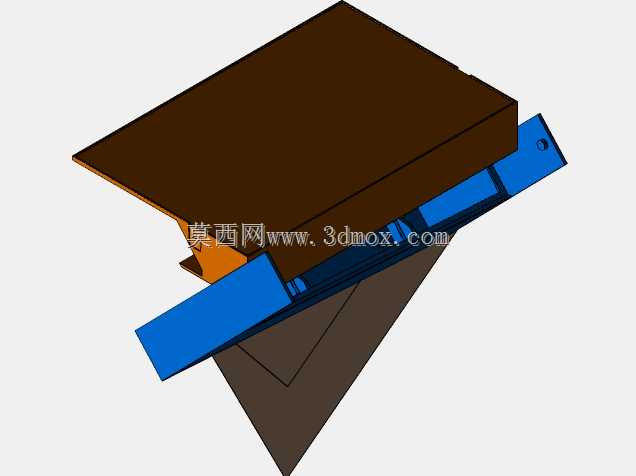

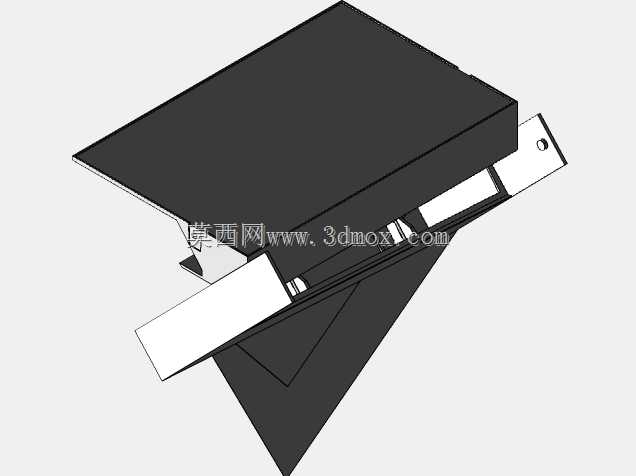

从功能特性上拆解，整个结构分为三个核心功能单元：外侧的硬质防护盖、中部的磁带承载基座、以及后侧的翻转限位结构。防护盖采用平整的大平面设计，外表面预留了标签粘贴区域，方便使用者标注磁带内容，盖体边缘做了一圈微凸的止口结构，扣合时能和基座的贴合面完全压合，阻断灰尘、潮气从拼接缝隙进入内部，避免磁带带基长期受潮发生磁粉脱落、粘连的问题。承载基座做了和磁带外形完全匹配的内凹型腔，型腔两侧设置了微小的弹性凸点，磁带推入后能靠凸点的轻微形变卡紧，不会因为日常携带的晃动从基座内滑出；型腔底部预留了0.3mm的均匀间隙，避免磁带标签面和基座底面直接贴合，在温度变化出现凝露时，不会让标签纸受潮起皱粘在壳体上。后侧的翻转结构采用一体化的薄型铰接设计，没有额外装配金属销轴，完全靠塑胶材质本身的弯折韧性实现开合动作，铰接位置做了圆弧过渡处理，反复开合过程中不会出现应力集中导致的断裂问题，同时铰接位置设置了两个限位卡点，分别对应盖体完全打开、完全扣合两个状态，完全打开时盖体不会过度后翻导致铰接处撕裂，完全扣合时能靠卡点的卡紧力保持闭合状态，不会因为轻微震动自行松开。

设计思路上，整个结构优先考虑了注塑生产的工艺可行性，所有壳体壁厚保持均匀的1.5mm厚度，没有出现壁厚突变的位置，避免注塑成型时出现缩痕、气泡缺陷；所有棱角位置都做了R0.5以上的圆角处理，既避免使用者拿取时被锐边划伤，也能减少注塑时的应力集中，提升零件的整体结构强度。结构拆分时完全遵循免额外紧固件的装配逻辑，所有卡扣、铰接结构都和对应壳体一体化成型，生产时只需要分别注塑盖体、基座两个零件，靠铰接位置的卡扣配合就能完成整体装配，不需要额外打螺丝、粘接，大幅降低批量生产的装配成本。

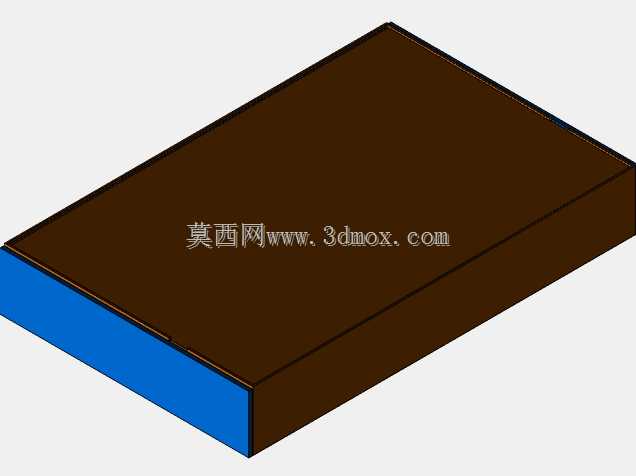

从外形尺寸与安装边界来看，整体闭合后的外形尺寸完全适配标准盒式磁带的通用收纳规格，长宽尺寸控制在110mm×70mm范围内，整体闭合厚度15mm，和常规磁带的收纳盒尺寸完全兼容，可以直接放入传统的磁带收纳架、收纳抽屉中，不需要调整原有存储设备的格口尺寸。盖体完全打开后的翻转角度控制在120度，这个角度下取放磁带时手指不会被盖体遮挡，同时打开状态下整个结构的重心依然落在基座支撑面范围内，放在桌面上时不会因为盖体打开出现后倾翻倒的问题。铰接位置的外侧没有突出的结构，多个收纳盒并排摆放时不会互相干涉，侧面贴合紧密，能最大化利用存储空间。基座底部做了四个微小的凸点支撑，放在光滑桌面时能减少接触面的摩擦，抽拉拿取时不会刮花桌面，也能避免底面和桌面完全贴合形成负压，拿起时不会出现吸附粘连的情况。
