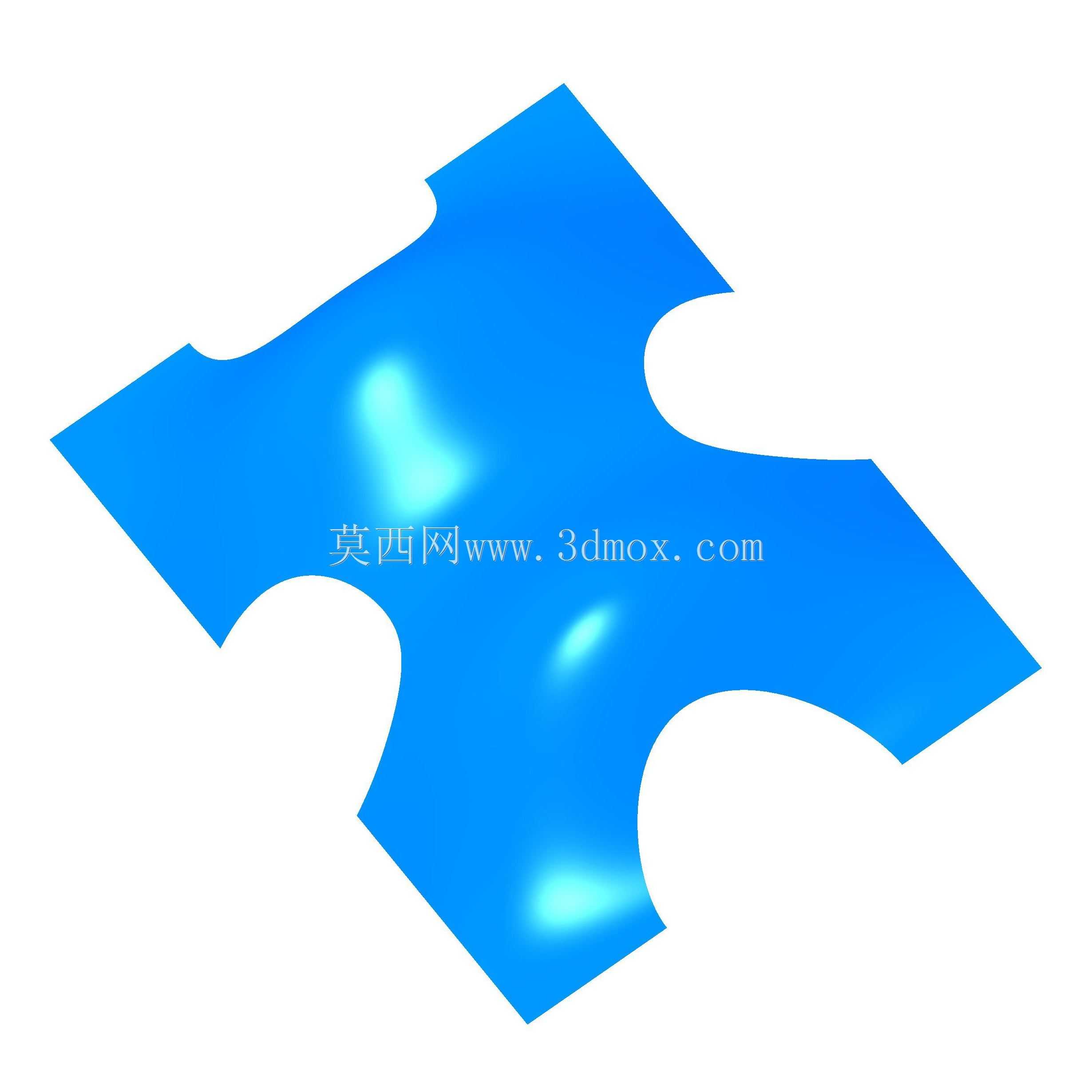

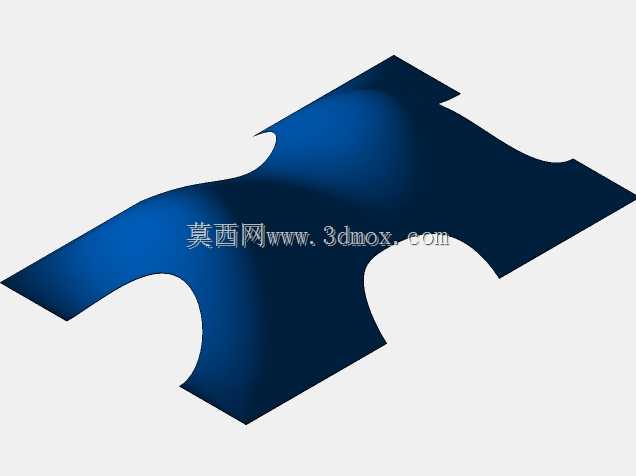

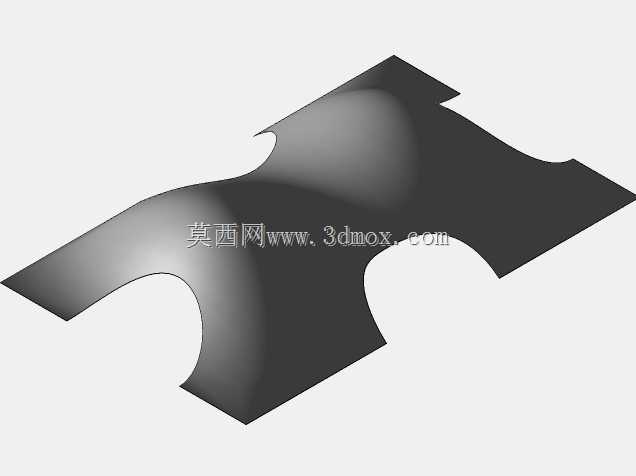

CFD循环介质用拼图式换热板元结构

项目分类:3D模型 发布时间:2021-10-16 ID:327823
  • CFD循环介质用拼图式换热板元结构
  • CFD循环介质用拼图式换热板元结构
  • CFD循环介质用拼图式换热板元结构

在换热设备的CFD流场仿真与实际换热单元设计中,这类拼图式板元是构成板式换热核心换热面的基础单元,日常在暖通换热、工业流体温控、制程介质冷热交换场景中,这类板元通过多片拼接组装成完整的换热芯体,相邻板片之间形成供冷热介质分别流通的狭窄流道,依托板片本身的曲面构型强化流体扰动,避免层流边界层过厚导致的换热效率下降。从实际安装边界来看,这类板元的凹凸拼接结构并非装饰性设计,每一处凸台与凹槽的配合公差都控制在装配允许范围内,多片板元拼接时,相邻板元的凹凸结构可以互相嵌合定位,不需要额外加装大量定位紧固件,就能保证板片堆叠时的对齐精度,避免流道错位导致的介质串流问题。板片表面的光滑曲面构型是经过流场迭代优化的结果,在CFD仿真阶段,设计人员会针对不同流速、不同粘度的循环介质调整板片曲面的弧度,让介质在流道内流动时可以持续形成适度的湍流,既不会因为流阻过大导致循环泵功耗飙升,也不会因为流态过于平缓导致换热系数达不到设计要求。这类板元构成的换热芯体,在实际设备运行中,一侧流通需要降温的热介质,另一侧流通冷却介质,或者反向流通实现冷介质的加热,两种介质通过金属板片完成热量传递,全程不会发生介质混合,非常适合对介质洁净度有要求、需要精准控制介质温度的工业制程场景。从结构设计思路上,采用拼图式的互锁结构,一方面是为了简化板片堆叠组装的工序,工人在装配换热芯体时,只需要将板片的凹凸对位嵌合,就能快速完成整叠板片的定位,相比无定位结构的平板板片,装配效率能提升近四成,同时也能避免装配过程中板片偏移导致的密封胶条压合错位问题,降低设备运行时的漏液风险。另一方面,这种互锁结构在板片受压时可以分散应力,当换热设备内部通入带压介质时,相邻板片的嵌合部位可以互相提供支撑,避免薄金属板片在压力作用下发生过度形变,保证流道的尺寸稳定性,长期运行也不会出现流道宽窄不均导致的流量分配偏差问题。在外形尺寸的适配性上,这类板元的单片尺寸可以根据换热设备的额定处理量灵活调整,拼接边的构型保持统一标准,同一系列的板元可以根据换热功率需求,灵活增减拼接的板片数量,不需要重新开模制作整套板片,能有效降低不同规格换热设备的制造成本。板片表面的高光洁度处理,一方面是为了降低介质流动时的沿程阻力,另一方面也能减少介质中的杂质在板片表面的附着结垢,延长换热设备的连续运行周期,减少日常运维的清洗频次。在实际流场设计中,板片的曲面弧度会引导介质在流道内形成连续的旋流,让靠近板壁的介质和流道中心的介质持续混合,避免板壁附近形成温度边界层,充分利用整个板片的换热面积,相比平直板片的换热结构,同等换热面积下的换热效率能提升三成以上。同时这种构型的板元,在介质循环过程中不会出现流动死区,避免介质在死角处长期滞留引发的变质、结垢、腐蚀等问题,提升板片的使用寿命。针对不同的应用场景,板元的材质可以根据介质的腐蚀特性选择对应的金属材料,但是其拼接互锁的结构逻辑、曲面流道的设计思路是通用的,不管是用于水-水换热、汽-水换热还是腐蚀性化工介质的换热,都可以通过调整板片材质、曲面参数、拼接数量来匹配实际的工况需求。在安装层面,这类板元拼接完成后,整体芯体的外边界规整,可以直接装入换热设备的壳体内部,配合两端的压紧板和密封胶条就能完成整台换热器的组装,不需要在板片上额外焊接复杂的支撑结构,整体芯体的结构紧凑,单位体积内的换热面积远高于管壳式换热结构,非常适合安装空间受限的温控场景。
