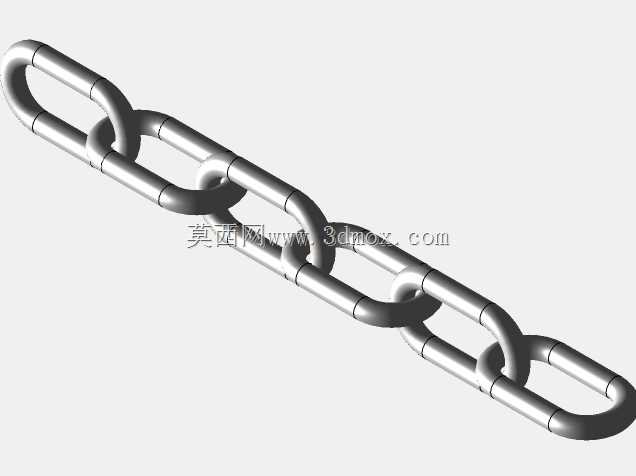

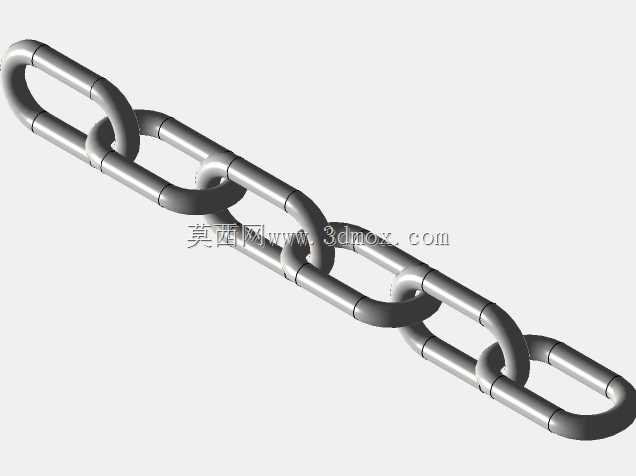

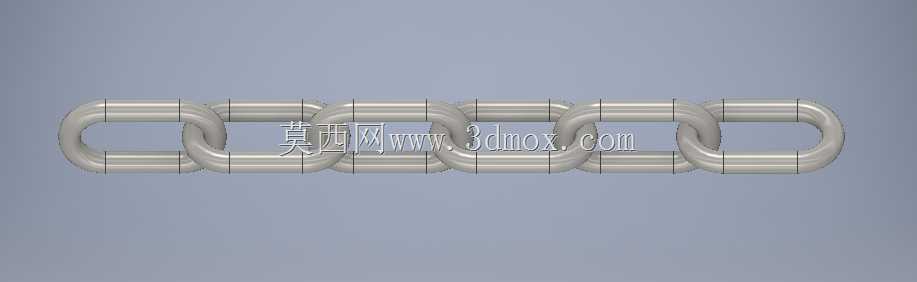

工业传动用钢制闭合链环三维结构

在散料输送、起重牵引、设备传动等诸多工业场景里，钢制链环组成的链条是应用频次极高的受力构件，小到轻型输送线的物料拖拽，大到起重设备的载荷承载，都能见到这类闭合链环串联结构的身影。做这套链环结构的三维建模时，最先要锚定的是实际工况的受力边界，毕竟链环属于循环受载的零件，相邻链环的接触区域是应力集中的高发位置，建模阶段就要把链环的圆弧过渡曲率、直段与圆弧段的衔接圆角做足，不能出现尖锐的几何棱角，否则后续做有限元校核时会出现不符合实际工况的应力奇异点，给后续的结构优化带来误判。从实际安装适配的角度看，单节链环的内孔净宽要匹配配套链轮的齿厚尺寸，链环的棒料直径决定了整个链条的最小破断载荷，建模时要严格控制链环首尾相接的配合间隙，间隙过大会导致链条传动过程中出现明显的窜动、冲击，不仅会增大运行噪音，还会加速链环接触表面的磨损，缩短整体使用寿命；间隙过小则会出现相邻链环卡滞，无法顺畅完成绕链轮的弯折动作，甚至在装配阶段就无法完成多节链环的串联拼接。很多刚接触机械结构设计的新人做链条模型时，容易忽略链环铰接处的接触摩擦特性，直接把相邻链环做布尔合并，这完全脱离了实际使用状态——真实的链条每一节链环都能在相邻环的内孔空间里完成一定角度的相对转动，才能适配链轮的圆周轨迹，实现直线段与圆弧段的平稳过渡。这套链环结构采用等直径圆钢弯制成闭合环的结构形式，没有额外的焊接拼接凸起，整个环体的截面尺寸保持一致，一方面是为了保证受力时各截面的载荷分布均匀，避免局部截面突变导致的强度短板，另一方面也能让链环与链轮齿槽的啮合更平顺，减少啮合过程中的冲击载荷。在不同的应用场景下，链环的尺寸适配逻辑也有区别：用于起重场景的链条，链环的棒料直径会更大，内孔尺寸相对紧凑，尽可能降低单节链环的变形量，保证起吊过程的载荷稳定性；用于输送场景的牵引链条，链环节距会根据输送线的链轮分度圆做匹配，部分长节距输送链还会在链环上加装附件，用来固定输送刮板、料斗等构件，这时候建模就要提前预留附件安装的配合面位置，避免后续改模时破坏链环本身的受力结构。做三维建模过程中，链环的弯制成型曲率要贴合实际加工工艺，圆钢弯制过程中内侧圆弧处会有轻微的材料堆积，外侧圆弧处会有极微量的材料延展，虽然在宏观尺寸上的偏差很小，但在做高精度的装配仿真、运动学模拟时，这些工艺带来的尺寸细节会直接影响仿真结果的可信度，不能完全按照理想的几何圆环来构建模型，要适当还原工艺成型后的实际轮廓特征。从安装边界来看，整串链条组装完成后，最小弯曲半径由单节链环的转动角度决定，不能强行让链条在小于最小弯曲半径的工况下工作，否则会让链环铰接处的接触应力骤增，轻则出现表面压痕，重则直接导致链环断裂引发设备故障。另外，链环表面的圆滑度也会直接影响使用性能，建模时要保证所有表面的过渡顺滑，没有几何褶皱，这也和实际生产中的表面处理要求对应——真实的钢制链环在弯制完成后会做抛丸处理，去除表面的氧化皮和加工毛刺，降低应力集中源的产生概率。很多设备选型时，会根据链条的总长度、单位长度重量来计算驱动端的负载，这就要求三维模型的质量属性计算要准确，建模时赋予对应钢材的密度参数，得到的单节链环质量、整链质量数据才能给驱动电机选型、张紧机构设计提供可靠的参考依据。在做运动仿真时，要给相邻链环设置正确的接触约束，模拟真实的铰接转动关系，才能还原链条运行过程中的动态张力变化，找到整条链条受力最大的位置，给张紧轮的布置、导轨的导向设计提供数据支撑。不同于带传动的柔性构件，钢制链条属于刚性构件串联的挠性传动件，不存在弹性打滑的问题，传动比的保持性更好，能在高温、多粉尘、有油污的恶劣工况下稳定工作，这也是这类钢链环结构在重工业场景里长盛不衰的核心原因。建模时还要考虑链环的磨损余量，正常使用过程中，相邻链环的接触表面会因为长期的相对转动出现磨损，链环的棒料直径会逐渐减小，内孔尺寸会逐渐增大，当磨损量达到初始尺寸的一定比例时就需要更换链条，所以在初始设计阶段就要根据设计使用寿命，预留足够的磨损裕度，保证在规定的维护周期内，链环的剩余强度能满足额定载荷的使用要求。
