双立耳铰接式机械连接支架结构

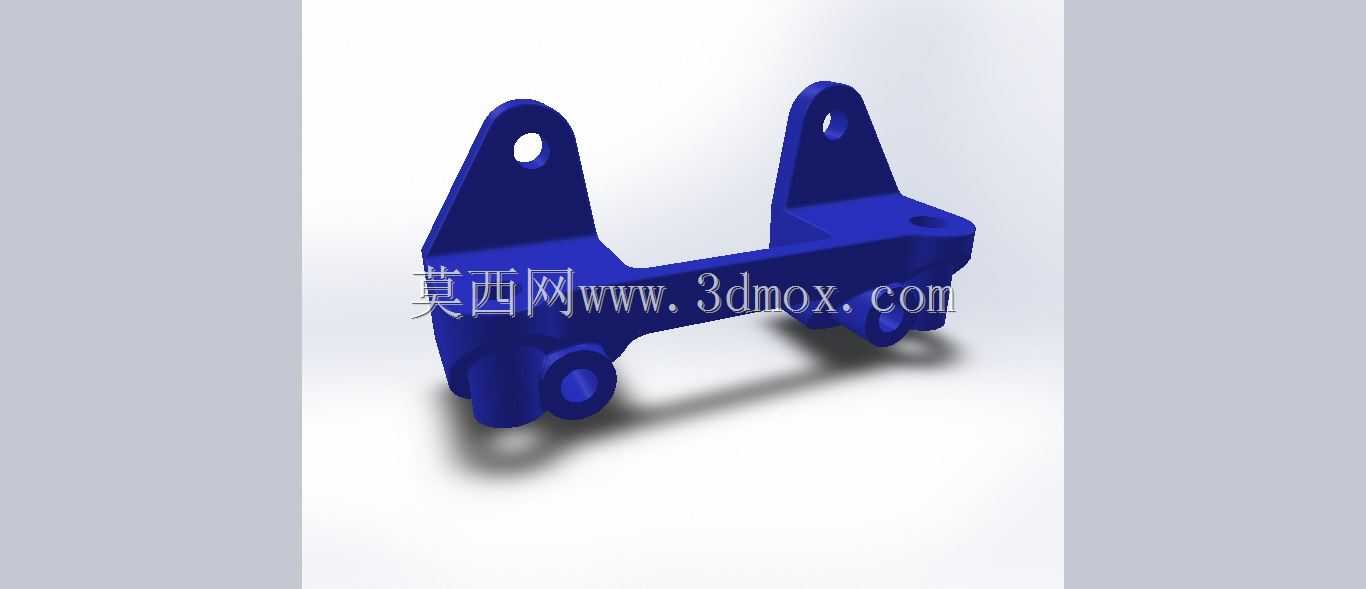

这类双立耳铰接支架在工业设备里的应用场景非常广泛，从轻型输送线的侧装导向组件、小型工装夹具的定位支撑，到自动化设备的连杆传动铰接点，都能见到这类结构的身影，核心作用是在两个相对运动的构件之间提供稳定的铰接支撑，同时承担径向载荷与小幅的偏载力矩，避免连接部位出现应力集中导致的结构失效。从实际使用场景来看，这类支架通常会作为固定端基座，下方的两个同轴套筒用于穿装铰接销轴，连接摆臂、连杆这类做往复摆动的运动件，上方两个带安装孔的立耳则通过螺栓紧固在设备的固定机架或者安装基板上，中间的连接腹板承担力的传导作用，把运动件传递过来的载荷均匀分散到安装面的各个紧固点上。

在功能特性上，这个支架的结构设计完全围绕铰接支撑的核心需求展开，下方两个同轴的套筒结构做了加厚处理，因为销轴穿装后，套筒内壁会长期承受销轴的转动摩擦与径向挤压力，加厚的筒壁既能提升耐磨寿命，也能避免长期受载出现筒壁变形导致销轴卡滞的问题；上方两个立耳的安装孔做了沉孔设计，紧固螺栓安装后螺栓头不会突出立耳表面，不会和周边运动的构件产生干涉，同时立耳和中间腹板的连接位置做了大圆角过渡，这个细节是结构设计里很关键的应力释放设计，要是直角过渡，在受冲击载荷的时候，转角位置很容易出现应力集中导致的开裂，大圆角可以把应力分散到更大的区域，大幅提升结构的抗冲击能力。中间腹板上预留的两个凹坑定位点，是安装时的定位基准，装配的时候可以和机架上的定位凸点配合，快速找准安装位置，不用反复调整孔位对齐，能有效提升装配效率。

设计思路上，这个支架没有多余的冗余结构，完全是载荷导向的设计逻辑：首先根据需要承载的最大径向载荷，计算下方铰接套筒的内径、壁厚以及两个套筒的同轴度公差，保证销轴穿装后转动顺畅无卡滞，同时套筒的长度也做了匹配设计，足够的接触长度可以降低销轴和套筒内壁的比压，减少磨损速率；然后根据安装面的可用空间，确定上方两个立耳的孔距，孔距的设计兼顾了连接稳定性和安装空间要求，孔距过小会导致紧固后支架的抗扭转能力不足，受偏载时容易出现晃动，孔距过大则会占用过多安装空间，不符合紧凑安装的需求；中间的腹板厚度根据载荷传导路径做了优化，在立耳和套筒的连接区域适当加厚，非主要承载区域做了等强度设计，在保证结构强度足够的前提下尽可能控制整体重量，不会出现材料浪费的情况。

从安装边界来看，这个支架的安装基面为平面，上方两个安装孔的中心距、下方铰接套筒的中心高都是核心安装尺寸，安装时需要保证支架的安装面和机架基面完全贴合，不能有翘曲，否则紧固后会导致支架产生内应力，受载时容易出现断裂；下方铰接套筒的轴线需要和被连接摆臂的铰接孔轴线保持同轴，误差需要控制在机械设计的常规公差范围内，否则会导致销轴安装后出现别劲的情况，加剧转动部位的磨损，甚至会导致运动过程中出现卡滞。另外，支架的整体外轮廓没有突出的尖锐棱角，所有边角都做了倒角处理，既可以避免安装时划伤操作人员，也能减少热处理或者加工过程中的应力集中问题。在实际选型应用的时候，需要根据实际承载的载荷大小、摆臂的摆动角度范围、安装空间的尺寸限制来确认这个支架是否适配，尤其是下方套筒的内径尺寸，要和选配的铰接销轴直径匹配，保证转动副的配合精度符合使用要求，对于有润滑需求的使用场景，还可以在套筒位置预留油孔，方便定期加注润滑脂，提升铰接部位的使用寿命。
