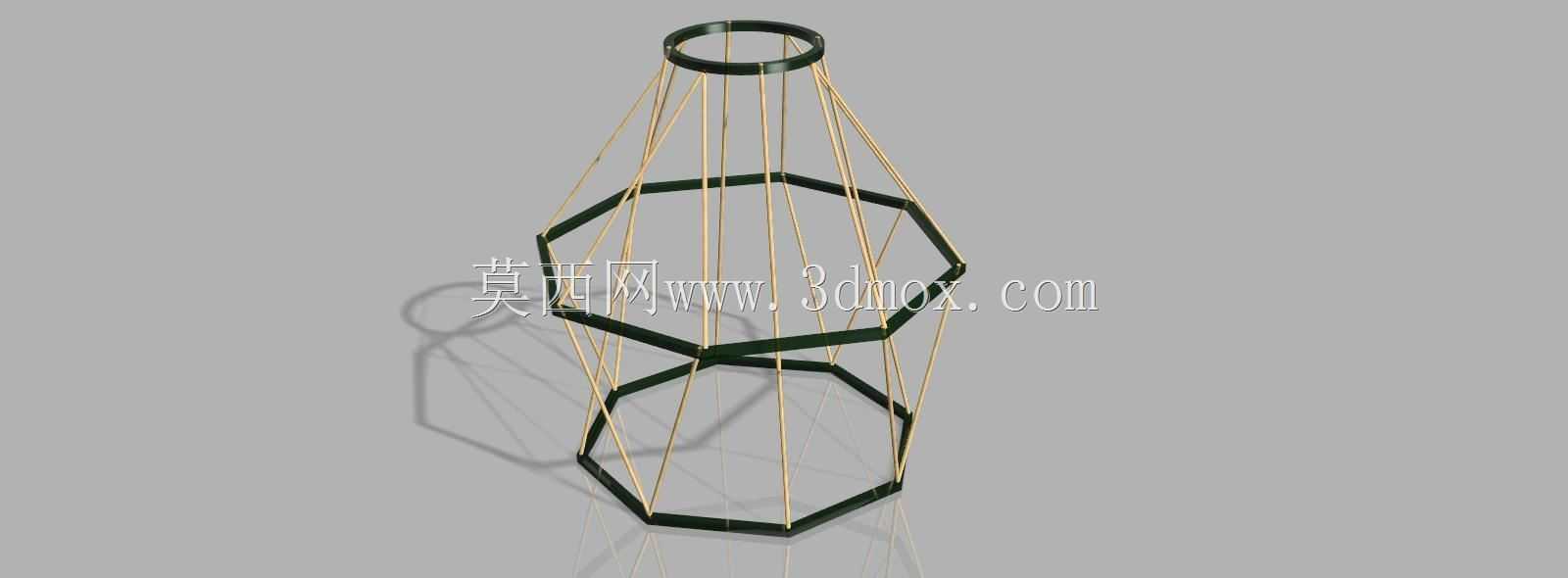

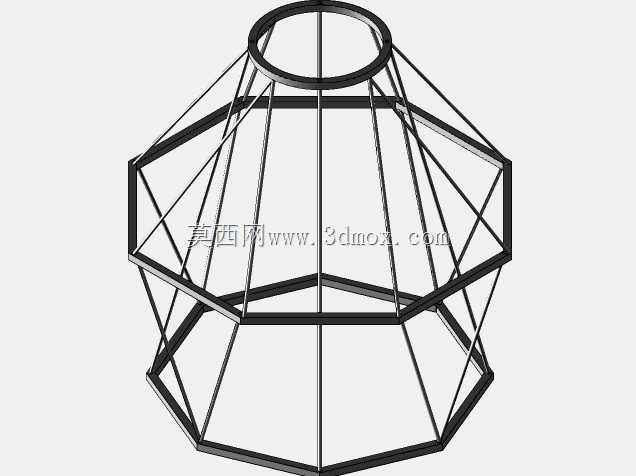

工业风镂空金属框架装饰灯罩结构

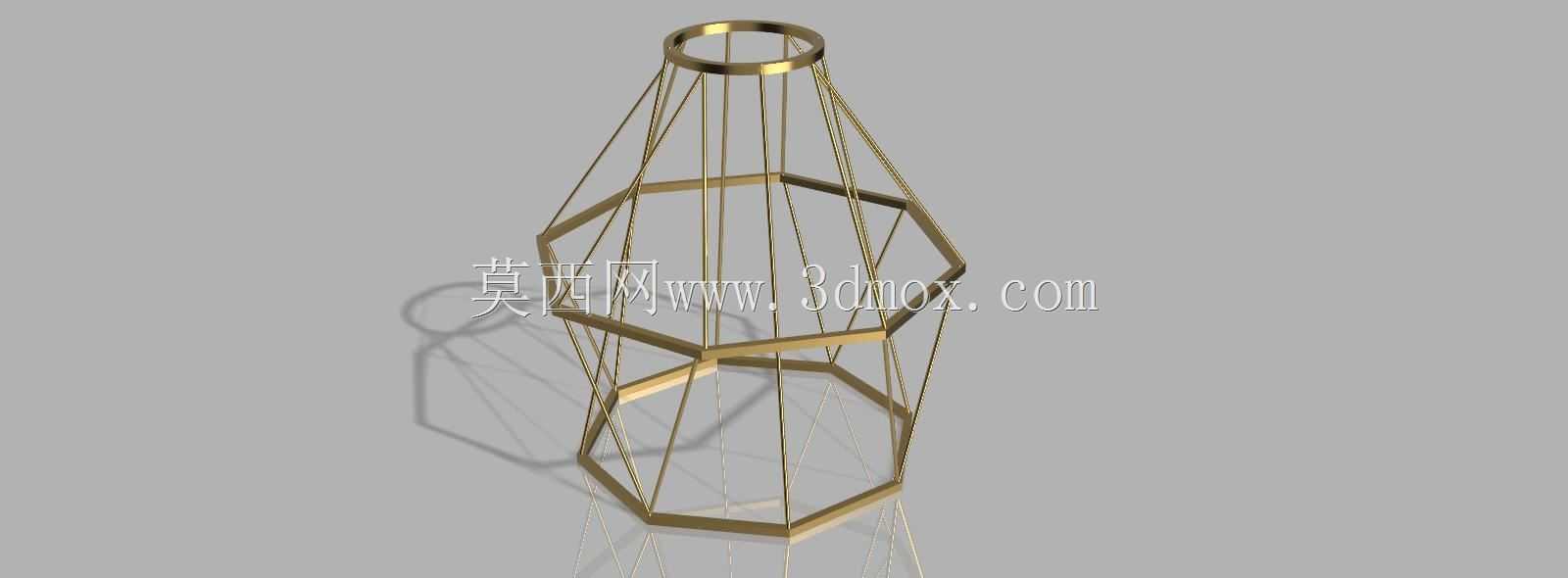

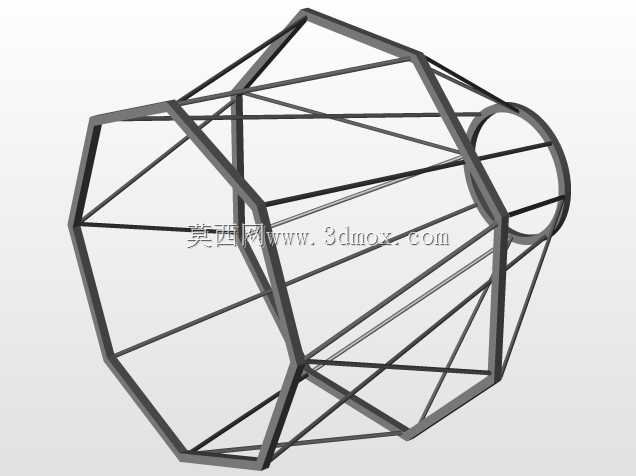

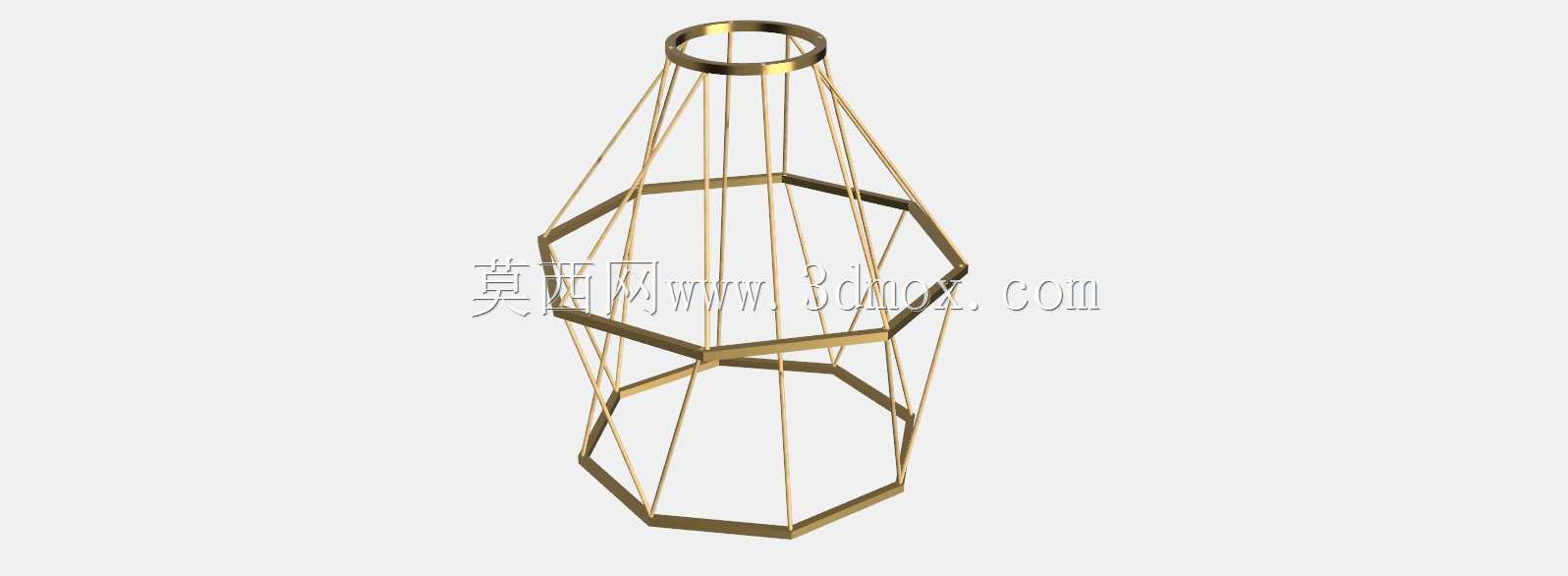

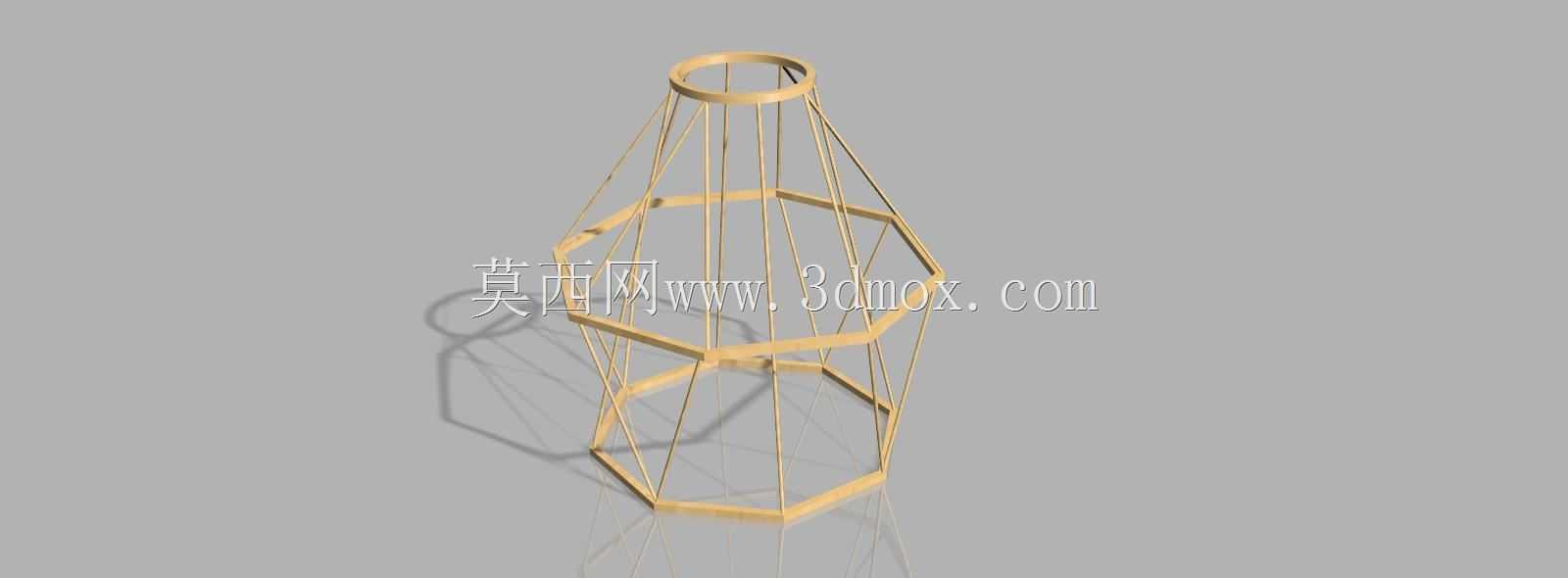

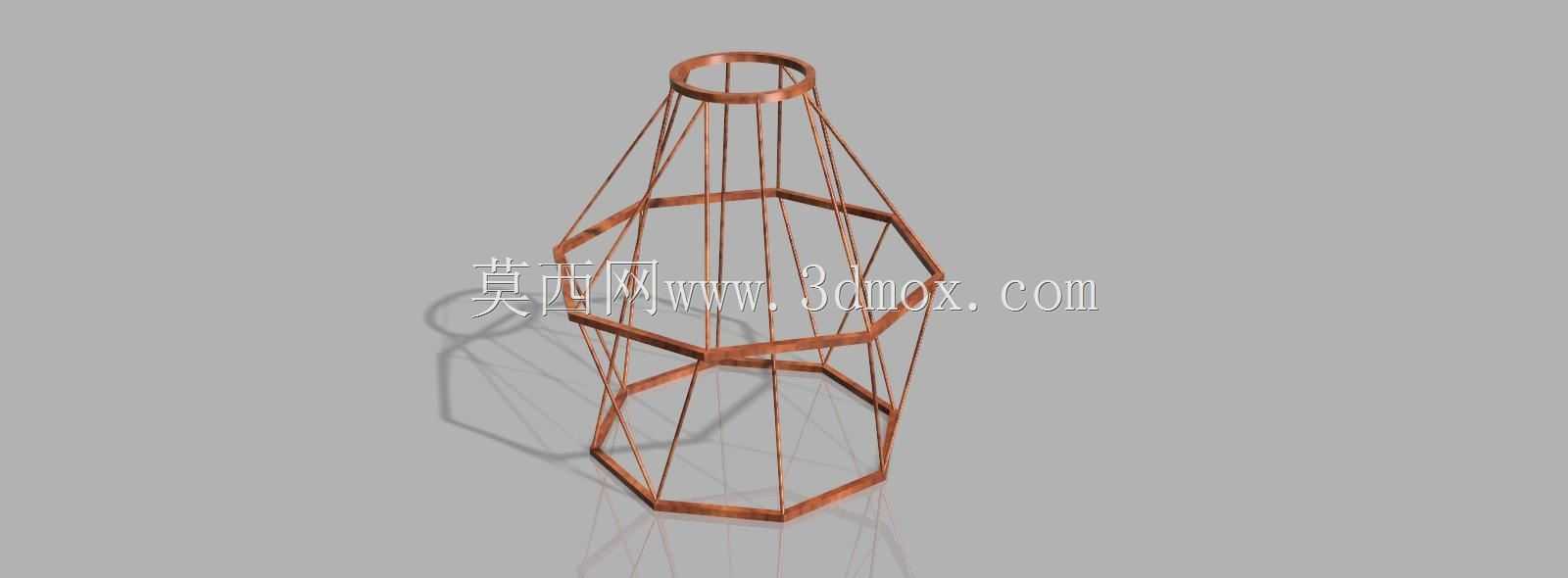

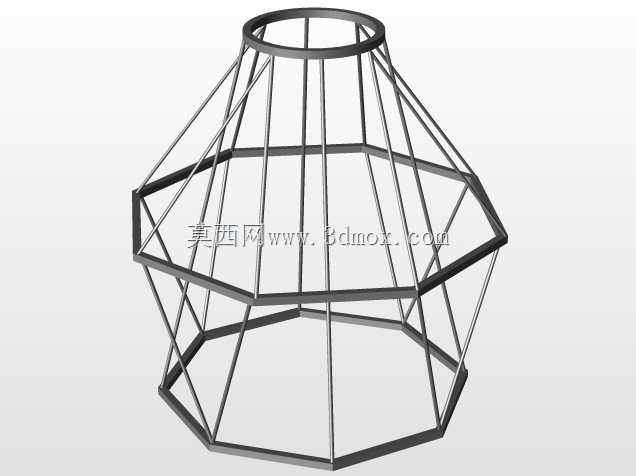

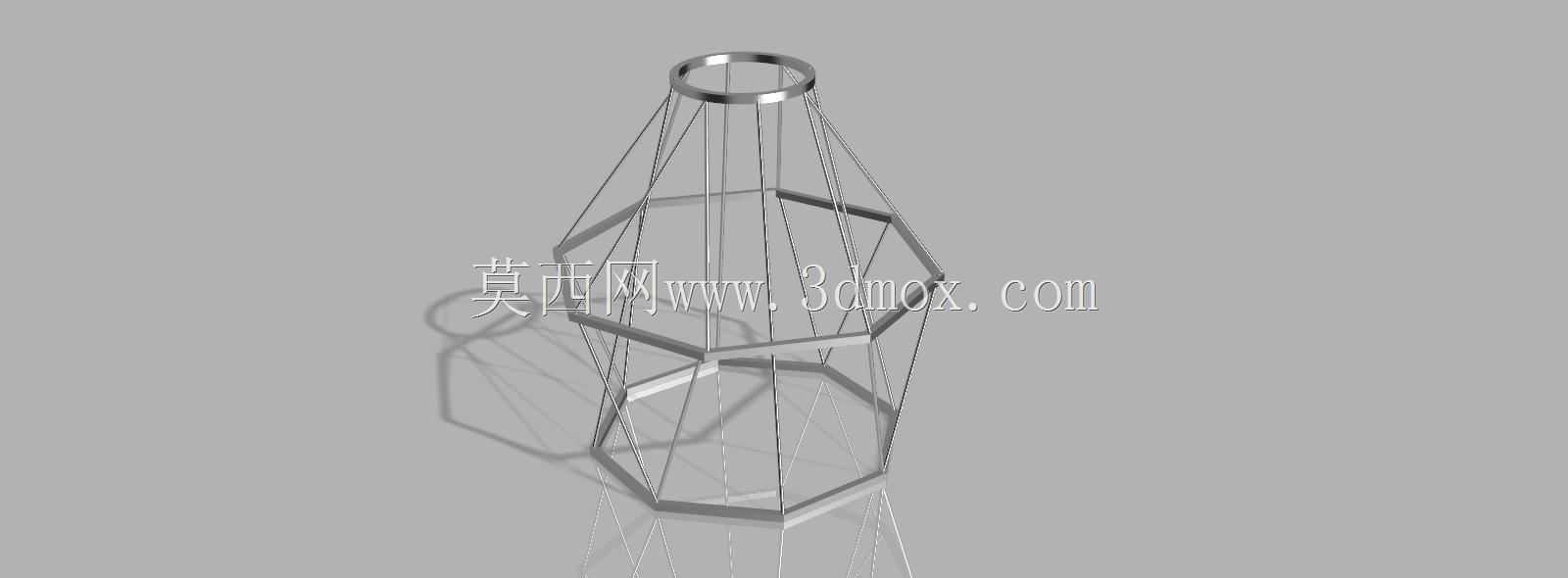

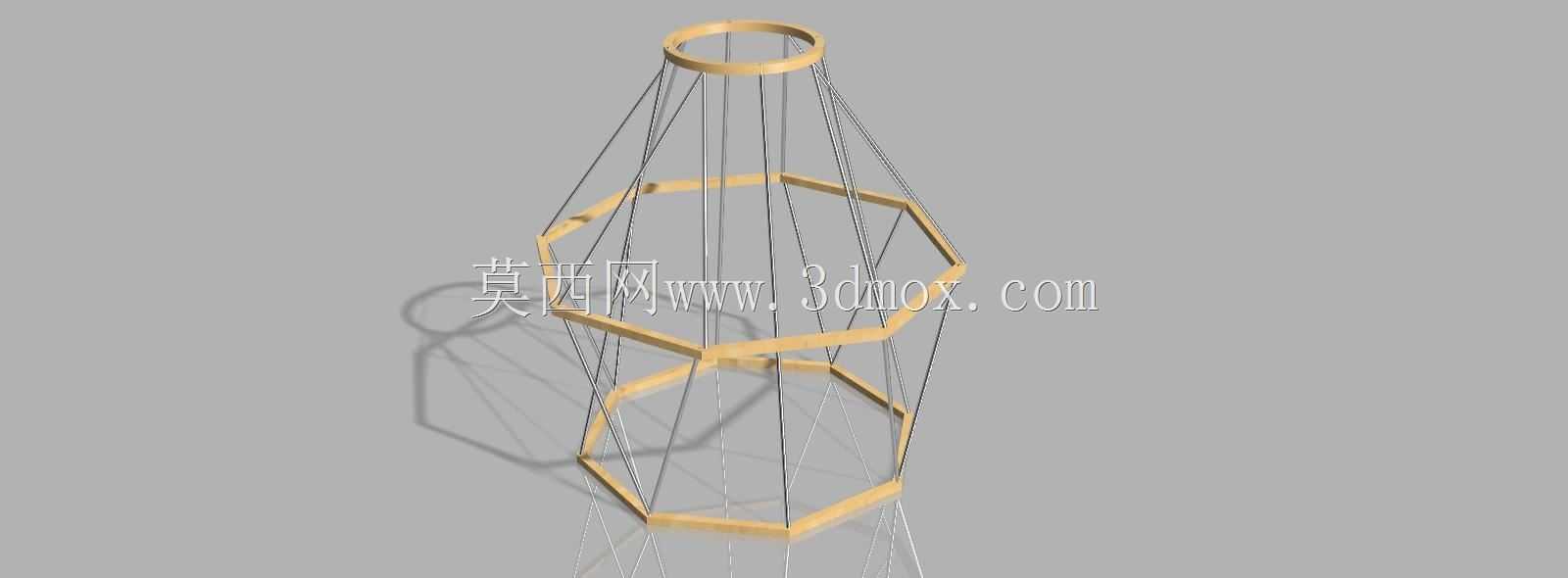

这类镂空金属框架灯罩，目前在商用空间照明、复古风家装、餐饮门店软装场景里应用占比逐年提升，和传统封闭灯罩的光路逻辑完全不同，它不需要做匀光扩散的封闭腔体，核心作用是给光源提供稳定的安装支撑，同时通过金属杆件的排布形成规律的光影投射效果，适配暖光 Edison 灯泡、低功率 LED 灯丝灯这类点光源使用，避免裸露光源带来的眩光问题，同时不会完全遮挡光线，能让空间的照明层次感更丰富。从结构设计逻辑来看，整个框架采用上下分层的多边形环作为主受力支撑，最顶部的小直径圆环是安装接口位，内径尺寸匹配常规E27灯头的固定螺口外沿，安装时可以直接卡在灯头的固定压环位置，不需要额外做定制转接件，适配市面绝大多数通用吊灯、壁灯的灯座规格，顶部圆环的壁厚控制在1.5mm左右，既保证和灯座连接时的结构强度，不会因为长期承重出现形变，也不会因为壁厚过大导致安装时和灯座压环出现干涉。中间层和底部的多边形环是整个框架的轮廓支撑，环体之间通过细金属杆做径向连接，所有杆件的排布都做了等角度均分计算，每根杆件的直径统一为3mm，在保证框架整体抗扭强度的前提下，尽可能减少杆件对光线的遮挡，避免出现光影杂乱的问题。整个框架的外轮廓是上窄下宽的渐变锥台形态，底部最大直径控制在180mm，整体高度320mm，这个尺寸边界刚好适配10-15平方空间的单头吊灯使用，不会因为尺寸过大显得空间压抑，也不会因为尺寸过小导致光源防护范围不足，安装后底部距离桌面的安全高度预留700mm时，既不会出现碰头的问题，也能让投射的光影在桌面形成均匀的网状纹理。设计过程中特意做了无焊接点的结构优化，所有环体和杆件的连接位置都采用内嵌卡接加碰焊的工艺，外部看不到明显的焊疤，后期做古铜色做旧表面处理时，整体质感更统一，不会出现焊疤位置上色不均的问题。框架的所有金属杆件边缘都做了R0.5的圆角倒钝处理，安装和后期清洁维护时不会划伤手部，也不会因为尖锐边角在长期使用中出现应力集中导致的杆件断裂问题。从实际使用的功能特性来看，这种开放式镂空结构完全不存在封闭灯罩积热的问题，光源工作时产生的热量可以通过框架的空隙直接散出，哪怕长时间点亮，框架表面的温度也不会超过40摄氏度，避免了传统封闭塑料灯罩长期高温老化变黄的问题，使用寿命比常规封闭灯罩提升三倍以上。同时镂空结构的清洁难度远低于封闭灯罩，不需要拆卸整个灯罩，直接用干布擦拭杆件表面就可以清理浮尘，后期维护成本极低。在结构受力校核阶段，针对顶部安装位做了5倍承重的拉力测试，整个框架自重仅210g，哪怕搭配重量稍大的玻璃光源，整体承重也远低于安装位的载荷上限，不会出现安装后脱落的安全隐患。框架的多边形环采用整根金属条弯制而成，接口位置做了错位咬合处理，不会因为长期使用出现环体开焊变形的问题，哪怕受到轻微的外力碰撞，杆件的弹性形变也能快速复位，不会出现永久变形。这类结构的灯罩除了吊装使用，也可以搭配桌面底座作为台灯的支撑框架使用，底部的多边形环可以直接卡在底座的定位槽内，不需要额外做固定结构，适配性很强。在做三维建模的时候，所有杆件的连接位置都做了共面处理，导出加工图纸时不需要额外做位置修正，激光切管加工后可以直接组装，不需要二次打磨调整位置，加工装配的效率比传统焊接灯罩提升40%左右，加工过程中的材料损耗也控制在5%以内，适合批量生产。
