涂装作业用手持油漆辊结构设计

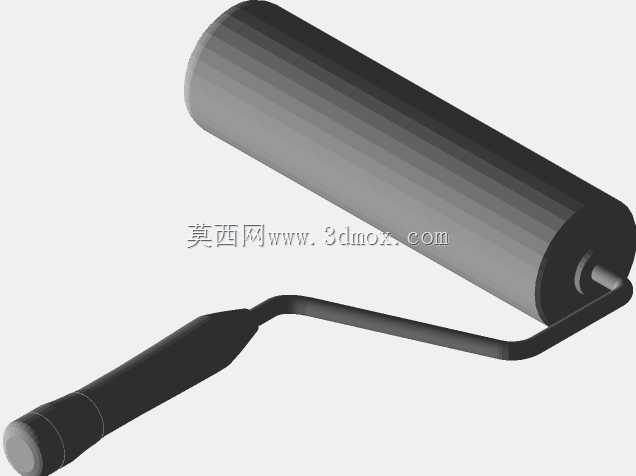

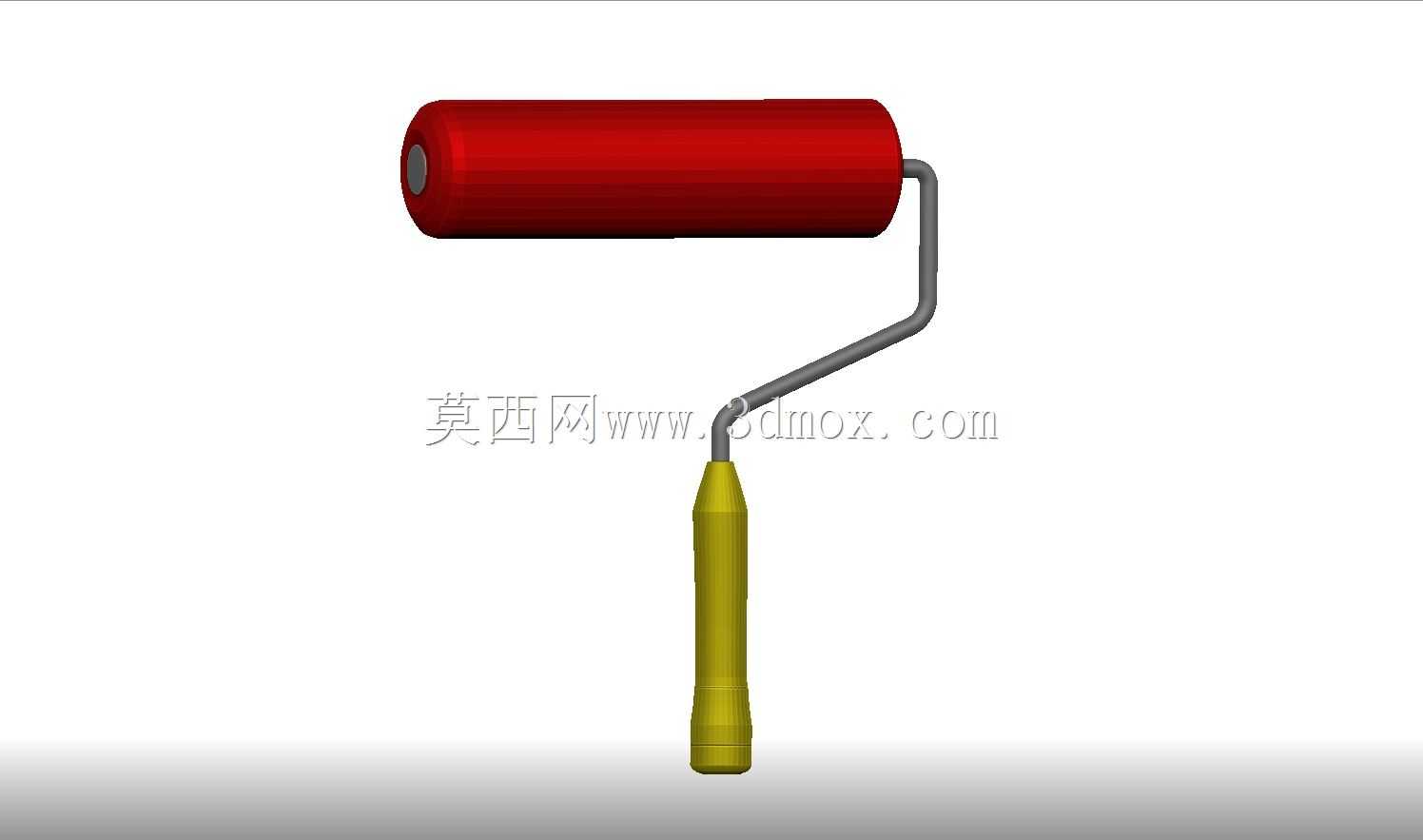

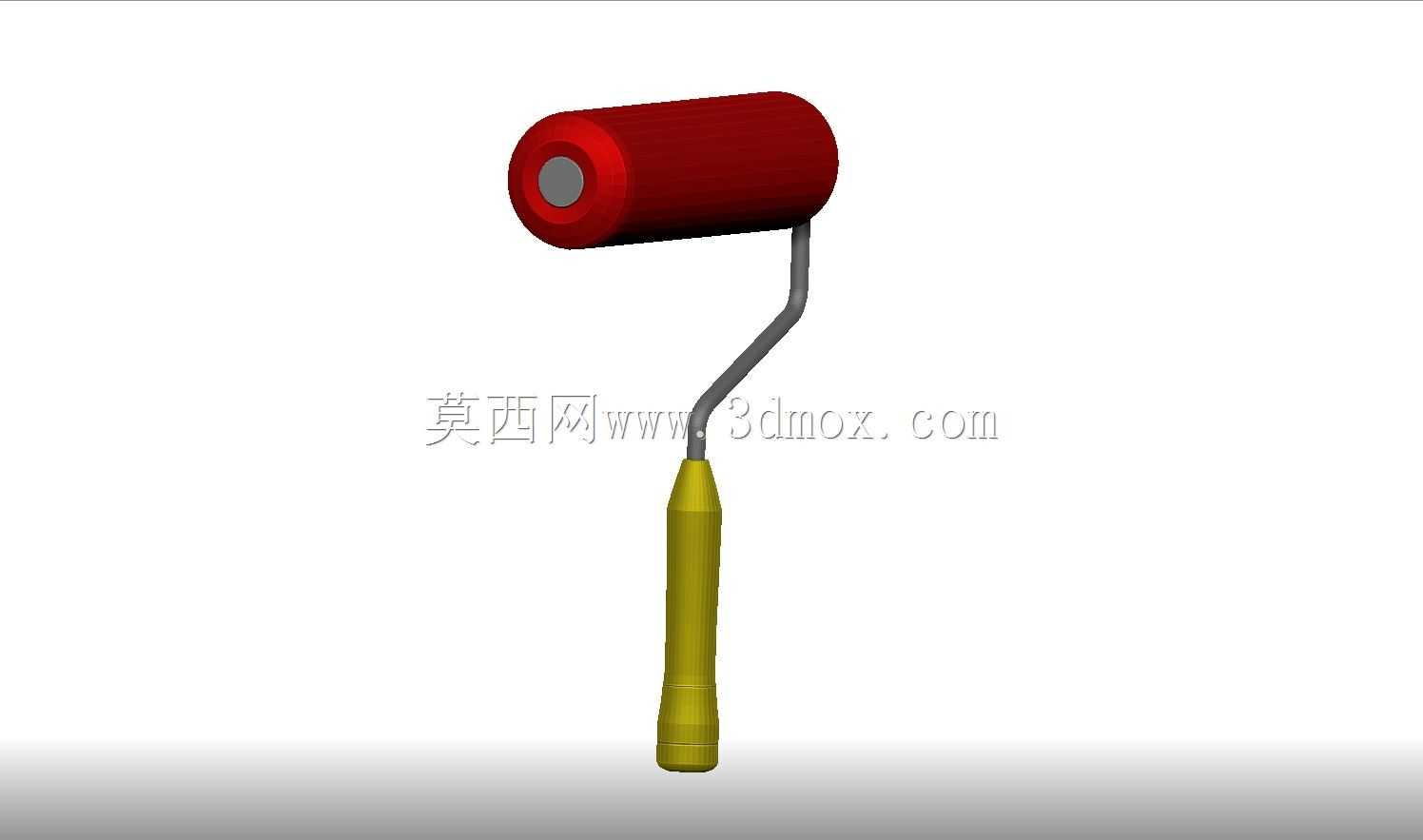

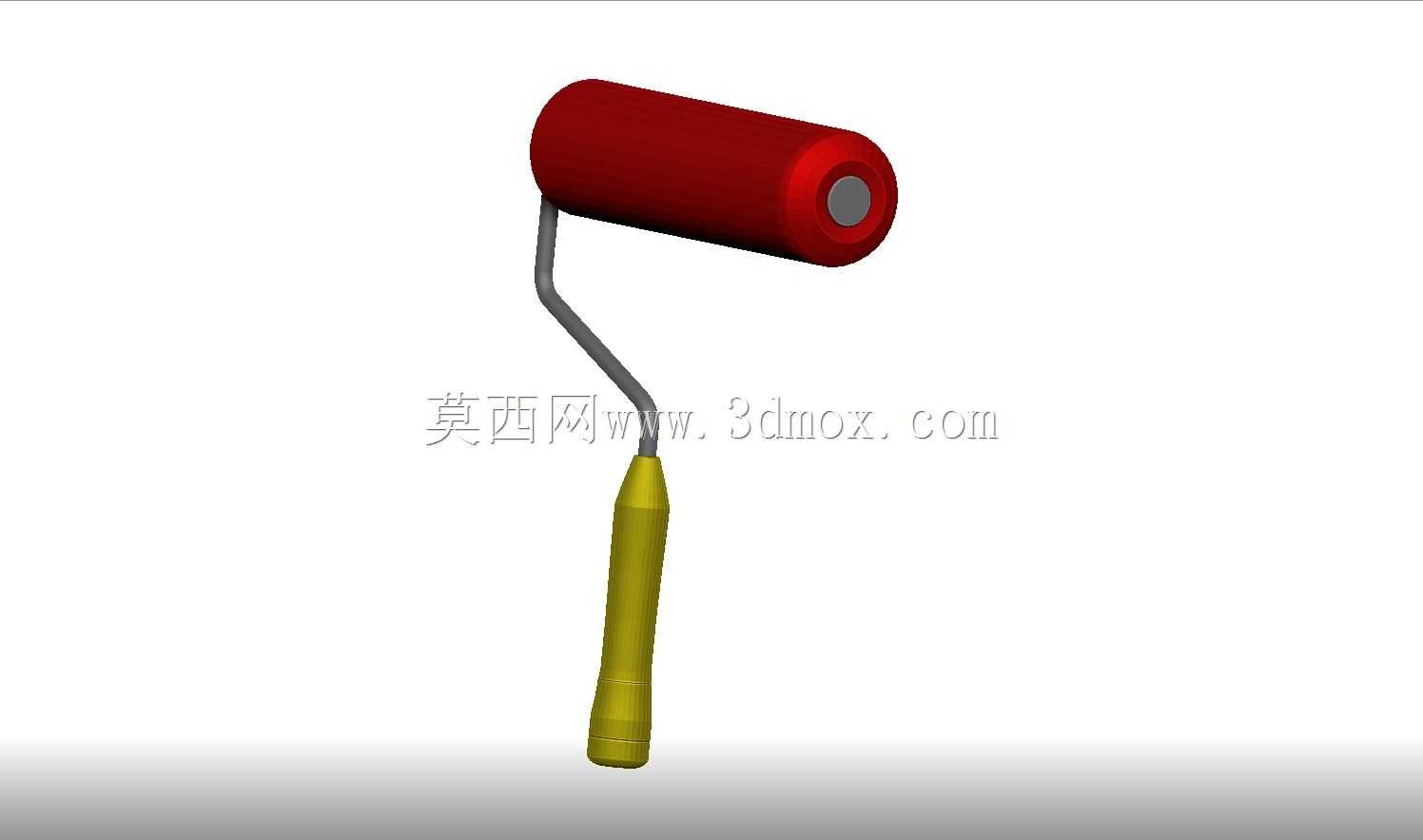

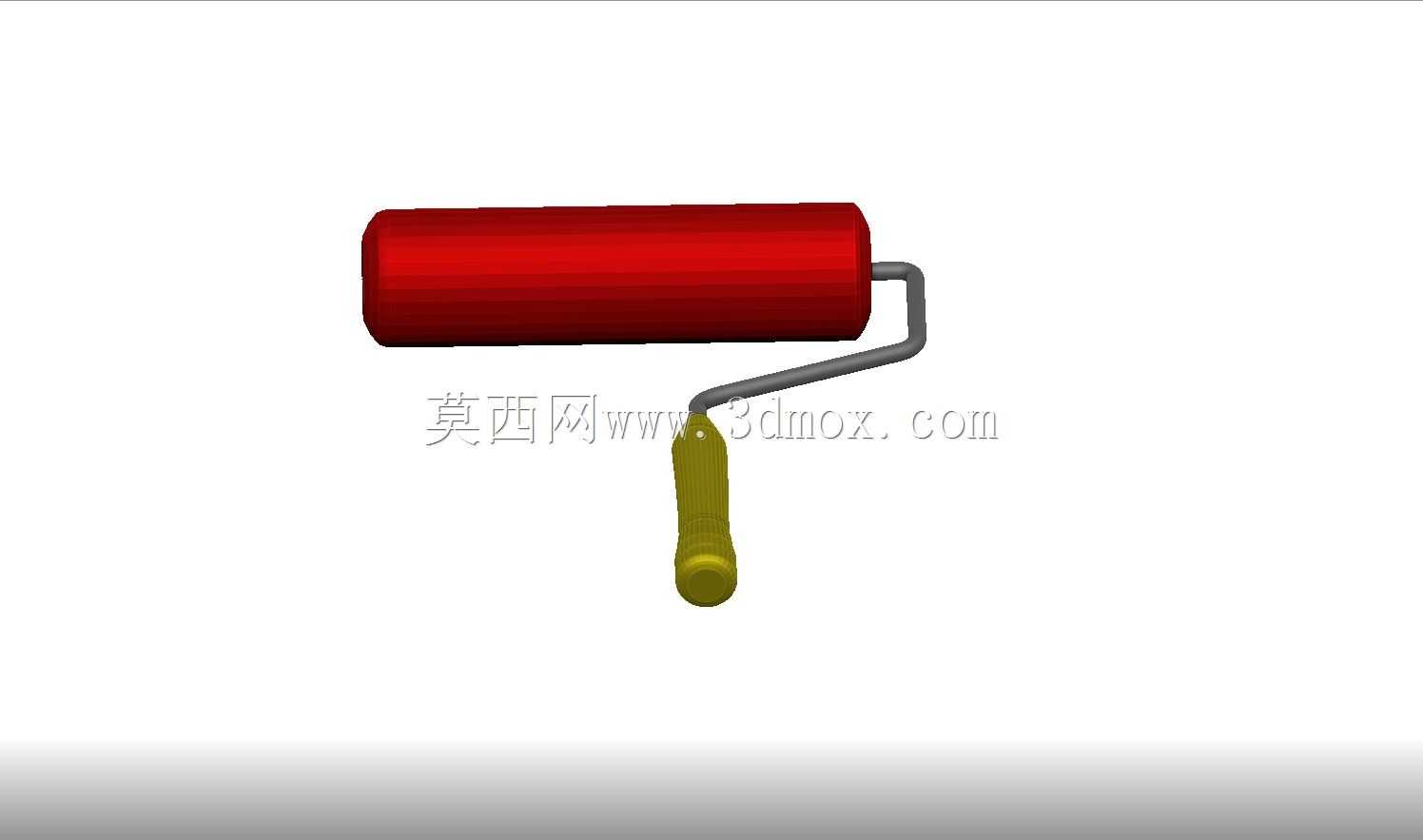

　　在建筑内外墙涂装、家装木器漆面施工、工业设备表面防腐涂刷等场景中，油漆辊是替代毛刷提升作业效率的核心手持工具，相比传统毛刷，其单次蘸取涂料后可覆盖的作业面积提升4-6倍，且涂刷后的漆面纹理更均匀，不易留下明显刷痕，尤其适合大平面的连续施工作业。这款油漆辊的结构设计围绕握持平衡、涂料附着、转动顺滑三个核心需求展开，整体分为辊筒、弯形支架、握持手柄三个独立功能模块，各模块之间采用可拆分式连接结构，方便后期更换磨损的辊筒部件，降低工具的整体使用成本。辊筒部分采用空心圆柱结构设计，外壁选用具备一定弹性的吸附材质，既可以在蘸取涂料时储存足量漆液，减少作业过程中反复蘸料的频次，也能在接触被涂表面时通过微变形贴合不平整的基面，避免出现漏涂、

　　厚薄不均的问题；辊筒两端设置同轴的转动支撑位，与支架端部的转轴配合，转动间隙控制在0.2mm以内，既保证滚动过程无卡滞，也不会因间隙过大出现辊筒径向跳动，导致漆面出现条状痕迹。弯形支架采用冷弯成型的金属杆件制作，弯折角度经过反复调校，握持时辊筒的施力点与手部握持中心处于同一垂直线上，长时间平举涂刷作业时可以降低手腕的受力负荷，减少操作疲劳；支架表面做防锈涂层处理，避免长期接触涂料、稀释剂后出现锈蚀，污染漆面。握持手柄采用符合人体工学的锥台造型，靠近支架的一端直径较细，向尾端逐渐加粗，表面设置多道环形防滑槽，即使手上沾有涂料或汗液也能稳定握持，不会出现打滑脱手的情况；手柄内部设置嵌装孔，与支架的直杆段过盈配合，

　　装配后支架与手柄的连接扭矩不低于15N·m，正常施力涂刷时不会出现支架转动、松脱的问题。从安装边界来看，这款油漆辊的整体外轮廓尺寸适配常规的涂料托盘规格，辊筒长度可以适配多数边角区域的涂刷需求，支架的弯折高度预留了足够的操作空间，涂刷靠近墙角、吊顶边缘的位置时，手柄不会与墙面发生干涉，无需额外更换边角专用工具即可完成大部分区域的作业。在实际建模过程中，各部件的配合公差经过反复校验，辊筒与转轴的同轴度误差控制在0.1mm以内，保证转动时的动平衡，避免高速滚动时出现离心甩漆的问题；手柄的防滑槽深度设置为1.2mm，既可以起到防滑作用，也不会因为槽过深积存涂料，增加后期清洁的难度。针对不同的作业场景，

　　这款结构可以通过更换不同表面材质的辊筒适配不同类型的涂料，比如短毛辊适配高粘度的防腐漆，长毛辊适配低粘度的乳胶漆，无需更换支架和手柄即可实现多场景复用，整体结构的通用性较强，适合作为涂装作业的常规手持工具进行批量生产，也可以作为基础结构进行针对性改型，适配特殊场景的涂刷需求。
