带长引线的小型轴流散热风机结构

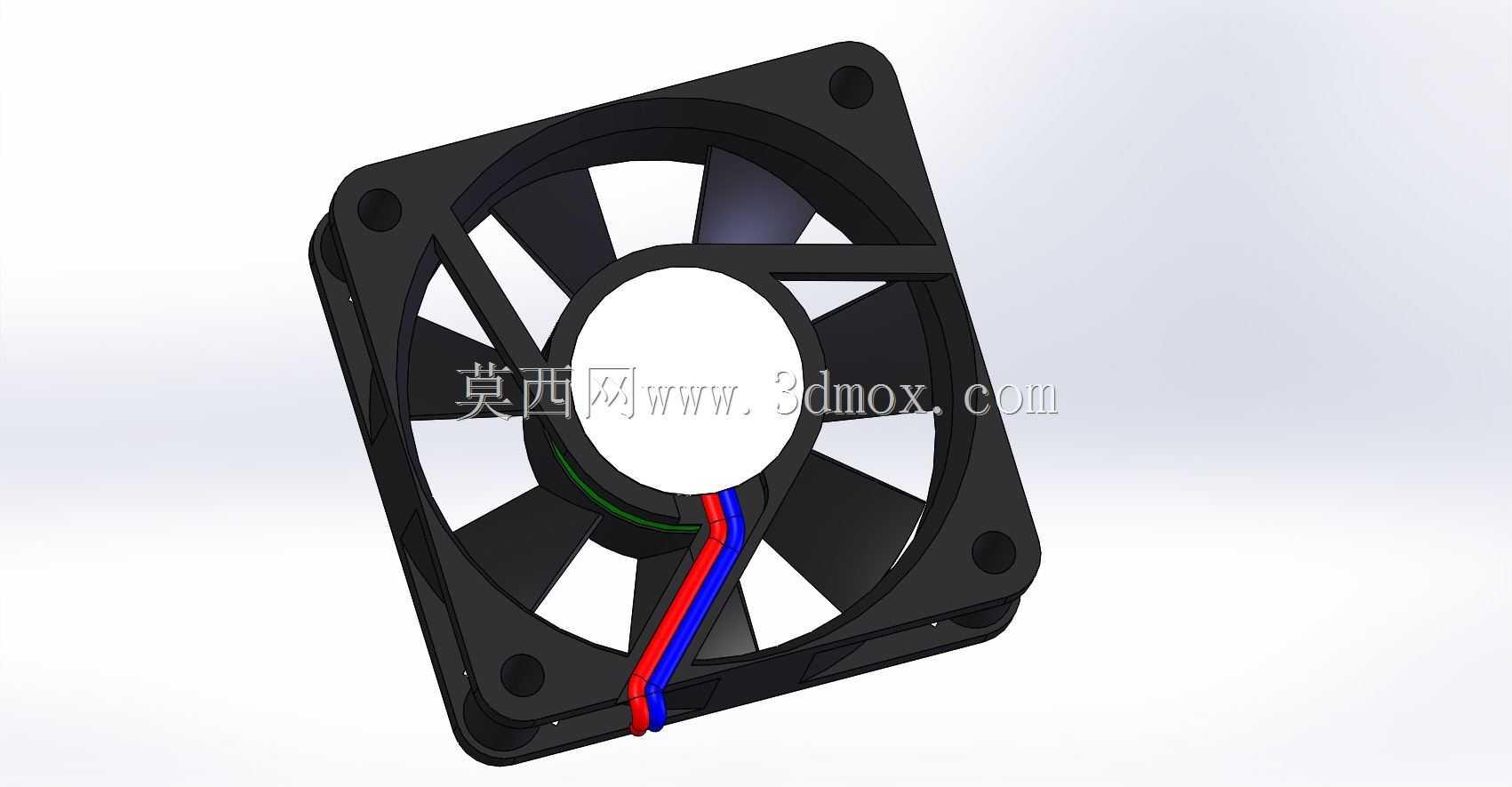

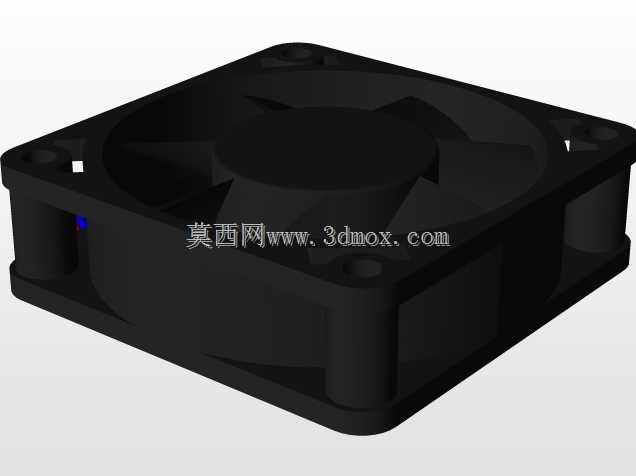

在各类工业控制机柜、嵌入式电子设备、小型电源模块的散热设计环节中，这类小尺寸轴流风机是应用频次极高的通风散热部件，很多设备在内部布局时，风机安装位置与供电接线端子往往存在一定距离，常规短线配置的风机需要额外接驳延长线，不仅增加接线工序，接驳点的绝缘处理、抗拉扯性能也会给整机可靠性带来隐患，这款带310毫米引线的轴流风机，正是针对这类安装场景做的适配优化，省去现场额外接驳引线的工序，也减少了线路接驳带来的接触不良、绝缘失效风险。从结构设计来看，这款风机采用标准方形外框结构，外框四个角预留了沉头安装孔，适配行业通用的安装孔距标准，安装时可以直接通过螺丝固定在设备的通风面板或者内部安装支架上，不需要额外做安装位的定制修改，能直接替换同尺寸规格的常规轴流风机，降低设备改型的结构调整成本。外框采用硬质工程塑料注塑成型，兼顾结构强度与绝缘性能，扇叶采用七叶后倾式设计，相比少叶结构，在相同转速下能输出更平顺的气流，运行时的气动噪音更低，适合对运行噪音有一定要求的办公类电子设备、医疗检测仪器内部使用。扇叶中心的轮毂位置做了圆弧过渡，能减少气流进入扇叶区域的紊流损失，提升送风效率。引线部分从风机侧边的出线槽引出，出线位置做了防弯折的应力释放结构，避免设备组装或者后期维护拉扯引线时，引线根部与内部电路的连接点出现脱焊、断线问题，两根供电引线分别做了红、蓝颜色区分，对应正负极接线，现场接线时不需要额外核对线序定义，能减少接线错误的概率。从安装边界来看，这款风机的方形外框厚度较薄，适合在内部空间紧凑的设备内安装，不会占用过多的内部纵深空间，引线长度预留充足，当风机安装在设备深处、接线端子在设备侧壁或者另一侧舱室时，引线可以直接沿设备内部的走线槽布设到接线位置，不需要额外增加转接端子或者延长线材。在实际选型应用中，这类风机常被用在小型工控PLC主机、桌面式3D打印机控制盒、小型激光雕刻机电源舱、车载电子设备舱这类空间有限、发热源集中的场景，通过持续的定向气流带走发热元件表面堆积的热量，把设备内部的工作温度控制在电子元件允许的工作范围内，避免高温导致的元件性能衰减、寿命缩短问题。建模过程中，对风机外框的安装孔沉头深度、扇叶与外框的配合间隙都做了精准还原，出线位置的应力释放护套、引线的走线形态也按照实物比例建模，结构设计人员在做设备内部布局校核时，可以直接调用这个模型做干涉检查，提前预判安装时引线是否会和周边的电容、散热片、结构支架产生干涉，也能根据引线长度提前规划内部走线槽的位置与固定点位置，减少后期样机试制时的结构修改次数。扇叶部分的曲面弧度按照实际气动外形做了还原，做热仿真分析时，也可以基于这个模型的扇叶尺寸、外框通风面积参数，设置对应的风量、风压参数，模拟设备内部的气流组织走向，验证散热方案是否能满足核心发热元件的温升控制要求。相比不带引线或者短引线的同规格风机，这款带长引线的结构在实际组装时能减少一个接线接驳工序，对于批量组装的设备生产线来说，能小幅提升单台设备的组装效率，也减少了接驳点需要做绝缘包裹、应力固定的物料成本，长期运行的可靠性也更有保障。外框的四个边角做了小圆弧过渡，避免安装时尖锐的边角划伤操作人员或者划破周边的线材，细节处理符合常规电子配件的安全设计要求。
