EVERCOOL EC8038H12BA直流散热风机结构

　　这款直流风机的应用场景覆盖桌面PC风道搭建、小型工控机柜散热、嵌入式计算设备主动风冷等多个领域，在实际使用中主要承担定向气流引导、带走发热元器件累积热量的作用，避免芯片、供电模块等部件因长期工作在超温阈值下出现性能降频、寿命折损甚至硬件烧毁的问题。从功能特性来看，该款风机采用直流供电架构，相比同规格交流风机具备更低的启动电压、更小的运行电磁干扰，适配绝大多数消费电子、工业控制设备的低压直流供电回路，运行过程中可根据供电端PWM信号调整转速，匹配不同负载下的散热需求，平衡散热效率与运行噪音之间的矛盾。

　　设计过程中首先考虑的是安装兼容性，整体外框采用标准80mm见方的正方形结构，厚度为38mm，四个安装角预留对应规格的通孔，孔位间距符合行业通用安装规范，可直接适配市面绝大多数80mm规格的风机安装位，无需额外定制转接支架，降低设备组装阶段的适配成本。外框边缘做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少风机与安装面之间的硬接触间隙，降低运行时的共振传递。扇叶部分采用七叶后掠式曲面设计，叶型曲率经过多次气流仿真调整，在相同转速下可输出更高的静压，能够克服防尘网、密集散热鳍片带来的风阻，保证气流可以顺利穿过发热区域，不会因为风阻过大出现风量骤降的问题。扇叶与中心轮毂的连接位置做了加厚过渡处理，避免长期高速旋转下叶根位置出现应力集中导致的断裂问题，轮毂内部集成驱动电路板与轴承组件，采用双滚珠轴承结构，相比含油轴承具备更长的无故障运行时间，可支持设备长期连续不间断运行的需求。

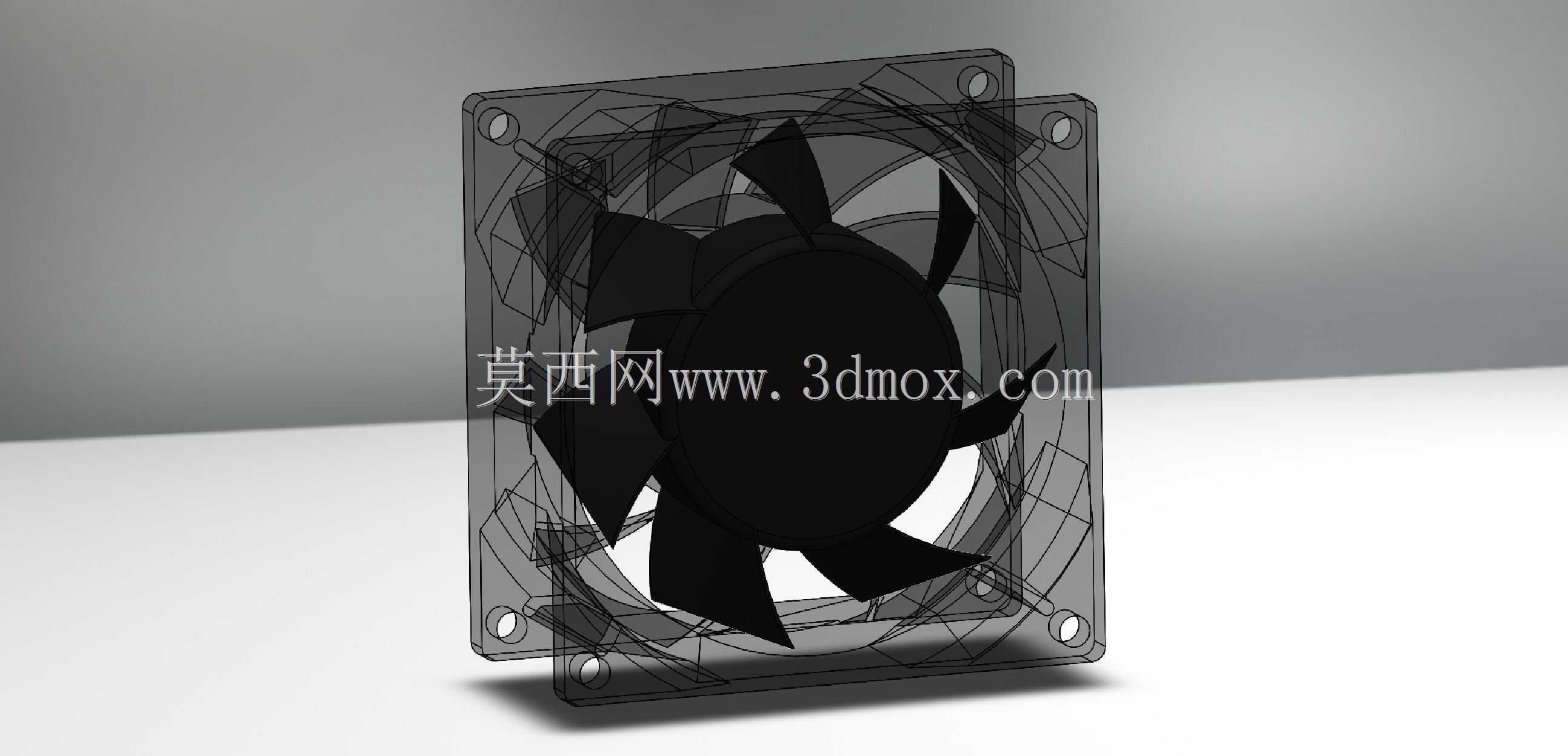

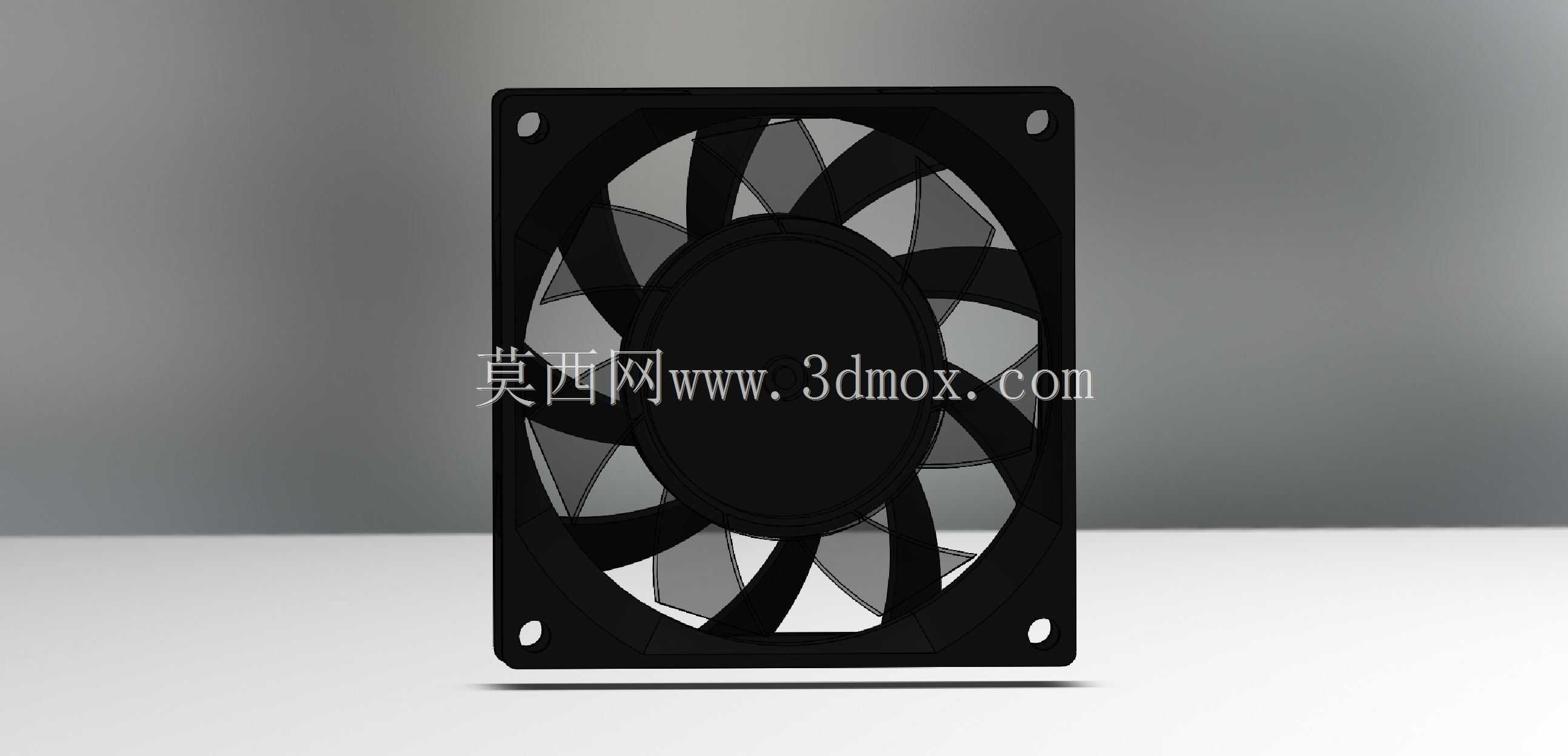

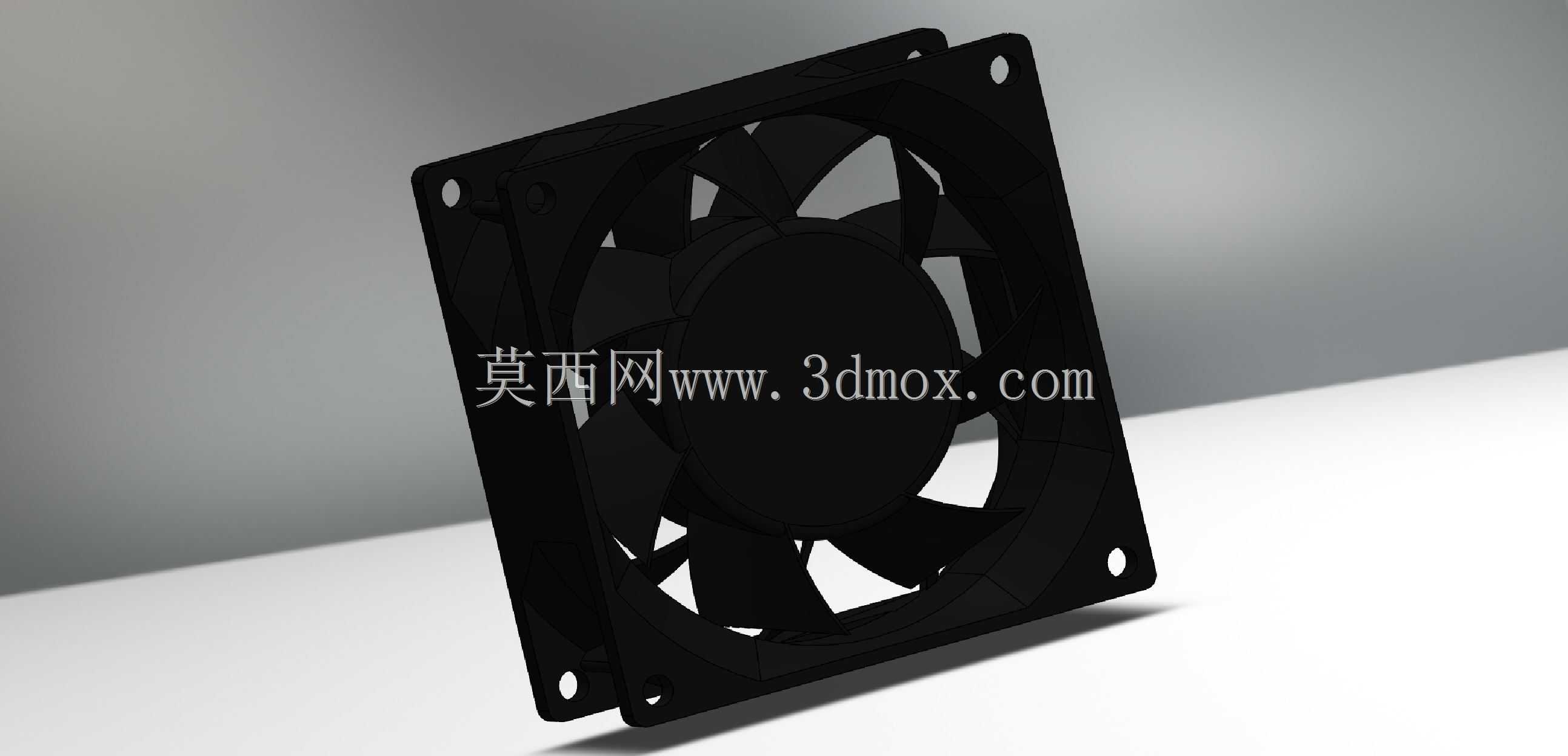

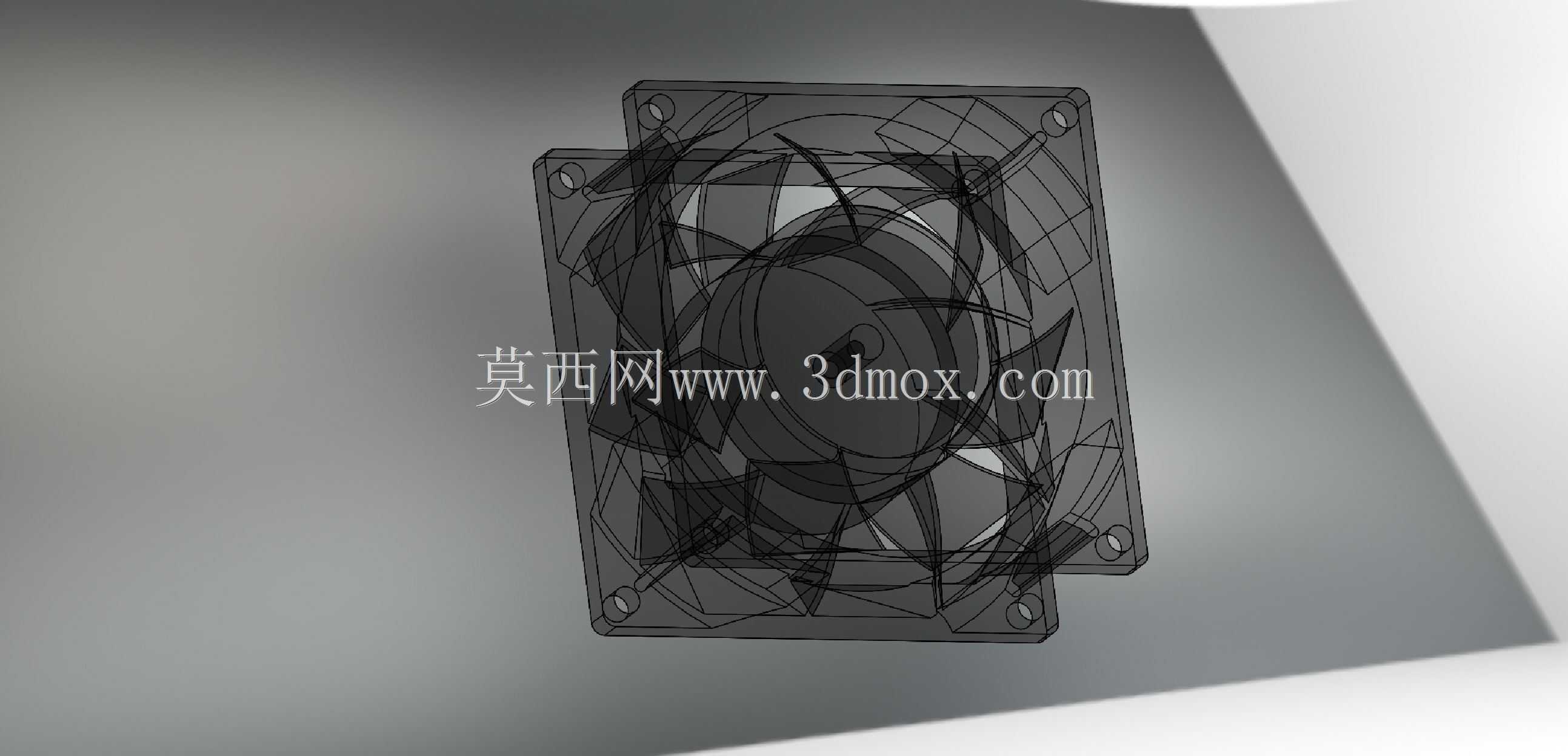

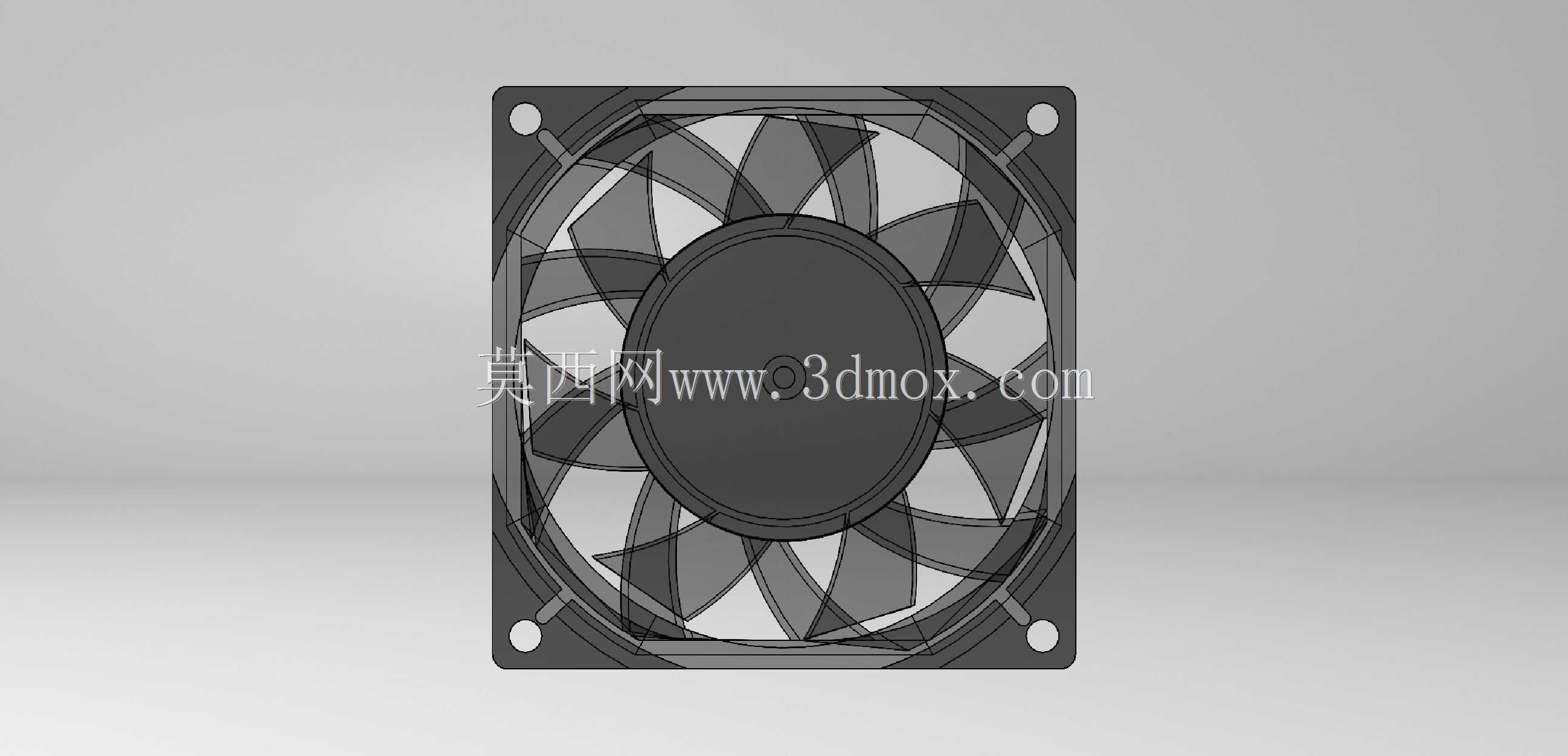

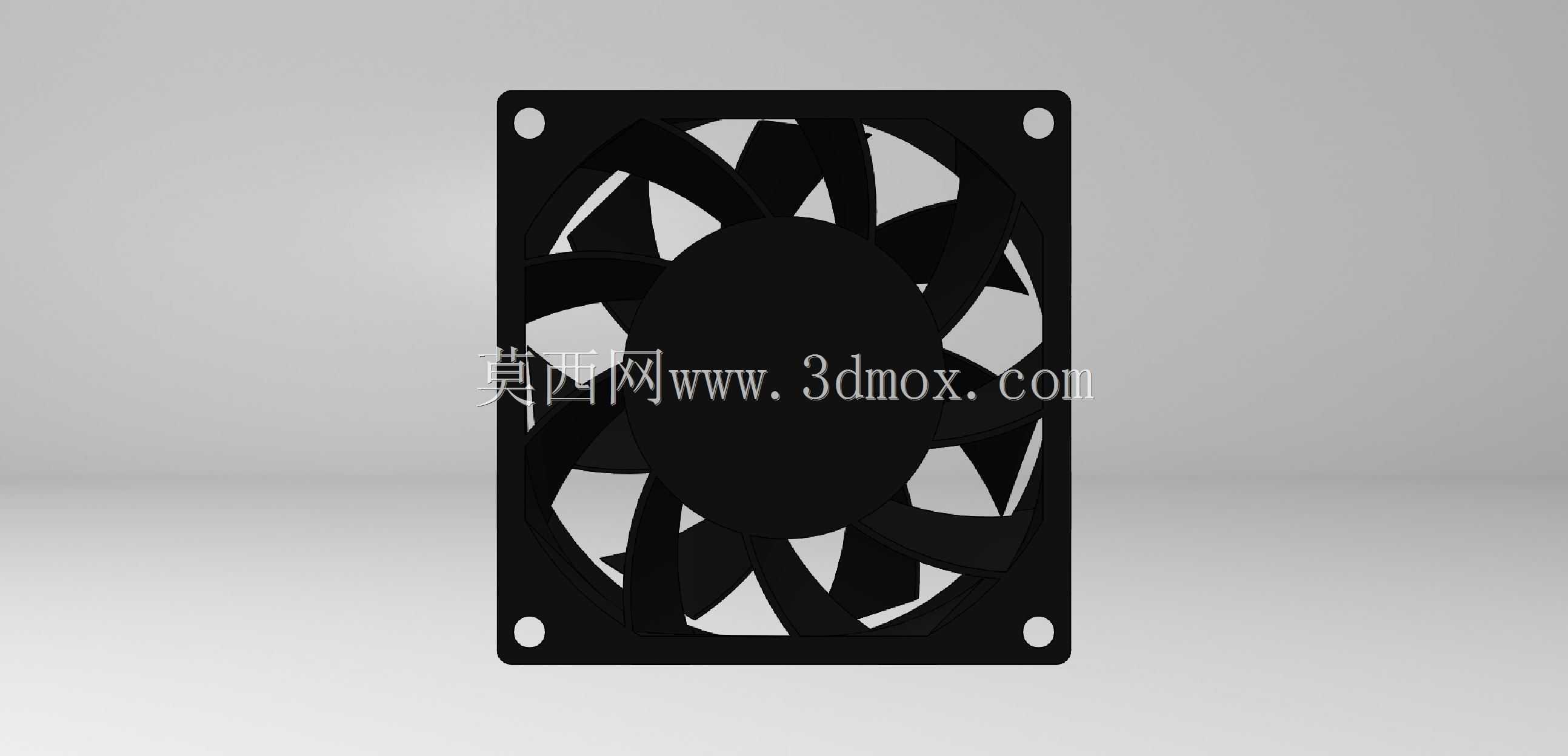

　　建模过程中还原了风机的完整装配关系，外框的加强筋结构、扇叶的曲面弧度、安装孔的沉台细节都做了对应呈现，可直接用于设备风道仿真、安装干涉检查、整机结构装配验证等工作。在实际设备选型阶段，可直接将该模型导入整机装配体，核对风机与周边PCB板、电容、散热鳍片、走线的间隙，避免出现安装干涉，同时可结合模型的外轮廓尺寸，提前预留风机供电线的走线空间，优化整机内部的布局合理性。风道设计环节，可依托该模型的扇叶与外框结构，模拟风机在不同安装位置下的气流走向，调整进风口与出风口的开孔位置、开孔率，避免出现气流短路、涡流紊流的问题，提升整机的散热效率。需要注意的是，该风机的出线位置位于外框侧边，建模时还原了出线口的结构尺寸，在结构设计时需要在对应安装面预留出线缺口，避免装配时压线导致线材绝缘层破损引发短路风险。另外风机的旋转方向为标准逆时针出风方向，安装时需要注意扇叶朝向，避免装反导致气流方向反向，无法达到预期散热效果。针对高振动的使用场景，还可在安装孔位置搭配橡胶减震钉使用，进一步降低风机运行时的振动传递，减少整机运行的共振噪音。
