Ampeg SVT-CL专业功放机头三维结构设计

　　这款Ampeg SVT-CL专业功放机头的三维结构设计，首先围绕舞台演出、专业录音棚固定安装、流动演出租赁等核心应用场景展开，在建模阶段就充分考虑了不同使用场景下的结构适配性。作为贝斯信号放大链路的核心驱动设备，它的核心功能是将前级传输的弱电平贝斯信号进行高保真功率放大，推动配套的贝斯箱体发声，同时保留低频信号的动态余量，避免大音量演奏下的低频削波失真。

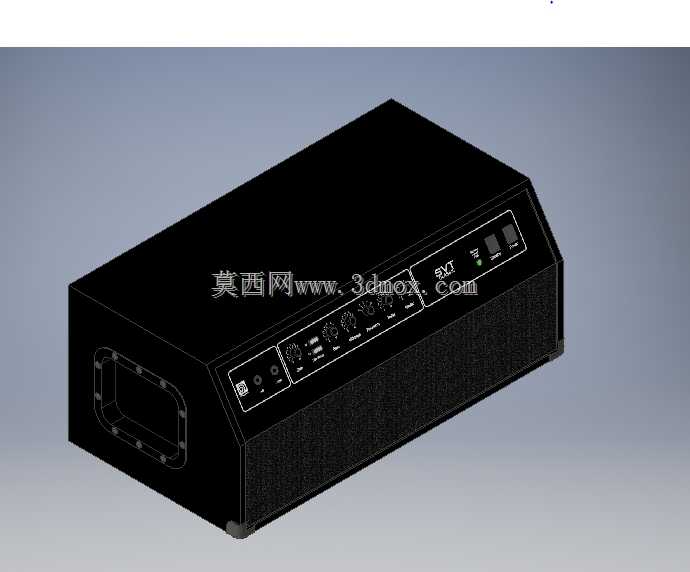

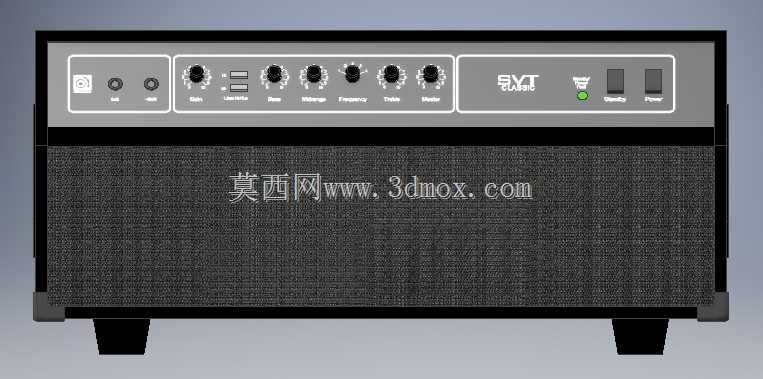

　　从设计思路来看，建模时优先还原了设备的斜切式前面板布局，这种非垂直的面板角度并非单纯的外观设计，而是充分考虑了舞台堆叠使用时的操作视角——当功放机头放置在贝斯箱体顶部时，斜切面板能让站在设备前方的乐手无需俯身就能清晰看到所有旋钮、开关与指示灯的状态，调节参数时的操作手感也更符合人体工程学。前面板的控件排布遵循了专业音频设备的操作逻辑：从左至右依次设置输入接口、增益调节、多段均衡旋钮、压缩控制、主音量调节以及电源开关与状态指示灯，每个控件的安装位都预留了标准的电子元件安装间隙，旋钮之间的间距控制在18mm以上，避免演出时快速调节出现误触。

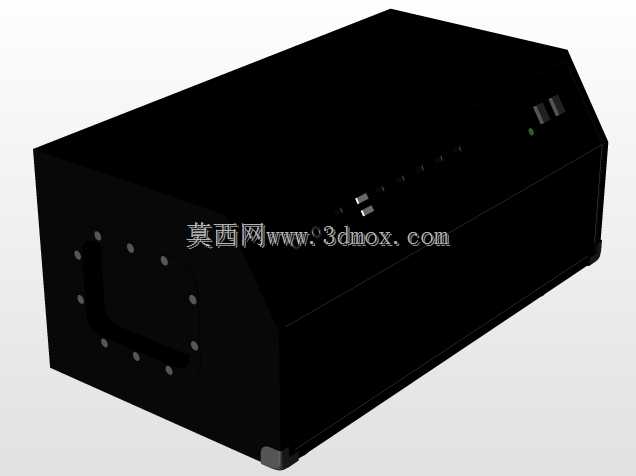

　　设备的主体外壳采用1.5mm厚度的冷轧钢板折弯成型结构，建模时完整还原了板材折弯的止口、拼接焊缝预留位以及边角的圆弧过渡处理，所有外露边角都做了R3的圆角处理，避免流动运输过程中磕碰划伤人员或设备。机身左侧设置了内凹式提手结构，提手的安装位做了双层钢板补强，提手内凹深度控制在80mm，能够容纳成年男性戴演出手套的手部伸入，单台设备的重量分布经过重心校核，提手位置刚好对应设备重心的垂直投影上方，单人搬运时不会出现设备倾斜滑脱的问题。

　　机身背部的结构设计重点考虑了接线与散热需求，建模时预留了标准的电源输入接口、扬声器输出接口、效果回路接口以及接地端子的安装位，所有接口的排布距离机身底部留有20mm的间隙，方便现场接线时插拔操作，同时避免线材过度弯折导致的接触不良。设备的散热结构采用自然对流设计，机身两侧与底部预留了阵列式通风孔，通风孔的开孔方向顺着内部功率管的散热鳍片走向，建模时还原了通风孔的翻边结构，既提升了外壳的结构强度，也避免开孔处的锐边划伤内部连接线材。

　　从安装边界来看，这款功放机头的底部设置了四个标准的橡胶减震脚垫，脚垫高度为10mm，既能够将设备与支撑面隔开形成底部通风通道，也能吸收演出时的低频振动，避免设备因振动出现移位或内部元件松动。脚垫的安装孔位兼容标准的19英寸机架安装配件，用户可以根据使用需求选择桌面放置、箱体堆叠或者机架固定三种安装方式，建模时预留了机架安装耳的连接螺孔位置，无需对外壳结构进行二次加工就能完成机架改装。

　　内部结构的建模充分考虑了电子元件的布局合理性，电源变压器与功率放大板的安装位设置了独立的减震胶垫安装位，信号输入板与功率输出板之间预留了屏蔽板的安装槽，避免电源部分的电磁干扰串入音频信号通路。前面板的旋钮下方预留了电位器的安装固定柱，每个固定柱的位置都对应PCB板的安装孔位，装配时能够直接对位，减少装配调试的工作量。机身顶部的盖板采用可拆卸式结构，盖板与主体的连接采用卡扣加螺丝的双重固定方式，既方便日常维护时打开盖板检修内部元件，也能保证演出使用时盖板不会因振动松脱。

　　在细节处理上，建模时还原了前面板的丝网印刷标识位置，每个控件对应的功能标识都设置在旋钮的正下方，标识的字体大小满足1.5米距离外清晰可读的要求。设备的电源开关设置了防误触的凸起护边，避免搬运过程中误碰开关导致设备意外通断。SVT标识的位置设置在前面板的右上角，采用内嵌式安装结构，标识表面与面板齐平，不会因长期擦拭出现标识脱落的问题。
