标准竞赛用飞镖靶盘结构设计

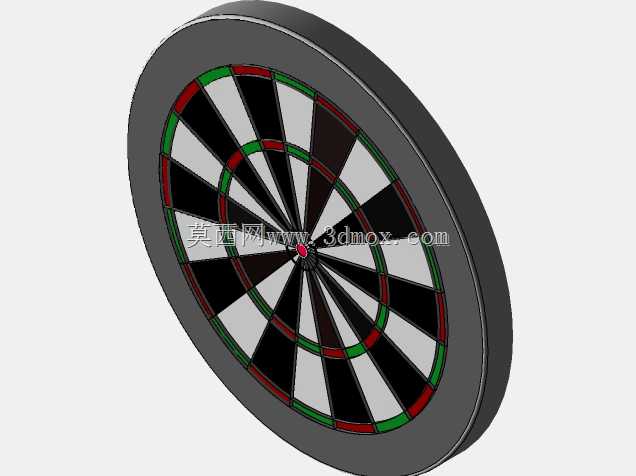

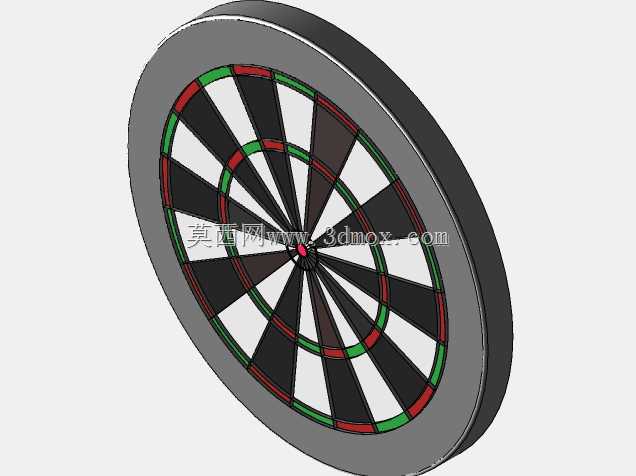

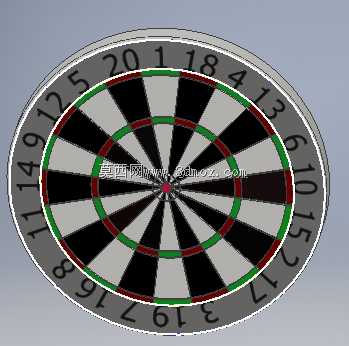

日常接触到的飞镖靶盘，多数人只把它当成休闲娱乐的小物件，实际上在商用休闲场馆配置、专业飞镖赛事场地搭建、家用健身娱乐场景布置里，这类靶盘的结构合理性直接决定了使用体验与使用寿命，做这个结构设计的时候，首先要兼顾投掷手感反馈、分区辨识度、安装适配性这几个核心需求，不能只做外观上的扇形分区复刻。先从实际使用场景倒推设计逻辑：专业飞镖投掷的标准距离为2.37米，靶心距离地面高度为1.73米，这就要求靶盘整体的安装基准面必须平整，背部的挂装结构要能适配常见的墙面膨胀螺丝、无痕挂钩两种安装方式，挂装点位的同心度误差要控制在1mm以内，避免安装后靶盘出现倾斜，导致分区角度偏移影响计分公平性。外形尺寸上严格遵循国际飞镖赛事的标准规范，整盘外径为451mm，整体厚度控制在38mm，这个厚度既能保证飞镖扎入后有足够的深度固定，不会因为镖身插入过浅出现反弹掉落，也不会因为整体过厚导致背部挂装后突出墙面过多，容易被路过的人员磕碰。分区结构的设计是整个靶盘的核心，从外到内依次为双倍分区、单倍高分区、三倍分区、内单倍区、 bull 外环、bull 红心，每个扇形分区对应的角度为18度，20个分区环绕中心均匀排布，数字标识的位置对应每个扇形分区的中心径向线，字体采用无衬线的粗体字，高度为28mm，即使在标准投掷距离下也能清晰识别分区数字，不会因为视觉模糊导致投错目标区域。颜色搭配上采用黑、白、红、绿四种高对比度色彩，相邻扇形分区交替使用黑、白两色，双倍、三倍的环形计分带使用红、绿交替配色，中心红心为正红色，bull外环为绿色，这种配色方案既符合长期以来用户对飞镖盘的视觉认知，也能在不同室内光照条件下保持清晰的分区边界，不会因为灯光反光导致分区辨识困难。结构建模的时候，所有扇形分区采用拉伸凸台的方式逐块拼接，每个分区的表面做细微的网状纹理处理，模拟真实麻质靶盘的摩擦力，让飞镖扎入后有足够的阻力固定，不会出现打滑掉镖的情况；数字标识环采用独立的环形结构，和主体盘身做0.2mm的间隙配合，后期如果数字环出现磨损可以单独更换，不需要更换整个靶盘，降低商用场景下的维护成本。背部的挂装槽设计为十字形通用槽，槽宽为6mm，槽深为5mm，既能适配横向的挂钉也能适配纵向的挂钉，对墙面安装点位的容错率更高，不需要用户精准定位单个挂点，降低安装难度。盘身的边缘做R3的圆角处理，避免尖锐的直角边在搬运、安装过程中划伤操作人员，整体重量控制在4.2kg左右，这个重量既能保证挂装后的稳定性，投掷飞镖的时候不会因为冲击力导致盘身晃动，也不会因为过重对墙面的挂装强度提出过高要求，普通的家用墙面甚至是隔断墙都能牢固安装。很多人做这类休闲器材的模型时，容易只做外观的曲面贴图，忽略实际使用中的结构细节，比如三倍分区和双倍分区的宽度，标准要求是8mm，这个宽度是经过长期赛事验证的，既不会因为过窄导致投掷难度过高打消新手的参与积极性，也不会因为过宽降低专业竞赛的挑战性；中心红心的直径为12.7mm，bull外环的直径为31.8mm，这些尺寸参数都严格遵循通用的赛事标准，保证用这个模型生产出来的靶盘可以直接用于业余赛事，不需要额外调整尺寸。另外在设计的时候也考虑了不同使用场景的适配性，如果是家用场景，盘身背部可以额外加装eva缓冲垫层，降低飞镖扎入时产生的噪音，避免影响周边邻居；如果是商用场馆场景，可以在盘身外围加装一圈直径为500mm的保护圈，保护圈采用软质橡胶材质，既能接住脱靶的飞镖避免损坏墙面，也能起到视觉定位的作用，让投掷者更容易瞄准靶盘中心。整个建模过程没有使用复杂的曲面特征，全部采用基础的拉伸、阵列、圆周切除命令完成，特征树逻辑清晰，后续如果需要调整分区尺寸、更改配色方案，只需要修改对应的阵列参数和外观颜色即可，不需要重构整个模型，对于结构设计从业者来说，这类看似简单的民用休闲器材，实际上处处都是和实际使用场景绑定的细节要求，脱离使用需求的外观建模，哪怕渲染效果再好，也没法落地成为实际可用的产品。
