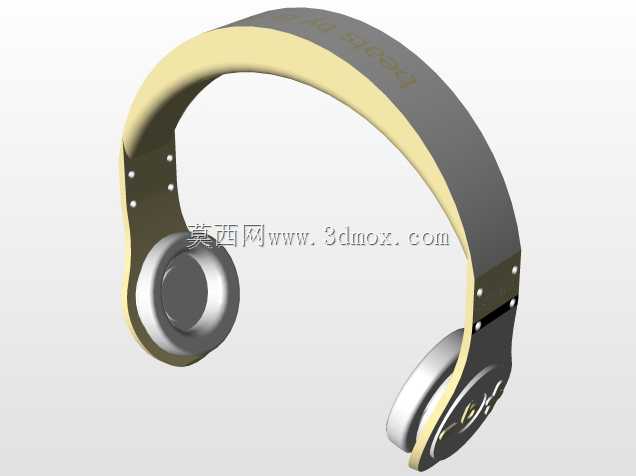

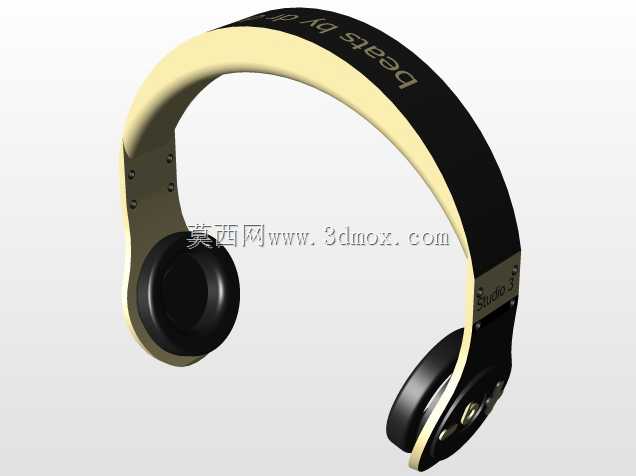

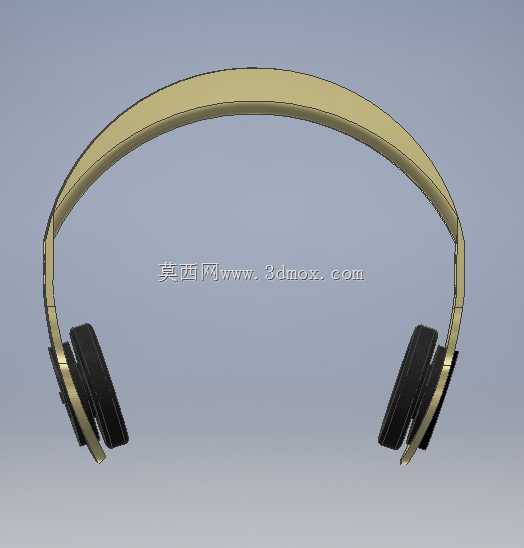

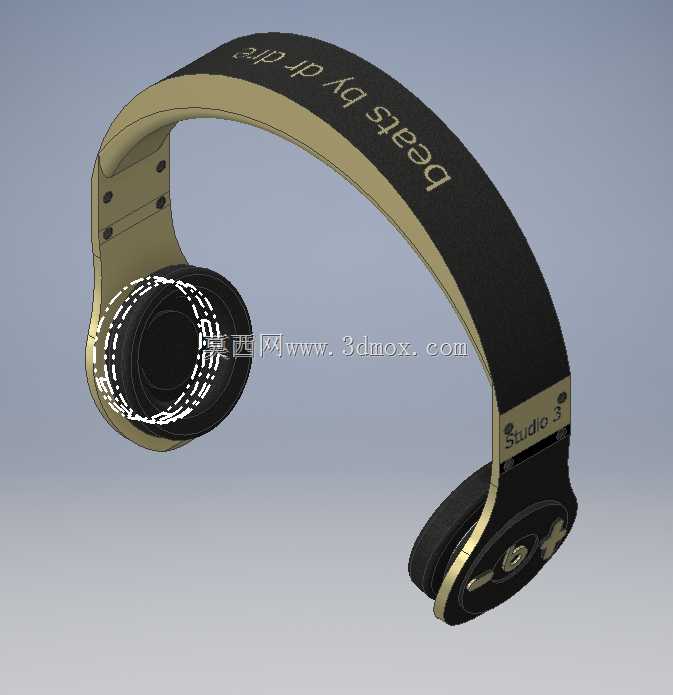

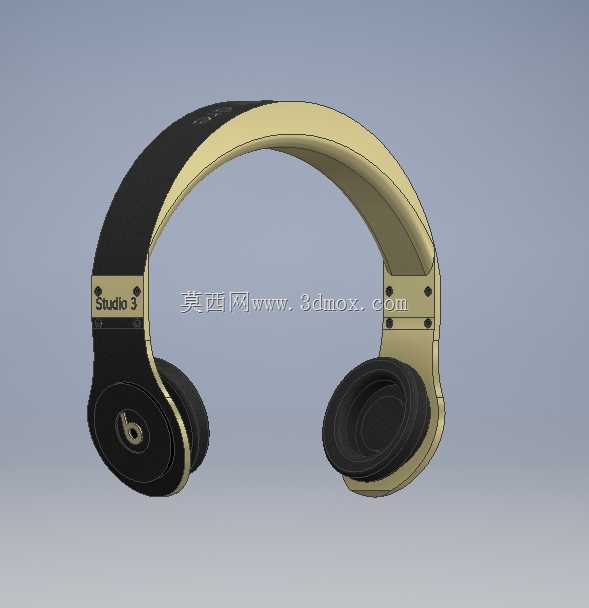

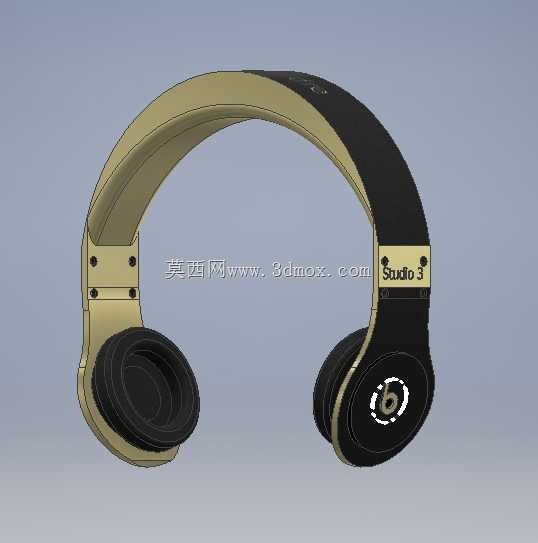

Beats Studio3头戴式耳机结构设计

　　日常做消费电子结构建模时，头戴式耳机的人机适配是绕不开的核心环节，这次还原的Beats Studio3款头戴耳机结构，首先要考虑的就是不同头围用户的佩戴适配逻辑。头梁部分采用双层复合结构，外层是硬质承载骨架，内侧贴附软质缓冲垫层，骨架的弧度经过反复调整，适配从54cm到62cm的常见成人头围范围，头梁伸缩滑杆设置在两侧耳罩与头梁的连接位置，每侧有8个档位的卡位结构，拉伸时的阻尼感控制在3N到5N之间，既不会因为佩戴动作出现滑位，也不会因为调节阻力过大影响使用体验。耳罩部分采用椭圆形的全包耳设计，内腔尺寸控制在长105mm、宽85mm、深度32mm，能够完整包覆绝大多数成人的耳廓，避免耳罩边缘压耳造成的长时间佩戴不适，

　　耳罩内侧的缓冲垫采用慢回弹材质，压缩比控制在40%左右，佩戴时耳罩与头部接触面的压力均匀分布在耳廓周围的软组织上，不会对颅骨突出位置造成集中压迫。两侧耳罩的转动连接结构采用多轴铰接设计，耳罩可以在水平方向实现±15°的转动，垂直方向实现±12°的俯仰调节，能够自动适配不同用户的耳位角度，保证耳罩垫与面部轮廓完全贴合，提升佩戴的密闭性，这一结构直接影响耳机的被动降噪效果，密闭性达标时可以隔绝15dB到20dB的环境低频噪音。耳机的走线全部隐藏在头梁骨架内部与铰接转轴的中空通道里，外部没有裸露的线材，避免日常使用中线材拉扯造成的断路故障，头梁外侧的标识区域采用内嵌式设计，与骨架表面齐平，不会因为长期摩擦出现标识脱落的问题。

　　右侧耳罩的下方设置了功能按键与音频接口的安装位，按键的触发行程控制在1.2mm，触发压力在1.8N左右，按键边缘与外壳的间隙控制在0.15mm，既不会出现卡键问题，也不会因为间隙过大进灰影响按键寿命。音频接口采用标准3.5mm三段式接口，接口外圈做了金属加固结构，能够承受至少5000次的插拔测试不会出现松脱。整个耳机的外壳壁厚控制在1.8mm到2.2mm之间，在保证结构强度的前提下尽可能控制整机重量，整机重量控制在260g左右，长时间佩戴不会造成头部负重感。建模过程中对所有的配合间隙都做了公差适配，转动配合位置的间隙留0.1mm，卡扣固定位置的过盈量控制在0.2mm，保证装配后没有松动异响，

　　外壳的分模线设置在耳罩侧面的视觉不明显位置，合模后的段差控制在0.05mm以内，保证外观的整体性。头梁内侧的缓冲垫采用可拆卸设计，通过魔术贴与头梁骨架连接，方便用户后期更换清洁，耳罩垫同样采用卡扣式可拆卸结构，拆卸力度控制在15N左右，不会因为日常佩戴出现脱落，也方便用户自行更换配件。在结构强度校核上，头梁的最大弯曲形变位置做了加强筋设计，当用户单手撑开耳机佩戴时，头梁的最大形变量控制在8mm以内，松开后可以完全回弹，不会出现永久形变。铰接位置的转轴采用金属嵌件设计，避免塑料转轴长期转动出现磨损松旷，金属嵌件与塑料外壳的结合位置做了滚花处理，保证嵌件的拉拔力达到100N以上不会脱出。
