Xbox360外置120GB存储硬盘结构设计

　　这款外置存储硬盘是专为Xbox360游戏主机设计的外接存储扩展部件，核心作用是弥补主机内置存储空间的不足，满足玩家存储大量游戏安装包、存档数据、多媒体影音文件的实际需求，在主机游戏外设领域属于刚需类配套硬件。从实际使用场景来看，这类外置硬盘需要适配主机侧置或平放的安装环境，日常使用中会伴随主机的摆放位置调整、偶尔的挪动磕碰，因此结构设计上首先要兼顾安装便利性与结构防护性。

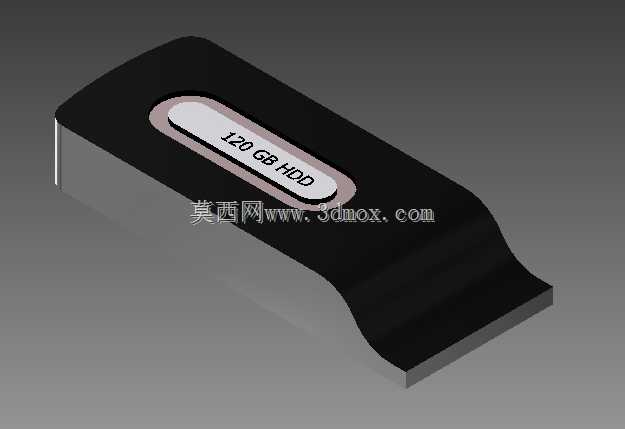

　　设计思路上，整体外壳采用一体化弧面过渡的造型，没有尖锐棱角，一方面是贴合Xbox360主机本身的曲面设计语言，保证安装后视觉风格统一，另一方面弧面结构能提升外壳的抗形变能力，在受到轻微挤压或磕碰时，曲面可以分散应力，避免内部硬盘盘体受到直接冲击。外壳主体分为上下扣合的两部分，装配时不需要额外的外露螺丝，通过侧边的卡扣结构即可完成固定，既保证了外观的整体性，也能降低装配工序的复杂度，适合批量生产组装。

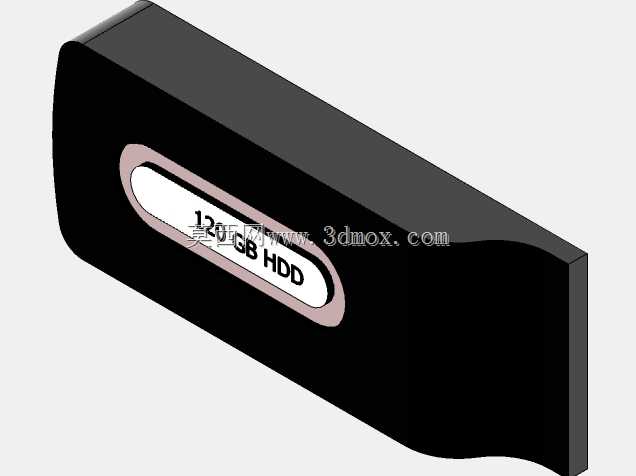

　　功能特性层面，外壳正面预留了标识区域，用来标注存储容量参数，方便用户快速识别硬盘规格，标识区域做了内凹下沉设计，表面的标识贴纸不会因为日常插拔、挪动产生磨损脱落。外壳的侧边做了薄边收窄处理，既可以控制整体重量，也能在安装时和主机的扩展槽位精准对位，避免出现安装错位导致接口接触不良的问题。内部的硬盘安装位做了限位筋设计，刚好适配2.5英寸机械硬盘的外形尺寸，不需要额外的缓冲泡棉即可将盘体牢牢固定在壳体内，避免硬盘在使用过程中因为晃动产生磁头偏移、坏道等问题。

　　从安装边界与尺寸控制来看，整体外形长度控制在140mm以内，宽度在80mm左右，最厚处不超过25mm，安装到主机扩展位后不会突出主机侧面过多，不会影响主机的正常摆放，也不会和周边的线材、其他外设产生干涉。接口位置做了精准的对位开口，刚好露出硬盘的SATA接口与供电接口，安装时只需要对准主机扩展槽的接口推入即可完成连接，不需要额外接线，插拔操作的容错率很高，普通用户不需要看说明书也能完成安装拆卸。

　　结构细节上，外壳的边角做了R3左右的圆角处理，既避免了尖锐边角划伤用户，也能在硬盘不慎掉落时，圆角结构先接触受力，减少外壳碎裂的概率。外壳表面做了细磨砂质感处理，不容易残留指纹和划痕，长期使用也能保持较好的外观状态。内部的卡扣位置均匀分布在壳体四周，每个卡扣的扣合量控制在1.2mm，既保证扣合后的结构强度，不会因为轻微摔碰就出现壳体开裂，也方便后期需要更换硬盘时，用户可以用普通的塑料撬片轻松拆开外壳，不会撬坏卡扣。

　　在实际工程验证阶段，这类结构需要通过1米高度的自由跌落测试，六个面分别跌落之后壳体不能出现开裂，内部硬盘不能出现松动，接口不能出现变形，同时还要通过高低温循环测试，保证在0到40摄氏度的常规使用环境下，壳体不会因为热胀冷缩出现变形翘曲，影响和主机的安装配合。另外壳体的内壁和硬盘盘体之间预留了0.5mm的间隙，既可以避免壳体挤压硬盘盘体，也能形成微小的空气流通层，帮助硬盘在长时间读写工作时散出热量，避免因为积温过高导致硬盘性能下降或者寿命缩短。
