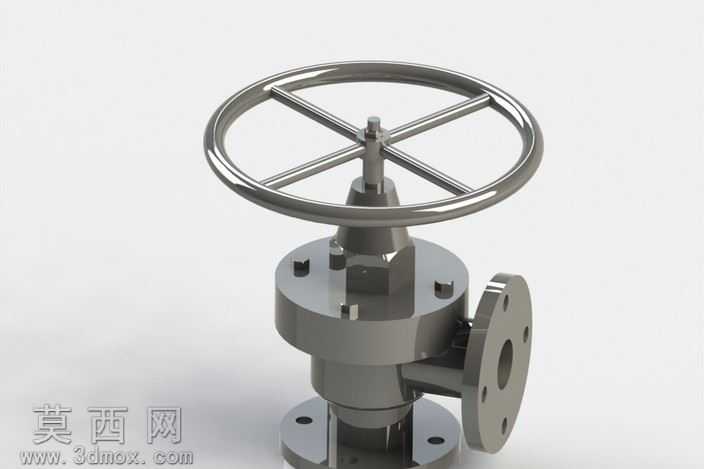

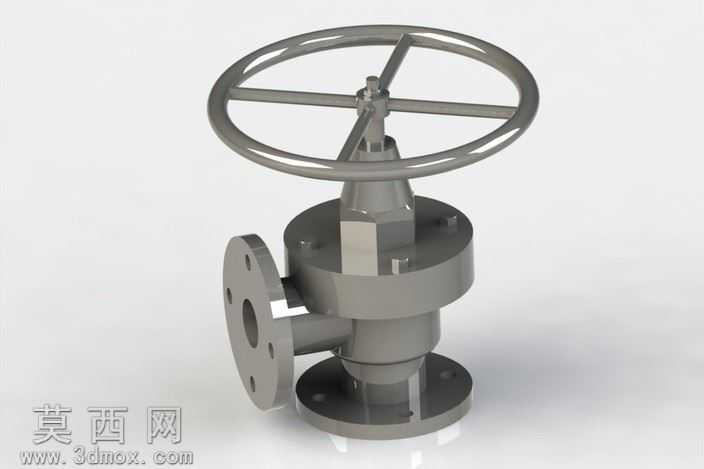

角式法兰连接手动截止阀三维结构设计

本作品为角式法兰连接手动截止阀的三维参数化建模成果，建模过程严格遵循阀门设计的通用规范，还原实物的装配逻辑与结构细节。建模阶段以自底向上的装配思路开展，首先拆分截止阀的核心构成部件：顶部手轮、阀杆、阀盖、阀体、法兰连接端、密封副、紧固件等独立零件，针对每个零件的结构特征选择适配的建模方式：手轮部分采用轮辐式结构，通过旋转特征构建轮缘基体，再通过拉伸切除与阵列特征完成轮辐的均匀排布，还原手轮的操作握持结构；阀杆采用梯形传动螺纹结构，建模时精准还原螺纹的牙型参数与行程长度，保证阀杆升降动作的结构合理性；阀体为角式流道结构，进出口呈90度垂直布局，建模时通过多段拉伸与布尔运算构建内部平滑流道，同时在进出口端预留法兰连接的安装结构，法兰盘上的螺栓孔采用圆周阵列方式完成，保证孔位的分度精度。材质与渲染阶段，针对阀门不同部件的工业实际材质进行区分设置：阀体、阀盖等承压铸件部分赋予哑光铸钢材质，调整金属粗糙度参数还原铸件的亚光金属质感；手轮部分赋予同系金属材质，适当提高边缘反光度突出机加工后的表面质感；密封面部位微调材质反光参数，区分密封副与阀体基体的材质差异；整体渲染采用柔和的工业产品布光方案，通过多方向光源打亮阀体的结构轮廓，避免金属材质出现过曝或暗部死黑的问题，清晰呈现阀门的外部结构与装配关系。结构设计上，该截止阀采用角式流道设计，相较于直通式截止阀可适配管路转角处的安装场景，减少管路弯头的使用，降低管路系统的流阻与安装成本；手动驱动的手轮结构符合常规阀门的操作习惯，阀杆与阀盖之间预留合理的密封装配空间，法兰连接端的密封面结构符合通用管路法兰的连接标准，可直接适配同压力等级的工业管路系统。建模过程中对所有配合面进行了干涉检查，确保阀杆升降行程内无零件干涉，各连接部位的装配间隙符合机械设计的公差要求，完整还原了角式截止阀从外部操作件到内部流道的全部结构特征，可用于阀门结构认知、管路系统装配模拟、产品展示等多个场景。
