啤酒灌装阀优化结构三维设计方案

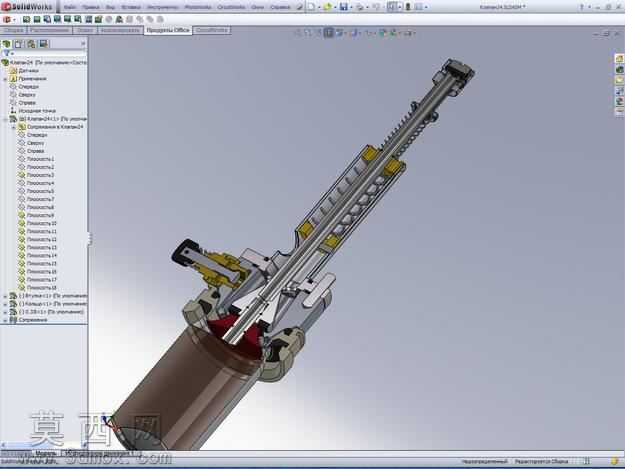

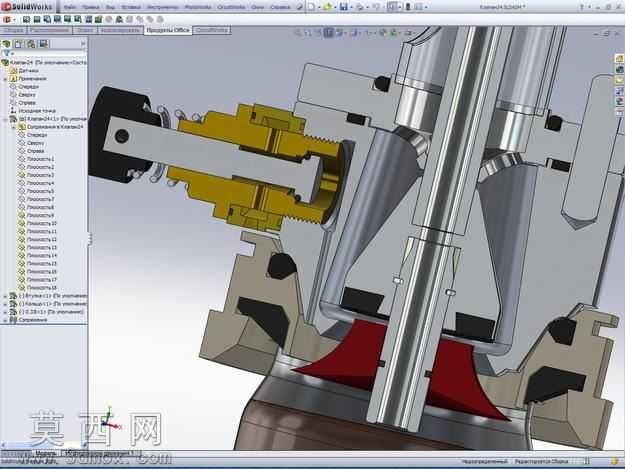

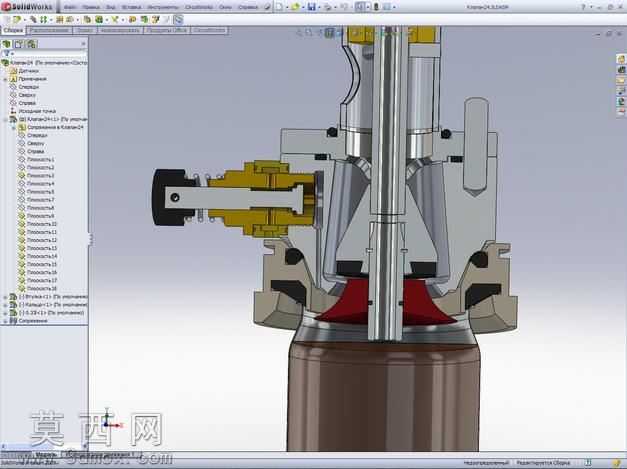

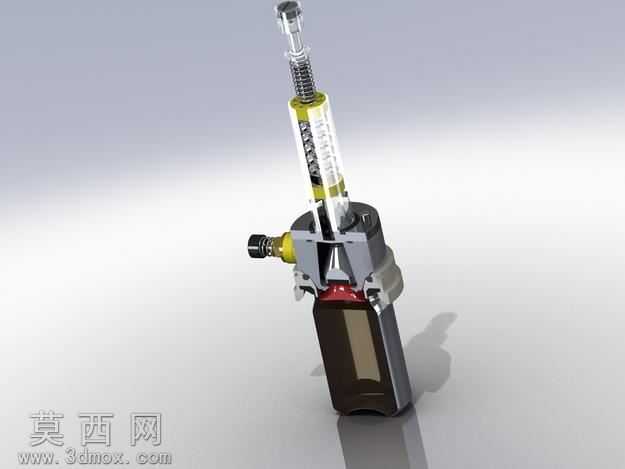

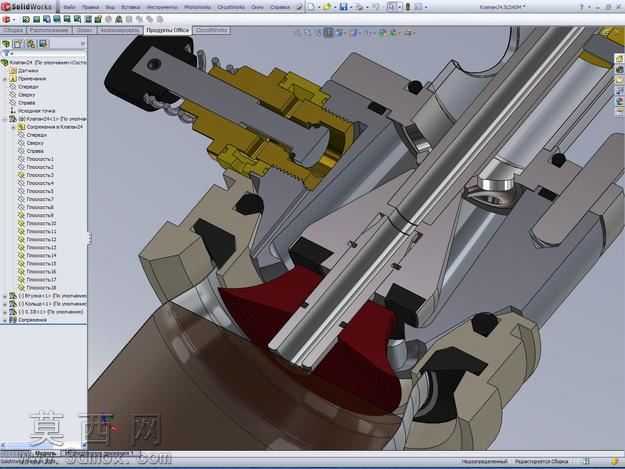

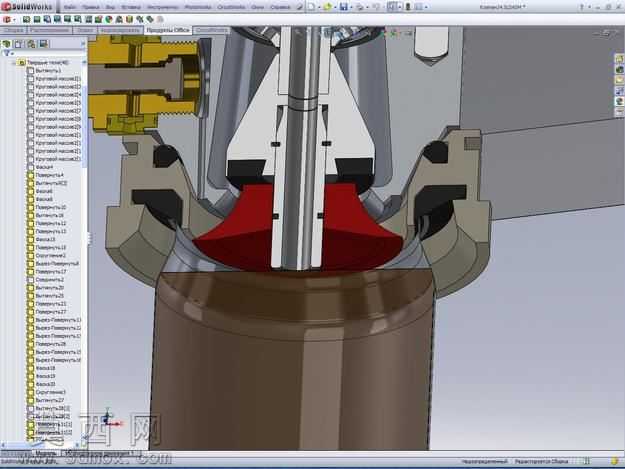

本作品采用SolidWorks完成全参数化三维建模，针对传统啤酒灌装阀冗余管路过多、流道紊流明显的问题开展优化设计，整体装配体按照实际加工装配逻辑完成层级搭建，所有零件保留完整建模特征与可编辑参数，可直接用于后续工程图导出与结构迭代。建模过程中对金属阀体、密封件、阀芯组件、导流结构分别赋予对应材质属性：金属结构件采用抛光不锈钢材质参数，还原食品级灌装设备的金属质感与表面反光特性；密封胶圈、缓冲垫类零件采用黑色丁腈橡胶材质，调整粗糙度参数体现橡胶材质的哑光质感；导流结构采用红色食品级工程塑料材质，通过色彩区分不同功能模块，便于快速识别装配关系与功能分区。结构设计上，作者剔除了传统灌装阀中多余的旁通管路，将原有分散的导流结构整合为中央同轴式布局，阀芯采用斜置导向配合锥面密封结构，减少流道内的突兀转折与死角，让灌装过程中啤酒流体能够沿流道壁面平稳流动，最大程度降低流体撞击产生的漩涡与泡沫，适配啤酒这类易起泡、易氧化饮品的灌装需求，减少灌装过程中的酒液浪费与氧化风险。装配体完成了完整的干涉检查，所有运动部件预留合理的配合间隙，阀芯的开合行程、密封件的压缩量均按照实际灌装工况设置参数，可直接开展运动仿真验证开合动作的流畅性，也可通过流体仿真模块进一步验证流道优化后的流速分布与紊流情况。整体模型剖切展示了内部核心配合结构，清晰呈现阀芯与导流腔、密封座的装配关系，能够直观展现优化后流道的走向与结构优势，为同类灌装阀的结构改良、老旧灌装设备的升级改造提供可参考的三维设计基础，可直接用于方案评审、结构验证以及后续的加工出图环节。
