带同轴度要求的凸缘式轴套类零件结构

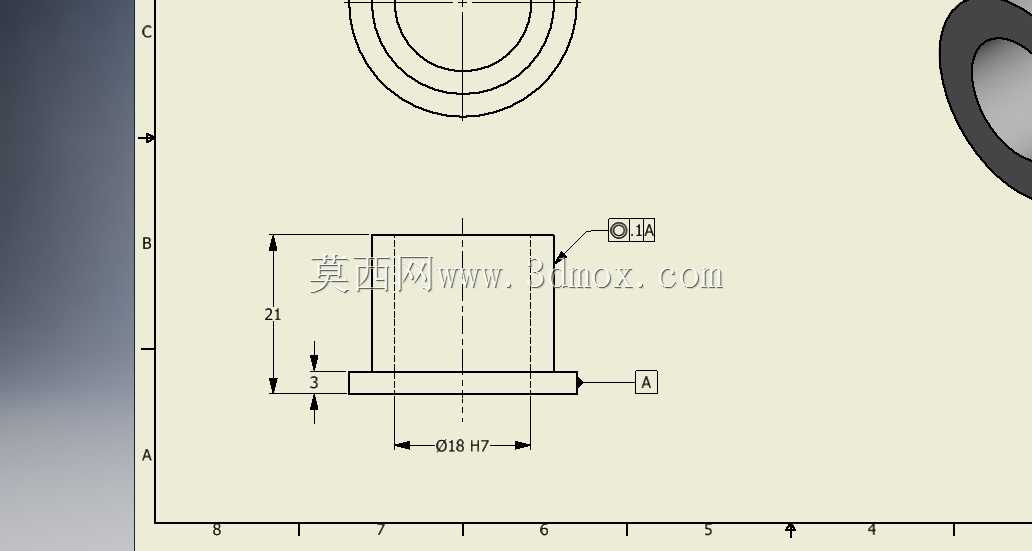

　　在常规机械装配场景里，这类带凸缘的轴套结构常作为定位支撑元件嵌入工装夹具、小型传动模组的安装基面，承担轴类零件的径向定位、轴向限位功能，避免运动部件运行中出现径向窜动，同时抵消部分轴向载荷，保障传动链路的同轴精度。从工程图的标注逻辑能看出，设计阶段优先保障内孔与安装基准的形位公差要求，内孔标注H7精度等级，适配常用的g6、h6公差带的导向轴、定位销，属于基孔制间隙配合范畴，装配时可轻松压入或滑配，同时保证运动过程中不会出现卡滞、偏磨问题。凸缘部分的厚度设置为3mm，既不会因为过薄导致安装承压时发生形变，也不会因为凸缘过厚占用过多轴向安装空间，总轴向高度21mm的尺寸，适配多数小型模组的层板安装间距，不需要额外加工沉台避让。

　　图纸上标注的同轴度公差基准为底部安装端面A，形位公差框格明确了内孔轴线相对于安装基准面的垂直度与同轴度约束，这一设计思路是考虑到实际装配时，凸缘端面会直接贴紧设备安装板的加工面，以该面作为定位基准，能最大限度降低装配累积误差，不需要额外做基准转换，现场装配时打表校验的效率也更高。从外形边界来看，该零件外轮廓为规则回转体结构，没有异形突出结构，安装时只需要在安装板上加工对应直径的过孔，通过凸缘端面贴合即可完成定位，不需要额外设计复杂的压块、锁紧结构，适合批量加工时采用车削一次成型，加工工序短，尺寸一致性容易保障。在实际设备运行中，这类零件多用于轻载传动场景，比如小型自动化设备的导向轴支撑、检测工装的定位销套、3D打印设备的光轴固定座，

　　工作环境无强冲击载荷的工况下，采用普通45号钢调质处理即可满足强度要求，若用于有耐磨需求的场景，也可替换为锡青铜或者工程塑料材质，尺寸参数不需要做大幅调整，仅需根据配合需求微调内孔公差即可。设计时特意将凸缘设置在零件一端，安装时凸缘外露于安装板表面，既可以作为轴向定位的硬限位，也方便后期维护时用撬棍从凸缘缝隙处将轴套顶出，不需要拆卸整个模组就能完成易损件更换，降低设备运维的时间成本。从公差标注的细节来看，内孔的尺寸精度、形位公差都集中在工作段，凸缘部分未标注过高精度要求，这是因为凸缘仅承担安装贴合与轴向限位功能，过高的精度要求只会徒增加工成本，符合机械设计中“功能面保精度、非功能面降成本”的原则。实际建模过程中，先绘制回转截面草图，

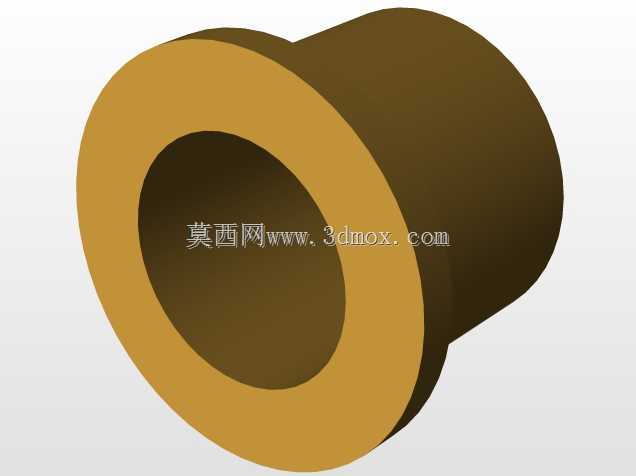

　　通过旋转特征生成主体结构，再对内孔、凸缘端面的粗糙度、公差做对应标注，建模时需要注意内孔与外圆的同轴度约束，避免生成三维模型时出现偏心，导致后续出工程图、生成加工代码时出现尺寸偏差。这类零件虽然结构简单，但在小型自动化设备、工装夹具中的应用频次极高，合理的尺寸设置与公差分配，能直接提升整套设备的装配精度与运行稳定性，很多新手设计时容易忽略凸缘厚度与安装空间的匹配，要么凸缘过厚导致相邻运动部件发生干涉，要么凸缘过薄导致锁紧时发生形变，这一版结构的尺寸设置经过多场景验证，能适配多数常规轻载定位场景的安装需求。
