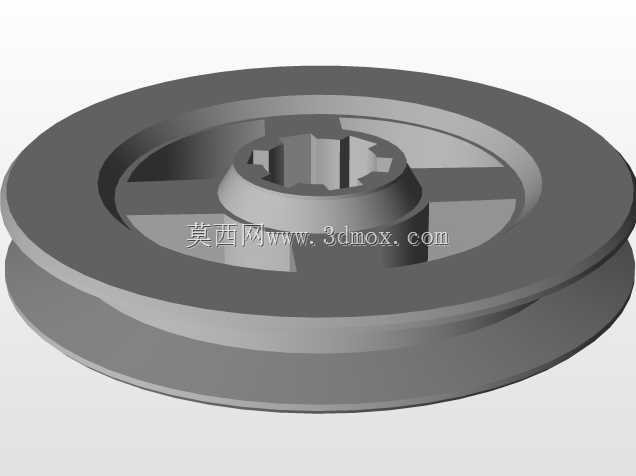

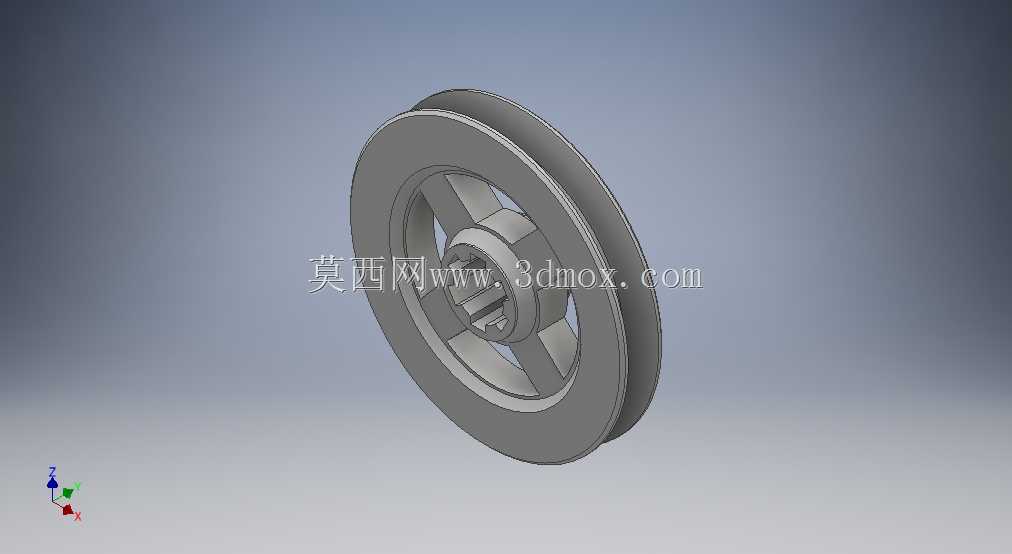

带辐条式轮毂V型槽传动滑轮结构设计

　　这款带辐条结构的V型槽滑轮，在轻载传动场景里的适配性很强，日常在小型输送线、张紧机构、手动起重辅助装置里都能见到同结构部件的应用，核心作用是通过轮槽约束绳索、三角带类传动介质的运动轨迹，把动力传递路径的方向做灵活调整，同时降低传动过程中的介质滑脱概率。从结构设计逻辑来看，轮体采用辐条式而非实心腹板结构，最直接的考量是在保证轮体径向承载强度的前提下，尽可能削减整体自重，减少轮体转动时的惯量，尤其是在频繁启停的传动工况下，更低的转动惯量能降低驱动端的瞬时负载冲击，也能减少轮体自身的材料消耗。轮缘部分的V型槽做了等壁厚设计，槽壁的倾斜角度匹配常用三角带或者纤维绳索的接触角度，能让传动介质和轮槽的接触面积保持在合理区间，

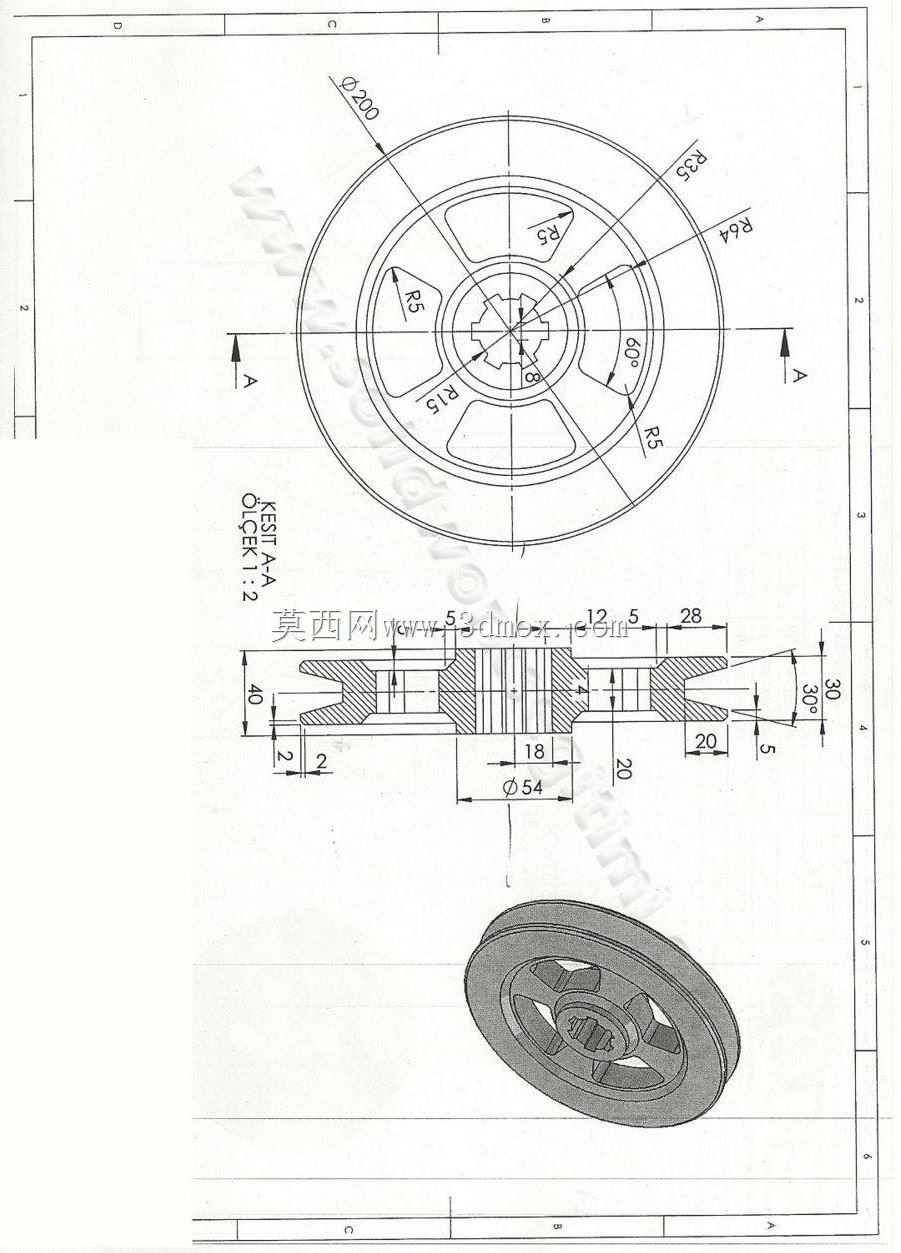

　　既不会因为槽角过小夹死传动介质造成额外磨损，也不会因为槽角过大导致介质受拉时容易从槽内脱出。轮毂部分做了阶梯式的轴孔设计，中间的键槽结构是用来和传动轴做周向固定，避免传动过程中轮体和轴之间出现相对转动，轮毂和轮缘之间的三根辐条采用等截面矩形结构，辐条的分布角度做了均匀三等分处理，这种布局能让轮体在高速转动时的动平衡性能更稳定，不会因为质量分布不均产生径向跳动，实际加工时也更容易做铸造成型后的去应力处理，减少后续机加工的变形量。安装边界上，轮体的轴向宽度控制在适配单根传动介质的尺寸，轮毂的轴向伸出长度比轮缘侧面略短，安装时不会和相邻的轴承座、机架侧板产生运动干涉，轴孔的公差配合一般选过渡配合，方便装配时的压装操作，

　　同时保证传动过程中不会出现松旷。实际工况使用中，这种结构的滑轮不需要做额外的润滑维护，轮槽表面的粗糙度控制在合理范围，既能减少传动介质的磨损速率，也能避免过于光滑导致传动摩擦力不足出现打滑。在做选型适配的时候，需要注意轮槽的基准直径要和所选传动介质的最小弯曲半径匹配，不能为了压缩安装空间选过小直径的轮体，否则会大幅降低传动带或者绳索的使用寿命，辐条的截面尺寸是根据额定传动负载做的等强度校核，正常额定负载下辐条的弯曲应力和剪切应力都远低于材料的许用应力值，即使出现短时的过载冲击，辐条结构也能通过微小的弹性形变吸收部分冲击能量，不会直接出现轮体断裂的情况。轮体的中心轴孔端面做了倒角处理，装配时能快速对准传动轴的导入端，不会因为端面毛刺刮伤轴的配合表面，键槽的位置和其中一根辐条做了对中处理，能让键槽位置的应力集中通过辐条的结构分散，避免轮毂在键槽位置出现开裂问题。
