立式承压铁路机房储水蓄水装置

　　这款立式承压储水装置主要面向铁路沿线站点机房的配套供水场景设计，区别于普通民用开式蓄水池，其采用密闭承压结构，可适配机房内不间断供水、应急备水的实际需求，避免开式储水带来的水质污染、液位波动影响供水压力的问题。在铁路沿线的小型机房场景中，往往存在市政供水压力不稳定、临时断供的情况，该装置可储存一定容量的生产、消防备用水，配合管路增压系统可保障机房内冷却系统、日常运维用水的稳定供给，同时密闭结构也能减少野外站点储水的杂物进入、蚊虫滋生问题，降低运维人员的定期清理频次。

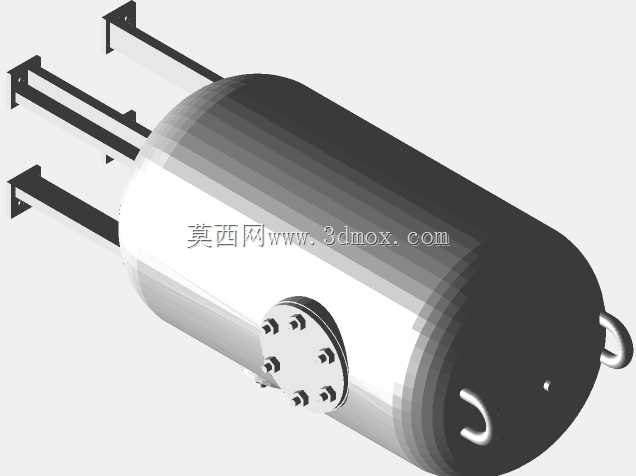

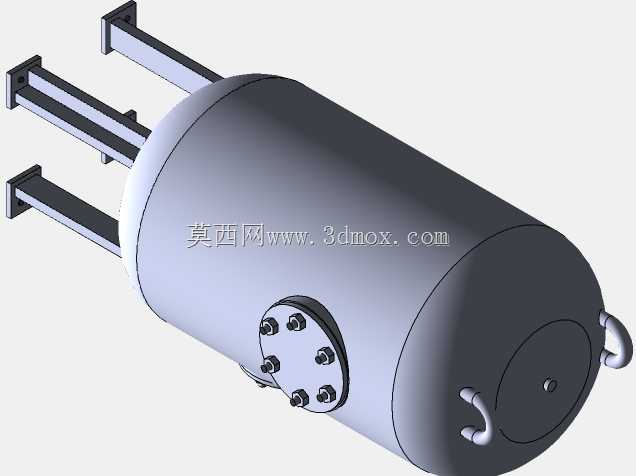

　　从结构设计逻辑来看，整体采用立式椭圆封头罐体结构，相较于卧式储罐，立式布置可大幅减少占地面积，适配铁路机房周边有限的安装场地，罐体底部设置四根均布的支撑支腿，支腿底部带有安装固定板，可通过膨胀螺栓直接固定在混凝土基础上，安装时需注意基础平面的水平度偏差不超过千分之二，避免罐体承重不均带来的局部应力集中。罐体顶部设置吊耳结构，可直接配合起重设备完成整体吊装就位，无需额外焊接吊点，减少现场安装的焊接工作量。罐体侧壁设置多组不同高度的法兰接口，分别对应进水、出水、排污、液位检测、溢流的功能需求，接口的法兰压力等级统一匹配1.0MPa公称压力，可直接和常规工业供水管道对接，无需额外配置转换接头。

　　设计过程中，罐体的壁厚取值结合储水容量、承压需求做了等强度校核，筒体段采用等壁厚设计，封头段做了圆弧过渡处理，减少应力集中区域，支腿和罐体的连接位置设置了加强垫板，避免支腿承重时对罐体壁面造成局部压溃。所有开孔位置均做了补强圈设计，弥补开孔带来的罐体强度损失，保障长期承压使用的结构可靠性。从安装边界来看，罐体整体外围设置的安装操作空间需预留不小于600mm的检修通道，尤其是侧壁人孔位置，需预留足够的开启操作空间，方便后期运维人员进入罐体内部做清理、检修作业。罐体顶部的呼吸阀、液位计接口位置，需避开顶部管线的排布区域，保障后期仪表安装、校准的操作空间。

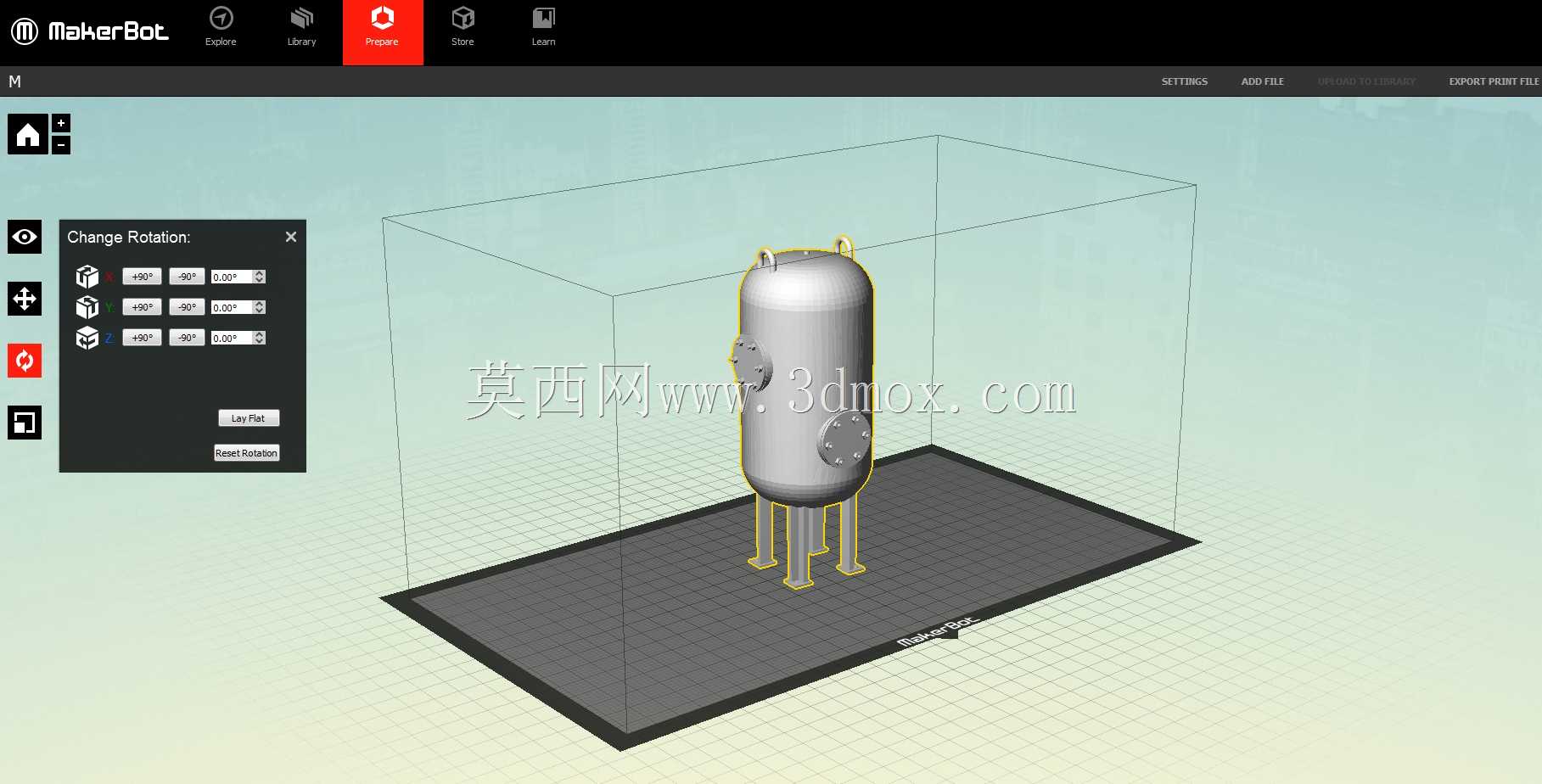

　　在实际功能实现上，该储水装置可配合液位传感器实现自动补水控制，当罐内液位低于设定下限时自动开启进水电磁阀补水，到达高液位时自动关闭，无需人工值守操作，适配铁路站点无人值守的运维模式。排污口设置在罐体底部最低位置，可在定期排污时完全排空罐内的沉积杂质，避免杂质堆积影响出水水质。溢流口的管径大于进水口管径，可在补水控制系统出现故障时顺利排出多余进水，避免罐体承压过高出现损坏。不同于普通焊接储水罐，该模型在细节上还原了所有接口的法兰螺栓孔位、支腿的安装孔尺寸、人孔的加强结构，可直接用于施工安装的管线排布参考、基础预埋位置定位，也可用于配套供水系统的装配干涉校验，避免现场安装时出现管线碰撞、基础位置不匹配的问题。建模过程中对罐体的焊缝位置做了简化处理，但保留了所有结构件的装配关系，不同部件做了独立的结构分层，方便设计人员根据实际需求调整罐体容量、支腿高度、接口位置等参数，适配不同站点的实际安装条件。
